一、产品概述

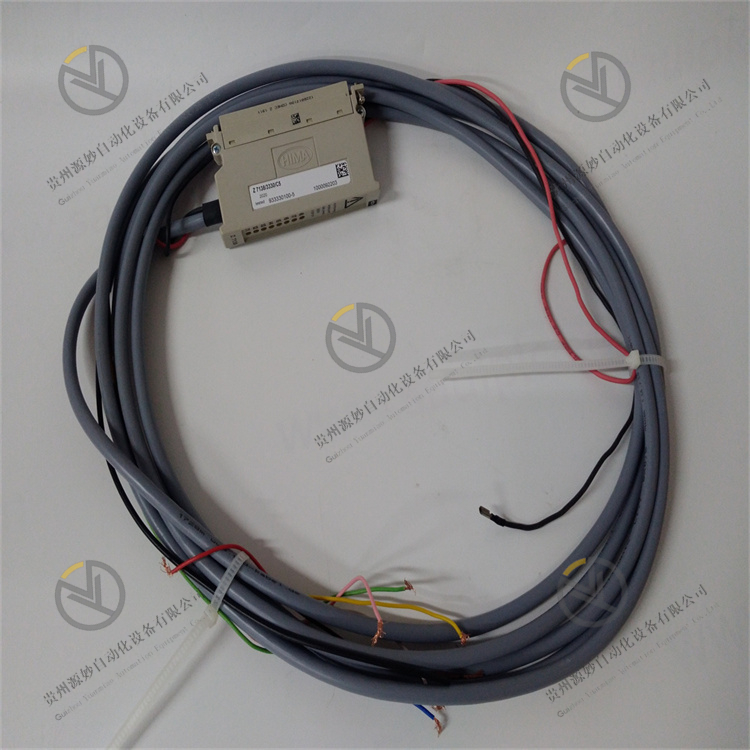

HIMA Z7138/3330/C5/P2/R 是专用安全相关I/O/接口模块，属于HIMA Z系列安全系统硬件，广泛配套于HIMatrix、HIMax等安全PLC（可编程逻辑控制器）系统中，是功能安全（SIL）控制系统的核心组成模块。该模块专为石油化工、核电、轨道交通、隧道交通、水处理、冶金、电力等行业的安全仪表系统（SIS）、紧急停车系统（ESD）、燃烧管理系统（BMS）、火气系统（F&G）、汽轮机保护系统等功能安全场景而设计，承担安全相关信号的采集、隔离、调理、输出与通讯接口功能，是安全控制系统现场回路与主控CPU之间的关键衔接硬件。
经过满载通电老化、高低温循环、振动冲击、绝缘耐压、电磁干扰、安全失效模式测试等全套工业级与功能安全级测试。模块支持7×24小时全年不间断满载运行，可长期耐受工业现场控制柜密闭高温、粉尘潮湿、温差交替、强电磁干扰、电网电压波动等恶劣工况。由于HIMA安全系统在全球高安全等级工业装置中装机量极大，Z7138系列模块作为安全回路关键硬件，其备件供应、故障替换、系统维护是保障在运安全系统持续可靠运行的关键，也是SIS/ESD系统技改升级、战略备件储备的核心硬件之一。
二、功能特性
2.1 功能安全认证，满足SIL3高安全等级
HIMA Z7138/3330/C5/P2/R严格按照IEC 61508功能安全标准设计与认证，具备完善的硬件失效检测、故障安全输出、自诊断与通道级冗余机制，可满足SIL3（安全完整性等级3）甚至部分SIL4场景的安全要求。模块内置完整的安全失效检测电路，覆盖通道短路、断路、过压、欠压、元件失效等故障模式，故障时自动进入定义的安全态（Fail-Safe），确保安全系统在任何单点故障下均不会产生危险失效，为石化、核电等高危行业的SIS/ESD系统提供可靠的安全硬件基础。
2.2 多路安全信号接入，通道规整标准化
模块集成多路标准化工业接线端子，可集中接入现场安全相关信号（数字量接点、接近开关、电磁阀反馈、压力开关、温度开关、安全联锁接点等），完成现场零散安全测点的统一规整、分区归类。模块严格按照HIMA原厂点位定义布局，信号分区清晰、强弱电分离、接线标识明确，彻底解决传统安全回路接线杂乱、测点混淆、跨回路干扰问题，使现场布线、回路核查、故障排查更加规范高效，完美适配SIS/ESD系统标准化成套施工与安全运维管理。
2.3 电气隔离与安全防护，抗干扰能力强
模块内置光电耦合/电磁隔离电路、信号滤波与电平转换单元，实现现场回路与安全系统背板/CPU回路的电气隔离，有效阻断现场地环流、共模干扰、浪涌电压窜入安全控制系统。内置过流、浪涌、压敏电阻、ESD静电防护机制，可有效抵御现场线路瞬时浪涌、电磁辐射、变频器谐波干扰。彻底杜绝强电串扰、电源异常冲击损坏安全主控设备与前端现场设备，避免单回路故障扩散导致整模块失效或安全系统异常，大幅提升安全回路的抗干扰能力与运行容错性。
2.4 原生HIMA系统适配，即插即用兼容性强
原生适配HIMA HIMatrix/HIMax安全系统背板架构，模块点位定义、信号协议、机械尺寸、连接器定义完全匹配原厂系统设计，无需额外转接模块、无需信号二次调理、无需复杂参数校准，支持新旧HIMA安全系统直接原位安装。可无缝对接同系列CPU安全控制器、上位工程站、SCADA/DCS系统，实现安全信号实时上传、安全逻辑运算、联锁联动、状态监视，完美兼容新机成套、老旧安全系统技改升级、回路整改等多类场景。
2.5 高可靠镀金端子结构，长期运行接触稳定
板载工业级镀金防腐接线端子，具备抗氧化、防腐蚀、防松动、耐反复插拔特性，可长期耐受工业现场高湿、粉尘、油污、振动工况，杜绝端子氧化、虚接、松动引发的信号中断、安全状态误判等隐患。端子锁紧牢固、接触电阻恒定，长期运行无信号漂移、无回路断路、无接触跳变，极大降低安全系统因信号回路故障导致的联锁误动、装置非计划停机风险，大幅延长安全信号回路使用寿命。
2.6 在线自诊断与状态指示，故障精准定位
模块内置覆盖CPU通讯、通道回路、电源、隔离电路的多层次自诊断机制，前面板多组LED实时显示电源、运行、通道状态、故障、安全态等信息。配合HIMA专用工程软件（如HIMatrix Engineer / HIProject），运维人员可远程读取诊断字、通道状态、故障代码，精准定位故障通道与故障原因，无需现场拆柜检查，大幅缩短安全系统故障排查与抢修时间。
2.7 模块化免调试设计，运维替换高效便捷
采用HIMA安全系统标准化模块化插拔结构，机架对位精准、拆装便捷、锁紧牢固，适配HIMA标准控制柜机架安装布局。标准化端子接口与信号回路定义清晰，无需专业调试、无需重构安全逻辑、无需改动安全组态，支持老旧故障模块原位无损替换，无需装置全面停机、无需大规模改线，可快速完成安全信号回路整改与硬件升级，有效降低SIS/ESD系统运维成本、抢修难度与装置停机损失。
三、技术参数
3.1 核心适配参数
完整订货号 | Z7138/3330/C5/P2/R |
产品品牌 | HIMA |
产品系列 | HIMA Z系列 / HIMatrix / HIMax 安全系统模块 |
产品类型 | 安全相关I/O/接口模块（Safety-related I/O / Interface Module） |
适配系统 | HIMA HIMatrix、HIMax安全PLC，SIS/ESD/BMS/F&G系统 |
配套硬件 | HIMA安全系统机架背板、CPU安全控制器、电源模块、通讯模块 |
核心功能 | 安全信号采集/输出、电气隔离、安全防护、通道自诊断、安全态输出、背板通讯 |
典型应用 | 石化SIS/ESD联锁、核电保护、隧道/轨道交通安全、BMS燃烧管理、汽轮机安全保护 |
3.2 电气性能参数
信号类型 | 安全相关数字量/模拟量信号接入，多电压等级兼容 |
隔离方式 | 光电耦合/电磁隔离，现场回路与安全系统背板回路完全电气隔离 |
防护能力 | 内置过流、浪涌、压敏电阻、ESD防护，耐受线路瞬时异常电压冲击 |
安全特性 | 通道级短路/断路检测，故障自动进入安全态（Fail-Safe） |
接口配置 | 工业螺钉式接线端子，镀金防腐；配套背板连接器与HIMA系统CPU模块对接 |
电气稳定性 | 7×24小时连续运行，无回路断路、无信号异常、无端子接触不良 |
绝缘性能 | 高压绝缘耐压达标，有效隔离现场强电干扰与漏电风险 |
自诊断 | 通道级、板级多层次自诊断，故障LED指示与远程诊断字上传 |
3.3 环境与物理参数
工作温度 | 工业级控制柜宽温设计，适配密闭工业控制柜工况 |
存储温度 | 满足设备仓储、运输极端温度环境要求 |
工作湿度 | 5%~95%RH（无冷凝结露），耐受高湿粉尘控制柜环境 |
环境耐受 | 防尘、防潮、抗油污、抗温差老化、抗持续振动、抗强电磁干扰 |
安装方式 | HIMA标准机架插拔式安装，对位精准、拆装便捷 |
机身材质 | 工业阻燃加固PCB板、金属外壳，抗震防松、耐磨抗老化、阻燃防潮 |
四、硬件配置与结构优势
4.1 核心硬件配置
Z7138/3330/C5/P2/R模块采用HIMA安全系统专用I/O/接口模块硬件架构，核心搭载多路信号接线端子、光电耦合/电磁隔离电路、信号调理与滤波单元、通道级安全检测电路、浪涌过流防护回路、背板通讯连接器与稳定供电适配单元。内部采用精细化分区电路设计，将现场信号输入回路、背板通讯回路、供电辅助回路完全分区隔离，从硬件层面杜绝各类信号相互串扰、干扰失真。核心元器件与接线端子均经过原厂严苛筛选与安全认证，通过满载老化、冷热冲击、振动疲劳、高压绝缘、电磁干扰以及安全失效模式测试，针对高安全等级工业现场长期不间断运行、复杂布线、控制柜恶劣工况深度优化，可稳定实现现场多路安全信号接入、隔离、调理、转接全流程功能。
模块尾部为HIMA系统标准背板连接器，金手指镀金处理，与同系列CPU安全控制器可靠对接；前面板为螺钉式现场接线端子排与状态LED阵列，信号定义与原厂图纸一一对应，便于现场施工与检修。整机PCB采用工业阻燃加固设计，内部电路多点机械固定锁止，可长期耐受控制柜持续振动、温差交替、油污粉尘工况，杜绝硬件虚接、端子松动、模块变形老化等故障。
4.2 结构与工程优势
模块采用HIMA安全系统标准化紧凑型模块化结构，完美适配安全系统控制柜密集化安装布局，空间利用率高、安装规整牢固、适配性强。整机采用工业阻燃、防潮、抗震加固材质，内部电路与端子基座多点固化锁止，可长期耐受控制柜持续振动、温差交替、潮湿粉尘工况。模块端子点位标识清晰、分区明确、布线规整，极大降低现场接线错误、回路排查难度。
支持老旧故障模块原位无损替换，无需改造控制柜机架、无需改动安全逻辑组态、无需装置全面停机，大幅降低SIS/ESD系统技改、运维、抢修成本。标准化结构与HIMA同系列其他I/O模块尺寸、端子布局、安装方式、调试软件完全统一，运维人员备件管理、现场培训、故障检修高度一致，全方位适配高安全等级工业装置安全信号回路长期稳定运行的保障需求。
五、工作原理
Z7138/3330/C5/P2/R安全相关I/O模块采用现场安全信号接入 → 电气隔离与安全检测 → 信号调理与背板传输 → CPU安全逻辑运算 → 故障安全态输出 → 自诊断与容错的闭环安全信号机制，实现HIMA安全系统现场信号规整、精准传输、安全隔离与故障安全响应。
系统运行时，现场各类安全相关信号（数字量接点、接近开关、电磁阀反馈、压力/温度开关、安全联锁接点等）统一接入模块对应分区端子回路。所有接入信号首先经过光电耦合/电磁隔离电路，实现现场回路与安全系统背板/CPU回路的物理电气隔离，彻底规避现场强电串扰、地环流与浪涌电压；同时通道级安全检测电路实时监测每一路通道的短路、断路、过压、欠压状态。随后信号经过调理与滤波单元，滤除现场电磁杂讯、线路抖动、感应干扰脉冲，输出稳定纯净的标准信号。
经过调理后的信号通过模块尾部背板连接器，稳定传输至同系列CPU安全控制器。CPU在安全操作系统调度下，按毫秒级周期执行安全逻辑运算（联锁判定、SIS/ESD逻辑、保护动作条件），运算结果通过背板回传至对应输出模块，驱动现场安全执行元件（紧急切断阀、ESD电磁阀、停机继电器等）。同时，模块通过背板将通道状态、诊断信息、安全态标志上传至CPU与上位工程站/SCADA系统，供运行人员监视。
当模块检测到通道短路、断路、过压、内部元件失效等故障时，立即将对应通道或整模块切换至定义的故障安全态（Fail-Safe），输出进入安全位置，防止危险失效发生。全程自诊断电路实时监视CPU通讯、回路状态、电源、隔离电路健康度，异常时通过前面板LED与远程诊断字报警。运维人员可在线热插拔更换故障模块，系统恢复后自动同步通道状态并重新投入安全运行。
六、常见问题及解决办法
6.1 模块通道故障报警或安全态动作
可能原因 | 排查方法 | 处理措施 |
|---|
现场安全触点损坏、引线断路或短路 | 通过工程软件查看故障通道诊断字；现场测量回路通断 | 更换故障现场触点/开关；修复断线/短路电缆 |
现场端子接线松动、氧化或接触不良 | 查看通道状态趋势；现场检查端子压接情况 | 紧固端子；清洁或更换氧化端子；重新压接线鼻子 |
模块通道隔离/检测电路故障 | 在模块输入端短接/注入标准信号，观察通道状态是否恢复 | 更换Z7138/3330/C5/P2/R模块；恢复通道组态 |
现场电磁干扰导致通道误诊断 | 观察故障是否伴随变频器/电机启停工况 | 检查电缆屏蔽接地；信号电缆与动力电缆分层敷设 |
6.2 整模块通讯中断或背板数据异常
可能原因 | 排查方法 | 处理措施 |
|---|
背板连接器松动、氧化或针脚退针 | 整块拔出模块检查金手指与背板针脚 | 清洁金手指与针脚；重新插紧锁紧；退针则修复背板 |
同系列CPU安全控制器故障 | 查看CPU状态LED与系统报警信息 | 按规程热插拔更换对应CPU模块；本I/O模块无需改动 |
机柜供电异常或电源模块故障 | 测量背板供电电压是否在标称范围 | 排查机柜电源回路；更换故障电源模块 |
6.3 安全联锁误动作或保护拒动
可能原因 | 排查方法 | 处理措施 |
|---|
安全逻辑组态错误或联锁条件误下装 | 在线监视安全逻辑块与输入变量状态 | 恢复上一受控版本逻辑；按MOC流程重新发布 |
现场安全触点接触不良导致联锁误判 | 测量联锁回路电阻与触点接触状态 | 清洁或更换安全触点；处理回路接触电阻 |
输出模块驱动回路故障或电磁阀卡涩 | 查看输出通道状态；就地检查电磁阀/执行机构 | 检修输出模块；更换故障电磁阀/执行机构 |
