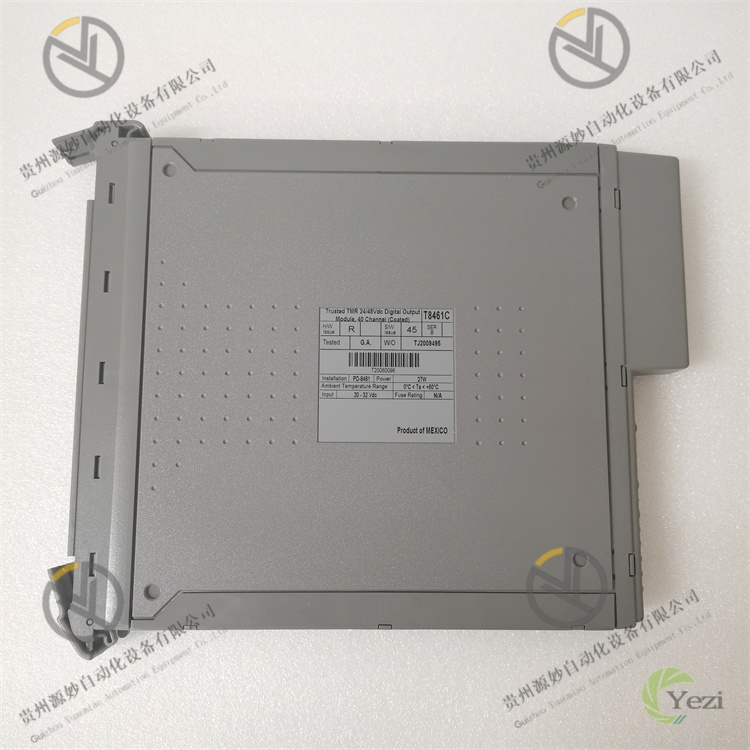

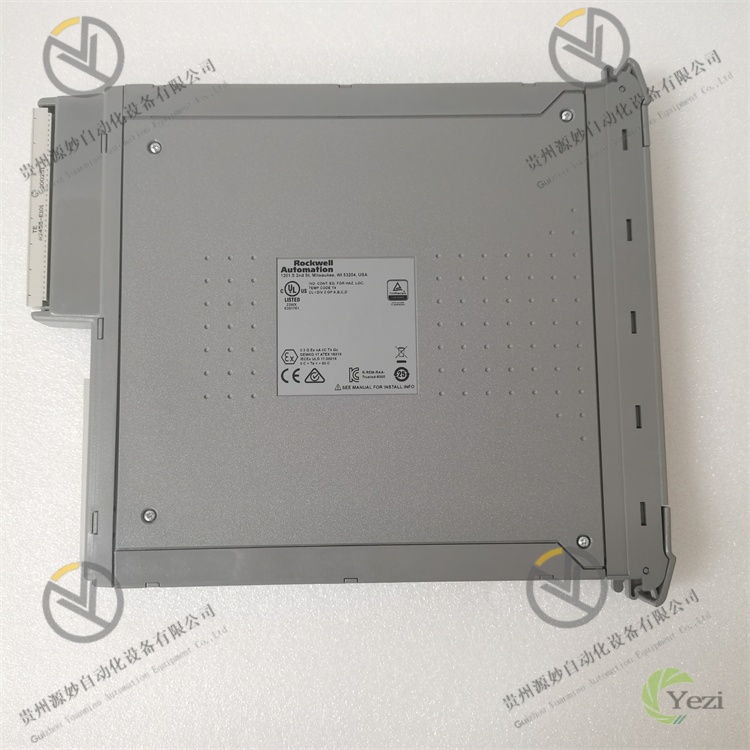

ICS TRIPLEX T8461C
一、产品概述
ICS TRIPLEX T8461C是一款高可靠性的安全仪表系统（SIS）输入/输出（I/O）模块，隶属于ICS TRIPLEX T8000系列安全控制系统核心组件家族，专为工业过程中关键设备的安全监控与紧急停车控制场景量身打造。其核心定位是作为安全控制系统与现场设备之间的信号交互枢纽，通过精准采集现场传感器信号并可靠执行控制器下发的安全控制指令，实现对工业生产过程中风险因素的实时监测与快速响应，保障人员、设备及环境安全。
该模块的应用版图深度覆盖石油化工（大型炼化装置紧急停车系统、反应釜超压保护）、油气开采（井口压力安全监控、油气处理装置联锁控制）、电力能源（火电机组锅炉安全监控、核电辅助系统安全联锁）、化工制药（危险品合成过程安全管控、反应温度超温保护）及冶金钢铁（高炉煤气安全监控、轧钢设备过载保护）等对系统安全性、可靠性及容错能力要求严苛的关键领域，是构建符合IEC 61508标准（SIL 3级）安全仪表系统的核心组件。
在硬件架构与系统兼容性方面，ICS TRIPLEX T8461C采用T8000系列标准化模块化设计，可无缝嵌入ICS TRIPLEX T8000系列安全控制器机架（如T8100、T8300机架），占用1个标准I/O模块插槽，无需额外适配转接部件即可与T8000系列安全控制器（如T8400控制器）、电源模块（如T8600电源）及其他I/O模块（如T8460数字量输入模块、T8462模拟量输出模块）实现高速数据互通。模块遵循安全仪表系统高可靠性设计规范，通过硬件冗余、故障自诊断、电磁兼容优化等设计，可适配工业现场高温、高湿、多尘及强电磁干扰等严苛运行环境，保障安全控制功能的连续可靠执行。
二、技术参数
参数类别 | 参数名称 | 具体参数 | 单位 |
|---|
基本参数 | 型号 | ICS TRIPLEX T8461C | - |
产品类型 | T8000系列安全仪表系统模拟量输入/输出（AI/AO）模块 | - |
所属系统兼容性 | ICS TRIPLEX T8000系列安全控制系统 | - |
适配机架 | T8000系列标准机架（T8100、T8300等），占用1个标准I/O插槽 | - |
外形尺寸（长×宽×高） | 180×100×250 | mm |
安装方式 | 机架嵌入式安装，配备机械定位销与防松动卡扣 | - |
输入输出参数 | 输入通道数量 | 8个独立模拟量输入通道 | 个 |
输入信号类型 | 4~20mA DC、0~20mA DC、0~10V DC、热电偶（J/K/T/E/R/S/B型）、RTD（Pt100、Cu50） | - |
输出通道数量 | 4个独立模拟量输出通道 | 个 |
输出信号类型 | 4~20mA DC（负载电阻0~500Ω）、0~20mA DC（负载电阻0~500Ω）、0~10V DC（负载电阻≥1kΩ） | - |
输入精度 | 电流信号：±0.1% FS；电压信号：±0.1% FS；热电偶：±0.2℃；RTD：±0.1℃ | - |
输出精度 | 电流信号：±0.1% FS；电压信号：±0.1% FS | - |
性能参数 | 采样率 | 单通道最大采样率100Hz，8通道同步采样率12.5Hz/通道 | Hz |
分辨率 | 16位A/D转换（输入），16位D/A转换（输出） | 位 |
响应时间 | 输入响应时间≤10ms；输出响应时间≤5ms | ms |
隔离性能 | 通道间隔离：250Vrms；通道与背板总线隔离：500Vrms；电源与信号隔离：500Vrms | Vrms |
安全完整性等级 | 符合IEC 61508标准，达到SIL 3级要求 | - |
可靠性与冗余参数 | 平均无故障运行时间（MTBF） | ≥200,000小时（符合MIL-HDBK-217F标准） | 小时 |
故障诊断覆盖率 | ≥99.5%，支持通道故障、模块硬件故障、通讯故障等诊断 | % |
冗余支持 | 支持1:1模块冗余配置，支持热插拔，冗余切换时间≤1ms | ms |
故障报警方式 | 本地LED指示灯（电源、运行、故障、冗余状态）、控制器报警、上位系统报警 | - |
容错能力 | 支持通道级故障隔离，单通道故障不影响其他通道运行 | - |
电气与环境参数 | 供电电压 | 由机架电源提供DC 24V±10%，支持双冗余电源输入 | V |
最大功耗 | ≤15W（满负荷运行） | W |
工作温度范围 | -20℃~60℃（标准工作范围）；-30℃~70℃（短期工作，≤24小时） | ℃ |
抗电磁干扰性能 | 符合IEC 61000-4系列标准，ESD ±15kV（空气放电）/±8kV（接触放电），浪涌抗扰度±2kV，脉冲群抗扰度±1kV | - |
三、功能特点
1. 多类型信号兼容，适配复杂采集场景
ICS TRIPLEX T8461C集成8路模拟量输入与4路模拟量输出通道，输入通道可灵活配置为4~20mA、0~10V等标准电信号，及J/K/T等多种类型热电偶、Pt100等RTD信号，无需额外信号转换模块即可直接采集温度、压力、流量、液位等多种工艺参数，适配工业现场多样化的信号采集需求。输出通道支持4~20mA、0~10V等标准控制信号，可直接驱动执行器、调节阀等现场设备，实现安全控制指令的精准执行。16位高分辨率A/D与D/A转换配合±0.1%的输入输出精度，确保信号采集与控制的准确性，为安全联锁逻辑的可靠执行提供数据支撑。
2. SIL 3级安全认证，安全性能卓越
模块严格遵循IEC 61508功能安全标准设计与测试，通过权威机构认证达到SIL 3级安全完整性等级，可用于安全仪表系统中承担安全功能的关键环节，如紧急停车、超压保护、超温联锁等场景。采用硬件容错设计，关键电路采用双重冗余配置，可有效降低单点故障风险；同时具备完善的软件容错机制，支持数据校验、程序完整性检测、时钟同步容错等功能，确保在单一故障发生时仍能维持安全功能的正常执行，满足工业生产对安全控制系统的严苛要求。
3. 1:1冗余配置与热插拔设计，运行连续无间断
支持1:1模块级热冗余配置，主备模块通过专用高速同步接口实现输入数据、输出状态、运行参数及故障信息的实时同步，同步延迟≤500ns。运行过程中主备模块持续进行健康状态互检，当主模块出现通道故障、硬件异常、通讯中断等故障时，备用模块可在1ms内自动无扰动切换，切换过程中输入采集不中断、输出控制无波动，确保安全控制功能连续运行。模块支持带电热插拔功能，在系统不停机的情况下可完成模块的更换与维护，大幅缩短故障处理时间，提升系统可用性（年均故障停机时间≤0.2小时）。
4. 全方位故障诊断，运维高效便捷
具备99.5%以上的故障诊断覆盖率，可对输入输出通道、A/D转换电路、D/A转换电路、通讯接口、电源回路等关键组件进行实时监测。通过通道信号一致性检测、电路参数采样、通讯链路质量监控等多重诊断机制，精准识别故障类型并生成详细故障代码（如输入通道故障代码F010、输出通道故障代码F020、通讯故障代码F030）。故障发生时，立即触发本地LED故障指示灯报警（红色故障灯常亮），同时将故障信息上传至安全控制器及上位监控系统，明确提示故障位置、故障类型及故障时间，便于运维人员快速定位与排查。支持在线故障诊断与远程故障查询，运维人员通过工程师站即可读取故障日志与诊断数据，无需现场拆解模块。
5. 强化隔离与抗干扰设计，适应严苛工业环境
采用多层次隔离设计，通道间隔离电压达250Vrms，通道与背板总线及电源隔离电压达500Vrms，有效抑制共模干扰与串模干扰，避免不同通道间信号交叉干扰及外部高压对模块的损坏。模块通过多重电磁兼容优化，内置EMC滤波电路与金属屏蔽外壳，符合IEC 61000-4系列电磁兼容标准，可承受±15kV静电放电、±2kV浪涌冲击及±1kV脉冲群干扰，在高压变频器、大功率电机等强干扰工业现场仍能稳定运行。采用宽温域设计，可在-20℃~60℃范围内连续工作，支持短期-30℃~70℃极端环境，适配寒冷、高温等恶劣工况。
6. T8000系统深度兼容，集成高效灵活
作为T8000系列安全控制系统的专用I/O模块，ICS TRIPLEX T8461C采用标准化接口设计，可无缝嵌入T8000系列机架并与T8400等安全控制器实现高速数据交互，数据传输速率≥100Mbps，输入采样数据与输出控制指令的传输延迟≤1ms，确保安全联锁逻辑的快速响应。支持ICS TRIPLEX Control Station等专用组态软件，可通过图形化界面灵活配置输入输出信号类型、量程、报警阈值、冗余逻辑等参数，无需底层编程即可完成模块组态，集成调试周期较传统模块缩短40%以上。同时支持与第三方DCS系统通过Modbus TCP、PROFINET等协议通讯，提升系统集成灵活性。
四、工作原理
ICS TRIPLEX T8461C作为T8000安全控制系统的核心I/O模块，以“信号采集-数据处理-通讯传输-指令执行-故障诊断”为核心工作流程，通过安全冗余设计与高精度信号处理技术，实现对工业生产过程的安全监控与控制，具体工作机制如下：
1. 现场信号采集与预处理
输入通道接收现场传感器或变送器输出的模拟信号（如压力变送器4~20mA信号、热电偶温度信号），首先通过信号调理电路进行预处理：对标准电信号进行滤波降噪与量程转换，去除高频干扰信号并将信号幅值调整至A/D转换适配范围；对热电偶信号进行冷端补偿（内置高精度温度传感器实时采集环境温度并修正），对RTD信号进行线性化处理，消除传感器本身特性带来的测量误差。预处理后的信号送入16位A/D转换单元，将模拟信号转换为数字信号，同时进行CRC32数据校验确保数据完整性。
2. 冗余同步与数据传输
在冗余配置模式下，主模块将采集的数字信号通过专用同步接口实时传输至备用模块，实现主备模块数据同步；同时主备模块相互发送健康状态信号，进行硬件状态与数据一致性校验。采集的数字信号通过背板高速总线传输至T8000安全控制器，控制器根据预设的安全联锁逻辑（如压力超压时触发紧急停车）进行运算处理，生成模拟量输出控制指令并下发至模块。模块接收控制指令后，经过数据校验与解析，送入D/A转换单元转换为模拟信号，再通过输出调理电路进行功率放大与负载匹配，确保输出信号稳定可靠。
3. 冗余切换与故障处理
主备模块实时监测自身硬件状态（如电源电压、电路温度、A/D转换精度）与通讯状态，当主模块检测到故障（如输入通道信号异常、A/D转换故障）或接收不到备用模块健康信号时，立即启动冗余切换流程：主模块释放总线控制权，备用模块在1ms内接管控制权限，继续执行信号采集与输出控制任务，切换过程中通过数据缓存机制确保采集数据与输出指令的连续性，实现无扰动切换。同时模块将故障信息（故障类型、故障通道、故障时间）上传至控制器，触发报警流程。
4. 控制指令执行与反馈
模块接收控制器下发的输出控制指令（如驱动调节阀的4~20mA指令），经D/A转换为模拟信号后，通过输出通道调理电路进行功率放大，驱动现场执行器动作。输出过程中实时采集输出信号的实际值，与指令值进行对比校验，若偏差超过允许范围（如±0.5% FS），立即启动输出故障处理机制（如切换至冗余输出通道或输出安全值），同时上传偏差报警信息。执行器动作后，现场传感器采集的反馈信号通过输入通道再次进入模块，形成控制闭环，确保控制指令执行效果符合预期。
5. 实时故障诊断与报警
模块内置独立故障诊断单元，实时监测输入输出通道、电源回路、A/D/D/A转换单元、通讯接口等关键部件状态：通过通道信号幅值检测判断是否存在信号开路或短路故障，通过A/D转换精度校验判断转换电路是否异常，通过通讯链路丢包率检测判断总线是否故障。当检测到故障时，立即执行故障隔离（如关闭故障通道，避免影响其他通道），生成故障代码并触发本地LED报警，同时将故障信息上传至控制器与上位系统，便于运维人员及时处理。对于可恢复故障（如瞬时干扰），模块自动执行复位重试流程；对于不可恢复故障，触发冗余切换或输出安全预设值（如0mA或20mA）
