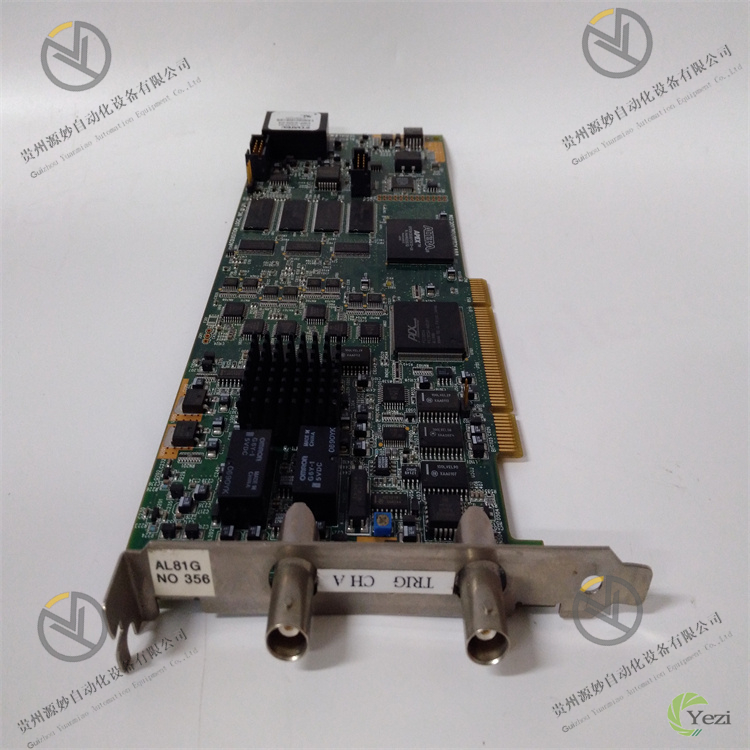

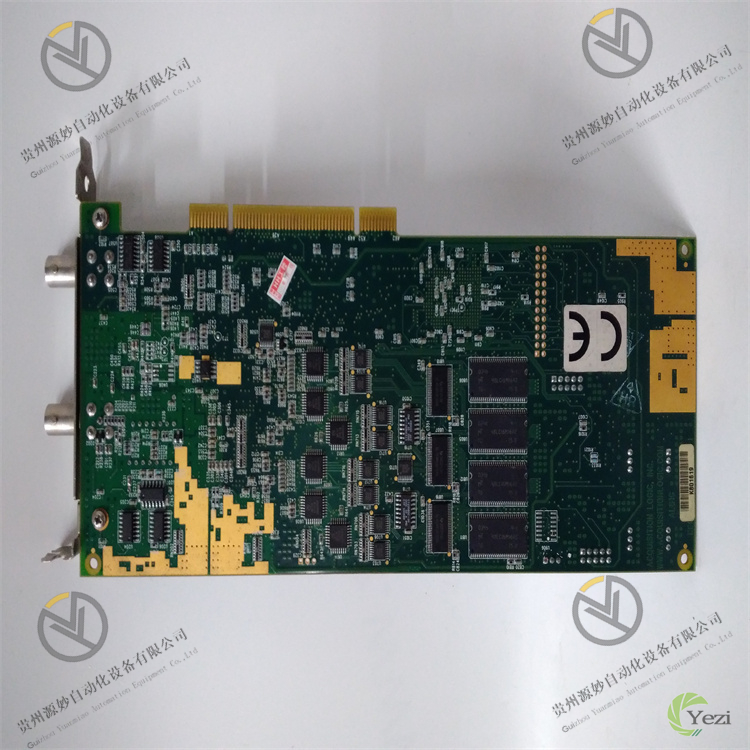

ACQUISITIONLOGIC AL81G
一、概述
ACQUISITIONLOGIC AL81G 是一款性能出色的数据采集模块，在工业数据采集、过程监控、实验室测试等领域有着广泛的应用。ACQUISITIONLOGIC 公司在数据采集技术方面拥有丰富的经验，致力于为用户提供高精度、高可靠性的数据采集解决方案，该模块便是其旗下的重要产品之一。
此模块主要用于对工业现场或实验环境中的各类信号进行精准采集与初步处理，涵盖模拟量信号（如温度、压力、流量等）和数字量信号（如设备的开关状态、报警信号等）。通过高效的信号采集与转换，将原始信号转化为可被计算机或控制系统识别的数字信号，并通过相应的通信接口传输给上位机，为数据分析、过程控制、故障诊断等提供可靠的数据支持，助力用户实现对相关过程的精准掌控。
二、技术参数
（一）物理规格参数
- 尺寸：采用紧凑化设计，外形尺寸约为 120mm×80mm×30mm（长 × 宽 × 高）。这种小巧的尺寸使其能够轻松安装在标准的工业控制柜、测试平台或机架中，不会占用过多空间，便于系统的集成与布局，尤其适合空间有限的应用场景。
- 重量：重量较轻，约为 0.2kg，方便安装和搬运。在设备安装调试或维护过程中，工作人员能够轻松操作，降低劳动强度，提高工作效率。
- 外壳材质：采用优质的工程塑料材质，具有一定的机械强度和耐腐蚀性。能够抵御工业现场常见的轻微碰撞、粉尘侵蚀以及一定程度的化学腐蚀，保护内部电子元件免受损坏，延长模块的使用寿命。
（二）电源参数
- 供电电压：支持直流 24VDC 供电，这是工业领域常用的标准电压，能够很好地兼容大多数工业现场的电源系统。同时，模块具备一定的电压适应能力，在 24VDC±10% 的范围内可稳定工作，确保在电源电压出现小幅波动时，采集功能不受影响。
- 功率消耗：正常工作状态下，功率消耗较低，典型值约为 1.5W。低功耗特性不仅有利于降低能源成本，还减少了模块自身的发热量，避免因过热导致性能下降，保障模块的稳定运行。
（三）输入参数
- 模拟量输入：配备 8 路模拟量输入通道，可采集多种类型的模拟信号。支持电压信号（如 ±10V、0-10V 等）和电流信号（如 4-20mA），满足不同传感器的输出信号需求。其采样精度可达 16 位，能够精准捕捉信号的细微变化，为数据分析提供高质量的原始数据。
- 数字量输入：拥有 16 路数字量输入通道，可用于采集各类数字信号，如设备的启停状态、限位开关信号、报警触点信号等。输入信号类型支持干接点和湿接点，干接点无需外部电源，湿接点通常适配 24VDC 电源，具有较高的灵活性。
- 采样率：模拟量输入的最高采样率可达 10kS/s（每通道），能够快速采集变化较快的模拟信号，确保捕捉到信号的瞬态变化。数字量输入的响应时间≤1ms，可及时反映数字信号的状态变化。
（四）输出参数
- 数字量输出：提供 8 路数字量输出通道，可用于控制外部设备，如继电器、指示灯、小型执行器等。输出方式为晶体管输出，最大负载电流为 1A，能够满足大多数小型设备的控制需求。
- 输出信号类型：数字量输出信号为 TTL 电平，高电平为 5V，低电平为 0V，与常见的数字电路兼容，便于与其他数字设备进行连接。
（五）通信参数
- 通信接口：配备 1 个以太网接口（RJ45）和 1 个 RS-485 串口。以太网接口支持 10/100Base-T 自适应，可实现与上位机或工业以太网的高速数据通信，传输速率快，适合大量数据的实时传输；RS-485 串口支持多点通信，传输距离可达 1200 米，适用于与传统的工业设备或分布式采集系统进行通信。
- 通信协议：支持 Modbus TCP/IP 和 Modbus RTU 协议。Modbus TCP/IP 通过以太网接口实现，适用于局域网内的高速数据交换；Modbus RTU 通过 RS-485 串口实现，广泛应用于工业现场的设备通信，兼容性强，便于与不同品牌的设备进行集成。
（六）环境适应性参数
- 工作温度范围：工作温度范围为 - 10℃至 + 60℃，能够适应大多数工业和实验室环境的温度条件。在寒冷的冬季或高温的车间环境中，模块仍能保持稳定的工作性能。
- 湿度适应性：可在相对湿度 5% - 90%（无冷凝）的环境中正常运行。通过内部的防潮处理，有效防止潮湿空气对电路的影响，适用于潮湿的环境，如食品加工车间、污水处理厂等。
- 抗电磁干扰性能：具备一定的抗电磁干扰能力，采用了滤波电路和屏蔽措施，能够抵御工业现场常见的电磁干扰，如电机、变频器等设备产生的干扰，确保采集数据的准确性。
三、功能特点
（一）高精度数据采集
- 高分辨率采样：16 位的模拟量采样精度，能够精确地将模拟信号转换为数字信号，最小可分辨的信号变化量极小，保证了采集数据的准确性和可靠性。对于需要精确测量的场合，如实验室的精密测试、工业过程中的关键参数监控等，能够提供高质量的数据支持。
- 多通道同步采集：8 路模拟量输入通道可实现同步采集，确保各通道的数据在时间上具有一致性。在对多个相关参数进行采集时，如同一设备不同部位的温度、压力等，同步采集能够保证数据的关联性，便于进行多参数的综合分析和对比。
（二）灵活的通信与集成
- 多种通信方式：同时具备以太网和 RS-485 两种通信接口，支持不同的通信协议，能够灵活适应不同的网络环境和设备连接需求。无论是需要高速数据传输的以太网环境，还是需要长距离、多点通信的 RS-485 总线环境，都能轻松应对，方便与各类控制系统、上位机软件进行集成。
- 易于配置与使用：提供专用的配置软件，用户可以通过软件对模块的参数进行设置，如采样率、输入信号类型、通信参数等。软件界面直观友好，操作简单，即使是没有专业编程知识的用户，也能快速完成模块的配置和调试，缩短系统的搭建时间。
（三）稳定可靠的运行
- 过压过流保护：模拟量输入通道具备过压过流保护功能，当输入信号超出额定范围时，能够自动限制电流或切断输入，防止模块因过压过流而损坏，提高了模块的安全性和可靠性，降低了因外部信号异常导致的故障风险。
- 宽电压适应能力：在 24VDC±10% 的电压范围内能够稳定工作，对电源电压的波动具有一定的容忍度，确保在工业现场电源不稳定的情况下，模块仍能正常采集数据，保障系统的连续运行。
（四）丰富的输出控制
8 路数字量输出通道为用户提供了便捷的控制手段，可根据采集到的数据或预设的逻辑条件，输出相应的控制信号，实现对外部设备的自动控制。例如，当采集到的温度超过设定阈值时，通过数字量输出通道控制继电器动作，切断加热设备的电源，实现温度的自动调节，提高了系统的自动化程度。
