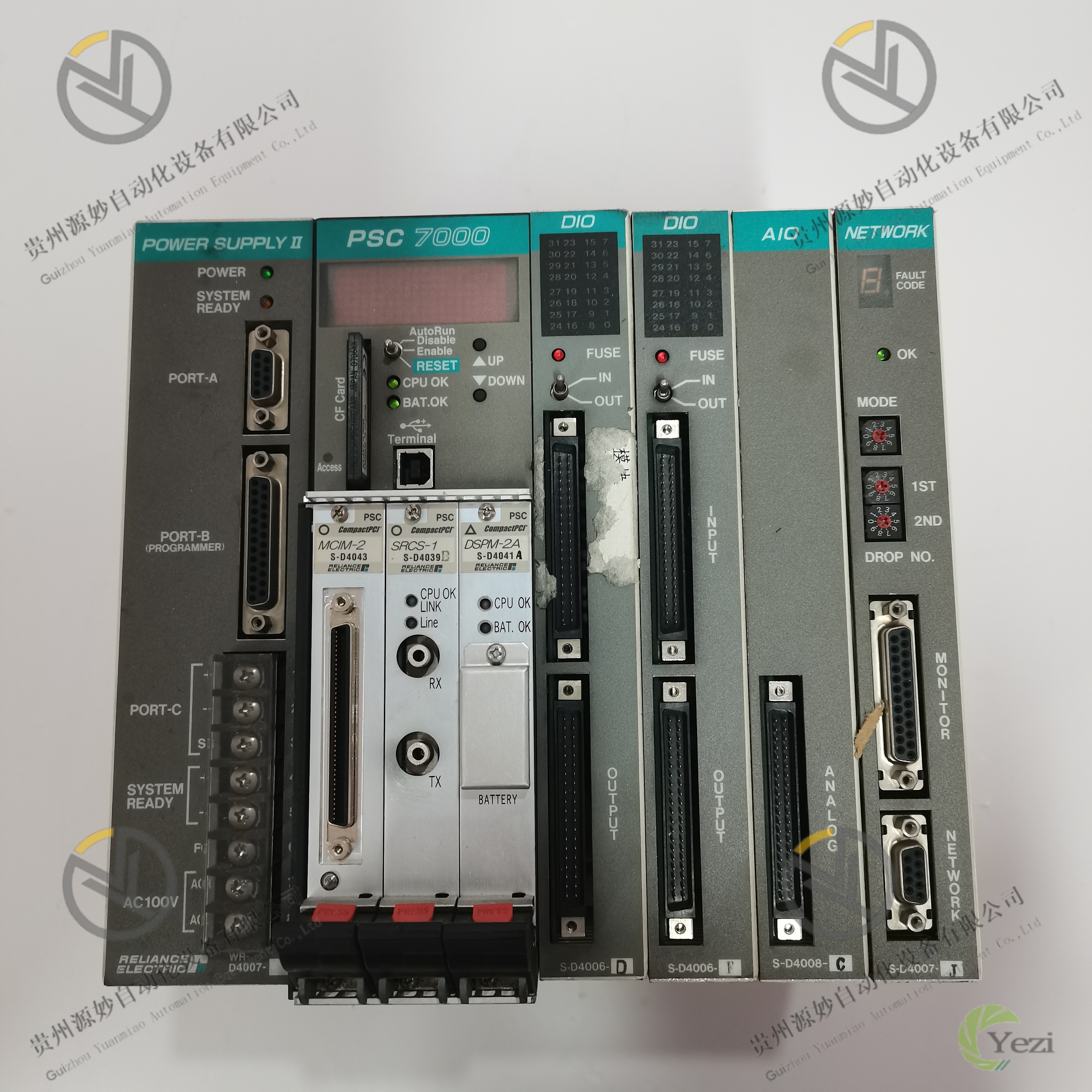

RELIANCE S-D4039

一、概述

RELIANCE S-D4039 是高性能数字量输入/输出（I/O）模块，隶属于瑞恩AutoMax系列分布式控制系统核心I/O产品家族，核心定位为电机控制中心（MCC）、流水线自动化、港口机械等场景的“数字信号采集与执行控制中枢”。该模块融合瑞恩在工业自动化领域的成熟技术积淀，采用高速光电隔离架构、模块化冗余设计及抗恶劣环境封装工艺，承担着工业现场数字量信号（如限位开关、接近开关、按钮信号的输入，接触器、指示灯、电磁阀的输出控制）的实时采集、信号防抖处理、控制指令执行及设备状态反馈等关键任务，同时具备与瑞恩AutoMax控制器、第三方PLC（如罗克韦尔Allen-Bradley）的高速通信功能，确保现场离散信号与控制系统之间的高可靠、低延迟数据交互。

作为AutoMax系列的关键数字量I/O模块，S-D4039 与系统内控制器、操作面板及执行机构深度兼容，可直接嵌入瑞恩标准I/O机架，通过瑞恩专属的R-NET总线或Modbus-RTU协议实现与控制器的毫秒级数据传输，无需额外配置信号调理模块即可完成通道参数组态、故障诊断及逻辑控制等全流程操作。其广泛应用于汽车制造、港口物流、矿山机械、造纸印刷等关键工业领域，为流水线的工序联动控制、电机启停逻辑控制、港口起重机的动作协同及造纸机的卷径控制等核心流程提供可靠支撑，是提升工业离散控制系统响应速度、保障设备联动协调性、降低运维成本的关键核心组件。模块具备高通道密度、强抗干扰能力、宽环境适配及便捷调试等特性，可适配高振动、多粉尘、强电磁干扰等恶劣工业环境，大幅提升控制系统的可靠性与运行效率。

二、技术参数

参数类别	具体规格	详细说明
核心数字量I/O通道参数	通道数量与类型	32路数字量输入 + 16路数字量输出，输入/输出通道独立光电隔离；输入支持PNP/NPN兼容，输出支持继电器输出/晶体管输出（可选配）
	数字量输入特性	输入电压：24VDC（18VDC-32VDC宽幅适配）；输入电流：≤5mA/通道；响应时间：≤100μs；支持信号防抖功能（防抖时间1ms-100ms可调）；具备输入信号过压（35V）保护
	数字量输出特性	继电器输出型：触点容量250VAC/5A、30VDC/10A，机械寿命≥1000万次，电气寿命≥10万次；晶体管输出型：24VDC，最大输出电流1A/通道，总输出电流≤8A；输出响应时间≤1ms
	通道分组功能	输入通道支持8路一组分组配置，可独立设定防抖时间；输出通道支持4路一组分组控制，支持组内联动输出及故障联锁切断功能
	通道保护功能	输入通道具备过压、反接保护；继电器输出通道具备浪涌抑制、触点电弧抑制；晶体管输出通道具备过流、短路保护；支持通道故障自诊断与报警
通信与总线参数	通信接口	标配R-NET总线接口；支持Modbus-RTU、DeviceNet接口（可选配扩展卡）；具备双总线冗余功能（主备总线自动切换）
	通信速率	R-NET总线：1Mbps-10Mbps可调；Modbus-RTU：9600bps-115200bps可调；数据传输延迟≤2ms
	总线协议	支持R-NET专有协议、Modbus-RTU V1.0、DeviceNet协议；兼容瑞恩AutoMax 5000/6000控制器、罗克韦尔Micro800/SLC 500及西门子S7-200 SMART等主流控制器
隔离与抗干扰参数	隔离等级	输入通道与总线间：2.5kVrms（1分钟）；输出通道与总线间：2.5kVrms（1分钟）；通道间：1kVrms（1分钟），符合IEC 61131-2标准
隔离与抗干扰参数	抗干扰性能	符合IEC 61000-4标准：ESD接触放电±8kV、空气放电±15kV；浪涌抗扰度±2kV（线-地）；群脉冲抗扰度±1kV（5kHz/50kHz）；辐射抗扰度20V/m（80MHz-2GHz）
电源与环境参数	电源参数	输入电源：24VDC（18VDC-32VDC宽幅适配）；电源功耗：输入状态≤12W，满负荷输出状态≤30W；具备过压、过流、反接保护功能
电源与环境参数	环境参数	工作温度：-30℃-70℃；存储温度：-40℃-85℃；相对湿度：5%-95%（无凝露）；抗振动：10-500Hz，10g（峰值）；防护等级：IP20（模块本体）、IP54（带防护外壳）
物理与安装参数	尺寸规格	250mm×175mm×90mm（长×宽×高），适配瑞恩AutoMax系列标准I/O机架及35mm DIN导轨
物理与安装参数	安装方式	35mm DIN导轨卡扣式安装或螺钉固定安装，配备防振动锁紧扣；前端配备插拔式接线端子，支持0.5mm²-2.5mm²导线接入；具备防误插、防脱落设计

三、功能特点

1. 高通道密度设计，适配多节点控制需求

采用32路输入+16路输出的高通道密度布局，在250mm×175mm的紧凑尺寸内实现48路数字量信号的处理，相比同类产品通道密度提升30%，可大幅减少I/O机架占用空间，降低控制系统集成成本。输入通道支持PNP/NPN传感器信号自适应接入，无需通过硬件拨码切换，可直接连接接近开关、光电传感器等不同类型的数字量输入设备；输出通道提供继电器与晶体管两种类型可选，继电器输出适配大功率执行器（如接触器、电磁阀），晶体管输出适配高频次动作场景（如指示灯、小型电磁阀），满足不同负载控制需求。在汽车焊接流水线中，单模块可实现16个焊接工位的限位信号采集与8台焊接机器人的动作控制，通道利用率达100%。

2. 光电隔离与多重保护，抗干扰能力强劲

采用通道级独立光电隔离设计，输入/输出通道与总线间隔离等级达2.5kVrms，可有效阻断工业现场的共模干扰、接地环路干扰及信号串扰，避免因单一通道故障引发的系统误动作。输入通道具备35V过压保护和反接保护，当传感器接线正负极接反时，模块自动切断该通道供电，不影响其他通道正常运行；输出通道针对不同类型采用专属保护方案，继电器输出内置浪涌抑制二极管和触点电弧抑制电路，延长触点使用寿命30%以上；晶体管输出具备1A过流保护，短路时自动限流，故障排除后自动恢复。通过IEC 61000-4全项抗干扰认证，在矿山机械等强电磁干扰环境下，输入信号误判率≤0.001%，输出控制准确率100%。

3. 高速响应与分组控制，实时性优异

输入通道响应时间≤100μs，配合1ms-100ms可调的防抖功能，可精准捕捉高速运动设备的限位信号（如港口起重机的起升限位），避免因信号抖动导致的误触发；输出通道响应时间≤1ms，继电器输出型支持5A大电流负载驱动，晶体管输出型支持高频次通断（每秒可达1000次），适配流水线高频动作控制场景。支持输入通道8路分组、输出通道4路分组配置，分组内可独立设定参数，输出分组支持联动控制，如某一输入分组检测到故障信号时，可立即触发对应的输出分组切断执行器电源，实现故障联锁保护。在造纸机卷径控制中，输入分组采集张力传感器信号，输出分组控制卷取电机刹车，整个响应流程≤3ms，确保卷径控制精度±0.5mm。

4. 多协议兼容与冗余通信，适配性强

标配瑞恩R-NET专有总线接口，通信速率最高达10Mbps，数据传输延迟≤2ms，与AutoMax控制器实现无缝对接；可选配Modbus-RTU或DeviceNet扩展卡，可直接接入罗克韦尔、西门子等第三方控制系统，无需额外配置协议转换器，简化老旧系统升级改造流程。具备双总线冗余功能，主备总线实时热备，当主总线出现故障时，自动切换至备总线，切换时间≤1ms，确保数据传输不中断。在港口集装箱起重机控制系统中，模块通过双Modbus-RTU总线与控制器通信，即使其中一条总线因振动松动，也能保障起重机起升、变幅等关键动作的控制信号连续传输，避免设备停机。

5. 全通道诊断与状态反馈，运维便捷

内置全通道故障诊断系统，可实时监测输入通道的传感器断线、短路、过压，输出通道的触点粘连、过载、短路等故障状态，通过总线将故障信息（故障通道、类型、发生时间）上传至控制器及HMI界面，并通过本地LED指示灯（每通道对应1个指示灯）精准定位故障点。支持通道状态强制输出功能，调试时可通过软件强制某一输出通道通断，无需接入实际负载即可验证控制逻辑的正确性。本地配备总线通信、电源、模块运行3个状态指示灯，运维人员可通过指示灯组合快速判断模块整体运行状态，故障排查时间缩短至5分钟以内。在汽车装配流水线维护中，运维人员通过HMI即可查看某一故障通道的具体位置，无需逐点检测传感器与接线。

6. 宽环境适配与可靠安装，稳定性高

采用工业级强化封装工艺，工作温度范围覆盖-30℃-70℃，可适配北方严寒地区的户外设备控制室及高温车间环境；相对湿度5%-95%无凝露设计，在造纸、印染等高湿度场景下无短路风险。采用35mm DIN导轨卡扣式安装，配备防振动锁紧扣，在10g高振动环境下（如矿山破碎机控制柜）无松动；插拔式接线端子具备防误插设计，接线时可避免相邻通道导线接错，接线完成后可整体插拔端子，便于模块更换与维护。模块支持热插拔功能，在控制系统不停机的情况下可更换模块，更换后自动恢复通道参数配置，减少设备停机时间。

四、常见故障及解决办法

故障现象	可能原因	解决办法	注意事项
模块无法启动，电源指示灯不亮	1. 24VDC电源未接入或接线松动；2. 电源电压超出18VDC-32VDC范围；3. 电源正负极接反；4. 内部电源电路损坏	1. 检查电源接线，重新插拔并紧固端子；2. 用万用表测量电源电压，确保在适配范围内；3. 调换电源正负极接线；4. 更换模块并联系RELIANCE售后维修	操作前必须断开电源，避免触电；更换模块需使用原厂配件，禁止混用其他品牌模块
某一路输入通道无信号，指示灯不亮	1. 传感器接线松动或断线；2. 传感器损坏无输出；3. 通道参数配置错误（如防抖时间过长）；4. 输入通道过压损坏	1. 检查传感器与模块的接线，重新紧固；2. 用万用表测量传感器输出，更换损坏的传感器；3. 进入软件减小防抖时间（建议设为5ms）；4. 更换模块或维修输入通道电路	测量传感器时需断开模块电源，避免回路电流影响测量结果；防抖时间不宜过短，否则易受干扰
输出通道无动作，对应的执行器不工作	1. 执行器接线松动或损坏；2. 输出通道参数配置错误（如分组联锁未解除）；3. 继电器触点粘连或晶体管损坏；4. 输出通道过载或短路导致保护触发	1. 检查执行器接线，更换损坏的执行器；2. 进入软件解除分组联锁，重新配置输出参数；3. 用万用表测量输出端子通断，更换模块；4. 排除执行器短路故障，重启模块恢复保护	更换执行器前需确认负载电流不超过通道额定容量；继电器触点粘连时需立即更换模块，避免误动作
总线通信故障，无法与控制器通信	1. 总线线缆松动、断线或屏蔽层接地不良；2. 通信参数（地址、波特率、协议）配置错误；3. 总线接口损坏；4. 控制器通信接口异常；5. 总线终端电阻未配置	1. 检查总线线缆，重新紧固并确保屏蔽层单端接地；2. 核对模块与控制器的通信参数，确保一致；3. 更换总线接口扩展卡或模块；4. 联系控制器厂家检修；5. 在总线两端配置120Ω终端电阻	修改通信参数后需重启模块生效；R-NET总线需使用原厂专用屏蔽线缆，避免信号衰减
输入通道信号频繁误触发，指示灯闪烁	1. 传感器安装松动导致信号抖动；2. 防抖时间设置过短；3. 现场电磁干扰过强；4. 电源电压波动过大	1. 紧固传感器安装支架，确保传感器与被测对象贴合；2. 进入软件将防抖时间调至20ms-50ms；3. 更换屏蔽传感器线缆，增加电磁屏蔽罩；4. 增加稳压电源稳定供电	防抖时间不宜超过100ms，否则会影响高速信号采集；屏蔽线缆必须单端接地，避免形成接地环路
