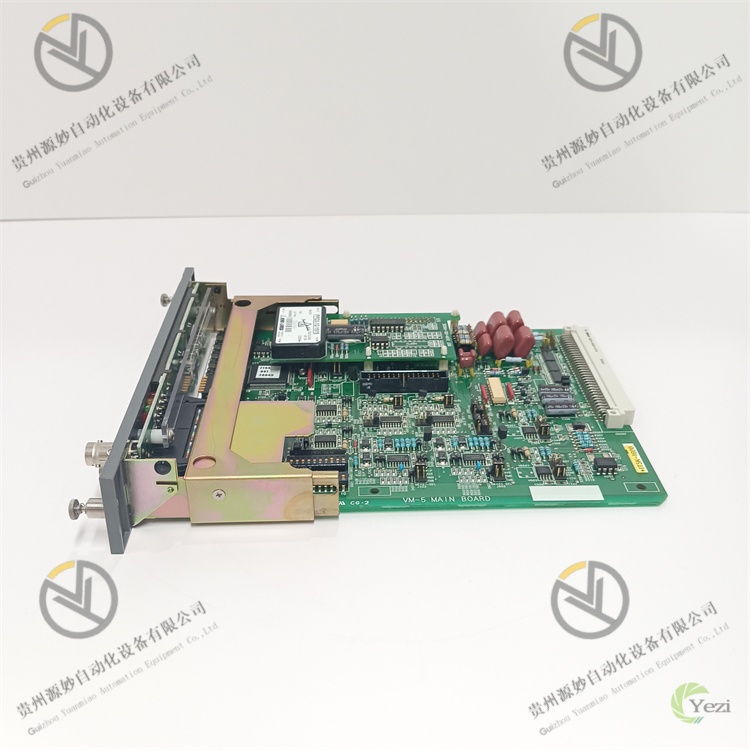

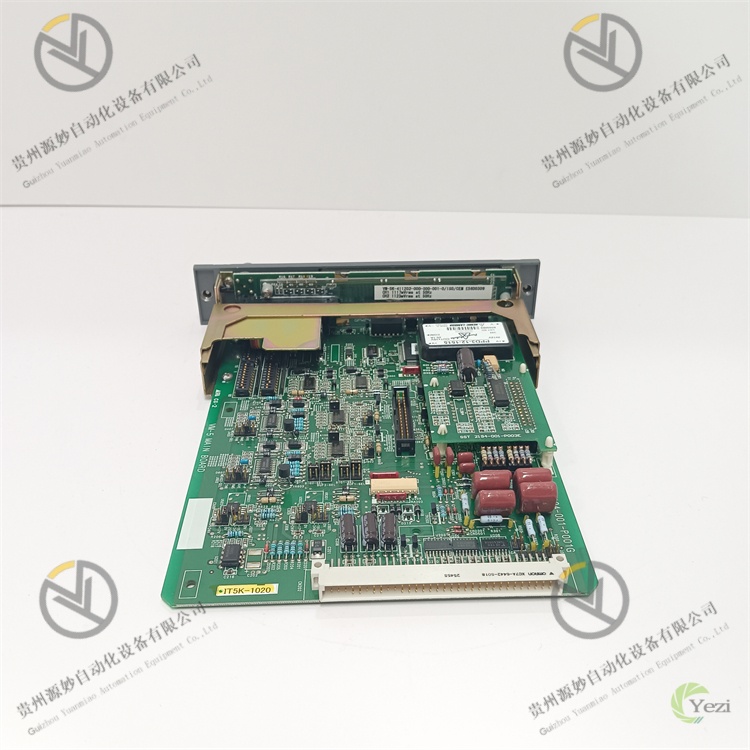

SHINKAWA VM-5K SST-2194-001-P001G
一、产品概述
SHINKAWA VM-5K SST-2194-001-P001G是一款高精度伺服驱动模块，专为工业自动化领域中对运动控制精度要求极高的场景设计，核心适配新川VM-5K系列伺服系统，广泛应用于半导体封装测试设备、精密电子组装设备、激光加工设备、高端数控机床及自动化生产线等精密制造领域。作为伺服系统的核心动力控制单元，该模块承担着接收上位控制器指令、驱动伺服电机精准运行、实时反馈运行状态的关键职责，可实现电机转速、位置、扭矩的高精度闭环控制，凭借新川在精密运动控制领域的技术积淀，为设备的“高定位精度、高动态响应、高稳定性”提供核心支撑。
SST-2194-001-P001G以“精密控制、高效驱动、稳定可靠、易集成适配”为显著优势。模块采用先进的数字信号处理（DSP）技术，支持多种高精度控制模式（位置控制、速度控制、扭矩控制），定位精度可达±0.001mm（配合高精度光栅尺反馈），速度控制精度达0.01r/min，满足半导体芯片封装等微米级精密作业需求；具备宽范围电压适配能力与高效功率转换效率，可适配不同规格伺服电机，在实现高功率输出的同时有效降低能耗与发热；内置完善的保护机制与实时诊断功能，可对过流、过压、过载、电机故障等异常情况快速响应并报警，保障设备安全运行；作为VM-5K系列标准模块，采用标准化接口与结构设计，兼容新川专用组态软件及主流PLC控制系统，可快速完成参数配置、控制模式切换及系统调试，大幅提升设备集成效率，是精密制造领域实现自动化、智能化升级的关键核心部件。
二、技术参数
参数类别 | 规格参数 | 参数说明 |
|---|
基本电气参数 | 输入电源 | 主电路：AC 200V-240V ±10%，50/60Hz；控制电路：DC 24V ±5%；电源频率波动范围：47Hz-63Hz |
输出功率 | 额定输出功率：1.5kW；最大输出功率：3.0kW（瞬时，持续时间≤3s）；功率转换效率：≥95%（额定负载下） |
输出电流 | 额定输出电流：7.5A；最大输出电流：15A（瞬时，持续时间≤3s）；电流控制精度：±0.1A |
适配电机 | 适配新川VM-5K系列伺服电机；电机功率范围：0.75kW-2.0kW；电机极数：4极/6极；支持增量式编码器/绝对式编码器/光栅尺反馈 |
控制性能参数 | 控制模式 | 支持位置控制、速度控制、扭矩控制三种模式，可通过参数或外部信号切换；支持模式间平滑过渡，无冲击切换 |
定位精度 | ±0.001mm（配合1μm分辨率光栅尺反馈）；脉冲指令接收频率：最高1MHz；电子齿轮比范围：1:1000 - 1000:1 |
速度控制精度 | 0.01r/min（额定转速下）；转速调节范围：0.1r/min - 3000r/min；动态响应时间：≤10ms（转速阶跃响应） |
扭矩控制精度 | ±1%（额定扭矩下）；扭矩调节范围：0 - 150%额定扭矩；支持扭矩限制保护功能 |
反馈与接口参数 | 反馈接口 | 增量式编码器接口：A/B/Z相，最高支持1024线；绝对式编码器接口：SSI协议，最高支持23位分辨率；光栅尺接口：TTL电平，最高支持1μm分辨率 |
控制信号接口 | 数字量输入：8路光耦隔离输入（DC 24V），用于控制指令、模式切换、使能信号等；数字量输出：4路光耦隔离输出（DC 24V），用于故障报警、运行状态反馈等；模拟量输入：2路±10V模拟量输入，用于速度/扭矩给定（精度±0.1%） |
通信接口 | 支持RS-485通信（Modbus-RTU协议）；支持EtherCAT工业以太网通信（周期通信延迟≤1ms）；支持与新川专用HMI及组态软件通信 |
环境与防护参数 | 环境适应性 | 工作温度：0℃ - 40℃（无冷凝）；存储温度：-20℃ - 60℃；相对湿度：20% - 85%（无凝露）；海拔高度：≤1000m（超过需降额使用） |
防护等级与散热 | 防护等级：IP20（面板安装）；散热方式：自然散热+强制风冷（内置散热风扇，风扇启动阈值：模块温度≥50℃）；抗电磁干扰：符合IEC 61000-4-2/4/6标准 |
物理参数 | 尺寸与重量 | 尺寸：180mm×120mm×250mm（长×宽×高，含安装耳）；安装方式：面板式安装/导轨式安装；重量：约2.5kg；机身材质：铝合金外壳（散热型） |
三、功能特点
1. 多模式高精度控制，适配精密作业需求
SST-2194-001-P001G搭载高性能DSP处理器与先进的PID控制算法，支持位置、速度、扭矩三种核心控制模式及模式间的无缝切换，可根据不同作业场景灵活适配。在半导体封装设备的芯片键合工序中，模块采用位置控制模式，配合1μm分辨率光栅尺反馈，实现键合头的±0.001mm高精度定位，确保芯片与基板的精准贴合，键合良率提升至99.9%以上；在激光加工设备的切割工序中，采用速度控制模式，转速控制精度达0.01r/min，保证激光头匀速移动，切割轨迹误差≤0.002mm；在精密装配设备的压装工序中，采用扭矩控制模式，扭矩控制精度±1%，可精准控制压装力，避免过压损坏零部件。模块支持电子齿轮比调节（1:1000 - 1000:1），可适配不同脉冲当量的上位控制器，同时具备脉冲指令、模拟量指令、通信指令三种指令接收方式，兼容步进脉冲控制、PLC模拟量控制及总线通信控制等多种控制架构，大幅提升系统适配灵活性。
2. 高效驱动与节能设计，平衡性能与能耗
模块采用先进的IGBT功率器件与高效功率转换拓扑结构，功率转换效率达95%以上（额定负载下），在输出1.5kW额定功率的同时，有效降低模块自身发热，减少设备散热系统负担。其宽范围输入电压设计（AC 200V-240V ±10%）可适配不同地区电网电压波动，避免电压不稳导致的驱动异常，提升设备在复杂电网环境下的稳定性。模块具备自动节能模式，当电机处于待机状态或轻载运行时，可自动降低输出功率与开关频率，降低能耗达20%以上，尤其适用于半导体封装等长时间连续运行的设备，有效降低生产能耗成本。在高端数控机床的主轴驱动场景中，模块可根据主轴负载变化实时调节输出功率，在高速切削时输出最大3.0kW瞬时功率保障切削力度，在低速定位时自动切换至节能模式，实现性能与能耗的最优平衡。
3. 全方位保护与诊断，保障系统安全稳定
模块内置完善的硬件保护与软件诊断机制，覆盖电气故障、机械故障、运行异常等全场景，为设备安全运行提供多重保障。硬件保护方面，具备过流保护（瞬时电流超过15A时触发）、过压保护（输入电压超过264V时触发）、欠压保护（输入电压低于180V时触发）、过载保护（负载超过150%额定负载时触发）、过热保护（模块温度超过70℃时触发）及电机短路保护，当检测到异常时可在10μs内快速切断输出，避免模块与电机损坏；软件诊断方面，可实时监测电机转速、电流、扭矩、位置等运行参数，通过通信接口上传至上位系统，同时具备故障日志存储功能，可记录最近50条故障信息（含故障类型、发生时间、故障时运行参数），便于运维人员快速定位故障原因。在精密电子组装生产线中，若模块检测到电机电流异常升高（过载），会立即触发报警并停止运行，同时上传故障信息，运维人员可通过组态软件查看故障日志，快速判断是机械卡阻还是负载异常，故障处理时间从传统的1小时缩短至15分钟以内。
4. 灵活集成与适配，提升系统搭建效率
作为新川VM-5K系列标准伺服驱动模块，SST-2194-001-P001G采用标准化接口与结构设计，可直接适配新川VM-5K系列各规格伺服电机，无需额外配置适配器件，降低系统集成复杂度。模块支持多种主流控制架构，可与新川专用PLC、西门子S7系列PLC、三菱FX系列PLC等主流控制器无缝对接，通过脉冲信号、模拟量信号或EtherCAT总线实现指令交互与数据反馈。其配套的新川伺服组态软件（如SHINKAWA Servo Studio）提供图形化操作界面，可完成控制模式配置、参数调节、运行状态监控、故障诊断及参数备份/恢复等功能，支持离线参数配置与在线调试，更换模块时可通过备份文件快速恢复参数，调试时间缩短至30分钟以内。在自动化生产线的升级改造项目中，模块可直接替换老旧驱动模块，利用标准化安装孔位与接口快速完成安装调试，无需对设备机械结构与控制程序进行大幅修改，改造效率提升50%以上。
5. 高稳定性结构设计，适配工业复杂环境
模块采用铝合金外壳设计，不仅具备优异的散热性能，可快速传导模块运行时产生的热量，还能有效抵御工业现场的振动与冲击（抗振动等级：10-500Hz，1.5g；抗冲击等级：10g，11ms），适应自动化生产线的振动环境。其防护等级达IP20，可有效防止手指或异物进入模块内部，配合模块表面的防尘网设计，可减少粉尘对内部元器件的影响，适用于半导体洁净车间、电子组装车间等不同工业场景。模块内置智能散热风扇，采用温度自适应控制策略，当模块温度低于50℃时风扇停止运行，减少噪音与能耗；当温度超过50℃时风扇自动启动，确保模块在额定负载下稳定运行，风扇使用寿命达30000小时以上。此外，模块的电子元器件均经过严苛的筛选与老化测试，平均无故障时间（MTBF）达100000小时以上，可满足工业设备24小时连续运行的可靠性需求。
四、安装与调试指南
1. 安装操作步骤
- 安装前准备：确认模块型号为SHINKAWA VM-5K SST-2194-001-P001G，外观无破损、接口无变形、指示灯无损坏；准备安装工具（十字螺丝刀、扭矩扳手、压线钳、万用表）、安装支架、导轨（若采用导轨式安装）、动力电缆（适配AC 200V-240V）、控制电缆（屏蔽双绞线）、编码器电缆（专用屏蔽电缆）、绝缘胶带、标签纸；检查安装环境：温度0℃-40℃，湿度20%-85%，无粉尘、腐蚀性气体、强电磁干扰源（如变频器、高压电缆），安装位置通风良好，预留至少10cm散热空间。
- 模块固定安装：根据安装方式选择对应安装流程——面板式安装：将模块通过安装耳固定在设备面板上，用扭矩扳手拧紧固定螺丝（扭矩1.5-2.0N·m），确保模块牢固无松动；导轨式安装：将导轨固定在设备内部支架上，将模块卡扣对准导轨，平稳推入直至听到“咔嗒”声，确认模块与导轨锁定。安装过程中需确保模块安装面水平，避免倾斜导致散热不良或振动影响。
- 电缆连接：动力电缆连接：断开主电源，将AC 200V-240V电源电缆的L、N线接入模块主电路输入端子（标记“L”“N”），接地电缆接入接地端子（标记“PE”），确保接线牢固并拧紧端子螺丝（扭矩1.2-1.5N·m）；将模块输出端子（标记“U”“V”“W”）与伺服电机的U、V、W端子对应连接，避免相序错误。控制电缆连接：将DC 24V控制电源接入模块控制电路端子（标记“DC24V+”“DC24V-”）；将上位控制器的控制信号（脉冲信号、模拟量信号）通过屏蔽双绞线接入模块对应控制端子，屏蔽层单端接地（接地电阻≤1Ω）。反馈电缆连接：将伺服电机的编码器电缆接入模块编码器接口，确保引脚对应正确（电源、信号、接地），电缆屏蔽层与模块接地端子连接。
- 接线检查：用万用表检测动力电缆与控制电缆的绝缘电阻（≥1MΩ），避免短路；核对所有接线的端子对应关系，确保动力电缆相序正确、控制电缆信号对应无误、编码器电缆引脚匹配；整理电缆，用扎带固定在电缆线槽内，避免电缆受压、拉扯或与运动部件接触，标记各电缆对应的接口与功能（如“动力电缆-L线”“编码器电缆-电机反馈”）。
- 安装后检查：手动推动模块与电缆，确认无松动；检查模块指示灯、接口无遮挡，便于观察与维护；清理安装现场，确保设备内部无杂物与多余导线。
2. 调试操作流程
- 调试前准备：接通设备总电源（先合控制回路电源，再合主电路电源），观察模块电源指示灯（PWR）是否绿色常亮，若指示灯不亮或闪烁，检查控制电源与主电源连接；启动新川Servo Studio组态软件，通过RS-485或EtherCAT接口建立与模块的通信连接，在“设备识别”界面确认模块被正常识别，显示型号为“SST-2194-001-P001G”，状态为“正常”。
- 参数配置：进入软件“参数配置”界面，根据实际应用场景配置核心参数——基本参数：设置电机型号（适配VM-5K系列对应型号）、编码器类型（增量式/绝对式）、编码器分辨率；控制模式参数：选择控制模式（位置/速度/扭矩），位置控制模式下设置电子齿轮比、脉冲指令类型（脉冲+方向/双脉冲），速度控制模式下设置转速上限/下限，扭矩控制模式下设置扭矩上限；保护参数：设置过流阈值、过压阈值、过载保护时间、过热保护阈值；通信参数：配置RS-485或EtherCAT通信地址、波特率（RS-485：9600-115200bps）等。参数配置完成后执行“参数写入”并重启模块生效。
- 电机调试：执行“电机自整定”功能，模块自动检测电机参数（定子电阻、电感、转动惯量等）并优化PID参数，自整定完成后软件显示“自整定成功”；手动操作调试——点动调试：在软件“手动控制”界面发送点动指令，观察电机运行方向是否正确，若反向可通过交换电机U、V相序调整；连续运行调试：设置目标转速（速度模式）或目标位置（位置模式），启动电机连续运行，监测电机运行是否平稳，无抖动、异响。
- 精度与响应测试：位置精度测试：在位置控制模式下，发送多个目标位置指令（如0→10mm→0→-5mm），通过光栅尺反馈读取电机实际位置，计算定位误差（应≤±0.001mm）；速度响应测试：在速度控制模式下，发送转速阶跃指令（如0→1000r/min→500r/min），通过软件波形图观察转速响应时间（应≤10ms），无超调或振荡；扭矩稳定性测试：在扭矩控制模式下，设置固定扭矩输出，监测扭矩波动值（应≤±1%额定扭矩）。
- 系统联调与稳定性测试：将模块与上位控制器（如PLC）建立通信，通过控制器发送控制指令，测试模块响应是否准确（如PLC发送位置指令后，电机是否精准到达目标位置）；模拟实际负载场景（如激光切割时的负载变化），连续运行24小时，监测模块运行参数（温度≤60℃、电流稳定无波动）、电机运行状态（无异常噪音、抖动）及故障报警情况，确认无异常后完成调试。
3. 日常维护与故障处理
3.1 日常维护规范
- 日常巡检：每日开机前检查模块电源指示灯、运行指示灯是否正常；运行过程中每2小时检查模块表面温度（用红外测温仪测量，应≤60℃）、风扇运行是否正常（无异响、停转）；检查电缆连接是否牢固，无松动、老化现象。
- 定期维护：每周清理模块表面与散热风扇防尘网的粉尘（用干燥毛刷或压缩空气，压力≤0.2MPa），避免粉尘堵塞影响散热；每月检查编码器电缆与控制电缆的屏蔽层接地情况，确保接地良好；每季度通过组态软件备份模块参数，存储至U盘或云端，同时清除历史故障日志；每半年检查模块内部元器件（如电容、风扇）的老化情况，对老化部件及时更换。
- 停机维护：设备停机超过7天重新开机前，需用万用表检测模块绝缘电阻与电源电压，确认正常后再接通电源；长期停机时，断开模块电源，覆盖防尘罩，避免粉尘堆积。
3.2 常见故障处理
故障现象 | 可能原因 | 处理步骤 | 注意事项 |
|---|
电源指示灯（PWR）不亮 | 1. 控制电源未接通；2. 电源电缆接触不良；3. 模块电源电路故障 | 1. 检查DC 24V控制电源与AC 200V主电源是否正常供电；2. 断开电源，重新插拔电源电缆并拧紧端子螺丝；3. 更换备用模块测试，若故障消失则原模块损坏，联系新川售后维修 | 检测电源时需断电操作；更换模块需使用同型号原厂产品 |
电机不运行，故障灯（FAULT）红色常亮 | 1. 电机未使能；2. 控制指令未发送；3. 编码器故障；4. 过流/过压保护触发 | 1. 检查使能信号（EN）是否正常输入；2. 通过组态软件监测控制指令是否接收；3. 检查编码器电缆连接，执行“编码器诊断”功能；4. 查看故障日志，若为过流/过压，检查负载与电源电压，排除故障后复位模块 | 复位模块前需排除故障原因；编码器诊断需在断电状态下检查电缆 |
电机运行抖动，定位精度超差 | 1. 电机相序错误；2. 编码器信号干扰；3. PID参数未优化；4. 机械卡阻 | 1. 交换电机U、V相序，重新测试运行方向；2. 检查编码器电缆屏蔽层接地，远离强干扰源；3. 重新执行“电机自整定”优化PID参数；4. 检查机械传动部件，排除卡阻与松动 | 调整相序需断电操作；机械检查需断开电机动力电源 |
模块温度过高，过热保护触发 | 1. 散热风扇故障；2. 安装空间散热不良；3. 长期过载运行；4. 防尘网堵塞 | 1. 检查风扇是否运行，更换故障风扇；2. 清理安装空间，确保散热通风；3. 检查负载情况，避免过载运行；4. 清理防尘网粉尘，恢复散热性能 | 更换风扇需使用原厂配件；过载运行会缩短模块使用寿命 |
通信失败，软件无法识别模块 | 1. 通信电缆连接不良；2. 通信参数配置错误；3. 通信接口故障；4. 总线干扰 | 1. 重新插拔通信电缆，检查屏蔽层接地；2. 核对通信地址、波特率、协议类型等参数；3. 更换通信接口或备用模块测试；4. 增加总线终端电阻（RS-485：120Ω），减少干扰 | 通信参数需与上位系统一致；终端电阻仅在总线末端安装 |
