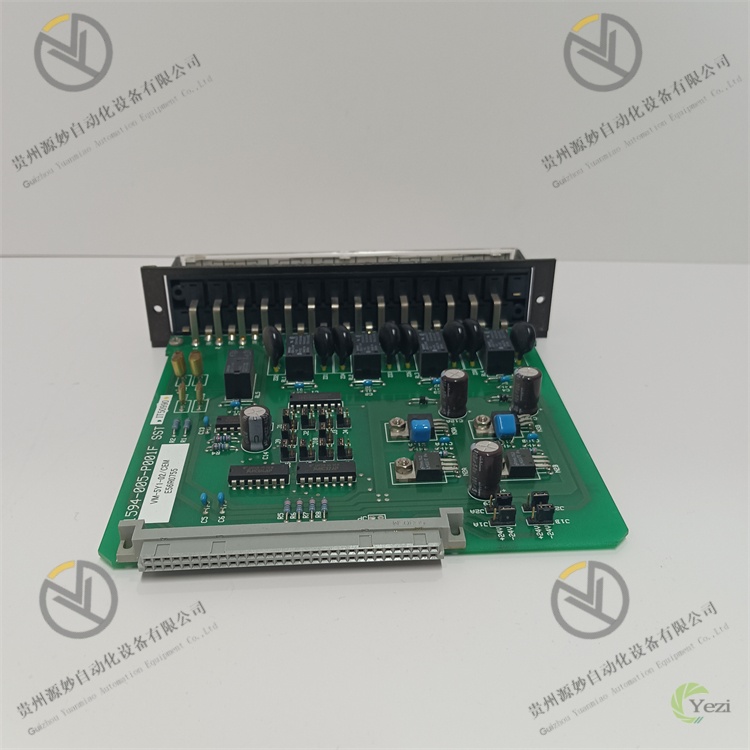

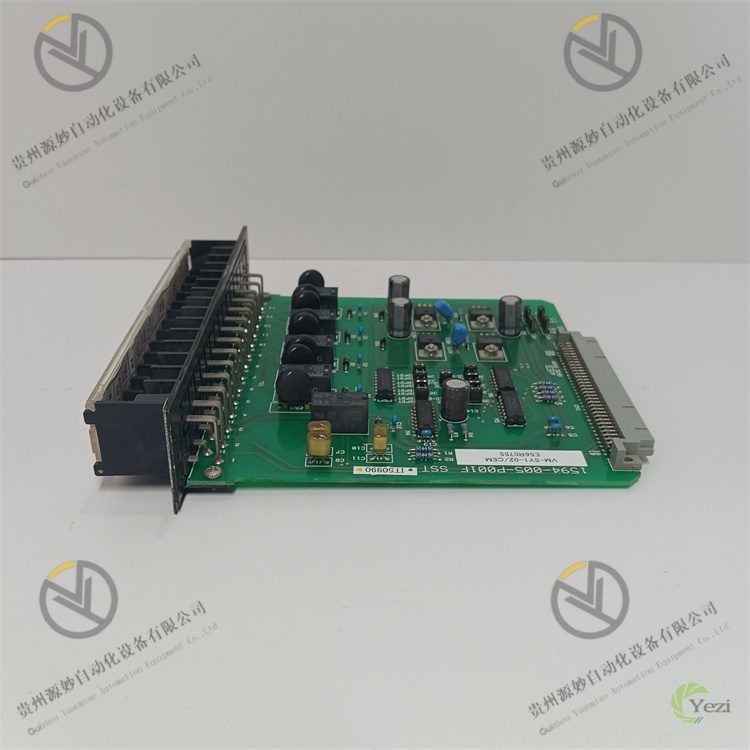

SHINKAWA VM-5Y1-02/GEM 1594-005-P001F
一、概述
SHINKAWA VM-5Y1-02/GEM 1594-005-P001F是伺服驱动模块，该模块核心适配新川VM-5Y1系列小功率伺服电机，广泛应用于电子元器件检测设备、微型精密装配机器人、医疗设备（如样本分析仪）、3C产品微小部件加工设备及小型自动化生产线等对驱动精度、稳定性及集成灵活性要求较高的领域。
模块以“精准微控、轻量集成、稳定可靠、多设备兼容”为核心定位，通过搭载新川自主研发的第三代高精度控制芯片与优化的闭环控制算法，实现电机转速、位置、扭矩的精细化调节。在核心性能上，其定位精度可达±0.003mm（配合高精度编码器），速度控制精度达0.02r/min，能满足微型部件装配、精密检测等微米级作业需求；采用轻量化铝合金外壳设计，重量仅1.8kg，大幅节省设备控制柜安装空间；内置多重抗干扰与保护机制，可适应医疗、电子等对运行稳定性要求严苛的场景；同时，模块支持GEM标准通信协议及多种主流工业总线，能快速适配不同品牌的PLC、运动控制器及HMI设备，显著降低系统集成门槛。
1594-005-P001F在接口扩展性与适配灵活性上进行了强化：新增2路自定义数字量输入/输出端子，可适配特殊工况下的传感器信号采集与执行器控制；优化了编码器接口的信号兼容性，支持增量式、绝对式及正余弦编码器三种反馈类型；通过硬件升级提升了低温环境适应性，可在-10℃的低温场景下稳定运行，进一步拓宽了产品的应用范围。
二、技术参数
参数类别 | 规格参数 | 参数说明 |
|---|
基本电气参数 | 输入电源 | 主电路：AC 100V-240V ±15%（宽电压适配），50/60Hz；控制电路：DC 24V ±5%；电源频率波动允许范围：45Hz-65Hz |
输出功率 | 额定输出功率：0.2kW；最大输出功率：0.4kW（瞬时，持续时间≤2s）；功率转换效率：≥93%（额定负载下） |
输出电流 | 额定输出电流：1.8A；最大输出电流：3.6A（瞬时，持续时间≤2s）；电流控制精度：±0.05A |
适配电机 | 适配新川VM-5Y1系列小功率伺服电机；电机功率范围：0.1kW-0.3kW；电机极数：4极；支持增量式（≤1024线）、绝对式（≤17位）、正余弦编码器反馈 |
控制性能参数 | 控制模式 | 支持位置控制、速度控制、扭矩控制三种独立模式，支持模式间通过软件或外部信号无冲击切换；新增“混合控制模式”，可实现位置-扭矩、速度-扭矩联动控制 |
定位精度 | ±0.003mm（配合1024线增量式编码器，减速比1:50）；脉冲指令接收频率：最高500kHz；电子齿轮比范围：1:500 - 500:1 |
速度控制精度 | 0.02r/min（额定转速下）；转速调节范围：0.1r/min - 4000r/min；转速波动范围：≤±0.2%（额定转速下） |
扭矩控制精度 | ±2%（额定扭矩下）；扭矩调节范围：0 - 160%额定扭矩；支持扭矩斜坡控制（上升/下降时间0.05s-5s可调） |
反馈与接口参数 | 反馈接口 | 增量式编码器接口：A/B/Z相，差分信号；绝对式编码器接口：SSI协议，17位分辨率；正余弦编码器接口：1Vpp信号，支持信号细分（最高16倍） |
控制信号接口 | 数字量输入：10路光耦隔离输入（DC 24V，响应时间≤5μs），含2路自定义功能端子；数字量输出：6路光耦隔离输出（DC 24V），含2路故障分级报警端子；模拟量输入：2路±10V模拟量输入（精度±0.1%），支持速度/扭矩给定 |
通信接口 | 标配RS-485接口（支持Modbus-RTU、GEM协议）；可选配CANopen接口（符合DS301/DS402标准）；支持与新川Servo Studio及第三方组态软件通信 |
环境与防护参数 | 环境适应性 | 工作温度：-10℃ - 50℃（无冷凝）；存储温度：-30℃ - 70℃；相对湿度：10% - 90%（无凝露）；海拔高度：≤2000m（超过需降额使用） |
防护与抗干扰 | 防护等级：IP20（面板安装）；散热方式：自然散热（无风扇设计，低噪音）；抗电磁干扰：符合IEC 61000-4-2（ESD ±15kV）、IEC 61000-4-4（EFT ±4kV）标准 |
物理参数 | 尺寸与安装 | 尺寸：140mm×100mm×200mm（长×宽×高，含安装耳）；安装方式：面板式安装/35mm标准导轨安装；重量：约1.8kg；外壳材质：轻量化铝合金 |
三、功能特点
1. 多模式精细化控制，适配微型精密作业
模块搭载32位高性能微处理器与新川第三代PID+前馈控制算法，可根据不同精密作业场景灵活切换控制模式，并实现精细化调节。在电子元器件检测设备中，采用位置控制模式配合1024线增量式编码器，实现检测探针±0.003mm的定位精度，确保探针精准接触元器件检测点，检测误差控制在±0.005mm以内；在微型精密装配机器人的关节驱动中，采用速度控制模式，转速控制精度达0.02r/min，保证关节运动的平稳性，避免装配过程中对微小部件造成冲击损伤；在医疗样本分析仪的试剂分配机构驱动中，采用扭矩控制模式，通过扭矩斜坡控制功能（上升时间0.1s），实现试剂分配泵的平稳启停，避免试剂飞溅。
新增的“混合控制模式”为复杂场景提供了更优解决方案：在3C产品微小螺丝锁付工序中，可先以速度控制模式驱动锁付电机快速接近螺丝，到达预设位置后自动切换至扭矩控制模式，精准控制锁付扭矩（精度±2%），既提升锁付效率，又避免过拧损坏螺丝或工件。模块支持电子齿轮比精细化调节（1:500 - 500:1），可匹配不同脉冲当量的上位控制器，无需额外配置信号转换模块，适配灵活性大幅提升。
2. 宽电压适配与轻量化设计，提升集成灵活性
针对不同应用场景的电网环境，模块采用宽电压输入设计（AC 100V-240V ±15%），可直接适配单相110V、220V电网，无需额外配置变压器，尤其适用于跨国设备出口或电网电压不稳定的工业现场。在功率转换效率上，采用先进的碳化硅（SiC）功率器件，额定负载下效率达93%以上，自身功耗仅约14W，无需强制风冷，实现无风扇静音设计（噪音≤30dB），适配医疗、实验室等对噪音控制严苛的场景。
轻量化与紧凑化设计是模块的显著优势：140mm×100mm×200mm的小巧尺寸与1.8kg的重量，较同功率等级传统驱动模块体积减小30%、重量减轻40%，可轻松集成至微型设备或空间受限的控制柜中。导轨式与面板式双重安装方式，配合标准化安装孔位，可快速融入各类设备布局，安装时间较传统模块缩短40%。在小型自动化生产线的多轴驱动场景中，多台模块可密集安装在导轨上，大幅节省控制柜空间，降低设备整体体积。
3. 多重保护与抗干扰，保障稳定运行
模块内置硬件与软件双重保护机制，全面覆盖电气故障与运行异常，为设备安全稳定运行提供多重保障。硬件保护方面，具备过流保护（瞬时电流≥3.6A时5μs内切断输出）、过压保护（输入电压≥276V时触发）、欠压保护（输入电压≤85V时触发）、过热保护（模块温度≥70℃时触发）、电机短路保护及编码器信号丢失保护，可快速响应故障并切断动力输出，避免模块、电机及负载设备损坏；软件保护方面，支持过载保护（负载≥160%额定负载且持续2s时触发）、位置超程保护（电机运行超出设定范围时触发）、扭矩限制保护，同时具备故障记忆功能，可存储最近30条故障信息（含故障类型、发生时间、故障时运行参数）。
在抗干扰性能上，模块采用多重电磁兼容（EMC）设计：控制电路与功率电路采用独立屏蔽腔设计，减少功率电路对控制信号的干扰；编码器接口采用差分信号传输，配合信号滤波电路，可有效抵御工业现场的电磁干扰；通过IEC 61000-4系列抗干扰测试，在ESD ±15kV、EFT ±4kV的严苛干扰环境下仍能稳定运行，适配医疗设备、精密检测等对电磁兼容性要求极高的场景。
4. 多协议兼容与接口扩展，降低集成门槛
模块以“多设备兼容”为核心设计理念，标配RS-485接口并支持Modbus-RTU与GEM双协议，可直接与西门子、三菱、欧姆龙等主流品牌PLC无缝通信，无需额外开发通信驱动程序。可选配的CANopen接口（符合DS301/DS402标准），支持多轴协同控制，周期通信延迟≤2ms，适配微型机器人多关节协同驱动场景。通过新川Servo Studio组态软件，可快速完成控制模式配置、参数调节、运行监控及故障诊断，软件支持第三方设备通信参数一键导入，进一步提升集成效率。
接口扩展性上，新增的2路自定义数字量输入/输出端子可灵活适配特殊工况：在电子元器件检测设备中，可通过自定义输入端子接收检测传感器的触发信号，通过自定义输出端子控制指示灯或报警装置；在微型装配设备中，可接入限位开关信号实现机械限位保护。编码器接口支持增量式、绝对式、正余弦三种类型，可适配不同精度等级的电机，无需更换模块即可满足不同精度需求的场景，降低设备升级成本。
5. 宽温环境适配，拓宽应用范围
通过硬件升级与散热优化，模块突破了传统伺服驱动的温度适应限制，工作温度范围扩展至-10℃ - 50℃，可在低温实验室、高温车间等特殊环境下稳定运行。在低温场景（如-10℃的半导体材料检测实验室），模块内部采用低温适配的电容与芯片，确保控制电路在低温下正常启动与运行；在高温场景（如50℃的电子元件焊接车间），通过优化的铝合金外壳散热结构，配合内部热传导设计，可将模块温度控制在70℃以下，避免过热保护触发。
模块的环境适应性还体现在湿度与海拔上：10% - 90%的宽湿度范围可适配潮湿的南方车间或干燥的北方实验室；2000m的海拔适应能力，可满足高原地区的设备应用需求。在光伏组件户外检测设备中，模块可适应户外-10℃ - 45℃的温度波动，配合IP20防护等级与防尘设计，确保设备在户外环境下稳定运行。
四、安装与调试指南
1. 安装操作步骤
- 安装前准备：确认模块型号为SHINKAWA VM-5Y1-02/GEM 1594-005-P001F，外观无破损、接口无变形、指示灯无损坏；准备安装工具（十字螺丝刀、扭矩扳手、压线钳、万用表、绝缘电阻测试仪）、35mm标准导轨/安装支架、动力电缆（3×0.75mm²铜芯电缆）、控制电缆（屏蔽双绞线）、编码器电缆（专用屏蔽电缆）、绝缘胶带、标签纸；检查安装环境：温度-10℃ - 50℃，湿度10% - 90%，无粉尘、腐蚀性气体、强电磁干扰源，安装位置通风良好，预留至少10cm散热空间。
- 模块固定：导轨式安装（推荐）：将35mm标准导轨固定在控制柜支架上，确保导轨水平，将模块顶部卡扣对准导轨，平稳推入直至听到“咔嗒”声，轻拉模块确认锁定牢固；面板式安装：将模块贴合设备面板，对齐安装孔，用M3螺丝穿过安装耳固定，扭矩扳手拧紧至1.0-1.5N·m，确保模块牢固无松动。安装后需保证模块外壳与周围金属部件绝缘，避免短路。
- 电缆连接：动力电缆连接：断开主电源，用绝缘电阻测试仪检测动力电缆绝缘电阻（≥1MΩ）；根据电网电压选择对应接线方式（110V或220V），将电源L、N线接入模块主电路输入端子（标记“L”“N”），PE线接入接地端子（标记“PE”），端子螺丝拧紧至0.8-1.0N·m；模块输出端子（“U”“V”“W”）与电机U、V、W端子对应连接，严禁接反相序。控制电缆连接：DC 24V控制电源接入模块“DC24V+”“DC24V-”端子；上位控制器控制信号（脉冲、模拟量）通过屏蔽双绞线接入对应端子，屏蔽层单端接地（接地电阻≤1Ω）；自定义数字量输入/输出端子按需求接入传感器或执行器信号。编码器电缆连接：根据编码器类型（增量式/绝对式/正余弦），按引脚定义将编码器电缆接入模块对应反馈接口，屏蔽层与模块PE端子连接。
- 接线检查：用万用表检测动力电缆相序与电压适配正确性，控制电缆与编码器电缆引脚对应关系；用绝缘电阻测试仪检测所有电缆对地绝缘电阻（≥1MΩ）；整理电缆，用扎带固定在电缆线槽内，避免与运动部件接触，标记电缆功能（如“动力输入-220V-L线”“自定义输入-传感器信号”）。
- 安装后检查：手动晃动模块与电缆，确认无松动；检查指示灯、接口无遮挡；清理安装现场，确保控制柜内无杂物。
2. 调试操作流程
- 调试前准备：接通控制回路电源，观察模块电源指示灯（PWR）是否绿色常亮；启动新川Servo Studio软件，通过RS-485接口建立与模块的通信连接，在“设备识别”界面确认模块型号为“1594-005-P001F”，通信状态正常。若PWR灯不亮，检查控制电源接线；若通信失败，核对通信参数（地址、波特率、协议类型）。
- 参数配置：进入“参数设置”界面，配置核心参数——基础参数：选择适配的VM-5Y1电机型号，输入编码器类型与分辨率，设置电网电压等级（110V/220V）；控制模式参数：根据场景选择控制模式（位置/速度/扭矩/混合），位置模式设置电子齿轮比与脉冲类型，混合模式设置切换条件（位置/扭矩阈值）；保护参数：设置过流、过压、过热保护阈值及过载保护时间；通信参数：配置通信协议（Modbus-RTU/GEM）、地址（1-247）、波特率（9600-115200bps）。参数配置后点击“写入”并重启模块生效。
- 电机自整定：在软件“调试工具”界面选择“动态自整定”，模块自动检测电机电感、转动惯量、反电动势等参数并优化PID控制参数，自整定完成后软件显示“自整定成功”；若自整定失败，检查电机接线、负载是否过重或编码器信号是否正常。
- 运行测试：点动测试：在软件“手动控制”界面发送正/反转点动指令（转速100r/min），观察电机运行方向是否正确（反向可交换U、V相序），运行是否平稳无异响；精度测试：位置模式下发送目标位置指令（如5mm），通过软件读取实际位置反馈，确认定位误差≤±0.003mm；负载测试：施加额定负载，连续运行1小时，监测模块温度≤60℃，输出电流稳定无波动；混合模式测试：若采用混合模式，模拟场景测试模式切换的平稳性与参数准确性。
- 系统联调：将模块与上位控制器（如PLC）建立通信，通过控制器发送控制指令，测试模块响应是否准确（如PLC发送锁付指令后，模块按速度-扭矩模式平稳运行）；模拟故障场景（如断开编码器电缆），检查模块是否触发报警并记录故障日志；连续运行24小时，确认无异常后完成调试。
3. 日常维护与故障处理
3.1 日常维护规范
- 日常巡检：每日开机前检查模块电源指示灯、运行指示灯状态；运行过程中每4小时检查模块表面温度（用手触摸无明显发烫感，≤60℃）；每周清理模块表面粉尘（用干燥毛刷轻扫，避免用水或酒精擦拭）。
- 定期维护：每月检查电缆连接牢固性，重新拧紧端子螺丝；每季度通过软件备份模块参数，清除历史故障日志；每半年用绝缘电阻测试仪检测电缆绝缘电阻（≥1MΩ）；每年检查模块内部电容、接线端子的老化情况，对老化部件及时更换（建议联系原厂售后）。
- 特殊环境维护：在低温（≤0℃）环境下，设备开机后需空载运行10分钟，待模块温度升至5℃以上再加载运行；在高湿度（≥80%）环境下，每月检查模块内部是否有凝露，若有凝露需停机干燥后再运行。
3.2 常见故障处理
故障现象 | 可能原因 | 处理步骤 | 注意事项 |
|---|
PWR灯不亮，电机无反应 | 1. 控制电源未接通；2. 电源电缆接触不良；3. 宽电压设置错误；4. 模块电源电路故障 | 1. 用万用表检测DC 24V控制电源与AC输入电源；2. 断开电源，重新插拔电源电缆并拧紧端子；3. 确认电网电压与模块电压设置一致；4. 更换备用模块测试，故障未解决联系原厂售后 | 电压设置错误可能导致模块烧毁；检测电源需断电操作 |
FAULT灯常亮，电机不运行 | 1. 编码器信号异常；2. 电机短路或过载；3. 过压/欠压；4. 过热 | 1. 读取故障日志，若为编码器故障检查接线与分辨率设置；2. 检测电机绕组绝缘电阻与负载情况；3. 检测输入电压是否在100V-240V范围内；4. 清理模块表面粉尘，确保通风良好 | 故障未排除前禁止复位运行；电机绕组检测需断电 |
电机运行抖动，精度超差 | 1. 电机相序错误；2. 编码器信号干扰；3. PID参数不当；4. 机械卡阻 | 1. 交换电机U、V相序重新测试；2. 检查编码器屏蔽层接地，远离动力电缆；3. 重新执行动态自整定优化PID；4. 检查机械传动部件，排除卡阻与松动 | 调整相序需断电；机械检查需断开电机动力电源 |
通信失败，软件无法连接 | 1. 通信协议不匹配；2. 通信参数错误；3. 电缆接触不良；4. 总线干扰 | 1. 确认模块与软件通信协议一致（Modbus-RTU/GEM）；2. 核对地址、波特率、数据位等参数；3. 重新插拔通信电缆，检查屏蔽层接地；4. 总线末端安装120Ω终端电阻 | 不同品牌控制器需匹配对应协议；终端电阻仅安装在总线末端 |
