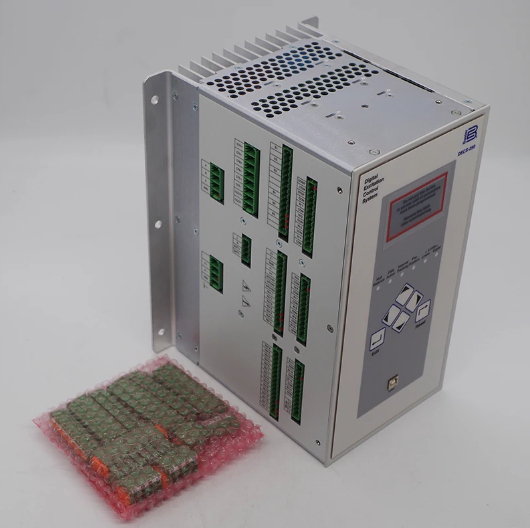

BASLER ELECTRIC DECS-250N-LN3CN1N
型号：DECS-250N-LN3CN1N
序列号：H03112244
品牌：Basler Electric
产品归属：新一代高性能全功能型同步发电机数字励磁调节器，采用三相真有效值电压、电流采样架构，集成 AVR 调压、多模式励磁调节、全方位机组保护、PSS 电力系统稳定器、事件录波、多协议工业通信、可编程逻辑功能，适用于无刷同步发电机励磁控制，可实现孤网稳定调压、并网无功精准分配、机组故障安全闭锁，广泛应用于火电、水电、燃气发电机组、分布式能源、油气自备电站、工业备用发电机组场景。
产品定位
DECS-250N 为 20A 大功率励磁输出版本，依托高精度 32 位嵌入式处理器，内置两组可自动整定 PID 参数组，支持五种运行模式无扰切换，标配完整发电机继电保护功能，搭载丰富的模拟量、开关量 I/O 接口与以太网、RS485、CAN、USB 多通道通信，可通过 BESTCOMSPlus 软件完成参数组态、在线调试、录波分析、固件升级；支持双机冗余热备运行，可实现多机组并网无功负荷均衡分配，自带 V/Hz 限制、过励 / 欠励限制、定子电流限制等多重励磁约束功能，有效抑制电网低频振荡、防止发电机失磁、转子过热损坏，是中小型发电机组励磁系统新建、老旧模拟式 AVR 改造的主流核心控制设备。
硬件架构
整机采用标准机架式阻燃金属壳体，PCB 板内置三防敷形涂层，硬件分为六大核心功能单元：
- 三相高精度采样单元：独立隔离电压、电流互感器采样回路，支持 1A/5A CT 电流输入，单 / 三相电压采集，可精准测量机组线电压、相电流、有功、无功、功率因数、频率等电气量，测量精度 ±1% FS，兼容 ABC/ACB 两种相序配置。
- SCR 全桥励磁功率输出单元：六晶闸管全波整流拓扑，双向四象限运行，额定连续励磁输出 20A DC，10 秒强励 30A DC，可适配 32V/63V/125V 三种励磁额定电压规格，供电取自 PMG 永磁发电机、励磁辅助绕组或厂用交流电源。
- 多模式闭环调节运算单元：搭载两组 PID 参数自动整定算法，支持 AVR 自动电压调节、FCR 励磁电流调节、FVR 励磁电压调节、PF 功率因数调节、VAR 无功功率调节五种工作模式，模式切换全程无扰，内置 PSS2A/2B/2C 电力系统稳定抑制低频振荡。
- 全方位机组保护与限制单元：集成 27 低电压、59 过电压、81O/U 频率异常、32R 逆功率、40Q 失磁、51F 过励、励磁短路、旋转二极管故障、PMG 失电等保护；配套 OEL 过励限制、UEL 欠励限制、V/Hz 伏赫限制、定子电流限制、无功限制五大约束模块，带温度补偿功能。
- I/O 与模拟量采集单元：14 路可编程无源开关量输入、11 路 Form-A 继电器可编程输出 + 1 路 Watchdog 故障 C 型触点；支持 4~20mA、±10V 直流模拟量远程给定输入，可外接负荷、电压远方调节信号，兼容 AEM-2020 模拟扩展模块、CEM-2020 开关量扩展模块扩容点位。
- 多总线通信与人机调试单元：前面板配置 USB 调试口、RS232 调试串口；背板搭载 RS485（Modbus RTU）、CAN 总线、100M 以太网（Modbus TCP），支持 SOE 毫秒级事件顺序记录、故障录波、运行趋势存储，可对接 DCS、SCADA、后台监控系统实现远程参数下发、数据采集、故障告警上传。
安装规格
标准 19 英寸 3U 机架嵌入式安装，可集中布置于发电机中控控制柜，整机通过 IEC60068 振动、湿热循环、宽温老化可靠性测试，同系列硬件版本设备可直接备件替换，无需改动电压电流采样、励磁功率回路一次接线。
整机外形尺寸：133mm（高）×483mm（宽）×265mm（深），整机净重 3.8kg。
配套系统
- 硬件配套：PMG 永磁励磁发电机、电压 / 电流互感器、同步并网装置、双机冗余切换接触器、屏蔽采样线缆、AEM/CEM 系列 I/O 扩展模块、24VDC 控制电源；
- 组态调试软件：BESTCOMSPlus 专用励磁参数配置、在线监测、录波分析、固件升级软件；
- 上位对接系统：电厂 DCS 控制系统、SCADA 调度平台、发电机保护测控装置、后台能量管理系统；
- 应用行业：水电 / 火电 / 燃气自备发电机组、分布式光伏配套调峰电站、油气长输管线电站、矿山冶金自备电厂、船舶电站同步机组励磁控制改造项目。
产品特性
- 三相真有效值宽范围采样，可适配波形畸变、谐波含量高的恶劣电网工况，电压调节静态精度≤±0.5%，动态响应速度快，并网、负荷扰动下电压波动小，稳定性优异。
- 五种励磁调节模式支持孤网、并网、调峰多种工况灵活切换，内置自动 PID 整定功能，无需人工反复试凑参数，大幅缩短现场调试周期，两组参数组可适配高低负荷不同运行工况。
- 集成一体化保护 + 多重励磁限制逻辑，既可以稳定机组运行参数，又能在异常工况下快速闭锁励磁、发出跳闸告警，规避发电机失磁、转子过热、低频飞车等重大设备事故，满足电站继电保护安全规范要求。
- 丰富多链路冗余通信架构，以太网 + RS485 双链路可同时实现远程监控与就地调试，支持多台机组通过总线实现无功负荷均衡分配，适配全厂集中自动化管控场景。
- 内置大容量事件录波、SOE 时序记录功能，可存储上万条开关变位、保护动作、参数越限事件，带毫秒级时标，便于电网故障溯源、励磁系统动作行为分析与安全审计。
- 板载 BESTlogic™Plus 可编程逻辑功能，用户可自定义联锁、闭锁、告警、顺控逻辑，适配不同电站一次系统接线、并网控制、故障联动个性化需求；整机三防涂层工艺，宽温运行，耐粉尘、潮湿、电磁干扰，可长期 7×24 小时无人值守稳定运行。
1. 电气供电与励磁功率参数
- 控制电源：DC 24V（22~28VDC 宽范围输入），整机典型功耗 22W
- 励磁工作电源（PMG / 辅助绕组输入）：单相 / 三相交流，50~420Hz，支持 120/240/480Vac 多规格输入
- 额定励磁输出：DC 20A 连续，强励输出 30A DC（持续 10 秒），可选 32V/63V/125V 三种额定励磁电压
- 触点额定容量：可编程继电器输出 7A@24/48/125VDC 阻性负载，Watchdog C 型触点 7A@120/240VAC
- 端口绝缘耐压：所有采样、控制、通信端口对地 2000VAC/1min 工频耐压，全端口 ±4kV ESD、±2kV EFT 浪涌防护。
2. 电压电流采样参数
- 电压采样：单 / 三相三线制，量程 100/120/200/240/400/480/600Vac 可选，每相功耗＜1VA
- 电流 CT 采样：额定 1A/5A AC 可选，功耗＜1VA，支持交叉电流平衡补偿，用于多机组并联无功均分
- 模拟量远程给定：4~20mA（负载≈500Ω）、±10VDC（输入阻抗＞20kΩ）
- 测量精度：电压、电流、有功无功、励磁电压电流测量精度 ±1% FS，频率测量精度 ±0.1Hz。
3. 通信接口参数
- USB Type-B：本地软件参数下装、在线调试、录波数据导出
- RS232（9 针 DB9）：点对点就地调试、双机冗余参数跟踪同步
- RS485：Modbus RTU 协议，手拉手总线拓扑，单总线最多挂载 32 台设备
- CAN 总线：用于双机冗余励磁主从跟踪、I/O 扩展模块通信
- 以太网：100Base-TX 自适应，Modbus TCP 协议，支持 SNTP 网络时钟同步，保障全厂 SOE 时标统一。
4. 环境耐受参数
- 标准工作温度：0℃ ~ +70℃；存储运输温度：-40℃ ~ +85℃
- 运行相对湿度：5%～95% RH，无凝露、无腐蚀性酸碱、硫化气体、油气粉尘
- 抗震标准：IEC 60068-2-6，1~200Hz 频率下 0.7g 持续振动耐受
- 防护等级：裸板 IP20，安装于密闭金属控制柜内整体防护等级 IP30，内部 PCB 带三防敷形涂层
5. 结构物理参数
- 安装规格：19 英寸标准 3U 机架式安装
- 外形尺寸：133mm (H)×483mm (W)×265mm (D)
- 整机净重：3.8kg
- 壳体材质：冷轧阻燃钢板，表面防静电喷涂
- 接口配置：前面板 USB、状态运行故障指示灯；背板电压电流采样端子、I/O 端子、励磁功率输出端子、多路通信接口端子。
三、核心功能
1. 五种模式无扰闭环励磁精准调节
可根据机组运行工况自由切换 AVR 电压调节、FCR 励磁电流调节、FVR 励磁电压调节、PF 功率因数调节、VAR 无功调节五种控制方式，模式切换无冲击扰动；内置两组 PID 参数自动整定功能，高低负荷可自动切换稳定参数，搭配 PSS 电力系统稳定器，有效抑制电网低频振荡，提升并网系统暂态稳定性。
2. 多重励磁约束 + 一体化发电机继电保护
配置过励、欠励、伏赫兹、定子电流、无功五大限制功能，防止励磁越限导致机组失稳、转子过热；集成过压、低压、频率异常、逆功率、失磁、励磁短路、旋转二极管损坏等全套保护，故障时可快速封锁励磁、动作跳闸继电器，并锁存故障事件、动作参数，实现机组故障安全隔离保护。
3. 多机组并网无功均衡分配与双机冗余容错
支持通过以太网、RS485 总线实现多台同步发电机组无功负荷下垂、交叉电流补偿均衡分配，避免并网机组间无功环流；支持两台 DECS-250N 冗余热备架构，主从调节器实时跟踪给定参数，故障时无扰切换，单台调节器异常不会造成机组失压跳闸，大幅提升励磁系统运行可靠性。
4. 大容量 SOE 事件记录与故障录波分析
本地非易失存储器永久存储保护动作、开关变位、参数越限、励磁限制动作等事件，每条记录附带毫秒级高精度时标；支持故障前后多通道电气量录波、运行趋势曲线存储，可通过上位软件导出波形数据，用于电网事故分析、励磁参数整定优化、继电保护动作校验。
5. 可编程逻辑与多系统互联互通扩展
依托 BESTlogic™Plus 可编程逻辑工具，用户可自定义联动、告警、闭锁、顺控逻辑，适配现场个性化控制需求；多路工业通信接口可实现励磁运行数据、故障告警、远方参数双向交互，可扩展模拟、开关量 I/O 模块扩容点位，满足大型电站多信号采集、远方闭环调控需求。
设备上电后首先执行全硬件自检，依次校验采样回路、励磁功率单元、I/O 接口、各路通信总线，自检正常后加载预设励磁控制参数进入待机运行模式。
机组起励后，三相电压、电流互感器将发电机一次侧电气量转换为标准小信号送入调节器隔离采样回路，经真有效值运算得到机组当前电压、电流、频率、无功等参数，与运行设定值做 PID 闭环运算，输出触发脉冲控制 SCR 全桥整流回路调节励磁输出电压、电流，稳定发电机机端电压或无功功率。
运行过程中，多重励磁限制、机组保护逻辑实时监测运行工况，一旦参数超出安全阈值，限制回路优先修正励磁给定值；若发生严重故障，保护回路立即封锁 SCR 触发脉冲、动作故障继电器，同时锁存故障代码与时标。多机组并网时，通过通信总线实现无功均衡分配；双机冗余架构下，备用调节器实时跟踪主机给定参数，主机故障时无缝切换至备用机运行。所有运行事件、保护动作自动带时标存储，可通过通信或 USB 接口上传至上位监控、调试软件进行数据归档与故障分析。
- 中小型火力、水力、燃气轮发电机组：同步发电机励磁调压、并网无功调节、机组故障安全保护，孤网 / 并网双工况稳定控制。
- 油气、矿山、化工自备电厂、分布式能源电站：备用发电机组励磁系统新建、老旧模拟 AVR 励磁装置升级改造。
- 船舶、移动车载电站：同步机组恒压励磁控制，多台机组并联无功均衡分配，保障负荷波动下电网电压稳定。
- 光伏、风电配套调峰储能电站：同步调相机励磁调节，电网电压支撑、无功补偿、低频振荡抑制。
- 冶金、水泥大型自备余热发电机组：励磁系统双机冗余改造，提升机组连续运行可靠性，规避励磁故障导致全厂失电事故。
