一、概述

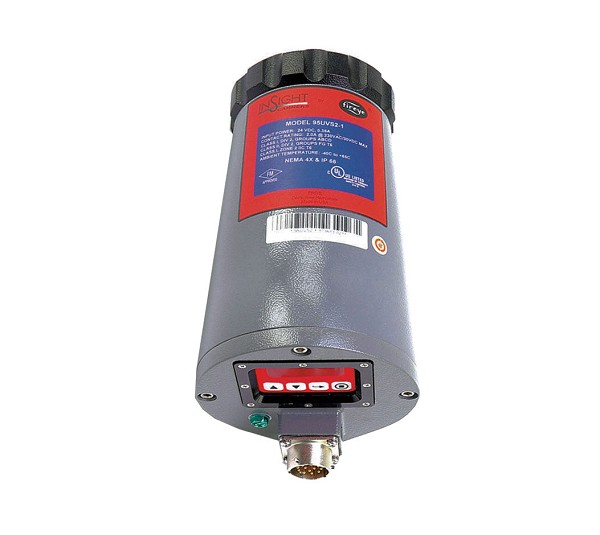

Fireye SC2L-95UVS2-1CEX是InSight 95系列防爆型微处理器集成式紫外火焰扫描检测器，专为石油化工、火电、热电、冶金等高危防爆工况燃烧设备设计，严格遵循国际防爆与燃烧安全监测标准。本设备搭载高精度紫外UV传感检测技术，配套内置电子自检回路，无需机械快门结构，可实时精准监测燃气、轻质燃油等燃料燃烧火焰状态，是工业燃烧器、锅炉、热风炉、加热炉燃烧安全联锁保护系统的核心检测硬件。
集成一体化检测、运算、输出功能，自带可调火焰阈值、频率甄别、增益调节功能，可有效屏蔽炉膛余光、高温辐射、环境杂光干扰，杜绝无火误报、有火漏报问题。设备自带4–20mA模拟量火焰强度输出、继电器开关量输出，可无缝对接各类燃烧控制器、DCS集散控制系统与安全联锁回路，适配新建防爆燃烧系统成套、老旧火焰检测设备升级替换、高危工况燃烧安全改造等场景，具备高可靠性、高抗干扰性、免维护长效运行的核心优势。
二、技术特点
1. 高精度紫外检测，燃料适配性强
采用专用紫外UV传感器，精准捕捉燃料燃烧专属紫外光谱波段（295~320nm），专门适配天然气、液化气、轻质柴油等清洁燃料火焰检测。针对气体燃烧火焰不稳定、闪烁频次高的特性，内置21种可调火焰闪烁频率档位，可根据现场燃烧工况精准匹配甄别参数，有效区分真实火焰与炉膛反光、高温炽壁、环境杂散光，大幅提升火焰判断准确率，适配各类工业燃气燃烧设备常态化监测。
2. 全程电子自检，无机械结构故障率低
摒弃传统机械式快门自检结构，搭载全电子连续自检诊断系统，设备运行全程实时监测传感器、检测回路、运算芯片、输出回路工作状态，实现全天候无间断故障自查。无机械运动部件，彻底杜绝机械卡涩、磨损、失效故障，结构稳定性大幅提升，可长期连续运行，无需频繁检修校准，适配工业无人值守燃烧系统工况。
3. 防爆合规设计，适配高危危险工况
CEX防爆认证加持，整机满足工业防爆等级规范，适配易燃易爆气体、粉尘聚集的高危作业环境，可直接安装于石化装置、油气场站、防爆锅炉房等危险区域。设备外壳采用高强度密封防爆结构，防尘、防爆、防腐蚀，可抵御现场易燃易爆介质侵蚀与突发工况冲击，完全满足高危场所燃烧安全监测的合规性与安全性要求。
4. 参数灵活可调，工况适配度极高
设备搭载前置数字显示屏与四按键操作面板，支持就地直观查看火焰强度、设备状态、故障代码、运行参数；可就地自定义调节传感器增益、火焰启停阈值、检测延时、频率甄别档位，支持四组可编程工况参数存储，可适配不同燃料配比、不同负荷工况的燃烧监测需求。自带AutoTune自动适配功能，可一键匹配现场燃烧工况，简化调试流程，降低人工调试难度。
5. 多信号输出，系统兼容性全面
集成多路标准化信号输出：专用火焰继电器输出、故障报警继电器输出、4–20mA火焰强度模拟量输出，可同时实现火焰开关联锁、故障告警、火焰强度实时远传功能。原生兼容Fireye全系燃烧控制器、主流品牌锅炉控制系统与DCS系统，接线简洁、协议通用，无需额外转接模块，可快速接入各类燃烧安全联锁系统。
6. 工业级加固结构，严苛工况长效运行
整机采用NEMA 4X防护等级密封结构，具备防尘、防潮、防水、抗震动、抗高温老化性能，工作温域宽广，可耐受工业现场温度波动、粉尘堆积、轻微振动等恶劣工况。硬件电路经过抗干扰优化设计，可抵御燃烧现场电磁干扰、电网波动，长期运行参数无漂移、检测精度稳定，支持24小时不间断连续监测。
三、规格参数
1. 基础型号参数
- 设备型号：SC2L-95UVS2-1CEX
- 品牌系列：Fireye（法耶）InSight 95系列集成式火焰检测器
- 设备类型：防爆型紫外（UV）火焰扫描检测器
- 核心技术：紫外光谱检测 + 全电子连续自检 + 微处理器智能甄别
- 适配燃料：天然气、液化气、轻质燃油等紫外光谱型燃料
- 核心功能：火焰实时监测、火焰强度采集、火焰有无逻辑判断、故障自诊断、联锁信号输出、模拟量远传
- 适配设备：工业锅炉、燃气燃烧器、热风炉、工艺加热炉、石化防爆燃烧装置
2. 检测性能参数
- 检测光谱：紫外UV波段 295nm~320nm，专属火焰光谱甄别
- 自检方式：全电子连续自检，无机械快门，全天候故障监测
- 频率甄别：内置21档火焰闪烁频率可调，精准过滤杂光干扰
- 参数调节：传感器增益、火焰ON/OFF阈值、检测延时均可自定义
- 工况存储：支持4组可编程工况参数记忆，适配多工况切换
- 检测精度：高灵敏度传感采集，低强度火焰亦可精准识别，无漏报误报
3. 电气参数
- 供电电压：标准24VDC工业直流供电
- 模拟量输出：4–20mA，对应火焰强度线性输出，适配DCS采集
- 开关量输出：火焰继电器输出、故障报警继电器输出，无源触点适配联锁逻辑
- 操作显示：8位字母数字LED显示屏 + 四按键就地操作面板
- 调试功能：支持AutoTune自动工况适配、手动参数校准、故障代码查询
- 通讯拓展：支持选配Fireye Explorer上位软件通讯，实现远程监控与参数配置
4. 环境工况参数
- 工作温度：-40℃～+70℃，超宽温域稳定工作
- 存储温度：-55℃～+125℃
- 工作湿度：5%～95%RH（非凝露），适配潮湿高温工业环境
- 防护等级：NEMA 4X 全密封防尘防水防爆结构
- 电磁兼容：符合工业EMC抗干扰标准，耐受燃烧现场电磁扰动
- 运行模式：24小时不间断连续监测，支持长期无人值守运行
5. 结构与运维参数
- 安装方式：标准现场壁挂/炉体支架安装，适配工业燃烧设备布局
- 结构特性：一体化集成设计，无机械运动部件，抗振抗冲击、故障率极低
- 状态指示：屏幕实时显示运行状态、火焰强度、故障信息，运维直观便捷
- 运维特性：免日常校准、免定期维护，故障自诊断可快速定位问题
- 替换适配：可直接替代老旧同系列紫外火检设备，无需改动系统联锁逻辑
四、工作原理
Fireye SC2L-95UVS2-1CEX火焰检测器上电后，首先完成整机硬件自检、传感回路与输出回路校验，自检无异常后进入常态化火焰监测工作模式。设备依托内置高精度紫外传感器，持续采集燃烧区域295~320nm专属紫外光谱信号，捕捉燃料燃烧产生的动态火焰闪烁信号。
采集的原始信号送入内部微处理器，通过预设的频率甄别、增益阈值、工况参数进行智能运算筛选，自动过滤炉膛高温辐射、炉壁反光、环境杂散光等无效干扰信号，精准判定现场火焰“有/无”状态，并实时解析火焰燃烧强度。
设备将处理后的火焰数据分为多路输出：一路通过继电器输出开关量信号，接入燃烧安全联锁系统，实现熄火保护、燃料切断、报警联锁功能；一路通过4–20mA模拟量信号线性传输火焰强度至DCS系统，实现远程实时监测；同时设备全程执行电子自检，一旦检测到传感器异常、回路故障、信号缺失等问题，立即触发故障继电器告警，锁定工作状态并记录故障代码，避免系统误联锁或失效，全方位保障燃烧系统运行安全。
五、应用场景
1. 防爆厂区燃气锅炉燃烧监测
广泛应用于石化、油气、煤化工等防爆高危厂区的燃气锅炉、燃气加热炉，依托CEX防爆资质适配危险区域安装要求，精准监测燃气燃烧状态，实现熄火紧急联锁保护，杜绝燃气泄漏、爆燃安全隐患，保障防爆工况燃烧设备合规、安全运行。
2. 火电/热电机组辅助燃烧系统监测
用于电厂燃气点火系统、辅助燃油燃烧器火焰监测，稳定捕捉点火火焰与稳态燃烧火焰信号，规避点火失败、中途熄火引发的机组安全隐患，适配机组启停、低负荷、稳燃等全工况监测，为锅炉燃烧安全联锁提供可靠信号支撑。
3. 老旧火焰检测系统升级改造
可直接替换老旧机械式自检、低精度紫外火检设备，无需改动现场安装支架、布线回路与联锁逻辑，通过电子自检技术彻底解决老式设备机械故障多、误报率高、维护量大的问题，快速提升燃烧系统监测精度与运行稳定性。
4. 工业工艺炉安全联锁保护
适配冶金、化工各类工艺加热炉、热风炉、裂解炉等连续运行燃烧设备，24小时不间断监测火焰状态，实时反馈燃烧强度，异常熄火时快速触发联锁停机、切断燃料，保障连续化生产线稳定运行，避免非计划停机与安全事故。
