一、概述

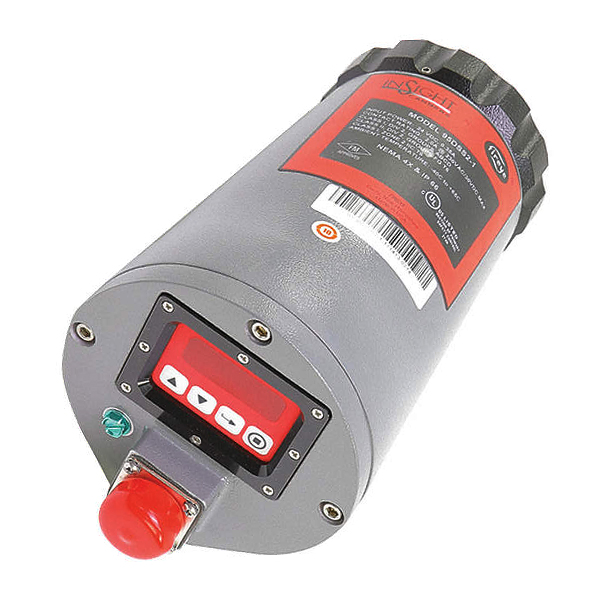

FIREYE 95DSS2-1是InSight系列高端一体化双光谱（UV+IR）火焰扫描检测器，属于锅炉、燃机、焚烧炉、工业燃烧器专用燃烧火焰监测核心设备。本设备集成紫外线（UV）与红外线（IR）双传感检测单元，采用微处理器数字化运算架构，无需外接火焰放大器，内置火焰继电器与故障继电器，可独立完成火焰识别、火焰强度运算、熄火判断、故障诊断与信号输出，是工业燃烧控制系统中保障燃烧安全、杜绝熄火爆燃、实现联锁保护的关键检测设备。
95DSS2-1为S2增强型双光谱型号，融合紫外短波灵敏探测与红外抗粉尘探测优势，解决单一光谱探测器易受日光、炉膛烟尘、高温辐射、环境灯光干扰的痛点。设备具备全自动火焰组态、智能频率识别、阈值自适应调节、硬件自校验功能，适配燃气、燃油、煤粉、生物质等多燃料燃烧工况。广泛应用于火电锅炉、燃气轮机、工业窑炉、化工加热炉、热电联产机组燃烧监测场景，支持新机配套、老旧火焰探头替换、燃烧安全系统升级改造，凭借高抗干扰、高识别率、免高频维护的特性，保障工业燃烧设备长期安全稳定运行。
二、技术特点
1. 双光谱融合检测，识别精度极高
搭载UV+IR双路独立传感探测单元，紫外波段精准捕捉火焰瞬时电离特征信号，红外波段识别火焰持续热辐射信号，双信号交叉校验、互补判定，彻底规避日光、炉膛高温背景辐射、烟尘、灯光、设备杂光导致的误判、漏判问题。可精准区分真实燃烧火焰与炉膛余温、反光、高温辐射干扰，适配复杂粉尘、高湿度、强光干扰的工业炉膛工况，火焰识别稳定性远超单一光谱探头。
2. 一体化集成设计，无需外接配套设备
设备高度集成传感器、微处理器、火焰输出继电器、故障报警继电器、4-20mA模拟量输出单元，机身一体化成型，无需外接火焰放大器、转换模块与信号处理单元，简化现场布线与系统架构。自带8位字符LED数码显示屏与四键操作面板，可就地查看火焰强度、运行参数、故障代码、检测频率，支持就地参数设定与校准，调试、运维便捷高效。
3. 智能自适应组态，适配多燃料工况
内置全自动组态识别算法，可自动捕捉不同燃料火焰的调制频率、强度特征，自适应匹配增益、检测阈值、响应延时参数，无需人工复杂标定。支持燃气、重油、轻油、煤粉、生物质等多种燃料燃烧场景切换，可手动微调参数适配特殊炉膛工况，有效解决火焰闪烁、燃烧波动、负荷变动导致的检测不稳定问题。
4. 硬件全自检防护，运行安全可控
搭载全电子自校验机制，无机械快门结构，全程实时监测传感器状态、电路回路、供电电压、信号采集链路。一旦出现探头污染、传感器故障、线路断路、供电异常、信号失效等问题，立即触发故障继电器报警，锁定故障状态并显示故障代码，杜绝设备失效盲区。同时支持1~6秒可调熄火响应时间（FFRT），可根据机组工艺要求配置熄火联锁动作，规避熄火后未燃介质积聚引发的爆燃风险。
5. 工业防爆加固，严苛工况长效运行
整机采用NEMA 4X防护等级防爆外壳，符合Class I Division 2防爆标准，适配易燃易爆工业现场环境。元器件经过宽温筛选、抗电磁干扰加固，耐受炉膛高温辐射、设备振动、粉尘堆积、湿气凝结等恶劣工况，无易损机械部件，故障率极低，支持24小时不间断连续监测，满足电站、化工、热电等长周期无人值守运行需求。
6. 标准化信号输出，系统适配性广
支持多路标准工业信号输出，继电器开关量可直接接入PLC、DCS、燃烧联锁系统，4-20mA模拟量信号线性对应0~100%火焰强度，可实时上传炉膛燃烧状态，适配各类工控系统数据采集与监控逻辑。标准化电气接口与安装结构，可直接替换老旧单光谱、分体式火焰检测器，无需大幅改造现场布线与系统程序，改造兼容性极强。
三、规格参数
1. 基础型号参数
- 设备型号：95DSS2-1
- 品牌厂商：FIREYE
- 设备类型：一体化UV+IR双光谱智能火焰扫描检测器
- 检测光谱：UV紫外295~320nm + IR红外700~1700nm 双波段融合探测
- 核心功能：火焰实时监测、火焰强度检测、熄火判定、故障自诊断、联锁信号输出、模拟量信号上传、自适应参数组态
- 适配燃料：天然气、液化气、轻油、重油、煤粉、生物质等常规工业燃料
- 适配设备：电站锅炉、燃气轮机、工业加热炉、焚烧炉、热电联产燃烧设备
- 适配场景：新机燃烧安全配套、老旧火焰探头升级替换、炉膛火焰监测系统改造、燃烧联锁保护系统配套
2. 电气性能参数
- 供电电压：标准24VDC直流供电
- 模拟量输出：4~20mA直流电流信号，对应火焰强度0~100%，最大负载750Ω
- 开关量输出：内置火焰继电器、故障继电器，无源触点输出适配联锁逻辑
- 熄火响应时间（FFRT）：1~6秒可调，适配不同机组联锁保护时序要求
- 检测模式：双光谱交叉校验、单光谱优先、自适应智能判定多模式可选
- 信号特性：火焰强度线性度高、抗干扰能力强、无频繁误报、漏报
3. 操作与显示参数
- 显示界面：8位字母数字LED滚动显示屏，实时显示火焰强度、参数、故障码
- 操作方式：四键实体按键，支持就地参数设置、阈值调节、模式切换、故障查询
- 组态功能：全自动火焰特征识别、自动参数匹配、手动精细化微调
- 故障溯源：故障代码存储、运行状态记录，支持运维溯源排查
4. 防护与环境参数
- 防护等级：NEMA 4X，防尘、防水、防腐蚀
- 防爆等级：Class I Division 2，Groups A/B/C/D防爆标准
- 工作温度：-40℃～+85℃，适配炉膛周边高温、低温工况
- 存储温度：-55℃～+125℃
- 工作湿度：5%～95%RH（非凝露），适配潮湿、粉尘工业环境
- 抗干扰性能：符合工业EMC标准，耐受炉膛高温辐射、电磁干扰、设备振动
5. 结构与运维参数
- 安装方式：炉膛标准探头支架固定式安装，适配工业炉通用安装接口
- 结构特性：一体化集成结构，无机械快门、无易损运动部件，超低故障率
- 自检机制：全程电子自校验，实时监测传感器、电路、供电、信号链路状态
- 适配系统：兼容各类DCS、PLC、燃烧安全控制系统、机组联锁保护系统
- 运维特性：免日常频繁校准，故障代码可视化，替换安装简单、调试便捷
四、工作原理
FIREYE 95DSS2-1火焰检测器上电后，首先完成整机硬件自检、传感器回路校验、供电与输出链路检测，自检正常后进入火焰监测待机模式。设备通过内置UV紫外传感器与IR红外传感器，同步采集炉膛燃烧的双波段光谱信号，分别捕捉火焰电离紫外特征与热辐射红外特征，传输至内部微处理器进行数字化解析与交叉校验判定。
运行过程中，设备智能算法自动识别火焰调制频率、燃烧强度波动特征，自适应匹配检测增益与判定阈值，实时计算火焰质量百分比。当火焰强度高于设定导通阈值时，火焰继电器吸合，向控制系统输出火焰存在信号，同时4-20mA模拟量同步上传实时火焰强度；当火焰衰减、熄火，火焰质量持续低于设定阈值并达到预设熄火响应时间（FFRT）后，火焰继电器断开，输出熄火信号，触发机组联锁保护逻辑，规避熄火爆燃风险。
设备全程实时自检，一旦检测到探头污染、传感器失效、线路故障、供电异常、信号异常等问题，立即触发故障继电器报警，锁定故障状态并显示对应故障代码，提醒运维人员及时排查。双光谱交叉判定机制可有效过滤炉膛余温、灯光、粉尘、高温背景辐射等干扰信号，全程保障火焰检测的准确性、稳定性与安全性。
五、应用场景
1. 电站锅炉燃烧安全监测
应用于火电、热电燃煤、燃气、燃油锅炉炉膛火焰监测，针对锅炉高粉尘、强辐射、负荷波动大的复杂工况，依托双光谱抗干扰优势，精准识别炉膛真实火焰，杜绝熄火漏报、干扰误报，保障锅炉启停、变负荷、满负荷运行全过程燃烧安全，为炉膛灭火保护、FSSS联锁系统提供核心检测信号。
2. 燃气轮机机组火焰检测
适配工业燃气轮机、联合循环机组燃烧室火焰监测，精准捕捉燃气火焰微弱、高频波动的燃烧特征，响应速度快、判定精度高，可快速识别熄火、脱火、回火故障，为燃机启停联锁、燃烧保护、故障停机逻辑提供可靠信号支撑，保障燃机机组稳定运行。
3. 工业窑炉与化工加热设备
广泛用于化工加热炉、工业焚烧炉、热风炉、生物质燃烧设备等场景，适配多燃料混合燃烧、火焰波动大、现场干扰强的工况，有效区分燃烧火焰与环境干扰，避免设备误停机、误联锁，保障工业生产连续稳定运行。
4. 老旧火焰检测系统升级改造
可直接替换老旧单光谱火焰探头、分体式火焰检测系统，无需改造安装支架、现场布线与系统联锁逻辑，通过双光谱智能检测技术解决老旧设备误报频繁、检测失效、抗干扰差等问题，低成本完成燃烧安全系统升级，提升机组燃烧保护可靠性。
