一、概述

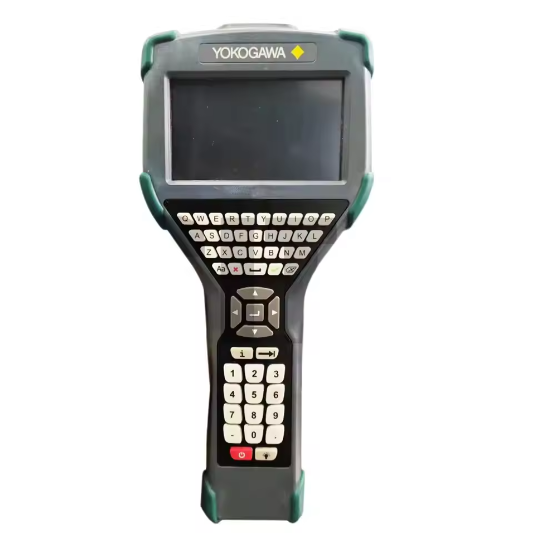

Yokogawa YHC5150X 是新一代FieldMate本安型HART智能手持式通讯器，专为工业现场HART协议智能仪表调试、组态、校准、运维与故障诊断设计。作为工业过程自动化领域通用型万能手操器，可全面兼容全球各品牌HART协议压力、温度、流量、液位、阀门定位器等智能设备，是化工、石化、电力、油气、制药等流程工业现场仪表调试、投产标定、日常巡检、故障排查的核心便携工具。
YHC5150X 搭载1GHz高速处理器、大容量内存存储与原生DD直接解析技术，无需转换翻译即可直接读取设备原厂DD文件，完美适配新型HART设备全功能组态。整机取得全球多国本安防爆认证，支持防爆危险区域现场作业，配备高亮防眩光触控彩屏与全键盘布局，搭载超长续航锂电系统，支持离线组态、在线调试、数据记录、参数备份与远程固件升级，相较传统手操器运算更快、兼容性更广、续航更强、操作更便捷，全面满足工业现场全天候、全场景仪表运维需求。
二、技术特点
1. 原生DD直读技术，全品牌全功能兼容
采用横河专属DD直接解析架构，无需中间翻译转换，可原生读取所有品牌HART智能仪表设备描述文件，完整适配最新HART7协议及向下兼容HART5、HART6协议。支持仪表全部参数组态、功能校准、自定义参数修改、设备诊断与状态监测，不存在功能阉割、参数缺失、界面错乱等兼容性问题，真正实现一台设备通调全品牌HART仪表。
2. 本安防爆设计，危险区域合规作业
整机通过ATEX、IECEx、cULus等国际权威防爆认证，防爆等级达到II 1G Ex ia IIC T4 Ga，Class I Division 1 A/B/C/D T4，可在0区、1区等易燃易爆危险工业区域安全使用。整机电路本安化设计，无电火花、无高温引燃风险，完全满足石化、油气、精细化工等高防爆等级现场作业规范。
3. 高性能硬件配置，运行流畅响应迅速
搭载1GHz工业级高速处理器，搭配256MB运行内存与512MB板载闪存，支持最高64GB SD卡外部扩容。系统运行流畅、指令响应无延迟，多参数加载、大数据量设备诊断、批量参数读写速度远超传统手操器，可快速完成复杂仪表组态与故障分析作业，大幅提升现场运维效率。
4. 高亮触控彩屏+全键盘，全天候操作适配
配备4.3英寸1/4 VGA（480×272）透射式防眩光彩色触摸屏，无需触控笔，支持徒手触控操作，户外强光、阴天弱光环境下可视效果清晰。搭配52键全QWERTY标准键盘，包含字母、数字、功能快捷键与背光按键，支持快速参数输入、设备命名、备注编辑与功能快捷调用，兼顾触控便捷性与键盘精准操作性。
5. 超长续航锂电系统，全天现场作业无忧
搭载高容量智能锂电池组，自带电池电量精准监测芯片，无需传统电池校准训练。满电状态下可连续常规作业20小时以上，续航能力为传统手操器两倍以上，完全满足工厂全天不间断巡检、批量仪表调试、现场投产标定等高强度作业需求，电池循环寿命长、性能衰减慢。
6. 全功能仪表运维，集成化作业能力
集成HART仪表参数读取、参数修改、量程校准、零点微调、设备重启、故障诊断、报警查询、历史数据记录、参数备份与恢复、设备信息建档等全维度功能。支持设备自定义快捷操作、按需帮助菜单、设备专属快捷键记忆，可快速定位仪表故障、修正工艺参数、完成投产验收，一站式解决现场仪表各类运维问题。
7. 支持远程升级与PC联动，运维扩展性强
支持FC Manager上位软件联动，可实现设备固件远程在线升级、DD库更新、仪表数据导出、组态文件管理、设备台账归档。无需返厂即可完成系统迭代与功能更新，大幅降低设备维护成本，同时支持批量仪表数据管理，适配智能化工厂仪表运维体系。
8. 工业加固便携结构，严苛工况耐用可靠
整机采用工业级加固壳体，抗摔、防滑、防尘、防潮，适配现场磕碰、粉尘、潮湿、温差波动等复杂工况。机身尺寸紧凑、重量轻便，单手可握持操作，便携性极强，适合现场高空、狭小机柜、户外装置区等各类作业场景。
三、规格参数
3.1 基础硬件参数
- 设备型号：YHC5150X（FieldMate HART手持通讯器）
- 品牌厂商：Yokogawa（日本横河电机）
- 处理器主频：1GHz 工业高速处理器
- 运行内存（RAM）：256MB
- 板载闪存（Flash）：512MB
- 外部存储：支持最大64GB SD卡扩容
- 显示屏：4.3英寸 1/4 VGA 480×272 透射式防眩光彩色触控屏
- 键盘配置：52键全QWERTY背光键盘，含字母、数字、方向、功能快捷键
- 整机尺寸：303mm × 142mm × 48mm
- 整机重量：约0.91kg（含电池）
3.2 通讯与协议参数
- 支持协议：HART5、HART6、HART7 全版本协议兼容
- 解析技术：原生DD直接读取，无翻译损耗，全功能适配
- 通讯方式：标准HART总线点对点通讯
- 联动功能：支持PC端FC Manager软件数据同步、固件升级、参数管理
- 设备兼容：兼容横河、罗斯蒙特、E+H、西门子、霍尼韦尔等全品牌HART智能仪表
3.3 供电与续航参数
- 供电类型：可拆卸智能锂离子电池组（原厂型号：1W-9A820-1）
- 续航能力：标准工况连续工作≥20小时
- 电池特性：内置电量计量芯片，无需电池校准训练，精准显示剩余电量
- 充电方式：专用充电底座充电（充电底座非本安，仅限安全区域使用）
3.4 环境工况参数
- 工作温度：-10℃～+50℃
- 储运温度：-20℃～+60℃
- 工作湿度：10%～90%RH（非凝露）
- 防护特性：工业防尘防潮，抗轻微振动与磕碰，适配现场复杂工况
- 语言支持：多语言系统，适配国内外现场操作需求
四、工作原理
Yokogawa YHC5150X 基于标准HART总线通讯原理工作，通过专用通讯线缆接入工业4～20mA HART仪表回路，从回路中获取仪表供电与数字信号。设备上电初始化后，自动识别回路内HART智能设备，通过原生DD解析技术读取设备原厂设备描述文件，精准解析仪表型号、参数清单、功能菜单与诊断信息，无需中间转换即可实现全功能交互。
运维人员可通过触控屏与全键盘完成仪表量程修改、零点校准、参数组态、设备标签编辑、故障代码读取、报警复位等操作，手操器实时下发指令至现场仪表，同步回传仪表运行数据与状态信息，实现仪表参数双向读写与精准调试。作业过程中自动记录操作日志与设备运行数据，支持本地存储与PC端导出归档。
整机本安电路架构严格限制回路电压、电流与功率，杜绝电火花与高温引燃风险，保障易燃易爆区域作业安全。设备支持固件与DD库远程更新，持续适配新款HART智能仪表，长期保持设备兼容性与功能先进性。
五、应用场景
1. 流程工业现场仪表调试与投产
广泛应用于化工、石化、油气、电力、制药、水处理等行业，用于压力、温度、流量、液位、阀门定位器等HART智能仪表的出厂调试、现场安装投产、量程标定、参数初始化，是装置开车投产阶段的核心调试工具。
2. 日常巡检与设备故障诊断
用于工厂日常仪表巡检、在线状态监测、故障排查与异常复位，可快速读取仪表故障代码、报警信息、自诊断状态，精准定位仪表漂移、线路故障、参数错乱、设备老化等问题，大幅缩短仪表故障处理时长，保障工艺稳定运行。
3. 防爆危险区域合规作业
凭借全域本安防爆认证，可在石化装置区、储罐区、油气场站、化工反应车间等易燃易爆0区、1区危险区域安全作业，完全满足高危工业场景的防爆规范与安全作业要求。
4. 仪表参数归档与智能化管理
支持仪表组态参数备份、批量数据导出、设备台账建档，可联动PC上位软件完成全厂仪表参数统一管理、版本比对、变更记录追溯，适配智能工厂、数字化车间的仪表全生命周期运维体系。
