PROSOFT PTQ-PDPMV1
一、功能概述
在工业自动化控制系统不断演进的当下，设备间稳定、高速且精准的通信成为保障生产流程顺畅的关键。PROSOFT PTQ-PDPMV1 作为一款专为工业环境打造的 PROFIBUS DPV1 主站模块，在这一领域发挥着核心纽带作用。它致力于在复杂的工业网络架构中，实现不同设备与控制系统间高效的数据交互，为各类工业自动化场景提供坚实的通信基础。
PTQ-PDPMV1 的核心功能在于构建起 PROFIBUS 网络与处理器之间的通信桥梁。它能够无缝衔接遵循 PROFIBUS DPV0/DPV1 协议的从站设备与主处理器，让数据在二者间顺畅传输。从本质上讲，该模块可视为一个智能的输入 / 输出接口，在 PROFIBUS 网络侧接收从站设备传来的数据，经内部处理后，准确无误地传递给与之相连的处理器；反之，将处理器发出的控制指令高效地分发至各个从站设备，确保整个工业自动化系统协调有序运行。
二、技术参数
1. 通信速率与从站支持数量
PTQ-PDPMV1 具备出色的通信性能，支持高达 12Mbps 的数据传输速率。这一高速率使得大量数据能够在极短时间内完成交换，满足对实时性要求严苛的工业应用场景，如高速生产线控制、精密流程监控等。在这些场景中，设备状态数据、控制指令需及时准确传输，12Mbps 的速率可确保信息无延迟送达，维持生产过程的高效与稳定。
在从站连接能力上，该模块表现同样卓越，最多可支持 125 个从站设备接入同一网络。这为构建大规模工业自动化网络提供了可能，无论是大型工厂中分布广泛的各类传感器、执行器，还是复杂生产线上数量众多的智能设备，都能通过 PTQ-PDPMV1 整合在一个统一的 PROFIBUS 网络中，实现集中管理与协同工作。
2. 电气特性
从电气参数来看，PTQ-PDPMV1 工作电压为 24V DC，这是工业领域中极为常见的供电标准，便于与现有的工业电源系统相适配。在工业现场，电源稳定性至关重要，该模块针对这一需求进行了优化设计，具备良好的电源适应性，能够在一定范围内的电压波动下稳定工作，有效降低因电源不稳定导致的通信故障风险。
同时，模块内部电路在设计时充分考虑了电气隔离与抗干扰能力。输入 / 输出与控制电路之间采用先进的隔离技术，可有效抵御工业现场常见的各类电气干扰，如变频器产生的高频噪声、大型电机启停引发的电磁脉冲等，确保数据传输的准确性和稳定性，避免干扰信号对通信数据造成误码或丢失，保障工业通信网络可靠运行。
3. 环境适应性指标
工业环境复杂多变，PTQ-PDPMV1 在设计阶段就充分考量了环境因素，拥有出色的环境适应能力。其工作温度范围跨度极大，从 - 40°C 至 + 85°C，无论是在极寒的户外工业设施，如北方冬季的露天矿山开采设备，还是在酷热的工厂车间，如南方高温环境下的钢铁冶炼厂，该模块都能正常运转，保持稳定的通信性能，不受温度变化影响。
在湿度方面，模块可适应相对湿度 5% 至 95%（无冷凝）的环境。此外，其电路板表面经过特殊处理，涂覆有防护涂层，能有效防止灰尘、油污、盐雾等污染物侵蚀内部精密电路，延长设备使用寿命，确保在恶劣工业环境中长期稳定工作，为工业通信提供持续可靠的保障。
4. 硬件架构与固件升级
在硬件架构上，PTQ-PDPMV1 采用了先进的设计方案，以西门子 ASIC ASPC2 Step E 芯片为核心，搭配英飞凌 C165 微处理器。这种强强联合的芯片组合赋予模块强大的数据处理能力与高效的通信控制性能。西门子 ASIC 芯片在工业通信领域以其稳定性和高速处理能力著称，而英飞凌 C165 微处理器则为模块提供了灵活的运算与控制功能，二者协同工作，确保模块在复杂工业通信任务下能够稳定、高效运行。
值得一提的是，该模块的固件具备 Flash 可升级特性。这意味着随着技术的不断发展与应用需求的变化，用户可通过简单的升级操作，为模块赋予新的功能、优化通信性能或修复潜在的漏洞。只需按照 ProSoft 提供的升级指南，通过特定的通信接口将最新固件程序传输至模块，即可完成升级，无需复杂的硬件更换过程，极大地延长了模块的使用寿命与应用价值，使其能够持续适应不断演进的工业自动化通信需求。
三、功能特性
1. 强大的通信协议支持
PTQ-PDPMV1 的一大显著优势在于对 PROFIBUS DPV1 协议的深度支持。DPV1 协议作为 PROFIBUS 家族中的进阶版本，相较于基础的 DPV0 协议，新增了诸多高级功能，如支持非周期性参数数据传输、增强的诊断功能以及对报警指示与确认的高效处理机制等。PTQ-PDPMV1 充分利用这些特性，能够与各类支持 DPV0/DPV1 协议的从站设备实现全方位、深层次的通信交互。
在实际应用中，通过 DPV1 协议的非周期性参数数据传输功能，主处理器可随时根据生产需求，灵活地对从站设备的参数进行读取或修改，而无需受限于周期性数据传输的固定节奏。这一特性在设备调试、工艺参数临时调整等场景中尤为实用，可极大提高工业自动化系统的灵活性与响应速度。同时，其对增强诊断功能以及报警处理机制的支持，使得系统能够实时、精准地监测从站设备的运行状态，一旦发现异常，立即发出报警信号并详细反馈故障信息，为快速故障排查与设备维护提供有力支持，有效提升工业生产系统的可靠性与稳定性。
2. 便捷的配置与管理工具
为降低用户在工业通信网络搭建与管理过程中的技术门槛，提高工作效率，ProSoft 为 PTQ-PDPMV1 配套了功能强大且操作简便的配置与管理工具。其中，ProSoft Configuration Builder 软件是核心配置工具，它为用户提供了一个基于 PC 的直观操作界面，通过该软件，用户可轻松完成对 PTQ 模块以及整个 PROFIBUS 网络的设计、配置与实时监控工作。
在网络设计阶段，用户可利用软件提供的图形化界面，以拖拽、设置参数等简单操作，便捷地构建出符合实际工业应用需求的网络拓扑结构，定义各个从站设备在网络中的位置、地址以及与主站模块的连接关系等关键信息。在配置环节，软件支持对模块的各项通信参数，如数据传输速率、通信超时时间、从站设备的输入 / 输出数据映射关系等进行精细设置，确保网络通信性能达到最优。此外，在系统运行过程中，用户还可借助该软件实时监控网络通信状态，查看各个从站设备的数据传输情况、模块的工作状态以及是否存在通信故障等信息，以便及时发现并解决潜在问题，保障工业通信网络稳定运行。
3. 多软件兼容性与数据交互
PTQ-PDPMV1 在软件兼容性方面表现卓越，能够与多种工业自动化领域常用的编程与监控软件无缝协作。在编程软件层面，它与施耐德电气的 Unity Pro XL、Concept、ProWorx 等常见量子编程工具高度兼容，无论是使用梯形图、功能块图还是结构化文本等编程语言进行项目开发，工程师都可借助这些熟悉的编程环境对 PTQ-PDPMV1 模块进行集成与控制，无需额外学习新的编程框架，大大降低了开发成本与时间成本。
在数据交互方面，模块可作为一个标准的输入 / 输出模块，与处理器的内存实现高效数据传输。通过这种方式，它能够顺畅地将从 PROFIBUS 网络中采集到的从站设备数据传递给处理器进行分析与处理，同时将处理器生成的控制指令准确无误地发送回从站设备。并且，模块支持多种数据类型，如量子数据类型 3X、4X 等，可满足不同工业应用场景下对数据格式多样化的需求，确保在整个工业自动化系统中，数据能够在不同设备与软件之间准确、高效地流动，为实现智能化、精准化的工业生产控制提供坚实的数据交互基础。
4. 热备功能支持
对于一些对工业通信连续性要求极高的关键应用场景，如电力能源生产、化工过程控制等，任何短暂的通信中断都可能引发严重后果。PTQ-PDPMV1 充分考虑到这一需求，支持热备功能，能够为工业通信网络提供冗余保障，确保系统在主模块出现故障时仍能持续稳定运行。
在热备模式下，系统可配置多个 PTQ-PDPMV1 模块协同工作，其中一个为主用模块，负责实时处理网络通信任务，而其他模块则作为备用模块处于热备状态。这些备用模块时刻监测主用模块的工作状态，一旦检测到主用模块出现故障，如硬件损坏、通信链路中断等，备用模块能够在极短时间内自动切换为主用状态，无缝接管网络通信任务，确保数据传输不中断，整个工业自动化系统继续正常运行。具体而言，在标准配置中，每个机架最多可支持六个 PTQ-PDPMV1 模块，而在热备实施方案中，最多可配置四个模块用于热备，这种灵活的配置方式能够根据不同工业场景的实际需求，提供恰到好处的冗余保障，在提高系统可靠性的同时，有效控制成本。
四、应用场景
1. 电力能源行业
在火力发电站的自动化控制系统中，PTQ-PDPMV1 发挥着不可或缺的作用。在锅炉燃烧控制系统中，它连接着众多用于监测温度、压力、流量等参数的传感器以及控制燃烧器风门开度、给煤机转速等执行机构的从站设备。通过 PROFIBUS 网络，模块实时采集传感器数据并上传至主控制系统，主控制系统根据这些数据进行运算与分析，生成相应的控制指令，再经由 PTQ-PDPMV1 精准地发送至各个执行机构，实现对锅炉燃烧过程的精确控制，确保燃烧效率最大化、污染物排放最小化。
在变电站自动化系统中，PTQ-PDPMV1 用于连接智能电表、继电保护装置、断路器控制器等设备。它不仅能够快速准确地采集电力参数，如电压、电流、功率因数等，还能及时传递断路器分合闸控制指令、继电保护动作信号等关键信息，保障变电站设备稳定运行，确保电力系统的安全、可靠供电。例如，当系统检测到某条输电线路出现过载或短路故障时，PTQ-PDPMV1 能够迅速将故障信息传递给继电保护装置，同时接收保护装置发出的跳闸指令，并快速准确地控制相应断路器动作，切断故障线路，避免事故扩大，维护电力系统的稳定运行。
2. 石油化工领域
在大型石油炼制装置中，PTQ-PDPMV1 承担着连接各类关键设备的重任。在原油蒸馏过程中，它将温度传感器、压力传感器、流量调节阀等从站设备接入 PROFIBUS 网络，实现对蒸馏塔内温度、压力、物料流量等参数的实时监测与精确控制。通过对这些参数的精准调控，确保原油在最佳工艺条件下进行蒸馏，提高产品质量与生产效率。例如，根据蒸馏塔不同位置的温度变化，主控制系统通过 PTQ-PDPMV1 及时调整相应位置的流量调节阀开度，优化物料在塔内的分布，保证蒸馏过程稳定、高效进行。
在化工生产过程中，对于一些涉及危险化学品的反应釜控制系统，安全至关重要。PTQ-PDPMV1 可连接反应釜内的温度、压力、液位传感器以及进料泵、出料阀、搅拌电机等设备的控制器。模块实时采集反应釜内的关键参数，一旦检测到参数异常，如温度过高、压力超出安全范围等，立即将报警信息上传至主控制系统，并根据预设的安全策略，通过 PROFIBUS 网络迅速发送控制指令，关闭进料阀、启动冷却系统、停止搅拌电机等，防止危险事故发生，保障化工生产过程的安全与稳定。
3. 智能制造与自动化生产线
在现代化的汽车制造工厂中，自动化生产线高度复杂，涉及众多机器人、自动化装配设备、传感器以及物料输送系统。PTQ-PDPMV1 作为通信中枢，将这些设备有机连接在一起。例如，在汽车车身焊接生产线中，它连接着焊接机器人的控制器、焊缝检测传感器、物料搬运机器人以及生产线控制系统。通过 PROFIBUS 网络，模块实现了焊接参数的实时调整、焊缝质量的在线监测、物料搬运过程的精准控制以及生产线各环节之间的协同作业。当检测到焊缝质量出现偏差时，传感器数据通过 PTQ-PDPMV1 上传至主控制系统，主控制系统随即调整焊接机器人的焊接参数，并将调整指令通过模块下达至机器人控制器，确保焊接质量符合标准，提高汽车车身的焊接精度与生产效率。
在电子设备制造行业的自动化生产线上，PTQ-PDPMV1 同样发挥着关键作用。在手机主板贴片生产过程中，它连接着贴片机、SPI（锡膏印刷检测）设备、AOI（自动光学检测）设备以及生产线管理系统。模块实时采集贴片机的工作状态、贴片精度数据，SPI 设备检测到的锡膏印刷质量数据，AOI 设备检测到的焊点质量数据等，并将这些数据上传至生产线管理系统进行分析与处理。同时，生产线管理系统根据生产计划与质量要求，通过 PTQ-PDPMV1 向贴片机发送贴片程序、向 SPI 设备和 AOI 设备发送检测参数调整指令等，实现整个贴片生产过程的自动化、智能化控制，提高产品质量与生产效率，降低生产成本。
五、安装与维护指南
1. 安装步骤
（1）机柜规划与导轨安装
在安装 PTQ-PDPMV1 之前，需依据控制柜的整体布局，精心规划模块的安装位置。选择适配的标准 DIN 导轨，利用配套的安装螺丝将导轨稳固地固定在控制柜内部。务必确保导轨安装水平、无倾斜，为后续模块的安装提供坚实、稳定的支撑基础，避免因导轨安装不当导致模块在运行过程中出现松动、位移等问题，影响通信稳定性。
（2）模块安装与固定
从防静电包装中小心取出 PTQ-PDPMV1 模块，操作过程中需严格佩戴防静电手环，防止人体静电对模块内部精密电路造成损坏。将模块沿着 DIN 导轨缓慢、平稳地推入，直至模块底部的卡扣与导轨完全紧密卡合，此时可初步确认模块安装到位。为进一步确保模块在运行过程中不会因振动等因素而松动，需使用模块侧面配备的固定螺丝进行紧固，通过这种双重固定方式，保障模块在工业现场复杂环境下长期稳定运行。
（3）接线操作
接线环节需严格按照电气规范与实际应用需求进行。在电源接线方面，将模块的电源接线端子与 24V DC 电源可靠连接，连接过程中务必仔细核对电源极性，确保正确无误后进行紧固，避免因电源极性接反而损坏模块。对于 PROFIBUS 网络接线，使用符合 PROFIBUS 标准的专用电缆，将模块的 PROFIBUS 接口与从站设备的对应接口按规定的接线方式连接，确保信号传输可靠。同时，注意电缆的屏蔽层应妥善接地，以有效降低外界电磁干扰对通信信号的影响，保障数据传输的准确性与稳定性。在整个接线过程中，必须确保系统处于断电状态，避免因带电操作引发触电危险或造成设备短路损坏。
（4）软件配置与网络连接测试
完成硬件安装与接线后，需借助 ProSoft Configuration Builder 软件对 PTQ-PDPMV1 模块进行配置。首先，通过以太网接口将安装有配置软件的 PC 与模块连接，确保网络通信正常。打开配置软件，按照实际工业应用需求，在软件界面中对模块的通信参数，如 PROFIBUS 网络地址、数据传输速率、从站设备的输入 / 输出数据映射关系等进行详细设置。设置完成后，进行网络连接测试，通过软件工具检查模块与各个从站设备之间的通信状态，确保数据能够正常传输。若在测试过程中发现通信故障，需仔细排查硬件连接、软件配置等方面的问题，直至网络通信恢复正常，方可进行后续操作。
2. 日常维护要点
（1）状态监测

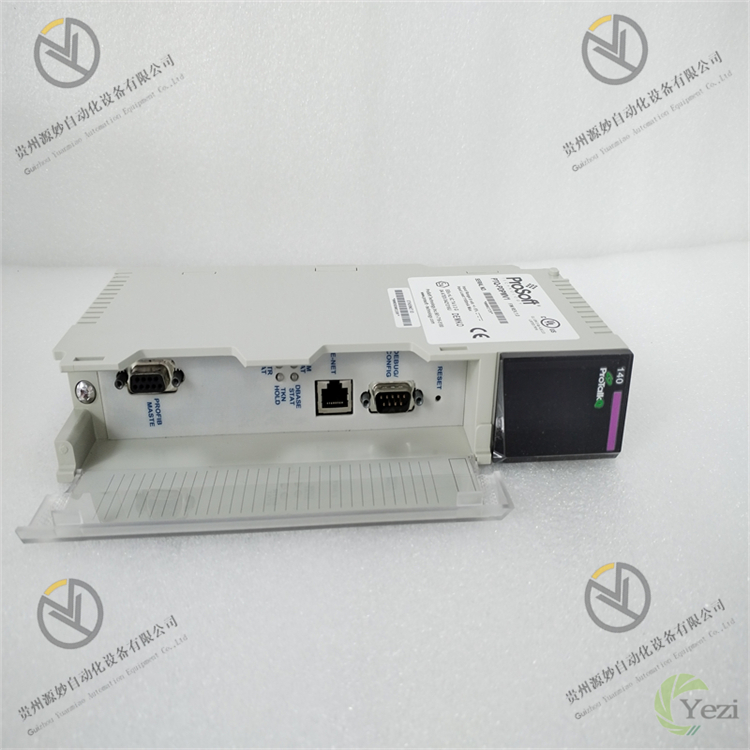

日常运维过程中，通过模块前面板的 LED 指示灯可直观、实时地监测模块的工作状态。正常情况下，电源指示灯（PWR）应持续稳定地呈现绿色常亮状态，这表明模块供电正常，电力供应稳定可靠；运行指示灯（RUN）应规律地闪烁绿色，指示模块正处于正常运行状态，内部各项功能有序运转；通信指示灯（COM）则会根据实际通信活动情况闪烁，若通信正常，其闪烁应具有明显的规律性。一旦某个指示灯出现异常状态，如 PWR 灯熄灭，可能意味着电源供应中断或存在供电故障；RUN 灯常亮或不亮，可能表示模块内部出现死机、程序运行异常等问题；COM 灯长亮或不闪烁，则大概率是通信链路出现故障，如网络电缆松动、接口损坏或通信参数配置错误等。当发现指示灯异常时，运维人员需及时依据指示灯状态信息，结合实际情况进行深入排查，快速定位并解决潜在故障。
同时，借助配套的 ProSoft Configuration Builder 软件或集成在工业自动化系统中的监控平台，定期对模块的运行参数进行详细查看与分析。重点关注通信数据流量、数据传输错误率、从站设备的连接状态以及模块自身的温度等参数。若发现通信数据流量异常波动，数据传输错误率超出正常范围，或者部分从站设备连接状态不稳定，以及模块温度过高（接近或超出正常工作温度范围）等情况，可能预示着模块存在潜在故障风险或通信网络
