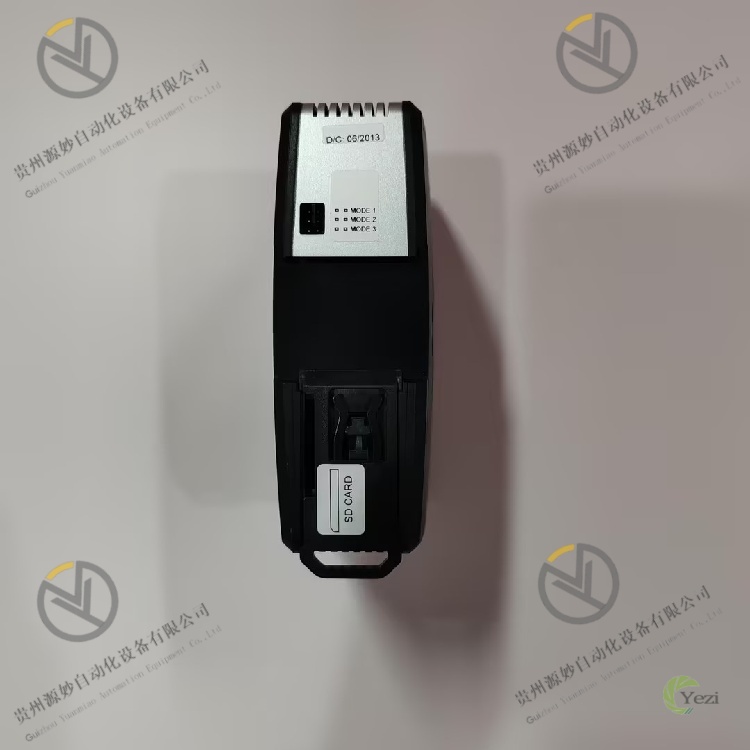

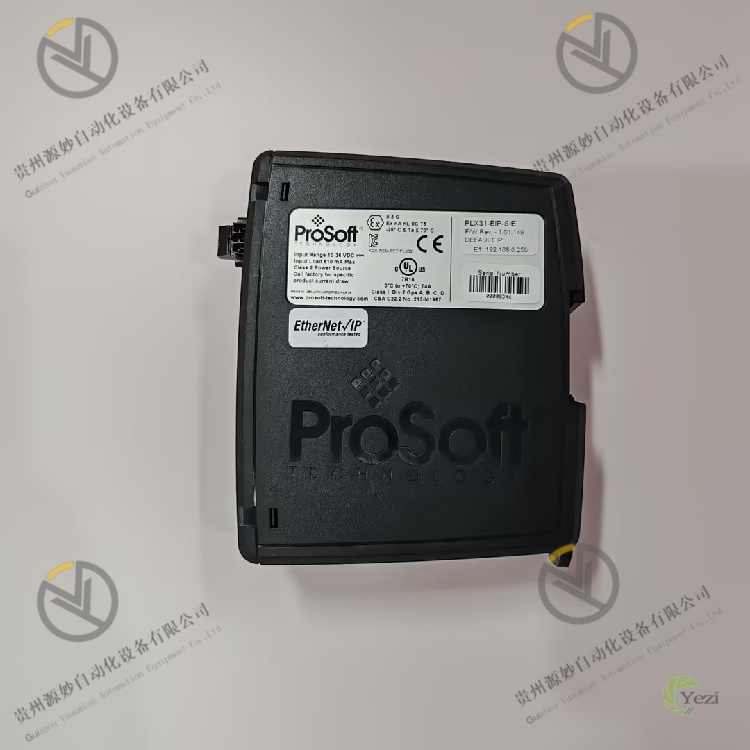

ProSoft PLX31-EIP-SIE

一、技术参数

1. 通信核心参数：支持双协议栈架构，主协议为以太网/IP（EtherNet/IP），兼容TCP/IP、UDP等基础网络协议；串行协议支持RS-232、RS-422、RS-485多种接口类型，可配置为ASCII、RTU（Modbus RTU）、DF1等常用串行通信协议；以太网/IP通信速率10/100Mbps自适应，支持全双工/半双工模式；串行通信速率1200bps~115200bps可调，数据位7/8位可选，停止位1/2位可选，校验位（奇校验/偶校验/无校验）可配置；数据转发延迟≤10ms，确保实时性数据交互需求；支持最多128个并发通信连接，适配多设备接入场景。

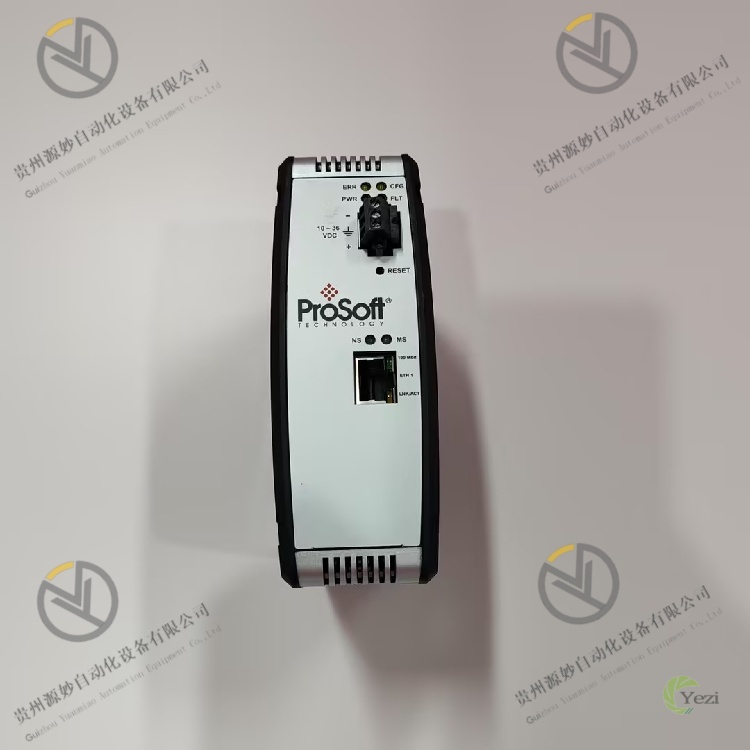

2. 接口与扩展参数：配备1个以太网RJ45接口（支持以太网/IP），1个串行接口（可通过跳线配置为RS-232/422/485）；串行接口具备光电隔离保护，隔离电压≥250V AC；以太网接口支持Auto-MDI/MDI-X自动交叉，无需专用交叉线缆；支持通过以太网接口进行固件升级与参数配置，无需额外编程器；无本地扩展接口，通过软件配置实现协议功能扩展。
3. 电源与功耗参数：支持宽电压直流供电，输入电压范围10V DC~30V DC，典型输入24V DC；额定工作功耗≤5W，待机功耗≤1W；具备电源反接保护（≤30V DC无损坏）、过压保护（≥32V DC自动切断供电）功能，确保供电安全；电源接线采用插拔式端子，适配12AWG~22AWG导线。
4. 环境与可靠性参数：工作温度范围-20℃~60℃，存储温度范围-40℃~85℃；相对湿度5%~95%（无凝露）；防护等级IP20（模块式设计），适配控制柜内安装；抗振动性能符合IEC 60068-2-6标准（10Hz~500Hz，加速度2g），抗冲击性能符合IEC 60068-2-27标准（15g，11ms半正弦波）；平均无故障工作时间（MTBF）≥200000小时，支持24/7连续运行。
5. 安全与认证参数：具备完善的工业安全认证，包括UL/cul Class I Div II认证、ATEX Zone 2认证、CE认证、CB安全认证及RoHS环保认证；符合美国国家电气规范（NFPA 70）第501-4(b)条关于Class I、Division 2布线要求，及加拿大电气规范第18-1J2条要求；支持通信故障诊断与报警，通过以太网/IP状态位反馈设备运行状态。

二、功能特点

1. 多协议透明转换，异构系统集成高效：采用硬件级协议解析引擎，实现以太网/IP与串行协议（ASCII/Modbus RTU/DF1等）的双向透明转换，无需对原有PLC程序或设备通信逻辑进行修改，即可完成不同协议设备的互联；例如在食品饮料加工场景中，可将采用RS-485 Modbus RTU协议的温度传感器数据转换为以太网/IP信号接入PLC系统，确保加工过程温度数据实时上传；支持数据帧过滤与映射功能，可自定义需要转发的数据字段，减少无效数据传输，提升通信效率。
2. 宽域环境适配，复杂工况稳定运行：凭借-20℃~60℃的宽工作温度范围及5%~95%的湿度适应能力，可适配汽车制造车间、石油天然气开采现场等不同温湿度环境；通过UL/cul Class I Div II及ATEX Zone 2认证，可安全应用于含有易燃气体的危险工业场景，如石油化工生产区；串行接口采用光电隔离设计，有效抵御工业现场接地环路干扰，以太网接口具备抗电磁干扰能力，在变频器、电机等强干扰源附近仍能保持通信稳定，通信误码率≤0.001%。
3. 灵活便捷配置，部署效率大幅提升：支持两种配置方式，既可以通过ProSoft Configuration Builder（PCB）软件进行图形化参数配置，直观设置通信协议、波特率、数据位、IP地址等关键参数，也可通过以太网/IP网络进行远程配置，无需现场连接电脑；配置文件支持导出与导入，对于批量部署场景可快速复制配置参数，缩短部署时间；软件内置协议诊断工具，可实时监控通信数据帧，便于排查通信故障。
4. 高可靠性设计，保障通信连续稳定：采用工业级元器件与冗余电路设计，配合≥200000小时的MTBF指标，确保长期连续运行无故障；具备通信断线重连功能，当以太网或串行通信链路意外中断后，恢复连接时可自动恢复数据传输，无需人工干预；电源反接、过压保护功能可有效避免接线错误或供电波动导致的设备损坏，降低运维成本。
5. 广泛行业适配，应用场景多元：凭借丰富的行业认证与协议兼容性，广泛应用于多个工业领域；在汽车制造业中，支持各类机械间的实时数据共享，通过设备状态数据采集实现预测性维护，降低运营成本；在石油天然气开采场景中，可将现场串行协议的压力、流量传感器数据转换为以太网/IP信号接入中央控制系统，实现远程监控；在矿产加工、造纸印刷等流程工业中，可完成分散设备的集中监控与数据交互，提升生产管理效率。

三、工作原理

1. 通信参数初始化：设备上电后，首先加载通过配置软件预设的通信参数，包括以太网/IP的IP地址、子网掩码、网关，串行协议的类型（Modbus RTU/ASCII等）、波特率、数据位、校验位，以及数据映射规则、过滤条件等；初始化完成后，通过指示灯反馈设备就绪状态，以太网接口与串行接口进入待通信状态。
2. 信号接收与预处理：当以太网侧设备（如PLC）发送以太网/IP数据帧时，以太网接口接收数据后经CRC校验确认数据完整性，剔除错误数据帧；当串行侧设备（如传感器）发送串行数据时，串行接口接收数据后进行电平转换与噪声过滤，通过光电隔离电路隔离外部干扰信号，确保输入数据的稳定性；预处理后的有效数据送入协议解析单元。
3. 协议解析与数据转换：协议解析单元采用双引擎并行处理架构，分别对应以太网/IP与串行协议；对于以太网/IP数据帧，解析单元提取其中的应用数据单元（ADU），根据预设的数据映射规则，将需要转发的数据转换为串行协议对应的数据包格式；对于串行数据帧，解析单元按照对应的串行协议（如Modbus RTU）解析地址码、功能码、数据域等信息，转换为以太网/IP数据帧的有效载荷；转换过程中，对数据格式进行自动适配，确保数据精度无损失。
4. 数据转发与输出：转换后的数据包经校验无误后，由对应的通信接口输出；以太网侧输出时，按照以太网/IP协议封装数据帧，通过RJ45接口发送至目标PLC或上位系统；串行侧输出时，按照配置的串行协议格式，通过RS-232/422/485接口发送至传感器、执行器等终端设备；支持数据广播与点对点传输两种模式，可根据应用场景灵活选择。
5. 状态监测与故障处理：设备内置状态监测单元，实时监测以太网链路连接状态、串行接口通信状态、电源电压等关键参数；若检测到以太网断线、串行通信超时、电源电压异常等故障，立即更新设备状态寄存器，并通过指示灯（如以太网链路灯、故障灯）直观反馈；同时，可通过以太网/IP状态位将故障信息上传至上位系统，便于运维人员及时排查；故障恢复后，设备自动恢复正常通信，无需人工重启。

四、常见故障及解决办法

1. 故障1：以太网/IP通信中断，无法与PLC建立连接可能原因：IP地址配置错误（与PLC不在同一网段）、以太网线缆破损或接触不良、网关与PLC之间存在网络防火墙阻隔、以太网接口故障。
2. 解决办法：① 通过配置软件检查网关IP地址、子网掩码、网关参数，确保与PLC网络参数在同一网段，必要时通过软件重新配置；② 更换以太网线缆，用网络测线仪检测线缆通断，重新插拔并紧固RJ45接口；③ 检查网络防火墙设置，开放网关与PLC之间的通信端口（如以太网/IP默认端口），或临时关闭防火墙测试；④ 更换备用网关测试，若故障消失则为原网关以太网接口故障，需维修或更换设备。
3. 故障2：串行通信无数据，传感器数据无法上传可能原因：串行接口类型配置错误（RS-232/422/485跳线设置错误）、波特率/数据位/校验位与设备不匹配、串行线缆接线错误（如RS-485正负极接反）、串行接口光电隔离损坏。
4. 解决办法：① 核对传感器通信接口类型，调整网关串行接口跳线（如RS-485需短接对应引脚），确保接口类型一致；② 查阅传感器手册，确认通信参数（波特率等），通过配置软件修改网关串行参数，确保两者一致；③ 按照“正接正、负接负”原则检查RS-485/422接线，RS-232需确认TX/RX引脚对应连接，重新接线并紧固；④ 用示波器测量串行接口输出信号，若无信号则为光电隔离或接口电路故障，需更换网关。
5. 故障3：设备上电无响应，指示灯不亮可能原因：电源电压异常（低于10V或高于30V）、电源接线松动或反接、电源模块故障、网关内部电源电路损坏。
6. 解决办法：① 用万用表测量电源输入电压，确保在10V DC~30V DC范围内，电压异常则检查电源模块或供电线路；② 检查电源接线端子，重新插拔并紧固，确认正负极接线正确，无反接情况；③ 更换备用电源模块测试，若仍无响应则为网关内部电源电路故障，需维修或更换设备；④ 检查电源线路是否存在短路，排除短路后重新上电测试。
7. 故障4：数据传输错误，接收数据与实际不符可能原因：数据映射规则配置错误（字段对应关系错误）、通信干扰导致数据丢包、串行协议校验方式不匹配、固件版本过低存在漏洞。
8. 解决办法：① 打开配置软件，核对数据映射表，确保网关与设备的数据字段对应关系正确，重新配置后测试；② 将网关与干扰源（如变频器）间距调整至≥1.5m，串行线缆更换为双屏蔽电缆并单端接地，以太网线缆采用屏蔽网线；③ 确认网关与设备的校验方式（奇/偶/无校验）一致，修改参数后重新通信；④ 登录ProSoft官网下载最新固件，通过配置软件升级网关固件，修复已知漏洞。
