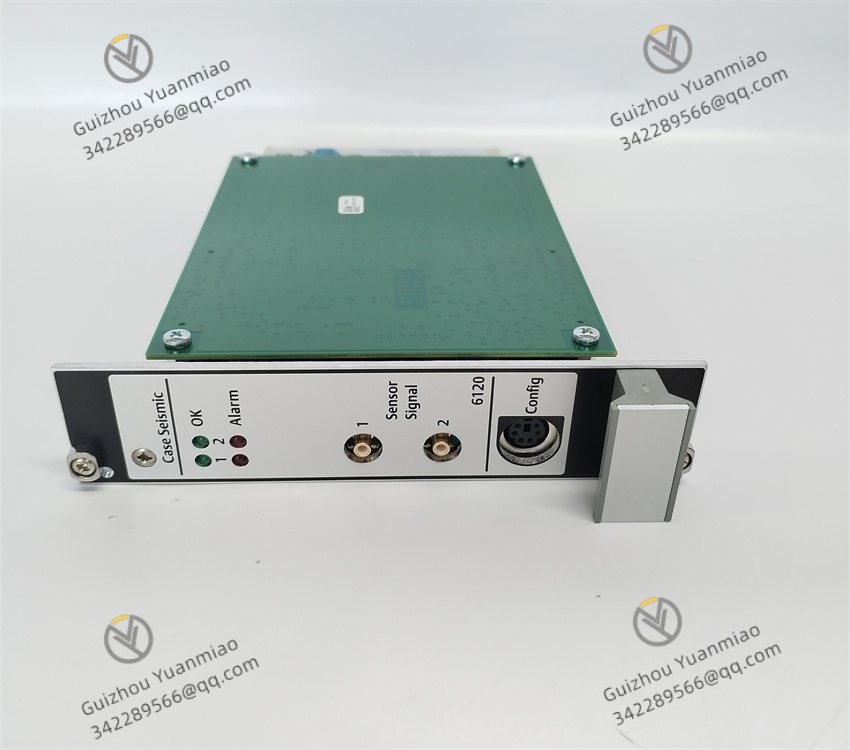

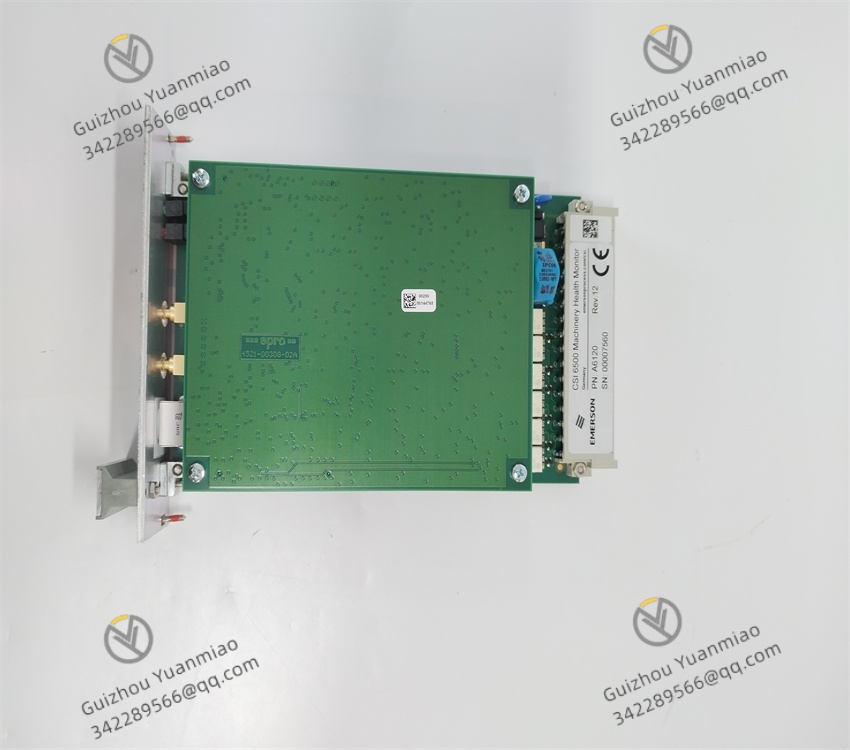

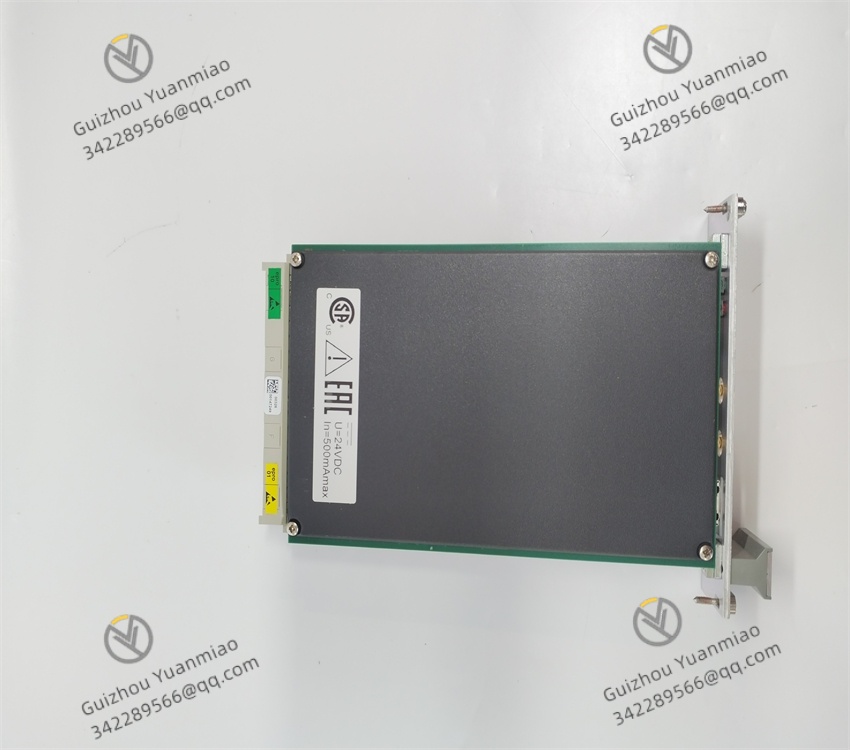

EMERSON 9199-00002 A6120
I. 概述
EMERSON 9199-00002 A6120 是专用信号处理与适配模块，核心定位为 “工业控制信号转换中枢 - 设备协同适配单元 - 故障安全信号接口”。其核心功能是实现工业现场各类传感器、执行器与艾默生自动化系统（如 DeltaV 分布式控制系统、Ovation 控制系统）之间的信号适配、转换与稳定传输，解决不同设备间信号类型不兼容、传输距离受限、抗干扰能力弱等问题，同时依托工业级设计与安全机制，保障信号传输的准确性与连续性，为石油化工、电力能源、智能制造等高危高要求工业场景的稳定运行提供关键支撑。
该设备以 “多信号兼容 - 高抗干扰 - 安全可靠” 为核心优势：既能兼容电压型、电流型、电阻型等多种工业常用信号，实现不同类型信号的精准转换；又具备强化的电磁抗干扰设计，可抵御工业现场变频器、高压电机等设备产生的强电磁干扰；还内置故障检测与安全保护功能，当信号异常或模块故障时，能及时触发报警并保障下游系统安全。其符合 IEC、UL、CE 等国际认证标准，适配 -40°C~70°C 宽温工作环境，是艾默生自动化系统在复杂工业场景中实现设备协同控制的重要组件。
II. 技术参数
1. 基础规格
项目 | 参数详情 |
设备类型 | 工业级信号处理与适配模块，用于信号转换、适配与稳定传输 |
所属系列 | EMERSON 工业自动化专用模块系列，适配 DeltaV、Ovation 等控制系统 |
安装方式 | 支持 DIN 导轨安装或控制柜嵌入式安装，适配工业标准控制柜布局 |
外形尺寸 | 紧凑型设计，尺寸约 120mm×80mm×35mm（具体以实际型号为准，视配置略有差异） |
设备重量 | 约 0.3-0.5 千克 |
供电需求 | 输入电压 DC 24V ±10%，额定功耗 ≤15W，支持冗余供电（可选配） |
工作环境 | 温度 -40°C~70°C，覆盖高低温工业场景；湿度 5%~95% 无冷凝 |
存储环境 | 温度 -50°C~85°C，湿度 5%~95% 无冷凝，支持长期离线存储与运输 |
2. 性能参数
信号处理与适配特性
项目 | 参数详情 |
输入信号类型 | 兼容多种工业常用信号： - 电压信号：0-10V DC、1-5V DC - 电流信号：4-20mA DC、0-20mA DC - 电阻信号：RTD（Pt100、Pt1000）、热敏电阻 - 数字信号：干接点、湿接点信号（24V DC） |
输出信号类型 | 可配置输出信号： - 标准电流信号：4-20mA DC（负载能力 ≤500Ω） - 标准电压信号：0-10V DC、1-5V DC（输出阻抗 ≤100Ω） - 数字信号：干接点输出（触点容量 2A@250V AC/3A@30V DC） |
信号转换精度 | 模拟信号转换精度：±0.1% 满量程（FSR），确保信号转换的准确性 |
信号响应时间 | 模拟信号响应时间 ≤10ms，数字信号响应时间 ≤1ms，满足实时控制需求 |
信号隔离能力 | 输入与输出之间、输入与电源之间采用光电隔离，隔离电压 ≥2500V AC/1 分钟，避免信号干扰与电源波动影响 |
通信与协同特性
项目 | 参数详情 |
通信接口 | 配备 1 路 RS-485 串行通信接口（支持 Modbus RTU 协议）、1 路以太网接口（支持 Modbus TCP/IP 协议），用于与上位控制系统或其他设备通信 |
协议支持 | 支持 Modbus RTU、Modbus TCP/IP 等工业标准协议，可无缝对接艾默生 DeltaV、Ovation 控制系统及第三方 PLC、SCADA 系统 |
数据传输速率 | RS-485 接口：波特率 2400-115200bps 可配置；以太网接口：10/100Mbps 自适应，支持全双工通信 |
设备协同能力 | 支持与艾默生系列传感器、执行器（如罗斯蒙特压力变送器、费希尔阀门定位器）的精准协同，实现信号的端到端稳定传输与控制 |
安全与保护特性
项目 | 参数详情 |
故障检测功能 | 内置信号开路、短路、超量程检测，以及模块电源欠压、过流检测，诊断覆盖率 ≥99%，故障信息可通过通信接口上传至控制系统 |
安全保护机制 | 具备过流保护（自恢复保险丝，额定电流 1.5A）、过压保护（TVS 瞬态抑制器，电压 30V DC），防止模块损坏 |
故障报警方式 | 支持本地 LED 灯报警（红色故障灯常亮 / 闪烁）与远程通信报警，可在控制系统中实时显示故障类型与位置 |
安全认证 | 符合 IEC 61508 功能安全标准，支持 SIL 2 等级应用（在冗余配置下），保障安全相关场景的信号可靠性 |
III. 功能特点
1. 多信号兼容适配，打破设备协同壁垒
EMERSON 9199-00002 A6120 最大优势在于其强大的信号兼容与转换能力，可解决工业现场 “信号类型杂、设备品牌多” 导致的协同难题。例如在石油化工装置中，它能将罗斯蒙特压力变送器输出的 4-20mA 电流信号，转换为 0-10V 电压信号传输给第三方 PLC；同时可采集现场电机温度的 Pt100 电阻信号，转换为标准 4-20mA 信号上传至艾默生 DeltaV 系统，实现不同类型、不同品牌设备的无缝协同。此外，模块支持通过软件配置输入输出信号类型与量程，无需更换硬件即可适配不同场景，大幅提升设备灵活性与复用性。
2. 强化抗干扰设计，保障信号传输稳定
针对工业现场强电磁干扰环境，模块从硬件与软件两方面强化抗干扰能力。硬件上，输入输出信号与电源均采用光电隔离，隔离电压达 2500V AC，可有效阻断外部电磁干扰传导；电源输入端内置 EMI 滤波器，符合 EN 55022 Class B 辐射标准，减少模块自身对其他设备的干扰。软件上，采用数字滤波算法，可过滤高频电磁噪声（如变频器产生的 100kHz 以上干扰信号），确保模拟信号波动≤±0.1% 满量程，数字信号无误触发。在电力厂锅炉车间等强干扰场景中，即使周边存在高压电机与变频器，模块仍能稳定传输温度、压力等关键信号，保障控制系统精准调控。
3. 全面故障诊断，降低运维难度
模块内置完善的故障检测与报警机制，实现 “故障早发现、问题易定位”。当现场传感器线缆短路时，模块 10ms 内即可检测到故障，触发本地红色故障灯闪烁，并通过 Modbus 协议将 “输入短路” 故障信息上传至 DeltaV 系统，运维人员在中控室即可精准定位故障点（如 “模块通道 3 传感器短路”），无需现场逐一排查。同时，模块支持存储近 100 条故障记录（含故障类型、发生时间、故障时信号值），日志存储于掉电保护内存，便于运维人员追溯故障原因，分析故障规律（如某区域传感器频繁开路，可排查线缆敷设环境）。
4. 工业级可靠设计，适配严苛场景
模块采用全工业级元器件与结构设计，确保在恶劣环境中稳定运行。PCB 板采用保形涂层（防潮、防腐蚀、防粉尘），在石化车间 95% RH 高湿环境与油气腐蚀场景下，使用寿命可达 10 年以上；宽温设计（-40°C~70°C）使其能适应北方冬季户外机柜与南方夏季高温车间，无需额外温控设备。此外，模块支持冗余供电配置（双路 24V DC 输入），当一路供电故障时，另一路可无间断切换（切换时间＜1ms），避免电源中断导致信号传输中断，保障关键控制场景的连续性。
5. 安全合规设计，适配安全相关场景
在安全要求较高的工业场景（如化工 ESD 系统、电力机组保护系统），模块通过 SIL 2 等级认证与完善的安全机制，保障信号可靠性。例如在 ESD 系统中，模块采集紧急停机按钮的干接点信号，若模块自身出现故障（如电源欠压），会立即触发故障安全机制，输出预设的 “停机” 信号（如 20mA 电流信号），确保下游执行器动作，符合 IEC 61508 “故障导向安全” 要求。同时，模块支持冗余配置（双模块热备），当主模块故障时，备用模块可在 100ms 内切换接管信号处理，满足 SIL 2 等级对冗余的需求。
IV. 运维与故障处理
日常维护要点
- 状态监测：每日通过控制系统（如 DeltaV）查看模块运行状态，确认输入输出信号值在正常范围，无故障报警；现场检查模块指示灯，确保电源灯（绿色常亮）、运行灯（蓝色闪烁）正常，无红色故障灯点亮。
- 接线检查：每月检查模块输入输出端子与线缆的连接，重新紧固螺丝（扭矩 0.5-0.8N・m），避免振动导致接线松动（接触电阻增大引发信号偏差）；检查线缆屏蔽层接地情况（接地电阻≤4Ω），确保抗干扰效果。
- 信号校准：每季度对关键通道（如压力、温度信号通道）进行校准，使用标准信号源（如福禄克 726 多功能校准仪）输入标准信号，核查模块输出信号误差是否≤±0.1% 满量程，超差时通过软件重新校准。
- 环境管控：确保模块安装环境温度在 -40°C~70°C，湿度＜95% 无冷凝；定期清理模块表面与散热孔灰尘（用压缩空气沿散热方向吹扫），避免过热导致模块性能下降（正常运行时模块表面温度应＜60°C）。
常见故障及解决办法
故障现象 | 可能原因 | 解决措施 |
本地故障灯常亮，远程报 “信号开路” | 1. 传感器线缆断路或接线松动；2. 传感器故障；3. 模块输入通道损坏 | 1. 用万用表通断档检测线缆，重新紧固接线端子；2. 更换备用传感器，若信号恢复则为原传感器故障；3. 将故障通道负载切换至备用通道，若备用通道正常则为原通道损坏，需更换模块 |
输出信号偏差超差（＞±0.1% FSR） | 1. 模块未校准或校准数据丢失；2. 电磁干扰；3. 负载阻抗超标 | 1. 使用标准信号源重新校准模块，保存校准数据；2. 检查信号线缆屏蔽接地，远离变频器等干扰源；3. 测量输出负载阻抗，若＞500Ω（电流输出），需增加信号分配器降低负载 |
模块无供电，电源灯不亮 | 1. 供电线缆断路或接线错误；2. 电源模块故障；3. 模块电源电路损坏 | 1. 用万用表测量供电端子电压（应在 21.6-26.4V DC），检查线缆通断与接线极性；2. 更换备用电源模块，若电源灯点亮则为原电源故障；3. 若供电正常仍无响应，更换模块 |
通信中断，无法上传故障信息 | 1. 通信线缆松动或故障；2. 通信协议参数不匹配；3. 模块通信接口损坏 | 1. 检查 RS-485 / 以太网线缆，用网线测试仪验证通断；2. 核对模块与控制系统的通信参数（波特率、地址、协议类型），重新配置一致；3. 更换备用通信线缆，若仍中断则为模块通信接口损坏，需维修或更换 |
V. 应用场景
- 石油化工 DeltaV 系统信号适配：在炼化装置中，模块连接罗斯蒙特 3051 压力变送器（4-20mA 输出）与 DeltaV 控制系统，将变送器信号转换为系统兼容的数字信号，同时采集现场阀门定位器的反馈信号（0-10V），转换为 4-20mA 信号上传，实现压力监测与阀门控制的闭环管理，保障装置平稳运行。
- 电力 Ovation 系统温度监测：在火电厂汽轮机组中，模块采集轴承温度的 Pt100 电阻信号（-200°C~600°C），转换为标准 4-20mA 信号上传至 Ovation 控制系统，实时监测机组温度；当温度超限时，模块将故障信号传输给 ESD 系统，触发停机保护，避免设备损坏。
- 智能制造设备协同控制：在汽车焊接生产线中，模块适配焊接机器人的 0-10V 位置信号与第三方 PLC 的 4-20mA 控制信号，实现机器人与 PLC 的协同；同时采集焊接温度的热电偶信号（K 型），转换为数字信号上传至 MES 系统，用于生产质量追溯。
- 水处理厂安全信号传输：在污水处理厂 ESD 系统中，模块采用冗余配置，采集进水阀门的限位开关信号（干接点）与水池液位的 4-20mA 信号；当液位超量程或阀门故障时，模块触发本地报警并将信号传输给 ESD 控制器，快速切断进水阀门，防止污水溢出，符合安全规范要求。
