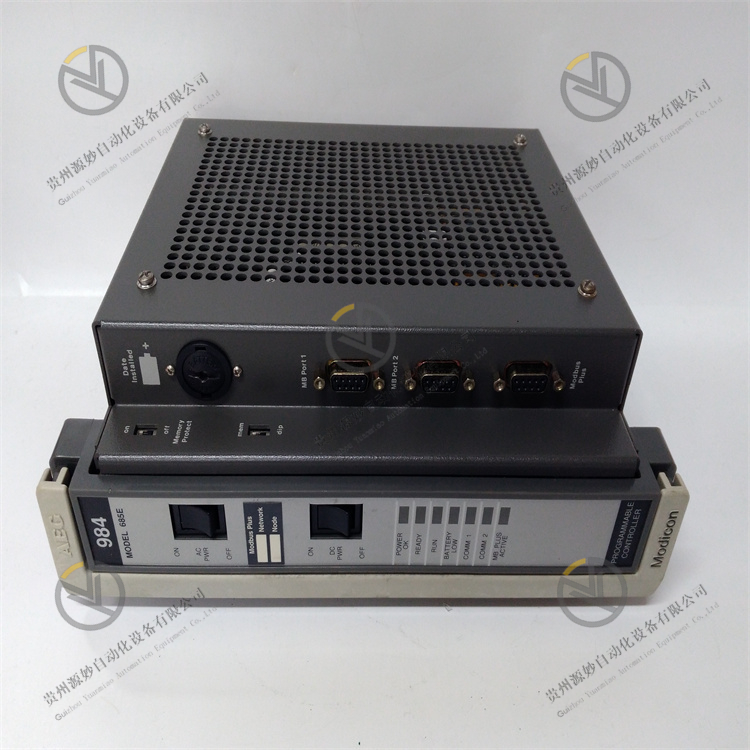

SCHNEIDER PC-E984-685
I. 概述
SCHNEIDER PC-E984-685 是工业级可编程逻辑控制器（PLC），核心定位为 “中小型工业控制中枢 - 分布式设备协同单元 - 高可靠逻辑运算载体”。其核心功能是通过可编程逻辑运算，实现工业现场设备（如电机、阀门、传感器）的集中控制与联动，解决中小型生产线 “设备分散、控制逻辑复杂、可靠性要求高” 的问题，同时依托模块化设计与工业级防护，适配制造业、能源、水处理等领域的单机控制或中小型生产线控制场景，为工业自动化提供稳定、灵活的控制解决方案。
该控制器以 “高可靠性 - 强扩展性 - 易操作性” 为核心优势：采用工业级元器件与冗余设计，平均无故障时间（MTBF）达 10 万小时以上；支持 I/O 模块扩展与多种工业协议，可灵活适配不同规模的控制需求；配备直观的编程与调试工具，降低技术门槛。其符合 IEC 61131-3 编程标准及 UL、CE、ATEX 等国际认证，是施耐德在中小型工业控制领域的代表性产品，广泛应用于机床控制、生产线自动化、泵站管理等场景。
II. 技术参数
1. 基础规格
项目 | 参数详情 |
设备类型 | 工业级可编程逻辑控制器（PLC），用于中小型工业设备集中控制与逻辑运算 |
所属系列 | Schneider Modicon 984 系列，兼容 Modicon 984 系列 I/O 模块与附件 |
安装方式 | 19 英寸机架安装（适配标准工业控制柜），支持垂直或水平安装 |
外形尺寸 | 模块化设计，主机单元尺寸约 250mm×180mm×80mm（不含扩展模块） |
设备重量 | 主机单元约 1.5-2.0 千克（视配置略有差异） |
供电需求 | 输入电压 AC 100-240V（宽幅适配，50/60Hz），额定功耗 ≤30VA |
工作环境 | 温度 0°C~60°C（部分型号支持 -20°C~70°C 宽温）；湿度 5%~95% 无冷凝 |
防护等级 | IP20（主机单元，依赖控制柜整体防护，适配室内工业环境） |
存储环境 | 温度 -40°C~85°C，湿度 5%~95% 无冷凝，支持长期离线存储与运输 |
2. 性能参数
运算与存储特性
项目 | 参数详情 |
处理器 | 16 位微处理器，运算频率 16MHz，支持高速逻辑运算与数据处理 |
程序存储容量 | 内置 64KB EEPROM（掉电保存程序，无需电池备份），可扩展至 256KB |
数据存储容量 | 16KB RAM（用于临时数据存储，支持电池备份，备份时间 ≥1 年） |
逻辑运算能力 | 支持继电器逻辑、定时器、计数器、算术运算等基础指令，指令执行速度：布尔指令 0.1μs / 条，算术指令 1μs / 条 |
编程语言 | 兼容 IEC 61131-3 标准编程语言：梯形图（LD）、功能块图（FBD）、语句表（STL），支持 Modicon 专用编程软件 |
定时器 / 计数器 | 最大支持 256 个定时器（范围 0.01s-9999s）、256 个计数器（范围 0-65535） |
扩展与 I/O 特性
项目 | 参数详情 |
扩展能力 | 支持通过专用扩展总线连接 I/O 模块，最大扩展 8 个 I/O 模块，总 I/O 点数可达 512 点 |
内置 I/O 点数 | 主机单元内置 16 点数字量输入（DI）、16 点数字量输出（DO），支持干接点 / 湿接点信号 |
兼容 I/O 模块 | 支持 Modicon 984 系列数字量 I/O 模块（DI/DO）、模拟量 I/O 模块（AI/AO）、特殊功能模块（如计数器模块、温度采集模块） |
输入信号类型 | 数字量输入：24V DC 湿接点（电流 ≤10mA），支持 NPN/PNP 两种极性 |
输出信号类型 | 数字量输出：继电器输出（触点容量 2A@250V AC/3A@30V DC），支持常开 / 常闭配置 |
通信与协同特性
项目 | 参数详情 |
内置通信接口 | 1 路 RS-232 串行接口（用于编程调试、连接人机界面 HMI）；1 路 RS-485 接口（用于连接远程 I/O 或第三方设备） |
支持协议 | 支持 Modbus RTU 协议（主 / 从模式）、Modbus ASCII 协议，兼容 Modicon 专用通信协议 |
通信速率 | RS-232 接口：9600-115200bps 可配置；RS-485 接口：2400-115200bps 可配置，最大通信距离 1200m（屏蔽双绞线） |
联网能力 | 支持通过扩展通信模块接入工业以太网（如 Modbus TCP）、Profibus DP 等总线网络，实现多 PLC 协同或与上位机（如 SCADA）通信 |
安全与保护特性
项目 | 参数详情 |
故障检测功能 | 内置电源过压 / 欠压检测、CPU 故障检测、I/O 模块通信故障检测，诊断覆盖率 ≥95%，故障信息通过指示灯或通信接口输出 |
安全保护机制 | 具备程序密码保护（防止非授权修改）、数据备份与恢复功能，支持硬件看门狗（Watchdog）定时器（超时时间 100ms），防止程序死机 |
抗干扰性能 | 符合 IEC 61000-6-2 工业抗干扰标准，静电放电（±8kV 接触 /±15kV 空气）、电快速瞬变（±2kV）、浪涌（±4kV）防护 |
III. 功能特点
1. 高可靠运算，保障工业连续运行
SCHNEIDER PC-E984-685 采用工业级硬件设计与多重保护机制，确保在严苛工业环境中稳定运行。例如在机床控制场景中，控制器内置的硬件看门狗定时器可实时监测程序运行状态，若因电磁干扰导致程序卡顿，看门狗会在 100ms 内触发控制器复位，避免机床 “死机” 导致的加工事故；同时，程序存储采用 EEPROM 芯片，掉电后无需电池即可保存程序，解决传统 PLC 电池漏液损坏设备的问题，在无维护的泵站控制等场景中，可实现长期稳定运行（MTBF 超 10 万小时）。
2. 灵活扩展，适配不同控制规模
控制器支持模块化扩展，可根据控制需求灵活增减 I/O 模块与功能模块，降低初期投入成本。例如在小型生产线控制中，仅需使用主机单元内置的 32 点 I/O（16DI/16DO）即可实现 4 台电机、8 个传感器的控制；当生产线扩容时，可通过扩展总线添加 8 点 DI 模块、8 点 DO 模块及 4 点 AI 模块，增加温度采集与阀门控制功能，总 I/O 点数扩展至 512 点，无需更换主机，适配从中型到大型的控制需求。此外，兼容 Modicon 984 系列全类型模块（如高速计数器模块、PID 调节模块），可满足特殊控制场景（如高精度速度控制、过程温度调节）。
3. 多协议通信，实现跨设备协同
控制器内置 RS-232/RS-485 接口并支持 Modbus 协议，可无缝对接工业现场的多种设备，解决 “设备异构” 问题。例如在水处理泵站中，PC-E984-685 通过 RS-485 接口（Modbus RTU 从模式）接收上位 SCADA 系统的控制指令（如 “启动泵 1”），同时通过同一接口（主模式）采集 4 台液位传感器的 4-20mA 信号（需扩展 AI 模块），并将泵运行状态（DI 信号）上传至 SCADA；此外，通过 RS-232 接口连接本地 HMI（如施耐德 Magelis 触摸屏），实现现场手动操作与状态监控，形成 “本地 - 远程” 双重控制模式，提升运维灵活性。
4. 易用编程与调试，降低技术门槛
控制器兼容 IEC 61131-3 标准编程语言，并配套施耐德 Modsoft 编程软件，简化程序开发与调试流程。例如在生产线逻辑编程中，工程师可通过梯形图（LD）直观编写 “电机启停联锁” 逻辑（如 “传感器 1 触发→定时器 T1 启动→5s 后电机 M1 运行”），软件支持实时监控程序运行状态（如变量值、触点状态），无需断开设备即可定位逻辑错误；同时，软件内置程序仿真功能，可在电脑上模拟传感器信号，验证逻辑正确性，减少现场调试时间（比传统调试效率提升 40%）。
5. 工业级抗干扰，适配复杂电磁环境
针对工业现场强电磁干扰（如变频器、高压电机、焊接设备），控制器从硬件与软件两方面强化抗干扰能力。硬件上，电源输入端内置 EMI 滤波器，可过滤电网中的高频噪声；I/O 信号回路采用光电隔离（隔离电压 ≥2500V AC），阻断外部干扰传导至 CPU；软件上，采用数字滤波算法，对输入信号进行防抖处理（滤波时间 1ms-100ms 可配置），避免传感器信号波动导致的误动作。在汽车焊接车间等强干扰场景中，即使周边存在多台焊接机器人，控制器仍能稳定采集接近开关信号，精准控制传送带启停，无逻辑误触发。
IV. 运维与故障处理
日常维护要点
- 状态监测：每日通过 HMI 或编程软件查看控制器运行状态，确认 I/O 信号值与现场设备一致（如电机运行状态对应 DO 点 “1”）、无故障报警；现场检查控制器指示灯，确保电源灯（绿色常亮）、运行灯（绿色闪烁）正常，无红色故障灯点亮。
- 电源与接线检查：每月检查控制器 AC 100-240V 供电电压（应在 90-264V 范围内），确保供电稳定；检查 I/O 端子与扩展总线的接线，重新紧固螺丝（扭矩 0.5-0.8N・m），避免振动导致接线松动（接触电阻增大引发信号偏差）。
- 程序与数据备份：每季度通过编程软件备份控制器程序与配置参数，存储至加密 U 盘与服务器，防止程序丢失；对关键参数（如定时器设定值、PID 参数）进行记录，便于故障后快速恢复。
- 环境与清洁：每周清理控制器表面与散热孔灰尘（用压缩空气沿散热方向吹扫）；每月检查控制柜内温度（应＜40°C）、湿度（避免冷凝），高温季节需确保散热风扇正常运行，防止控制器过热导致性能下降（正常运行时表面温度应＜50°C）。
常见故障及解决办法
故障现象 | 可能原因 | 解决措施 |
控制器无响应，电源灯不亮 | 1. 供电中断或接线松动；2. 电源模块故障；3. 控制器内部电路损坏 | 1. 检查 AC 供电线缆，重新紧固接线端子，用万用表测量供电电压；2. 更换备用电源模块，若电源灯点亮则为原电源故障；3. 若供电正常仍无响应，更换控制器 |
I/O 信号无反馈（如 DI 点不触发） | 1. 传感器故障或接线错误；2. I/O 模块故障；3. 控制器与 I/O 模块通信中断 | 1. 检查传感器接线（如 24V 供电、信号线极性），更换备用传感器测试；2. 将故障 I/O 模块更换至备用插槽，若恢复则为原插槽故障；3. 检查扩展总线连接，重新插拔模块确保接触良好 |
通信中断（如无法连接 HMI） | 1. 通信线缆松动或故障；2. 通信参数不匹配；3. 通信接口损坏 | 1. 检查 RS-232/RS-485 线缆，用线缆测试仪验证通断，更换破损线缆；2. 核对控制器与 HMI 的通信参数（波特率、奇偶校验、地址），确保一致；3. 更换备用通信接口（如 RS-232 转 USB 适配器），若恢复则为原接口损坏 |
程序运行异常（如定时器不计时） | 1. 程序逻辑错误；2. 数据存储 RAM 故障；3. 电磁干扰导致程序紊乱 | 1. 通过编程软件监控程序运行状态，定位逻辑错误（如定时器触发条件未满足）；2. 重启控制器并恢复备份程序，若仍异常则为 RAM 故障，需更换控制器；3. 检查控制器接地情况（接地电阻≤4Ω），增加屏蔽措施抵御干扰 |
V.应用场景
- 机床自动化控制：在数控车床控制中，控制器采集主轴转速传感器（DI 信号）、刀架位置接近开关（DI 信号），通过逻辑运算控制主轴电机（DO 信号）、冷却泵（DO 信号）启停，实现 “转速达标→刀架进给→加工完成→自动退刀” 的自动化流程，替代传统继电器控制，减少接线故障（故障率降低 60%）。
- 中小型生产线控制：在食品包装生产线中，控制器扩展 4 个 16 点 DI 模块、2 个 16 点 DO 模块，采集输送带光电传感器、包装膜张力传感器的信号，控制输送带电机、热封刀、切刀执行器，实现 “物料检测→包装→热封→裁切” 的连续生产，支持通过 Modbus 协议与 SCADA 系统通信，实现生产数据统计（如日产量、合格率）。
- 泵站远程管理：在自来水加压泵站中，控制器通过 AI 模块采集 4 台水泵出口压力（4-20mA 信号）、水箱液位（4-20mA 信号），根据压力阈值自动控制水泵启停（DO 信号）；通过 RS-485 接口（Modbus RTU）与远程 SCADA 系统通信，上传水泵运行状态、压力数据，接收远程启停指令，实现无人值守管理（减少 80% 现场运维工作量）。
- 暖通空调（HVAC）控制：在商业楼宇 HVAC 系统中，控制器扩展温度采集模块（采集室内温度 Pt100 信号）、AI 模块（采集回风湿度 0-10V 信号），控制空调机组风机、水阀执行器（AO 信号），通过 PID 调节实现室内温度稳定（±0.5°C）；支持与楼宇自控系统（BAS）通信，根据人员密度自动调整空调运行模式，节能率达 15-20%。
