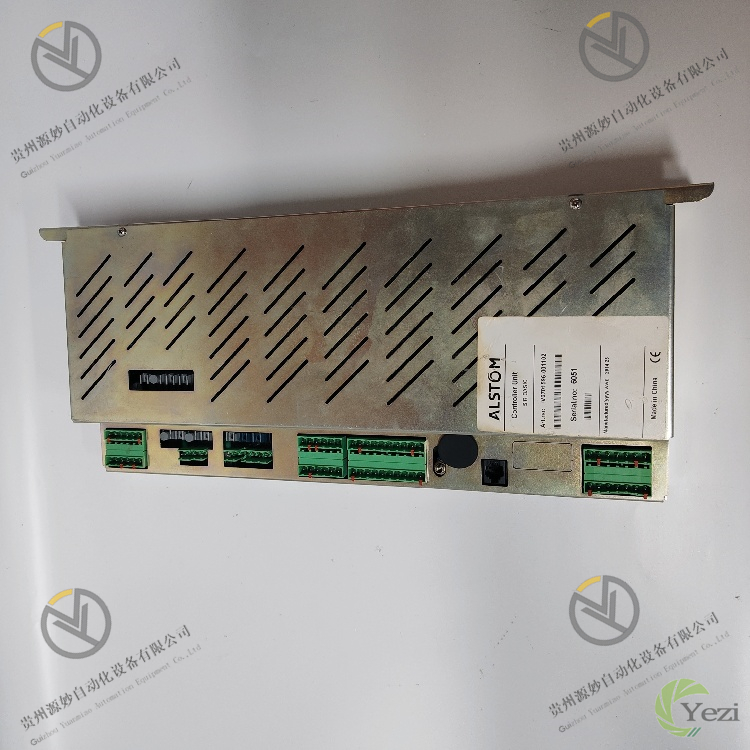

ALSTOM V0701596-001102 信号适配与控制模块

ALSTOM V0701596-001102 最核心的优势在于其针对阿尔斯通能源与轨道交通设备的信号特性进行定制化设计，解决 “特种信号适配难” 的行业痛点。例如在燃气轮机控制系统中，模块可直接采集燃料喷嘴压力传感器的 4-20mA 信号（对应压力 0-10MPa）、涡轮转速传感器的脉冲信号（频率 0-10kHz），通过内置专用调理电路将脉冲信号转换为标准数字量，再传输至 Alspa 控制器；同时接收控制器下发的燃料流量控制指令，输出 4-20mA 信号驱动燃料阀定位器，适配燃气轮机高压力、高转速的信号特性，避免因通用模块适配不当导致的控制精度不足（如燃料流量偏差＜0.5%）。在轨道交通场景中，模块可耐受 110V DC 车载高压信号，直接采集牵引电机电流传感器的 0-5V 信号（对应电流 0-1000A），无需额外降压模块，简化系统架构。...

咨询热线：15339537795
立即咨询

产品详情

ALSTOM V0701596-001102

I. 概述

ALSTOM V0701596-001102 是专用信号适配与控制模块，核心定位为 “能源设备信号交互中枢 - 工业控制逻辑执行单元 - 安全级设备协同接口”。其核心功能是实现阿尔斯通燃气轮机、蒸汽轮机、轨道交通牵引系统等核心设备与控制系统（如 Alspa Series 控制系统）的信号适配、精准转换及逻辑控制，通过 “硬件级信号调理 - 冗余逻辑运算 - 故障安全防护” 机制，确保关键设备运行数据的可靠传输与控制指令的精准执行，为电力能源、轨道交通、工业驱动等领域的高要求场景提供核心技术支撑。

该设备以 “行业定制化适配 - 高可靠性防护 - 深度系统协同” 为核心优势：针对能源与轨道交通设备的信号特性（如高电压、大电流、强振动）进行硬件定制，兼容特种传感器与执行器信号；采用工业级强化设计，抵御高温、振动、电磁干扰等严苛环境影响；深度适配阿尔斯通原厂控制系统，支持即插即用的组态与调试，无需复杂协议转换。其符合 IEC 61508 功能安全标准（部分场景支持 SIL 2 等级）及 UL、CE、EN 等国际认证，是阿尔斯通原厂设备运维升级与系统集成的关键组件，广泛应用于燃气轮机燃料控制、轨道交通牵引变流器调节、工业驱动设备状态监测等核心场景。

II. 技术参数

1. 基础规格

项目
参数详情
设备类型
工业级专用信号适配与控制模块，用于能源设备、轨道交通设备的信号处理与逻辑控制
适配系统
阿尔斯通 Alspa Series 控制系统（如 Alspa P320、Alspa MV8000）、原厂燃气轮机 / 蒸汽轮机控制系统、轨道交通牵引控制系统
功能安全等级
符合 IEC 61508 标准，支持 SIL 2 等级（特定配置下，诊断覆盖率 ≥99%）
安装方式
阿尔斯通标准机架卡式安装（适配原厂控制柜插槽），支持热插拔（部分设备兼容）
外形尺寸
定制化卡式设计，尺寸约 120mm×80mm×25mm（适配原厂机架，视具体设备型号略有差异）
设备重量
约 0.2-0.4 千克
供电需求
由原厂系统统一供电，输入电压 DC 24V ±15%（逻辑供电）+ DC 110V/220V ±10%（功率供电，适配大功率执行器），额定功耗 ≤25W
工作环境
温度 -40°C~70°C（覆盖户外能源设备与轨道交通车载场景）；湿度 5%~95% 无冷凝
防护等级
IP20（机架内安装，依赖原厂控制柜整体防护，部分车载型号支持 IP40 防尘）
存储环境
温度 -55°C~85°C，湿度 5%~95% 无冷凝，支持长期离线存储与运输

2. 性能参数

信号处理与适配特性

项目
参数详情
信号适配类型
兼容能源与轨道交通特种信号： - 模拟量输入：4-20mA 电流信号（传感器信号）、0-10V DC 电压信号（状态反馈）、RTD 电阻信号（Pt100/Pt1000，设备温度监测） - 数字量输入：干接点（设备状态触点）、湿接点（24V DC/110V DC，高电压信号适配） - 模拟量输出：4-20mA 电流信号（执行器控制，负载能力 ≤600Ω）、0-10V DC 电压信号（调节信号） - 数字量输出：继电器输出（触点容量 5A@250V AC/10A@30V DC，用于联锁控制）
信号处理精度
模拟量信号线性精度：±0.1% 满量程（FSR），温度信号测量精度 ±0.2°C（Pt100 信号）
响应时间
模拟量信号响应时间 ≤5ms（含滤波处理），数字量信号响应时间 ≤1ms（边沿触发）
信号隔离能力
输入与输出之间、输入 / 输出与电源之间采用三重光电隔离，隔离电压 ≥3000V AC/1 分钟，阻断高电压 / 大电流干扰传导
滤波功能
支持软件可配置数字滤波（滤波常数 1ms-10s）与硬件低通滤波（截止频率 1kHz），过滤设备振动与电磁干扰噪声

控制与逻辑特性

项目
参数详情
逻辑运算能力
内置专用控制芯片，支持继电器逻辑、定时器 / 计数器、PID 调节、阶梯曲线控制等基础与复杂逻辑，可存储 1000 条以上控制指令
定制化功能
支持阿尔斯通设备专用控制算法：如燃气轮机燃料流量 PID 调节、牵引变流器电流闭环控制、设备启停时序逻辑等，算法参数可通过原厂软件配置
数据存储能力
内置 2MB 非易失性存储器（用于存储控制逻辑与参数）、16MB 数据缓存（用于历史数据记录，如设备温度、电流等关键参数，存储间隔 100ms-1h 可配置）
同步能力
支持与阿尔斯通设备时钟同步（精度 ±1ms），确保多模块协同控制的时序一致性（如燃气轮机多喷嘴燃料控制）

通信与协同特性

项目
参数详情
内置通信接口
1 路阿尔斯通专用背板总线接口（速率 100Mbps，支持与原厂控制器、其他专用模块实时通信）；1 路 RS-485 接口（支持 Modbus RTU 协议，用于第三方设备对接）；1 路以太网接口（支持 TCP/IP 协议，用于远程监控与调试）
协议支持
原生支持阿尔斯通专用通信协议（如 Alspa Bus），兼容 Modbus RTU/TCP、IEC 61850 协议（电力设备场景）、EN 50155 轨道交通通信协议（车载场景）
数据传输延迟
与原厂控制器通信延迟 ≤1ms；与第三方设备通信延迟 ≤10ms（RS-485 接口，115200bps 波特率）、≤20ms（以太网接口，局域网内）
协同能力
深度适配阿尔斯通原厂设备：可直接对接燃气轮机燃料阀定位器、牵引变流器、设备状态监测传感器等，支持即插即用的系统集成，无需额外适配硬件

III. 功能特点

1. 行业定制化信号适配，兼容特种设备需求

ALSTOM V0701596-001102 最核心的优势在于其针对阿尔斯通能源与轨道交通设备的信号特性进行定制化设计，解决 “特种信号适配难” 的行业痛点。例如在燃气轮机控制系统中，模块可直接采集燃料喷嘴压力传感器的 4-20mA 信号（对应压力 0-10MPa）、涡轮转速传感器的脉冲信号（频率 0-10kHz），通过内置专用调理电路将脉冲信号转换为标准数字量，再传输至 Alspa 控制器；同时接收控制器下发的燃料流量控制指令，输出 4-20mA 信号驱动燃料阀定位器，适配燃气轮机高压力、高转速的信号特性，避免因通用模块适配不当导致的控制精度不足（如燃料流量偏差＜0.5%）。在轨道交通场景中，模块可耐受 110V DC 车载高压信号，直接采集牵引电机电流传感器的 0-5V 信号（对应电流 0-1000A），无需额外降压模块，简化系统架构。

2. 强化环境防护，适配严苛运行场景

针对能源设备户外部署（如发电厂燃气轮机厂房）与轨道交通车载场景（如列车牵引系统）的严苛环境，模块从硬件材质与结构设计两方面强化防护能力。材质上，PCB 板采用军工级保形涂层（防潮、防腐蚀、防盐雾），在发电厂高温高湿（40°C、95% RH）与轨道交通隧道粉尘环境中，使用寿命可达 15 年以上；外壳采用铝合金压铸工艺，具备抗振动性能（符合 IEC 60068-2-6 标准，10-500Hz 加速度 5g），在列车运行颠簸（振动加速度 3g）与燃气轮机运行振动（2g）场景中，仍能稳定传输信号，无硬件松动或性能下降。温度适配方面，-40°C~70°C 宽温设计覆盖北方冬季户外设备（-35°C）与南方夏季车载设备（65°C），无需额外温控装置，降低系统成本。

3. 专用控制算法，保障设备精准运行

模块内置阿尔斯通设备专用控制算法，可直接承担核心设备的控制逻辑执行，减少对上层控制器的依赖，提升响应速度。在燃气轮机启动过程中，模块通过内置 “阶梯曲线控制算法”，根据涡轮转速（采集自转速传感器）自动调节燃料流量：转速 0-1000rpm 时，燃料流量按 5%/s 递增；1000-3000rpm 时，按 2%/s 递增，避免燃料过量导致的涡轮超温；同时通过 PID 算法实时修正流量偏差（偏差＜0.1%），确保启动过程平稳。在轨道交通牵引场景中，模块内置 “牵引变流器电流闭环控制算法”，采集牵引电机电流信号与目标电流值，实时调节变流器输出，确保电流波动≤±2%，避免电机过载或转矩不足导致的列车顿挫。

4. 故障安全与冗余设计，规避运行风险

模块通过 “故障检测 - 安全输出 - 冗余备份” 三重机制，保障关键设备运行安全。在电力厂蒸汽轮机控制中，模块实时监测自身硬件状态（如电源电压、通信链路、信号通道），若检测到 “电源欠压”（＜20.4V DC）或 “通信中断”，50ms 内自动切换至故障安全模式：模拟量输出预设为 “4mA”（对应阀门全关），数字量输出触发 “紧急停机” 联锁，符合 IEC 61508 SIL 2 等级要求，避免蒸汽轮机失控导致的设备损坏。部分场景支持双模块热备冗余，主模块实时将控制逻辑与参数同步至备模块，主模块故障时，备模块 100ms 内接管控制，确保燃气轮机、牵引系统等不可中断设备的连续运行。

5. 原厂协同与便捷运维，降低管理成本

作为阿尔斯通原厂组件，模块与原厂控制系统、运维工具具备无缝协同能力，大幅降低集成与维护难度。一是支持 “原厂软件一键组态”：通过阿尔斯通 Alspa Control Builder 软件，可直接调用模块预设的控制算法模板（如燃气轮机燃料控制模板），无需手动编写代码，仅需配置参数（如 PID 比例系数、转速阈值），调试时间缩短 70% 以上。二是支持 “远程诊断与升级”：运维人员通过以太网接口远程访问模块，查看实时信号值、故障日志（含故障类型、发生时间、设备状态），并可在线升级控制算法固件，无需抵达现场（如发电厂户外燃气轮机模块可远程完成固件更新）。三是支持 “故障定位可视化”：模块故障信息可同步至阿尔斯通设备运维平台，平台直观显示故障模块位置、影响范围（如 “燃料控制模块故障，影响 1# 喷嘴”），运维人员可快速定位并更换，缩短停机时间。

IV. 运维与故障处理

日常维护要点

状态监测：每日通过阿尔斯通原厂运维平台查看模块运行状态，确认输入输出信号值与设备工艺要求一致（如燃气轮机燃料流量 4-20mA 对应 0-100% 开度）、无故障报警；现场检查模块指示灯，确保电源灯（绿色常亮）、运行灯（蓝色闪烁）、同步灯（白色常亮，冗余配置时）正常，无红色故障灯点亮。

接线与总线检查：每月检查模块输入输出端子、背板总线接口的连接，重新紧固螺丝（扭矩 0.4-0.6N・m），避免振动导致接线松动（接触电阻增大引发信号偏差）；检查高电压供电端子（如 110V DC）的绝缘情况，用万用表测量绝缘电阻（应≥10MΩ），防止漏电。

信号校准与算法验证：每季度对关键信号通道（如燃气轮机燃料流量、牵引电机电流）进行校准，使用阿尔斯通原厂校准仪输入标准信号，核查模块输出信号误差是否≤±0.1% FSR；验证专用控制算法参数（如 PID 系数），确保与设备当前运行工况匹配（如季节变化时调整燃气轮机启动曲线参数）。

环境与清洁：每周清理模块表面与机架散热孔灰尘（用压缩空气沿散热方向吹扫，避免垂直吹扫导致灰尘进入内部）；每月检查设备运行环境温度（用红外测温仪测量模块表面温度，应＜65°C）、振动值（符合设备振动标准），高温高振动场景需加强监测频次。

常见故障及解决办法

故障现象
可能原因
解决措施
故障灯常亮，平台报 “信号超量程”
1. 传感器信号超出模块配置量程；2. 传感器故障输出异常；3. 模块信号调理电路损坏
1. 核对传感器量程与模块配置（如燃气轮机转速传感器 0-10kHz 对应 0-6000rpm，模块需匹配）；2. 更换原厂备用传感器，若信号恢复则为原传感器故障；3. 将故障通道负载切换至备用通道，若备用通道正常则为原通道损坏，需更换原厂模块
控制指令无响应（如燃料阀不动作）
1. 执行器故障；2. 模块输出通道损坏；3. 控制算法参数错误
1. 手动测试执行器（如燃气轮机燃料阀），检查是否卡涩或接线松动；2. 用万用表测量模块输出端子信号（如 4-20mA），无输出则为通道损坏；3. 核查控制算法参数（如 PID 比例系数是否为 0），通过原厂软件重新配置
冗余模块同步失败，报 “冗余失步”
1. 主备模块通信中断；2. 同步参数不匹配；3. 备模块故障
1. 检查主备模块背板总线连接，重新插拔模块确保接触良好；2. 核对同步参数（如同步周期、数据校验方式），确保与原厂配置一致；3. 单独测试备模块，若备模块自身报故障则需更换
模块无供电，电源灯不亮
1. 供电线缆断路或极性接反；2. 原厂系统电源故障；3. 模块电源电路损坏
1. 用万用表测量供电端子电压（DC 24V/110V），检查线缆通断与极性（避免高电压端子接反）；2. 切换至系统备用电源，若电源灯点亮则为原电源故障；3. 若供电正常仍无响应，更换原厂模块

V. 应用场景

燃气轮机燃料控制：在发电厂燃气轮机系统中，模块采集燃料压力传感器（4-20mA）、涡轮转速传感器（脉冲信号）、排气温度传感器（Pt100）的信号，通过内置 “燃料流量 - PID 调节算法”，输出 4-20mA 信号驱动燃料阀定位器，实现 “转速 - 温度 - 燃料流量” 联动控制，确保燃气轮机稳定运行在额定转速（偏差＜0.1%），避免超温或熄火。
轨道交通牵引控制：在地铁牵引系统中，模块采集牵引电机电流传感器（0-5V 对应 0-1000A）、轮轴转速传感器（脉冲信号）的信号，通过 “电流闭环控制算法” 调节牵引变流器输出，确保列车启动时电流平稳递增（无冲击），制动时电流回收效率≥85%，适配 EN 50155 轨道交通安全
