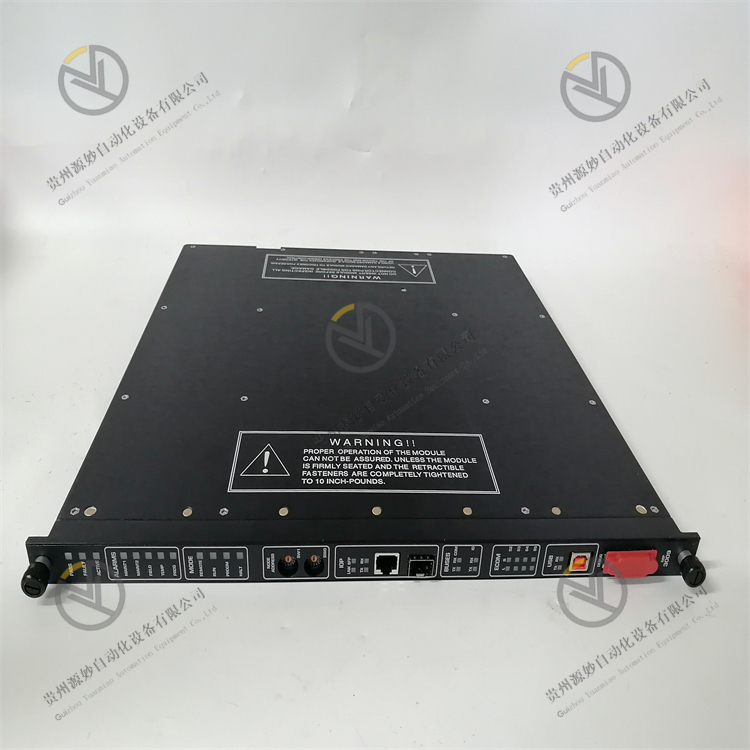

TRICONEX 3706A 热电偶模拟输入模块

  • TRICONEX 3706A制造商: Triconex产品编号:3706A产品类型:热电偶模拟输入模块运输重量:10 公斤Tricon 中的容错是通过三重模块冗余 (TMR) 架构实现的。在出现组件硬故障或内部或外部来源的瞬态故障时,Tricon 可以提供无差错、不间断的控制。Tricon 的设计采用完全三重架构,从输入模块到主处理器再到输出模块。每个 I/O 模块都包含三个独立通道的电路,这些通...
  • 产品详情

TRICONEX 3706A


  • 制造商: Triconex

  • 产品编号:3706A

  • 产品类型:热电偶模拟输入模块

  • 运输重量:10 公斤


Tricon 中的容错是通过三重模块冗余 (TMR) 架构实现的。在出现组件硬故障或内部或外部来源的瞬态故障时,Tricon 可以提供无差错、不间断的控制。Tricon 的设计采用完全三重架构,从输入模块到主处理器再到输出模块。每个 I/O 模块都包含三个独立通道的电路,这些通道也称为支路。输入模块上的每个通道读取过程数据并将该信息传递到其各自的主处理器。三个主处理器使用称为 TriBus 的专有高速总线系统相互通信。每次扫描一次,三个主处理器通过 TriBus 与其两个邻居进行同步和通信。Tricon 对数字输入数据进行投票,比较输出数据,并将模拟输入数据的副本发送到每个主处理器。


类型:TMR、热电偶 输入信号数量:32 个差分、直流耦合 隔离点:无 输入更新速率:50 毫秒,最大值1 支持的热电偶类型2 J、K、T 精度/温度范围 请参阅表 A 输入电阻(负载) 22 MΩ (DC),典型噪声抑制 共模 -85 dB @ 0-60 Hz,最小值 -95 dB @ DC,典型 正常模式 -17 dB @ 60 Hz 共模范围 ∮10 VDC 最大 (通道到通道或通道到接地) 引脚到引脚隔离 200 KΩ,典型 输入点保护 110 VAC,连续 参考结补偿范围 32°-140°F (0°-60°C) 诊断指示灯 PASS、FAULT、ACTIVE 颜色代码 棕褐色


如果您需要咨询或购买,请将产品型号发送到我的邮箱或直接打电话给我。

保修期:一年 交货时间:付款后 3-5 天 交货方式:EMS、FedEx、联邦 状况:有库存,全新 付款方式:T/T, Paypal、西联汇款 价格:请联系我们进行进一步询问。所有报价均以 EXW 为基础,含税或不含税。


PMU(全称Power Management Unit),即电源管理单元,是一种高度集成、针对便携式应用的电源管理方案,它将传统分离的若干类电源管理器件,如直流/直流转换器(DC/DC)、低压差线性稳压器(LDO)集成到一个封装里,缩小了组建数量和板级空间之余,同时实现更高的电源转换效率,其功耗更低。 一、PMU一般组成内容 1)DC/DC开关电源 2)LDO低压差线性稳压电源 3)控制部分的电阻、电容电源模块的作用就是电压的转换,它可以将交流或直流电变换成你所需要的交流或直流电。如:将市电220V交流电(AC)转换成5V直流电(DC),因为交流220V的电是高压电,而电子产品是低压供电的,这就需要一个转换装置,将交流220V的电压转换成低压。再比如在机动车里有时需要转换成220V交流电来使用,那么这会就成了低压转高压了,因为机动车的电压一般都比较低。 简而言之就是类似手机充电器一样,你的手机没电了,要插电或充电才能正常使用,但是你不能直接接220V使用,因为这样手机就会烧毁,因此就需要一个专门的转换装置来转换成手机所需的电压。


数字量/模拟量输入模块区别 根据现场输入信号的不同,可将输入模块分为开关量输入模块和模拟量输入模块。 开关量输入模块的作用是把各种开关信号变成CPU所需的TTL标准信号。按输入端电源类型,又可将其为直流输入模块和交流输入模块。输入信号经分压、限流、滤波后再通过光电耦合转换成TTL(5V)标准信号。 模拟量输入模块的作用是把现场连续变化的模拟量信号如温度、流量、电流、电压等转换成CPU能够处理的若干位数字信号。模拟量输入电路一般由运放变换、模转换(A/D)、光电隔离等组成。 PLC输入、输出模块的种类:数字输入DI,数字输出DO,模拟量输入AI,模拟量输出AO。 数字的输入输出一般都是24V的.


模拟量的2类4种量,2类分别是电压型和电流型.电压型有0-10V和-10到10V.电流型主要有4-20MA,0-20MA.然后模块再通过A/D转换,把模拟量转换成+32767~-32768之间的数,然后再实行控制。 信号模板的作用是把各种过程i/o信号进行转换.把输入的各种信号转换成数字量,便于plc识别,处理和分析.把输出转换成模拟量给各种调节机构去执行,或将输出转换成2位式do量,去控制一些设备如启动停止、接通和断开等


一:PLC模拟量输入模块(模拟量输入模块)又称A/D模块,将现场由传感器检测而产生的连续的模拟量信号转换成PLC的CPU可以接收的数字量,一般多为12位二进制数,数字量位数越多的模块,分辨率就越高。 二:PLC模拟量输出模块。模拟量输出模块又称为D/A模块,把PLC的CPU送往模拟量输出模块的数字量转换成外部设备可以接收的模拟量(电压或电流)。模拟量输出模块所接收的数字信号一般多为12位二进制数,数字量位数越多的模块,分辨率就越高。而数字量模块就是检测外部开关量输入的状态。 三:数字量输入输出信号就是开关量信号,0或者1,模拟量信号,有2种,电压或者电流信号 ,一般是变送器传过来的信号,比如用压力变器检测水管压力,它会输出一个模拟信号4-20ma 或者 0-10V的信号给PLC,PLC来进行数据处理,这便是数字量输入模块跟模拟量输入模块的区别了。 在输入采样阶段,PLC以扫描方式依次地读入所有输入状态和数据,并将它们存入I/O映象区中的相应得单元内。输入采样结束后,转入用户程序执行和输出刷新阶段。在这两个阶段中,即使输入状态和数据发生变化,I/O映象区中的相应单元的状态和数据也不会改变。因此,如果输入是脉冲信号,则该脉冲信号的宽度必须大于一个扫描周期,才能保证在任何情况下,该输入均能被读入。


模拟理的采集,通过模拟量模块,A/D(模拟量/数字量)模块,可以将外面的重量信号,温度信号、压力信号等引入,A/D模块能接受的信号是0-10V,0-5V,-5-5V电压信号及0-20MA,4-20MA电流信号,如果终端采集模块得到的信号不是这些标准信号,还要通过变送器转换一下,标准信号进入A/D模块后,就会由A/D转换成数字,具体范围是多少不同PLC不一样,这些转换后的数字量,可由程序使用,进行转换,处理,最后得到所需要的数据显示出来。


公司专注于DCS、PLC、机器人、大型伺服四大系统


主要产品有各种模块/卡、控制器、触摸屏、伺服驱动器 公司优势:供应进口原装产品,专业生产配件 交货时间快,货源齐全!!! ① 24小时邮件回复(12小时); ② 装运到亚洲以外的国家,请与卖方联系。
