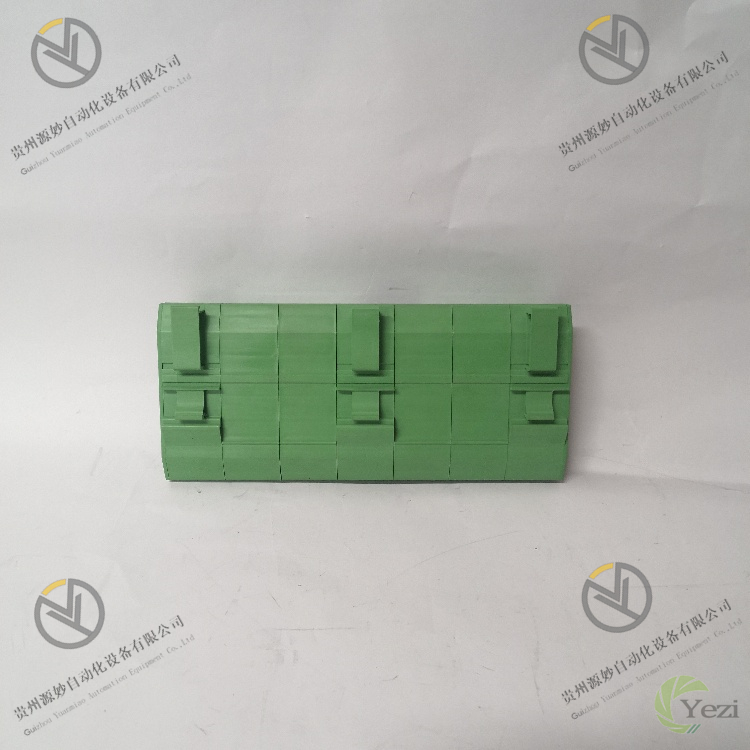

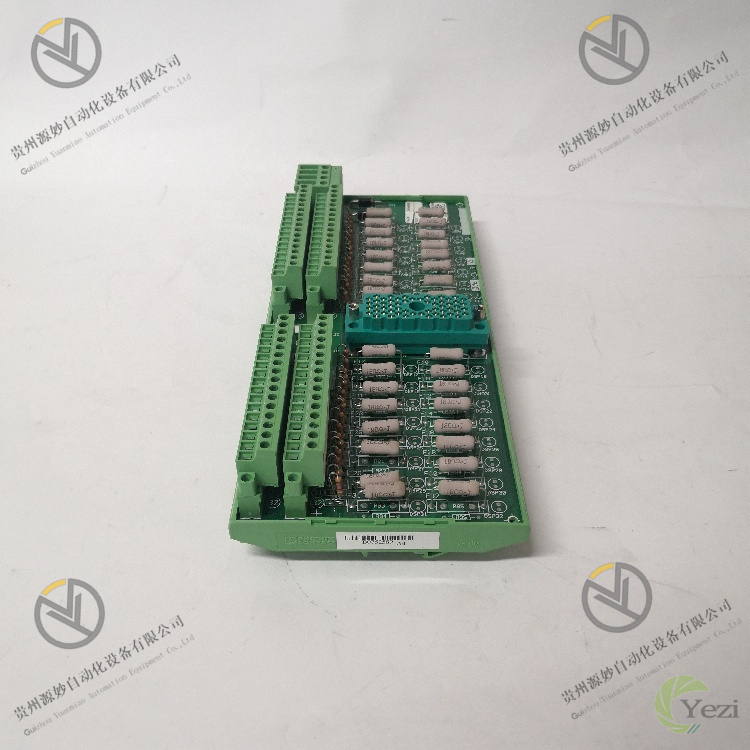

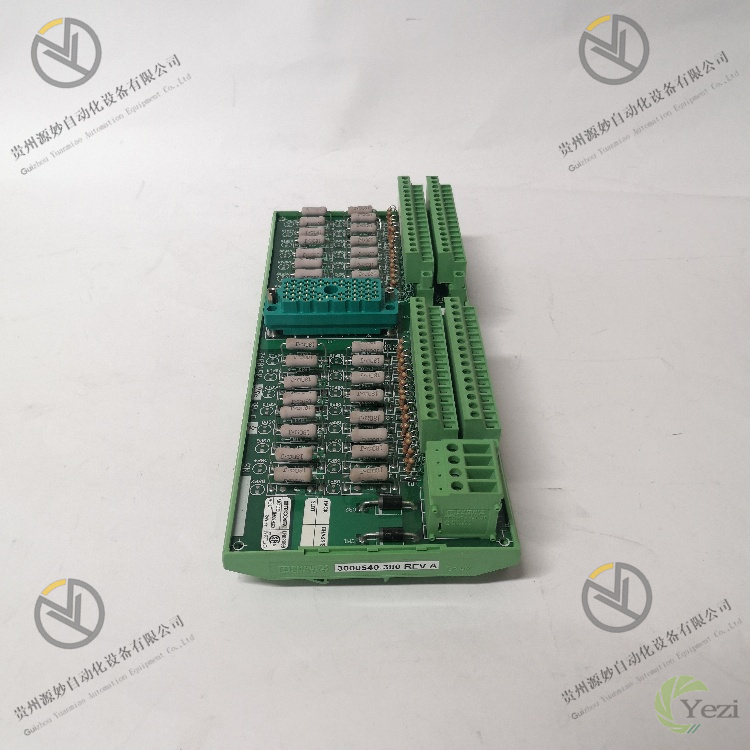

TRICONEX 9566-8XX
一、产品概述
TRICONEX 9566-8XX 是三重化冗余安全仪表系统（SIS）核心模块，专为石油化工、油气开采、电力、冶金等高危工业领域设计，用于实现紧急停车系统（ESD）、火灾与气体检测系统（F&G）、机组保护逻辑等安全控制功能。作为 TRICONEX Trident 或 TS3000 系列安全控制系统的 “运算与决策中枢”，它采用独特的三重化冗余（TMR）架构，通过三路独立并行的硬件电路与软件逻辑，实时监测并表决控制信号，确保在单点故障甚至两点故障情况下，仍能精准执行安全控制指令，避免因设备故障导致的安全事故，保障人员、设备与生产环境的安全。
该模块采用标准 3U 机架式结构（高度约 100mm、宽度约 233mm、厚度约 30mm），适配 TRICONEX 专用安全控制柜，通过背板总线与 I/O 模块、通信模块实现高速数据交互与冗余电力供应。模块表面采用工业级抗干扰布局，核心运算芯片、表决电路均配备金属屏蔽罩，引脚焊接工艺符合 IPC-A-610 Class 3 工业标准，且通过 SIL 3（安全完整性等级）认证（符合 IEC 61508 标准）、TÜV 莱茵认证，能耐受长期高负荷运行及复杂电磁环境（如化工厂高频变频器干扰、油气田高压设备电磁辐射），同时具备宽温、防潮特性，可在多干扰、宽温差的高危工业现场稳定工作，确保安全控制逻辑的零误动、零拒动。
二、技术参数
1. 核心冗余与运算参数
参数类别 | 具体规格 |
冗余架构 | 三重化冗余（TMR），三路独立 CPU、内存、I/O 接口，实时同步运算并通过硬件表决电路输出结果，表决方式为 “2 取 2” 或 “2 取 3” 可配置 |
控制核心 | 3 路 32 位工业级安全 CPU，单路主频≥200MHz，支持安全实时操作系统（RTOS），控制周期≤1ms（最小扫描周期 0.1ms） |
逻辑运算能力 | 支持梯形图（LD）、功能块图（FBD）、结构化文本（ST）编程，兼容 IEC 61131-3 标准，支持 5000 + 安全逻辑点运算，运算精度 ±0.01% |
故障覆盖率 | 单点故障覆盖率（SFF）≥99%，危险故障平均无故障时间（MTTFd）≥100,000 小时，符合 SIL 3 安全等级要求 |
表决响应时间 | 硬件表决电路响应时间≤100ns，从故障检测到安全输出动作时间≤5ms，满足高危工业场景的快速保护需求 |
2. 电气与安全特性
- 隔离防护：输入 / 输出与背板隔离电压≥5kVrms，通道间隔离电压≥2.5kVrms，采用光电隔离 + 电源隔离 + 信号隔离三重设计，有效阻断工业现场共模干扰（如变频器 1kV 共模电压）与地环流，信号传输正确率达 99.9999%；
- 过压过流保护：模拟量通道内置过压保护（最大耐受 ±30V DC）与限流元件（模拟量输出限流 30mA），数字量输出通道具备短路保护（过载时自动切换至安全状态，如 “失电关”），避免现场接线错误或设备故障导致模块损坏；
- 冗余电源：支持 24V DC 冗余电源供电（工作电压范围 18-32V DC），电源波动允许 ±10%，配备独立电源监测电路，某一路电源故障时通过背板总线自动切换至备用电源，切换时间≤1ms，保障模块持续工作；
- 电磁兼容性：符合 IEC 61000-6-2 工业抗干扰标准，静电放电（ESD）防护 ±4kV（接触放电）/±8kV（空气放电），电快速瞬变脉冲群（EFT）防护 ±2kV（电源端口）/±1kV（信号端口），射频辐射抗扰度≥20V/m（80-1000MHz）。
3. 环境与可靠性指标
- 工作温度：-40℃~70℃（宽温设计），适配低温户外控制柜（如北方油气田）、高温工业车间（如炼油厂催化装置区）等场景；
- 储存温度：-40℃~85℃，长期储存无元件老化、引脚腐蚀风险；
- 相对湿度：5%~95%（无冷凝），板卡表面涂覆厚度≥0.1mm 防潮防盐雾涂层，可在沿海高湿度、高盐雾环境（如海上石油平台）稳定运行；
- 平均无故障时间（MTBF）：整体系统 MTBF≥500,000 小时（含冗余架构），关键元件（如 CPU、表决芯片）采用军工级长寿命器件，减少维护频率与停机风险。
4. 通信与诊断参数
通信类型 | 具体规格 |
背板通信接口 | 1 个 TMR 专用冗余背板接口，与 I/O 模块数据传输速率达 100MB/s，支持实时数据同步与故障信息传输 |
外部通信接口 | 2 个冗余以太网接口（Modbus TCP/IP 安全协议）、2 个 RS485 接口（Modbus RTU 安全协议），支持与 DCS 系统（如艾默生 DeltaV、霍尼韦尔 Experion PKS）、HMI 操作站通信，通信延迟≤10ms |
诊断功能 | 支持 CPU 故障、内存错误、表决电路异常、通信链路中断、电源故障等 200 + 种故障检测，故障信息含故障类型、位置、发生时间，通过总线实时上传至安全监控系统，诊断覆盖率 100% |
配置方式 | 支持 TRICONEX TriStation 1131 软件远程配置，可设置安全逻辑、表决方式、报警阈值，配置参数加密存储（AES 256 位加密），支持配置文件备份与电子签名，防止非法修改 |
三、核心功能特点
1. 三重化冗余安全架构
- TMR 硬件冗余：模块内部集成三路完全独立的运算电路（CPU、内存、I/O 驱动），三路电路同时接收相同的输入信号、执行相同的控制逻辑，通过硬件表决电路对运算结果进行实时比对与表决。当某一路电路出现故障时，表决电路自动屏蔽故障路输出，由另外两路正常电路继续执行控制，确保安全功能不中断，彻底避免单点故障导致的安全失效；
- 软件冗余与自检：除硬件冗余外，软件层面采用 “三重化同步” 机制，三路 CPU 实时同步程序执行进度与数据，每 1ms 进行一次数据一致性校验；同时内置周期性自检程序（如内存校验、CPU 运算校验、表决电路测试），可在 100ns 内检测到软件错误并触发故障报警，保障控制逻辑的准确性；
- 安全状态输出：当检测到两路及以上电路故障时，模块自动将所有输出通道切换至预设的 “安全状态”（如阀门关闭、电机停机），避免因系统完全失效导致的危险工况，符合 SIL 3 标准中 “故障安全” 设计要求。
2. 高精度安全控制与联锁
- 快速联锁响应：针对紧急停机（ESD）、超压保护、超温保护等关键联锁逻辑，采用硬件级快速响应设计，从现场传感器检测到危险信号，到模块输出控制指令的总响应时间≤5ms，可在高危工况（如化工反应釜超压）发生瞬间切断危险源，防止事故扩大；
- 安全逻辑编程：支持基于 IEC 61131-3 标准的安全逻辑编程，TriStation 1131 软件提供专用安全功能块（如紧急停机块、延时联锁块、表决块），编程过程中自动进行安全逻辑校验（如避免 “单点故障” 逻辑设计），防止因编程错误导致的安全隐患；
- 事件顺序记录（SOE）：内置高精度事件记录功能，可记录安全事件（如联锁触发、故障发生）的时间戳（精度 ±1μs）、触发原因、关联信号，最多存储 10,000 条事件记录，便于事故发生后追溯根源，分析故障原因。
四、安装与运维
1. 安装规范
（1）TMR 机架安装（TRICONEX 专用安全柜）
- 工具准备：十字螺丝刀（PH2）、M3 扭矩螺丝刀（扭矩 1.2N・m）、ESD 防静电手环（接地电阻≤1MΩ）、TMR 机架导轨；
- 防静电操作：佩戴手环并确认接地良好，从防静电包装中取出模块（注意模块带有 “安全设备” 标识，禁止随意拆卸），避免触碰金手指与端子；
- 插入与固定：将模块对准 TMR 机架的 3U 插槽，沿导轨平稳推入，确保底部金手指与 TMR 背板完全接触，听到 “咔嗒” 声后用 M3 扭矩螺丝刀紧固模块侧面（严格按 1.2N・m 扭矩紧固，防止过紧损坏背板），模块前面板需与机架平齐，无倾斜；
- 冗余配置：通过 TriStation 1131 软件连接模块，配置 TMR 表决方式（默认 “2 取 3”）、通信参数，启动 “冗余同步” 功能，确认三路 CPU 数据同步成功（软件显示 “TMR Sync OK”）。
（2）I/O 模块连接（以数字量输入模块为例）
- 断电确认后，用 TMR 专用冗余电缆连接该模块的 “TMR I/O” 接口与数字量输入模块的 “TMR IN” 接口（需同时连接三路信号电缆，确保 TMR 冗余）；
- 通电后通过 TriStation 1131 软件激活输入通道，输入测试信号（如 24V DC），确认三路 CPU 均能正确采集信号，表决结果正常（无 “数据不一致” 报警）。
2. 日常运维
（1）定期检查（每月 1 次）
- 外观检查：检查模块外壳有无破损、金手指有无氧化、线缆连接是否松动，查看前面板 LED 指示灯（PWR1/PWR2/PWR3：三路电源绿、RUN1/RUN2/RUN3：三路运行绿、FAULT：故障红），正常时三路电源 / 运行灯常亮，故障灯灭；
- 状态核查：通过 TriStation 1131 软件查看模块运行状态，确认 CPU 负载≤50%、内存占用≤30%、三路数据同步无偏差，无故障报警信息；
- 安全测试：触发模拟联锁信号（如通过测试按钮发送 “超压信号”），观察模块是否在 5ms 内输出安全控制指令（如关闭阀门），同时检查 SOE 记录是否准确（时间戳、事件描述正确）。
（2）定期校准（每年 1 次，由专业安全工程师执行）
- 表决电路校准：使用 TRICONEX 专用校准设备，向三路 CPU 输入不同的测试信号，验证表决电路是否能正确屏蔽故障路输出，校准后记录表决响应时间（需≤100ns）；
- 时间戳校准：通过 GPS 时间同步设备，校准模块 SOE 时间戳精度（确保误差≤1μs），避免因时间偏差影响事故追溯；
- 校准记录：填写《安全模块校准报告》，记录校准日期、校准人员、校准数据，报告需存档保存，作为安全合规审计依据。
（3）故障处理（严格遵循 “安全优先” 原则）
故障现象 | 可能原因 | 处理措施 |
某一路 RUN 灯灭，FAULT 灯闪 | 单路 CPU 故障、内存错误 | 记录故障信息，联系 TRICONEX 技术支持，在安全工况下更换模块（禁止带电更换） |
三路 RUN 灯正常，FAULT 灯亮 | 表决电路异常、通信链路故障 | 停止模块控制功能，切换至手动操作，排查通信线缆与表决电路，修复后重启模块 |
输出未切换至安全状态 | 输出通道故障、表决逻辑错误 | 立即触发紧急停机（手动），检查输出通道与安全逻辑，修复后进行安全测试 |
