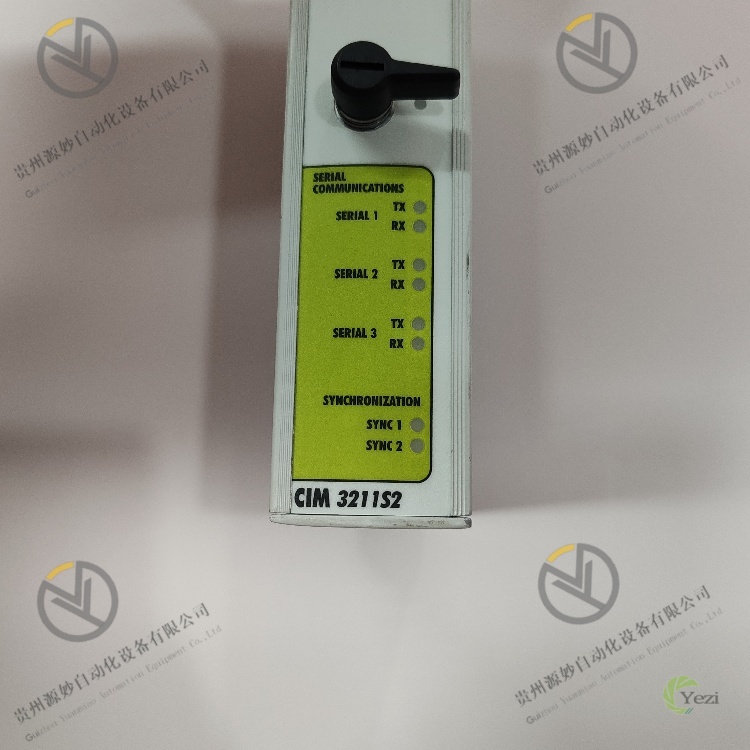

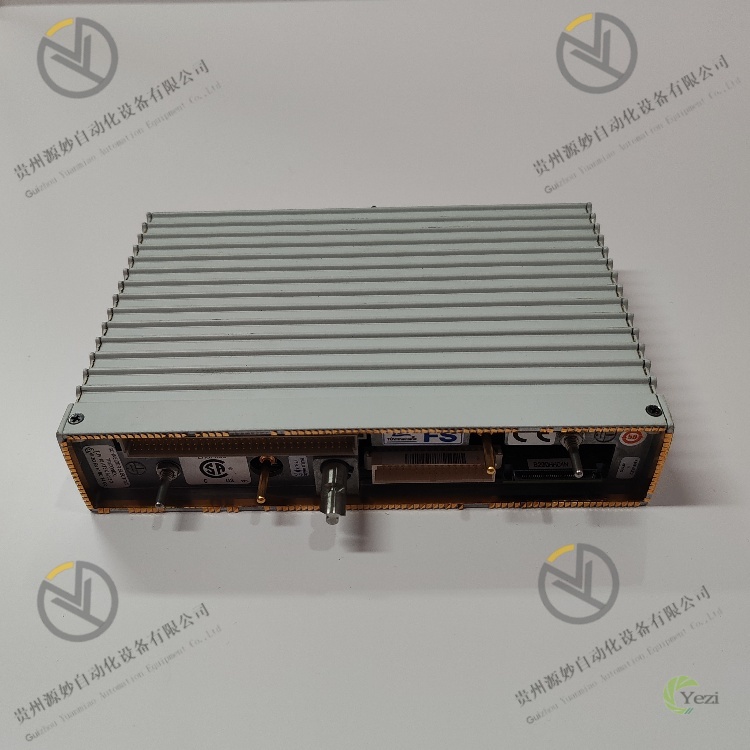

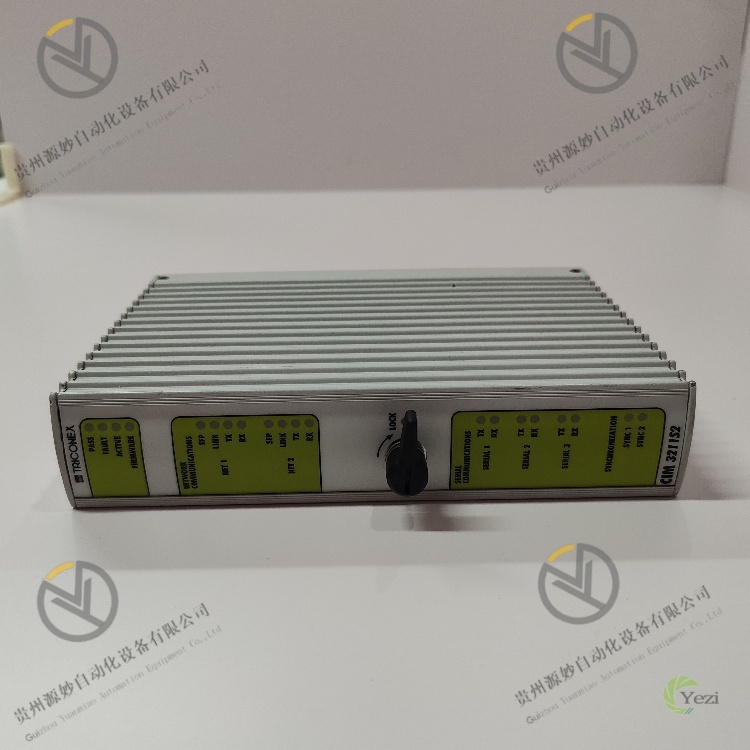

TRICONEX CIM3211S2

一、技术参数

1. 核心通信与运算参数：搭载32位PowerPC处理器，运行频率333MHz，配备64MB RAM与256MB Flash存储器，支持多协议并行处理；集成RS-232、RS-485串行接口及以太网接口，以太网通信速率100Mbps，串行通信速率可根据协议自适应调整；支持Modbus（TCP/IP与串行）、Ethernet/IP、OPC等主流工业协议，协议转换延迟≤1ms，满足安全系统实时性需求；单模块可实现Tricon控制器与最多254个外部节点的点对点通信，数据传输准确率100%。
2. 冗余与安全参数：采用三重化冗余通信链路设计，三路独立通道同步传输并执行2oo3（二取三）数据表决，彻底规避单点通信故障风险；符合IEC 61508标准的安全完整性等级（SIL）3级要求，经权威机构认证适用于安全关键型应用；通信端口与系统间具备2.5kV AC（1分钟）隔离等级，端口过压保护≤35V DC，静电防护达±15kV接触放电，有效抵御工业现场干扰。
3. 供电与功耗参数：采用Tricon系统机架背板供电模式，标准输入5V DC±5%，无需独立电源接线，简化系统布线；正常运行功耗≤8W，待机功耗≤1W，能耗水平符合工业节能要求；供电回路具备过流、过压保护功能，当输入电压超出4.75V~5.25V范围时自动限流，保护模块电路安全。
4. 环境与可靠性参数：工作温度范围-40℃~70℃，适配北方严寒油田与高温化工车间等极端环境；存储温度范围-40℃~85℃，相对湿度5%~95%（无凝露）；抗振动性能符合IEC 60068-2-6标准（10Hz~500Hz，10g加速度），抗冲击性能符合IEC 60068-2-27标准（30g加速度，11ms持续时间）；平均无故障工作时间（MTBF）≥400,000小时，具备长期连续运行能力。
5. 机械与认证参数：尺寸为宽25.4mm×高160mm×深259mm，重量约1.0kg，采用35mm标准DIN导轨安装（符合EN 60715）；防护等级IP20，模块本体采用UL 94 V-0级阻燃铝合金外壳，端子为弹簧压接式，兼容14-22 AWG导线；通过CE、UL、CSA等国际权威认证，符合工业设备安全与环保规范。

二、功能特点

1. TMR冗余通信架构，安全传输无断点：三重化冗余设计贯穿通信链路全流程，三路独立通道同步接收、传输数据并执行逻辑运算，通过2oo3表决机制输出一致结果，任何单通道故障不会影响数据传输完整性；内置独立故障检测单元，实时监测通道连接状态、协议运行完整性及供电稳定性，故障诊断覆盖率≥99%，故障响应时间≤10ms，检测到故障后立即通过LED指示灯报警并隔离故障通道，由剩余通道维持通信。在石化ESD系统应用中，可有效避免因通信故障导致的安全联锁失效，将数据传输故障引发的安全风险降低99%以上。
2. 高抗干扰设计，恶劣环境稳定运行：通信端口具备-85dB高共模抑制比，符合EN 61326-1工业级电磁兼容标准，可有效抵御工业现场变频器、电机等强干扰源产生的电磁噪声，在强噪声环境下仍能保持数据传输误码率≤10⁻⁹；采用光电隔离与信号滤波双重防护，配合±15kV静电防护与35V DC过压保护，可适应石油钻井平台、冶金车间等复杂电磁环境；宽温域设计使其能在-40℃低温启动与70℃高温运行中维持稳定性能，无需额外温控设备。
3. 多协议兼容，异构系统无缝集成：原生支持Modbus（TCP/IP与串行）、Ethernet/IP、OPC等主流工业协议，可直接与Tricon TMR控制器、EcoStruxure Foxboro DCS、罗克韦尔PLC及各类上位监控系统无缝对接，无需额外协议转换设备；支持多协议并行运行，例如同时通过Modbus TCP与DCS交互过程数据，通过Ethernet/IP与PLC实现联锁控制，通过OPC向上位系统上传状态信息，满足复杂系统的多维度数据交互需求。
4. 在线运维能力，生产连续性保障：支持通过TriStation 1131软件进行在线组态协议参数与通信逻辑，无需停机即可完成配置更新，解决传统通信模块“停机配置”导致的产能损失问题；内置全面自诊断功能，实时监测模块运行状态，通过绿色运行灯、红色故障灯直观反馈端口状态，运维人员可通过软件读取故障日志（含故障类型、发生时间、通道编号），快速定位问题；支持热插拔与在线模块更换，更换过程中冗余通道维持通信，确保数据传输无中断。

三、工作原理与应用

3.1 工作原理

3.2 应用场景

• 石油天然气开采与处理：在海上钻井平台HIPPS（高完整性压力保护系统）中，模块作为Tricon控制器与平台DCS的通信枢纽，通过Modbus TCP传输井口压力、温度等关键参数，同时通过Ethernet/IP接收DCS的远程控制指令，冗余通信链路确保压力超标时紧急关断指令的可靠传输，响应时间≤1ms，避免井喷事故。
• 石化与化工生产：在化工厂ESD（紧急停车系统）中，模块通过RS-485接口采集分散式可燃气体探测器信号，经协议转换后通过以太网传输至Tricon控制器，当检测到气体泄漏时，将控制器的停机指令同步转发至现场执行器与DCS系统，实现多系统联动停机，整个通信过程无延迟且无数据丢失。
• 发电行业：在火电厂BMS（燃烧器管理系统）中，模块连接Tricon控制器与锅炉DCS系统，通过OPC协议向上位监控系统上传火焰检测、燃料压力等实时数据，同时接收DCS的燃烧器启停指令，冗余设计确保锅炉熄火时紧急切断燃料指令的可靠执行，防止炉膛爆炸。
• 制药与水处理：在制药厂无菌生产车间的SIS系统中，模块通过Modbus串行协议采集现场温度、湿度传感器数据，转换为Ethernet/IP信号接入Tricon控制器，同时将控制器的参数设定指令转发至调节阀门，高抗干扰设计确保无菌环境参数的精准传输，符合GMP认证要求。

四、常见故障及解决办法

1. 故障1：通道故障报警，模块红色故障灯亮可能原因：对应通信通道线缆短路或接地、外部设备通信参数不匹配、通道隔离电路损坏、模块固件版本过低。
2. 解决办法：① 通过TriStation软件查看故障诊断日志，定位故障通道编号，断开该通道线缆，用万用表测量线缆绝缘电阻（≥100MΩ），排除短路问题；② 核对外部设备与模块的通信参数（波特率、 parity位、IP地址等），确保一致；③ 更换备用线缆并重新连接，若故障仍存在，执行在线模块更换，测试是否为通道电路损坏；④ 登录施耐德官网下载最新固件，通过TriStation软件在线升级，修复固件漏洞。
3. 故障2：通信中断，无法与DCS系统建立连接可能原因：IP地址或协议参数配置错误、通信线缆破损或接触不良、网络防火墙阻隔通信端口、模块通信接口故障。
4. 解决办法：① 通过TriStation软件连接模块，核对IP地址、子网掩码、网关及协议端口号（如Modbus默认502端口），确保与DCS系统参数一致；② 更换通信线缆，用网络测线仪检测以太网线缆通断，重新插拔并紧固弹簧压接端子；③ 检查网络防火墙设置，开放模块与DCS之间的通信端口，或临时关闭防火墙测试；④ 更换备用模块测试通信，若故障消失则为原模块通信接口故障，执行在线更换。
5. 故障3：数据传输错误，接收数据与实际不符可能原因：协议解析参数配置错误（如功能码、数据位设置错误）、工业现场电磁干扰过强、模块接地不良、数据校验方式不匹配。
6. 解决办法：① 打开TriStation软件的“协议配置”界面，核对协议功能码、数据长度、寄存器地址等参数，确保与外部设备一致，重新配置后下载至模块；② 检测模块接地电阻（≤4Ω），将模块接地与系统接地网独立连接，与变频器等强干扰源间距≥1.5m；③ 更换为双屏蔽通信线缆，串行线缆屏蔽层单端接地，以太网线缆采用屏蔽RJ45接头；④ 确认模块与外部设备的数据校验方式（CRC/奇校验/偶校验）一致，修改参数后重新通信。
7. 故障4：模块无法上电，运行灯不亮可能原因：Tricon机架背板供电异常、模块与机架接触不良、模块内部电源电路损坏、机架插槽故障。
8. 解决办法：① 用万用表测量机架背板供电端子电压，确保为5V DC±5%，电压异常则检查机架电源模块；② 关闭系统电源，拔出模块并清理金手指触点灰尘，重新插入机架并确保卡紧，观察运行灯状态；③ 将模块插入备用插槽测试，若仍无法上电则为模块内部电源电路损坏，需更换模块；④ 若备用插槽也无法上电，检查机架插槽供电线路，排除插槽故障。
