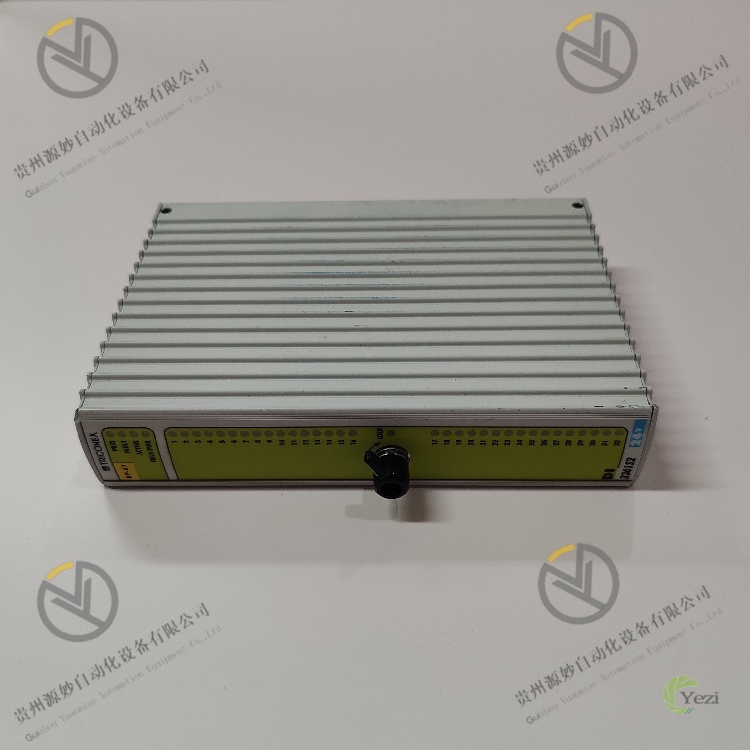

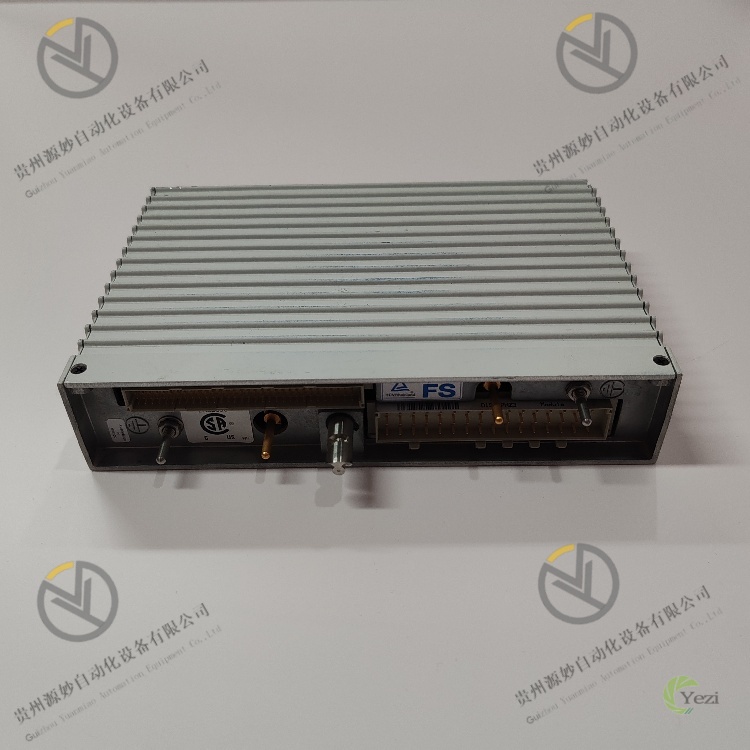

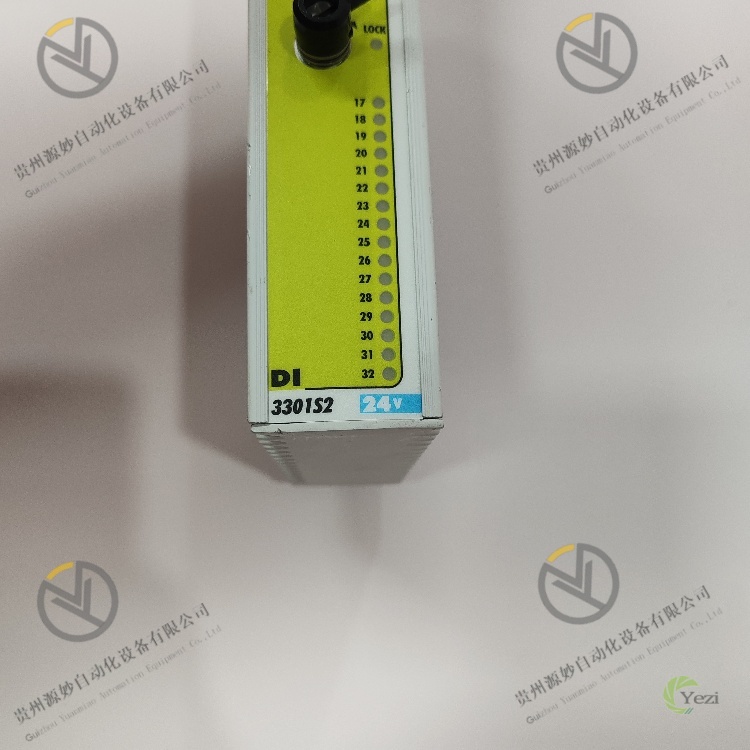

TRICONEX DI3301S2

一、技术参数

1. 核心采集与精度参数：配置8个独立数字量输入通道，单通道支持干接点（触点信号）与湿接点（24V DC/48V DC）两种输入类型，可通过软件灵活配置；输入信号响应时间≤1ms，确保急停按钮、故障报警等关键信号的快速采集，为紧急工况处理争取时间；输入逻辑支持“常开”与“常闭”可配置，适配不同类型现场设备的信号输出特性；通道输入阻抗≥10kΩ，有效降低信号源负载，避免对前端设备造成影响。
2. 冗余与安全参数：采用三重模块式冗余（TMR）架构，三个独立采集支路同步采集同一信号并执行2oo3（二取三）表决机制，单一支路故障时通过表决剔除异常数据，确保采集信号的可靠性；符合IEC 61508标准的安全完整性等级（SIL）3级要求，通过TÜV AK 6认证，满足石油化工SIL 3安全回路的严苛需求；8个输入通道间及通道与系统间具备250V AC/1分钟电气隔离，彻底规避通道间故障传播及外部干扰侵入风险。
3. 适配与通信参数：与Triconex 3000/4000/5000系列SIS系统机架完美兼容，采用机架背板总线通信，通信速率≥1Gbps，确保采集数据快速上传至控制器；支持通过TriStation软件进行在线参数配置（如输入类型、响应时间、故障阈值），无需停机即可完成配置更新；兼容Modbus TCP/IP辅助通信协议，可与外部诊断系统实现状态数据交互，便于远程监控模块运行。
4. 环境与可靠性参数：工作温度范围-40℃~70℃，适配北方严寒油田、高温化工车间及核电高温环境等极端场景；存储温度范围-40℃~85℃，相对湿度5%~95%（无凝露）；抗振动性能符合IEC 60068-2-6标准（10Hz~500Hz，加速度2g），抗冲击性能符合IEC 60068-2-27标准（10g，11ms半正弦波）；平均无故障工作时间（MTBF）≥500,000小时，具备长期连续运行能力。
5. 机械与认证参数：采用标准机架式设计，适配Triconex系列SIS系统机架，尺寸与同系列模块统一，重量约0.9kg；模块外壳采用UL 94 V-0级阻燃材料，端子为防误插弹簧压接式，兼容14-22 AWG导线；通过CE、UL、TÜV AK 6、ATEX等国际权威认证，符合欧盟工业设备安全指令、防爆规范及环保要求。

二、功能特点

1. TMR冗余架构+独立隔离，采集安全无死角：三重冗余采集支路同步采集现场信号，通过2oo3表决机制输出一致结果，单一支路发生元件损坏、信号干扰等故障时，不会影响最终采集数据的准确性；8个通道采用独立信号处理电路与电气隔离设计，通道间隔离电压达250V AC，某一通道遭遇短路、过压等故障时，其他通道仍能正常采集信号，实现故障“局部化”。如石化装置F&G系统中，当一个通道连接的可燃气体探测器线路短路时，其余7个通道仍能精准采集不同区域的气体浓度信号，确保泄漏检测无盲区。
2. 高速响应+宽类型适配，采集场景全覆盖：≤1ms的信号响应时间，可快速捕捉急停按钮按下、压力开关动作等瞬时信号，为ESD系统紧急停机提供快速数据支撑，相比普通DI模块使停机响应速度提升30%；支持干接点与湿接点（24V DC/48V DC）两种输入类型，通过软件一键切换，无需更换硬件即可适配不同现场设备，如同时采集限位开关的干接点信号与火焰探测器的湿接点信号，降低系统集成成本。
3. 全场景自诊断+智能预警，运维效率翻倍：内置全方位自诊断功能，可实时检测通道开路、短路、过压、隔离故障及模块内部电路异常等问题，故障诊断覆盖率≥99.5%；通过LED指示灯直观显示模块整体运行状态及各通道采集状态（正常/故障/信号通断），同时将故障类型、通道编号、发生时间等信息上传至SIS控制器及TriStation软件，运维人员可通过远程诊断快速定位故障点。如石油钻井平台应用中，模块可在5分钟内完成开路故障排查，相比传统模块效率提升8倍。
4. 全系列系统兼容+在线运维，集成成本大降：与Triconex 3000/4000/5000系列SIS系统无缝兼容，插装后无需开发专用驱动，通过TriStation软件即可完成输入类型、响应时间等参数配置，集成周期缩短40%；支持在线参数修改、固件升级及通道校准，无需停机即可完成维护操作，避免传统模块停机维护导致的产能损失，尤其适配连续生产的化工、核电等行业。

三、工作原理与应用

3.1 工作原理

3.2 应用场景

• 石油化工紧急停车系统（ESD）：在乙烯生产装置ESD系统中，模块的8个通道分别连接不同工序的急停按钮、压力高开关、温度高开关及液位高开关，当某一工序压力超标时，模块在1ms内采集到压力开关动作信号并上传至控制器，控制器立即触发停机指令，TMR冗余设计确保采集信号无错误，避免误停机或漏停机导致的安全事故。
• 核电辐射监测系统：作为核电站辐射监测系统的信号采集核心，模块的8个通道分别连接不同区域的辐射探测器，采集探测器输出的数字报警信号，SIL 3安全等级与高隔离设计确保在辐射环境下仍能稳定工作，即使某一通道故障，其余通道仍能精准传输辐射超标的报警信号，为人员撤离与设备保护提供关键数据。
• 精细化工反应釜安全监控：在医药中间体生产反应釜监控中，模块采集反应釜的超压报警开关、超温报警开关、搅拌电机故障开关等8路数字信号，实时监测设备运行状态，当检测到超压信号时，快速上传至控制器并触发泄压阀开启，独立通道隔离设计确保某一开关线路故障不影响其他监控信号的采集。
• 石油管道泄漏检测系统：在长距离石油输送管道泄漏检测系统中，模块分布式部署于各监测点，每个模块的8个通道采集不同位置的管道压力开关、阀门状态开关信号，通过冗余采集确保信号可靠，当检测到压力骤降信号时，快速上传至中控系统，实现泄漏点精准定位与紧急关阀。

四、常见故障及解决办法

1. 故障1：单通道故障报警，对应通道LED故障灯亮可能原因：该通道连接线路开路/短路、现场设备电源故障（湿接点输入场景）、通道光电隔离电路损坏、输入信号电压超出范围（湿接点）。
2. 解决办法：① 通过TriStation软件查看故障诊断详情，确认故障通道编号，断开该通道接线，用万用表测量线路通断及绝缘电阻（≥100MΩ），排除开路/短路问题；② 若为湿接点输入，检测现场设备供电电压（24V DC/48V DC），确保电压稳定，电压异常则排查设备电源；③ 更换备用线路并重新连接，若故障仍存在，将该通道连接的设备换至备用通道，若备用通道正常则为原通道隔离电路损坏，需在线更换模块；④ 确认输入信号电压在额定范围内，超压则增加电压稳压装置。
3. 故障2：全通道无采集，模块运行灯异常闪烁可能原因：机架背板供电异常、模块与机架接触不良、模块内部主处理电路损坏、控制器与模块通信故障。
4. 解决办法：① 用万用表测量机架背板供电端子电压，确保符合系统供电标准（如5V DC±5%），电压异常则检查机架电源模块；② 关闭系统电源，拔出模块并清理金手指触点灰尘，重新插入机架并确保卡紧，观察运行灯状态；③ 将模块插入备用插槽测试，若仍无采集则为模块主处理电路损坏，需更换模块；④ 通过TriStation软件检查控制器与模块的通信状态，通信中断则重启通信服务或重新配置通信参数。
5. 故障3：采集信号误报，无现场动作却显示信号通断可能原因：工业现场电磁干扰过强、模块接地不良、输入线路未采用屏蔽电缆、通道滤波参数设置不当。
6. 解决办法：① 检测模块接地电阻（≤4Ω），将模块接地与系统接地网独立连接，与变频器、电机等强干扰源间距≥2m；② 更换输入线路为双屏蔽电缆，屏蔽层单端接地（模块侧），减少电磁干扰耦合；③ 通过TriStation软件调整通道滤波参数（如增加滤波时间至500μs），过滤高频干扰导致的虚假信号；④ 用示波器测量输入信号，若干扰明显则在线路两端增加磁环或滤波电容。
7. 故障4：湿接点输入无采集，干接点正常可能原因：湿接点供电电源故障、软件输入类型配置错误、通道电源隔离电路损坏、线路正负极接反。
8. 解决办法：① 测量湿接点供电电源电压，确保24V DC/48V DC稳定输出，电压异常则更换电源；② 打开TriStation软件“通道配置”界面，确认对应通道输入类型已设置为“湿接点”，错误则修改后下载配置；③ 交换湿接点与干接点设备的接线，若湿接点设备在干接点通道正常则为原通道电源隔离电路损坏，需更换模块；④ 核对线路正负极接线，确保与模块端子定义一致，接反则重新接线。
