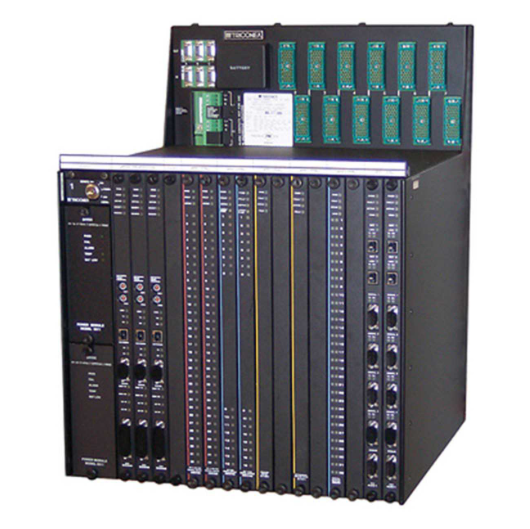

Triconex MP3009C1
型号：MP3009C1
品牌：TRICONEX
产品归属：Tricon V10/V11 安全控制系统高性能三重化冗余（TMR）主处理器模块，为 SIS 安全仪表系统、ESD 紧急停车系统的核心运算单元，部署于 8110/8120E 主机架 1-3 槽位，三块同型号 MP 模块并行运行，依托 TriBus 高速总线完成硬件 2oo3 表决，实现控制逻辑运算、I/O 数据容错校验、毫秒级 SOE 事件记录、多系统通信交互，广泛应用于石化、电力、油气、冶金等高风险工艺安全控制场景。
产品定位
MP3009C1 是 3009 系列升级型主控制器，采用独立三通道无共享时钟、电源电路的 TMR 硬件容错架构，单模块内置独立运算、存储、总线交互单元，三块处理器周期性完成程序、数据交叉比对表决，单点硬件故障可无缝隔离，系统无扰动持续运行，可用性可达 99.999%。模块搭载大容量高速内存、双路调试串口、工业以太网接口，支持本地程序下装、远程 DCS 数据交互、全局硬件自诊断，最大可扩展 15 个机架、118 块 I/O 卡件，适配大型化工装置、发电机组、压缩机组的安全联锁控制，可直接兼容老旧 MP3006/3007/3008 控制器升级替换，满足 IEC 61508 SIL3 功能安全最高等级要求。
硬件架构
采用工业阻燃 PCB 板材 + 全域三防敷形涂层设计，单块处理器硬件分为五大独立功能单元：
- 三重独立运算核心单元：32 位 RISC 高性能处理器，每块 MP 模块搭载独立运算内核、供电回路、时钟电路，三块模块通过 TriBus 高速总线实时同步运算数据、控制变量，硬件级多数表决纠错，避免单点故障引发系统停机。
- 多级存储单元：搭载大容量 DRAM 用于控制程序、I/O 缓存、SOE 事件存储；非易失 SRAM 固化保留过程参数、故障组态、禁用点配置，断电数据永久保存，总线周期性校验内存数据完整性，杜绝存储出错导致逻辑异常。
- TriBus 三重冗余背板总线单元：8110 机架下总线速率 25Mbps，8120E 增强型机架可达 1000Mbps，采用隔离串行传输模式，由 DMA 控制器独立完成数据同步、故障表决、错误修正，不占用主控运算资源，保障控制扫描周期确定性。
- 前端通信与状态指示单元：前面板配置 2 路 RS232 调试串口、1 路工业以太网口、多组状态 LED 指示灯（运行、故障、激活、总线告警），支持程序在线下装、Modbus TCP 通信、上位组态监控对接。
- 电源与硬件防护单元：由主机架背板 5VDC 冗余供电，内置多级 EMI 滤波、ESD 静电、EFT 浪涌防护，强弱电分区布线，具备过流、过压、欠压硬件自锁保护，适配电厂、化工厂强电磁恶劣工况。
安装规格
标准 Tricon 主机架槽位式竖向插拔安装，固定部署于 8110/8120E 主控机架 1、2、3 号槽位，必须三块同型号 MP3009C1 配套使用实现 TMR 三重冗余架构；支持系统允许状态下在线热插拔更换备件，整机通过 IEC60068 抗震、湿热循环、宽温老化可靠性测试，同系列硬件版本模块可直接兼容替换。
整机外形尺寸：228mm×160mm×75mm，整机净重 1.6kg。
配套系统
- 硬件配套：8110 标准主控机架 / 8120E 增强型机架、冗余电源模块、各类数字 / 模拟 I/O 卡件、远程扩展机架、TriBus 专用屏蔽通信电缆、光纤扩展模块；
- 组态软件：Trident、Triconex Workbench 组态工具，用于控制逻辑编程、参数下装、在线诊断、固件升级、SOE 事件分析；
- 对接上位系统：电厂 DCS、SCADA 调度系统、OPC 服务器、故障信息管理平台；
- 应用行业：石油化工 ESD 紧急停车系统、火电 / 燃气轮机 SIS 安全保护、油气长输压缩机组联锁、冶金高温装置安全控制系统、核电辅助工艺安全监控。
产品特性
- 纯硬件 TMR 三重化容错架构，三块处理器完全独立设计，无共用电路，故障自动隔离、无扰切换，最高满足 SIL3 功能安全认证，规避软件冗余存在的共因失效风险。
- 确定性控制扫描周期，可在 10~100ms 范围内灵活组态，TriBus 硬件独立完成数据表决纠错，保障联锁动作响应时间稳定，满足紧急工况下快速安全遮断要求。
- 超大系统扩展能力，最多支持 15 个本地 / 远程机架、118 块 I/O 模块，可承载 2048 路离散点、1536 路模拟量点位，适配大型一体化化工、电站集中式安全控制系统部署。
- 毫秒级 SOE 事件顺序记录功能，可存储上万条开关变位、联锁跳闸、硬件故障事件，带高精度时标，支持全厂时钟同步，用于事故溯源、安全审计、保护整定校验。
- 多协议工业通信能力，以太网支持 Modbus TCP、OPC、DNP3 等协议，两路串口支持本地在线调试、第三方设备点对点通信，可实现多套控制系统数据互联互通。
- 全周期硬件自诊断机制，实时监测处理器、内存、总线、通信、电源运行状态，故障精准定位至通道与模块，前面板 LED 就地告警 + 上位系统远程主动上送故障信息，大幅降低运维排查难度。
1. 电气供电参数
- 供电方式：由 Tricon 主机架背板 + 5VDC 冗余供电，单块模块典型功耗 15W，额定工作电流 625mA。
- 端口绝缘耐压：所有通信、调试接口对地 1500VAC/1min 工频耐压，全端口 ±4kV ESD、±2kV EFT 工业浪涌防护。
- 电源保护：内置过流、过压、反接、欠压自锁保护，单路电源异常不影响三重冗余系统整体运行。
2. 运算与存储参数
- 处理器：32 位 RISC 架构，运算速率 100MIPS，确定性周期扫描执行安全控制逻辑。
- 内存配置：8MB 程序 Flash、4MB 运行 DRAM、非易失 SRAM，用于参数、故障日志断电永久存储。
- 总线规格：TriBus 三重隔离高速串行总线，8110 机架 25Mbps，8120E 增强机架 1000Mbps，硬件 DMA 数据表决纠错。
- SOE 时标精度：≤1ms，支持 SNTP 全厂网络时钟同步。
3. 通信接口参数
- 调试串口：2 路 RS232 DB9 接口，最高波特率 115200bps，用于程序下装、本地在线调试。
- 以太网：1 路 10/100M 自适应 RJ45 网口，支持 Modbus TCP、OPC、DNP3 工业通信协议。
- 扩展能力：可搭配通信扩展卡实现 Profibus、光纤远程 I/O 组网，单模光纤最远支持 12km 远程机架扩展。
4. 环境耐受参数
- 标准工作温度：0℃ ~ +60℃（密闭通风控制柜）；宽温存储温度：-40℃ ~ +85℃。
- 运行相对湿度：5%～95% RH，无凝露、无腐蚀性酸碱、硫化气体、粉尘油气。
- 抗震标准：IEC 60068-2-6，水平、垂直双向 0.7g 持续振动耐受。
- 防护等级：裸板 IP20，安装于密封金属控制柜内整体防护等级 IP30。
5. 结构物理参数
- 外形规格：标准 Tricon 机架板卡 228mm×160mm×75mm。
- 整机净重：1.6kg。
- 安装方式：19 英寸 Tricon 主控机架槽位插拔安装，带前端防松锁紧拉手。
- PCB 工艺：FR4 V0 阻燃板材，全板三防防潮、防腐、绝缘敷形涂层。
- 接口配置：前面板 RS232 串口、以太网口、状态 LED 指示灯；后端 TriBus 三重冗余镀金背板连接器。
三、核心功能
1. TMR 三重硬件冗余容错安全运算
三块 MP3009C1 独立并行执行同一套控制程序，通过 TriBus 总线周期性交叉比对运算结果、I/O 采集数据，采用 2oo3 硬件表决机制，任意一块处理器故障会被系统自动隔离，剩余两块正常完成逻辑运算、联锁输出，实现 3-2-1-0 降级运行模式，从硬件层面规避单点失效引发安全事故。
2. 确定性周期控制与全局硬件自诊断
可自定义毫秒级控制扫描周期，DMA 独立总线处理数据同步与纠错，保障联锁响应时间稳定可预测；上电完成处理器、内存、总线、通信全维度自检，运行中实时监测模块健康状态，故障精准定位，就地 LED 告警同时向上位系统推送故障代码，支持在线故障模拟、通道强制、逻辑仿真调试。
3. 大容量毫秒级 SOE 故障事件溯源
本地非易失存储器长期存储联锁跳闸、设备变位、硬件异常等事件，每条记录附带 1ms 高精度时标，支持全厂统一时钟同步，可导出事件报表用于工艺事故分析、功能安全审计、继电保护动作时序校验，满足石化、电力行业安全监管合规要求。
4. 大规模 I/O 分布式扩展与冗余组网
依托 TriBus 总线可扩展多组本地、远程 I/O 机架，光纤最远 12 公里部署远程控制站，全部 I/O 回路同步实现三重化容错采集，适配大型厂区分散式工艺装置集中安全管控；双冗余电源、三重总线、双路通信多维度冗余设计，全方位提升系统连续运行可靠性。
5. 在线运维与多系统互联互通
支持控制逻辑在线修改、无扰下装、在线强制点位，无需装置停机即可完成程序优化调试；通过以太网、串口对接 DCS、OPC 服务器等第三方平台，实现安全系统运行参数、报警、故障信息双向交互，兼顾就地运维与远程集中监控需求。
三套 MP3009C1 主处理器插入主控机架 1、2、3 槽位，机架上电后三块模块独立完成硬件自检、固件初始化，通过 TriBus 三重隔离高速总线完成时钟、程序、内存同步，进入同步周期扫描运行模式。
每一个扫描周期内，三块处理器同步采集所有三重化 I/O 模块的现场工艺信号，独立执行相同的安全控制逻辑运算，运算结果经由 TriBus 实时交叉比对，通过硬件多数表决剔除异常数据，输出可靠控制指令至 I/O 卡件驱动现场执行机构。
运行过程中系统持续校验每块处理器的运行状态、内存数据、总线通信，当单块模块出现硬件故障、程序异常时，系统自动将故障模块隔离，剩余两套处理器继续冗余运行，同时锁存故障代码、故障发生时刻运行参数并触发告警；所有信号变位、联锁动作事件自动打上毫秒时标存入本地非易失存储器，可随时调取用于故障分析。通过前端通信接口实现程序调试、上位数据交互，电池备份 SRAM 保证断电后工艺参数、事件日志不会丢失。
- 石油、化工行业：炼化装置、合成反应装置 ESD 紧急停车系统，反应器超温超压、泄漏安全联锁保护，高危工艺 SIL3 等级安全仪表控制系统。
- 火力、燃气、联合循环发电厂：汽轮机、锅炉、辅机 SIS 安全保护系统，ETS 紧急跳闸、机组超速、压力越限联锁控制，SOE 故障时序采集溯源。
- 油气长输管道、压缩站：压缩机防喘振、机组超速、进出口压力安全联锁，场站紧急切断阀门安全控制系统。
- 冶金、煤化工高温高压装置：加热炉、反应釜安全停车联锁，有毒有害介质泄漏紧急隔离控制。
- 老旧 Tricon 安全控制系统升级改造：替换 MP3006/3007/3008 系列老旧处理器，兼容原有机架、I/O 卡件、控制组态，缩短改造停机周期，降低升级投入成本。
