一、产品概述

TRICONEX MP3101S2 是施耐德旗下 Triconex Tricon 安全仪表系统（SIS）配套三重冗余 TMR 主处理器模块，是整套 ESD 紧急停车、F&G 火灾气体安全控制系统的核心运算单元，完全遵循 IEC 61508 SIL3 功能安全标准设计。

模块搭载三路独立 32 位 MPC860 处理器内核，依靠三重模块冗余 TMR 硬件表决机制，完成 I/O 信号采集运算、安全联锁逻辑执行、系统冗余通信、全链路故障诊断与事件记录存储，可实现单通道故障无扰切换，杜绝系统误联锁、拒联锁风险。

内置 6MB 大容量 Flash 存储，支持本地逻辑程序、故障事件、SOE 时序记录持久保存，配备双路冗余以太网、系统背板高速通信接口，可与 Tricon 机架 I/O 卡件、上位监控站、第三方 DCS 双向数据交互。整机全铝合金散热壳体，宽温工业硬件架构，具备完整过压、过流、过热、内存校验硬件保护，广泛应用于石油炼化、油气长输管线、火电、煤化工、精细化工等高风险流程行业 SIS 安全系统，多用于老旧 Tricon 系统处理器备件更换、安全控制站扩容、ESD 系统智能化升级改造项目。

二、硬件结构与组成

1. TMR 三重冗余运算处理单元

集成三路完全独立、同步运行的 32 位 50MHz MPC860 处理器，每路 CPU 拥有独立内存、运算总线与信号采集通道，三路运算结果实时硬件表决；任意一路处理器出现运算异常、硬件故障时，系统自动剔除故障通道，依靠剩余两路正常通道持续执行安全逻辑，无停机、无联锁中断。内置硬件看门狗、内存奇偶校验、程序代码校验电路，实时监测运算内核运行状态，异常立即锁存故障代码并触发系统报警。

2. 大容量存储与 SOE 事件记录单元

搭载 6MB 板载 Flash 非易失存储器，断电无需备用电池即可长期留存控制逻辑程序、组态参数、故障告警日志、毫秒级 SOE 事件时序记录；独立事件分区存储，可区分工艺联锁动作、模块硬件故障、通信异常、电源告警四类事件，支持上位软件批量导出历史记录，用于事故追溯与安全合规审计。

3. 双冗余通信与背板总线交互单元

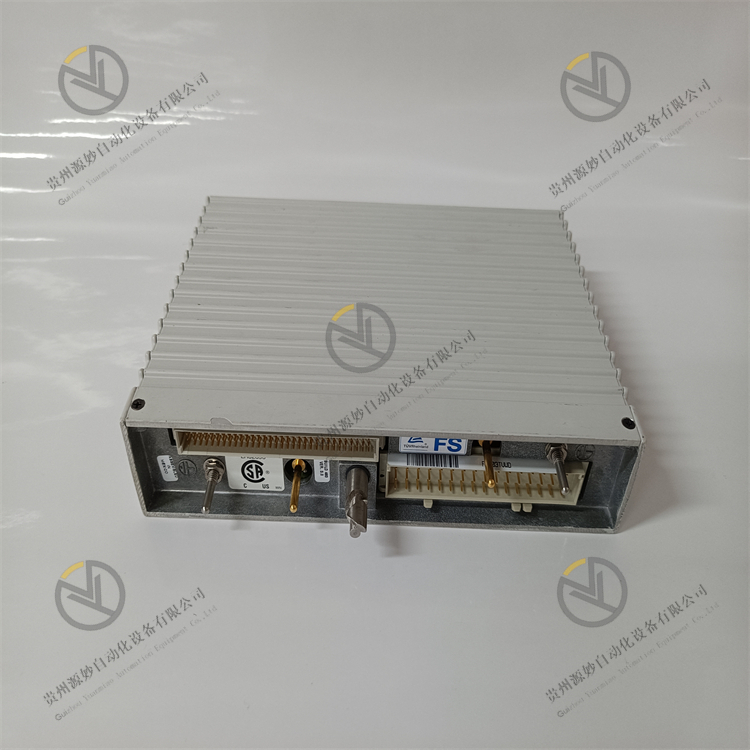

板载两组独立百兆以太网通信端口，支持 Modbus TCP、Tricon 专用安全协议，双链路热冗余自动切换，保障与上位监控、第三方系统数据不间断交互；后端配备标准 Tricon 系统高速背板连接器，通过机架背板与所有 I/O 模块高速双向数据交互，实时下发联锁输出指令、上传现场 DI/AI 安全测点信号。

4. 金属散热机架安装与屏蔽接地单元

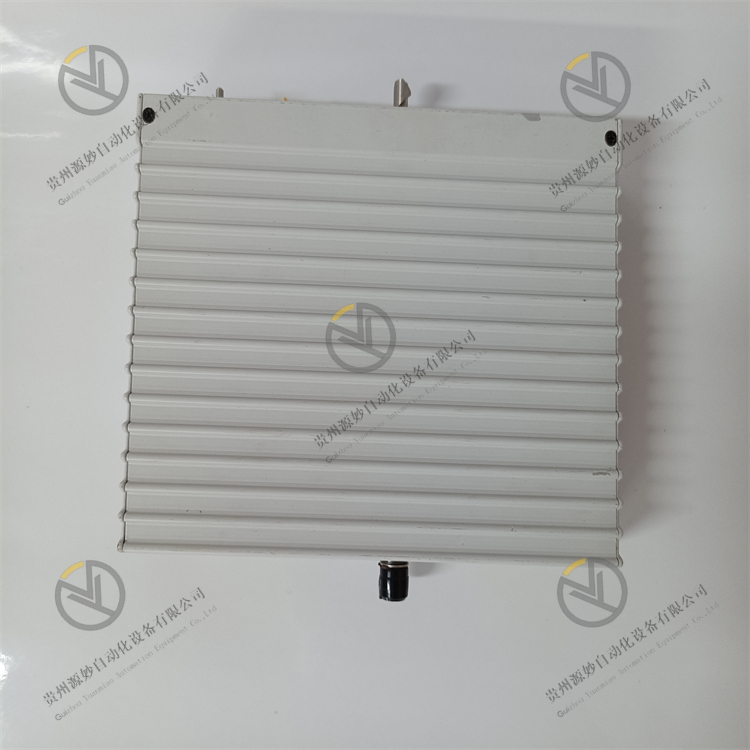

一体式铝合金齿状散热壳体，无风扇被动散热结构，适配控制柜密闭散热环境；标准 Tricon 机架抽屉式插拔安装结构，支持在线热插拔更换模块，无需整站断电停机。壳体四周集成专用屏蔽接地触点，插入接地机架后形成完整电磁屏蔽回路，抑制变频器、高压设备共模电磁干扰；强弱电电路物理分区布局，同系列 MP3101 处理器模块软硬件完全向下兼容，可原位替换老旧同型号处理器，原有组态、I/O 布线无需大规模改动复用。

三、技术参数

（一）电气参数

工作供电：24VDC 工业冗余安全电源，整机典型功耗 7W

处理器：三路独立 Motorola MPC860 32-bit 50MHz TMR 三重冗余架构

板载存储：6MB Flash 闪存，无电池持久存储程序与事件日志

通信接口：双冗余 10/100M 自适应以太网、Tricon 专用高速背板总线

绝缘耐压：信号与电源回路 2000VAC 绝缘耐压测试

故障机制：三路硬件实时表决，单通道故障自动隔离无扰运行

（二）环境参数

工作温度：-40℃ ~ +70℃；存储运输温度：-85℃ ~ +85℃

相对湿度：5%~95% RH，无凝露、无腐蚀性酸性气体、导电粉尘

电磁兼容：符合 IEC 61000-6-2 工业 A 级抗干扰标准，适配高干扰化工、电厂现场

防护等级：整机 IP20，仅允许安装于室内密闭通风工业控制柜 Tricon 机架内

（三）机械参数

安装方式：Tricon 标准机架抽屉式插入热插拔安装

外形尺寸：120mm（宽）×73mm（深）×115mm（高）

整机重量：约 0.5kg

外壳材质：一体成型铝合金齿状散热壳体

可选配套：Tricon 系统机架、各类 DI/DO/AI/AO 安全 I/O 模块、工业屏蔽网线、上位 Triconex Trident 组态软件、冗余 24V 安全电源

四、产品功能与特性

TMR 三重硬件冗余表决，实现 SIL3 高安全等级运行

三路独立处理器同步运算实时比对，单点硬件故障不会造成逻辑失效、误停车或拒动作，满足化工、油气高危装置强制 SIL3 安全规范，大幅降低安全系统危险失效概率（PFDavg）。

毫秒级 SOE 事件时序记录，满足安全合规审计要求

板载独立事件存储分区，精准记录联锁触发、模块故障、信号异常的毫秒级时间戳，完整留存全周期安全动作记录，便于事故复盘、安监合规资料调取，无需额外外置记录仪。

双网冗余通信架构，杜绝上位监控失联风险

两路以太网完全独立冗余，单根网线、单网口故障时自动无缝切换，保障操作员站、第三方 DCS 实时读取安全测点状态、下发操作指令，避免通信单点失效造成监控盲区。

全维度硬件自诊断防护，故障精准定位快速告警

上电全通道自检，运行实时监测 CPU、内存、通信、电源、背板链路状态，故障时本地面板指示灯分层告警，同步向上位系统推送标准化故障报文，精准定位故障点位，缩短停机检修时长。

无风扇被动散热 + 热插拔运维，适配连续生产工况

铝合金齿状散热结构无旋转易损件，长期 7×24 小时运行免维护；支持在线热插拔更换处理器，检修、备件替换无需装置停车、系统断电，最大限度降低生产损失。

标准化兼容架构，系统扩容与备件替换便捷高效

全系列 Tricon 机架通用安装尺寸，老旧故障处理器可直接原位替换，原有控制逻辑、I/O 接线、通信组态无需重新修改；新增安全联锁站可直接加装模块扩容，技改施工与调试周期短。

五、适用工况与应用场景

石油炼化、煤化工、精细化工装置 SIS 安全仪表系统，ESD 紧急停车、反应炉超温超压联锁、有毒气体 F&G 火灾气体控制系统核心运算单元。

油气开采平台、长输天然气 / 原油管线、储气库安全控制系统，管线紧急切断、压力高低联锁、站场火灾保护控制站处理器配套。

火力发电厂、新能源电厂、垃圾焚烧电厂锅炉、汽机辅机 SIS 联锁系统，设备超速、超温、紧急停机安全逻辑运算承载项目。

医药、化肥、危废处理等高风险生产线安全联锁控制系统，高危反应釜、防爆车间安全监控与紧急切断系统硬件配套。
