一、产品介绍

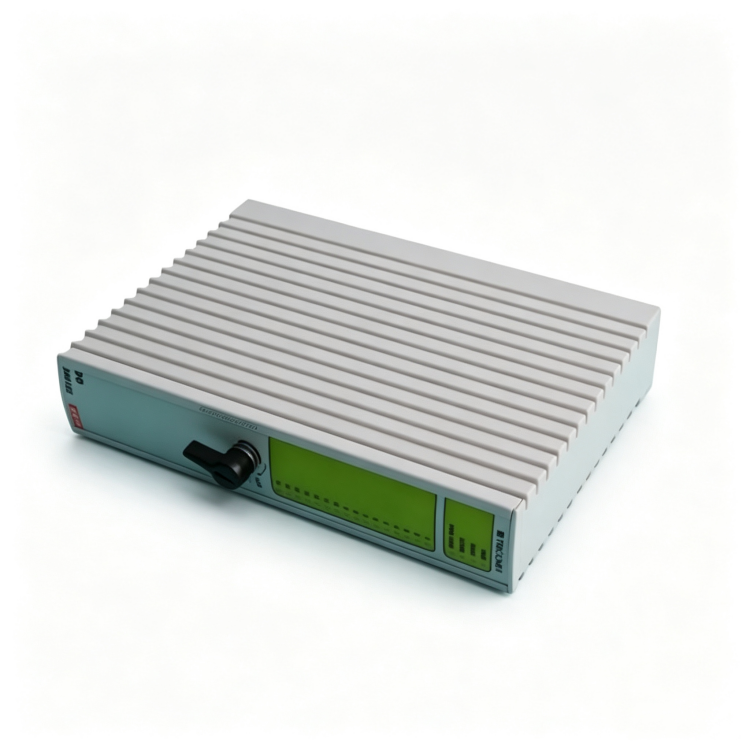

TRICONEX 3401S2 是Trident SIS安全仪表系统专用16通道数字量输出模块，该模块严格按照SIL3安全完整性等级标准设计制造，是过程工业安全保护系统的核心I/O模块，主要用于安全联锁系统的指令输出与现场设备驱动。产品具备高安全完整性、高容错性、低失效率的特性，支持三重化冗余容错架构，可在高温、低温、电磁干扰等严苛工业工况下稳定运行，广泛应用于石油、化工、电力等高危流程工业的安全控制系统，为装置联锁保护、紧急停机、安全阀门控制提供可靠的硬件支撑。
二、功能与工作原理
核心功能：TRICONEX 3401S2 主要负责将SIS安全控制器的逻辑运算指令，转换为标准工业数字开关量信号，驱动现场电磁阀、继电器、紧急切断阀、声光报警装置、电机联锁开关等执行设备。模块集成通道自检、故障诊断、冗余表决、安全输出锁定功能，可实现16路独立通道同步或单点输出控制，同时实时监测输出回路状态，精准识别线路短路、断路、负载异常等故障，保障安全联锁动作精准、可靠执行。
工作原理：模块依托Triconex专属三重化冗余（TMR）容错架构工作，三路独立电路同步接收主控系统指令并进行逻辑表决，采用“三取二”容错机制，单一通道故障不会导致输出误动作或拒动作，从硬件层面规避单点故障风险。正常工况下，模块输出标准24VDC数字开关信号，精准执行系统联锁控制指令；当系统检测到工艺超限、设备异常等危险工况时，模块立即触发预设安全输出动作，驱动现场设备完成紧急停机、阀门切断等保护操作。同时模块全程实时自检，故障状态下可主动上报故障代码并锁定安全输出状态，避免误操作引发生产风险。
三、技术特点
1. SIL3高安全等级认证：整机满足IEC 61508标准SIL3安全完整性等级要求，适配高危工业场景安全联锁控制，低危险失效概率，符合主流石化、电力行业安全规范。
2. TMR三重化冗余容错：搭载三重独立运算与输出电路，三取二表决机制，彻底消除单点故障隐患，系统容错能力极强，杜绝安全联锁拒动、误动问题。
3. 全通道智能自检诊断：16个输出通道均支持实时回路检测，可精准识别线路断路、短路、负载故障、模块异常等问题，故障可精准定位、实时上传，大幅降低运维排查难度。
4. 宽温域强工况适配：工业级宽温设计，可在-40℃~+70℃极端温度环境稳定工作，抗振动、抗电磁干扰能力优异，适配现场高温、低温、多干扰的恶劣工业环境。
5. 高集成高效率输出：单模块集成16路独立数字输出通道，通道互不干扰，控制密度高、占用机柜空间小，支持批量现场设备联锁控制，提升系统集成度。
6. 安全锁定防误动作：故障或系统异常时自动锁定安全输出状态，杜绝异常信号导致的设备误启停，保障生产装置安全稳定，具备故障安全型设计特性。
四、规格参数
基础参数
产品型号：3401S2（DO3401S2）
品牌厂商：TRICONEX（Schneider Electric 施耐德）
产品类型：SIS系统数字量输出模块（DO模块）
安全等级：IEC 61508 SIL3
通道数量：16路独立数字输出通道
电气参数
额定工作电压：24 VDC
工作电压范围：15VDC ~ 30VDC
最大耐受电压：33 VDC
单通道最大输出电流：1A
工作模式：三取二冗余表决输出
环境参数
工作温度：-40℃ ~ +70℃
存储温度：-40℃ ~ +85℃
抗干扰等级：工业级EMC电磁兼容
结构与安装
安装方式：标准机柜背板插槽安装
适配系统：Triconex Trident 系列SIS安全仪表系统
诊断功能：全通道实时自检、故障定位、状态上报
五、应用场景
TRICONEX 3401S2作为核心安全输出模块，专属配套Triconex Trident SIS安全仪表系统，主要应用于对安全等级、容错性、可靠性要求极高的高危流程工业场景。核心应用领域包含石油开采、炼化化工、天然气储运、火力发电、煤化工、制药等行业。
主要设备控制场景：装置紧急停机（ESD）联锁系统、燃烧器安全控制系统、工艺压力/温度超高联锁保护、安全切断阀门驱动控制、锅炉与压力容器安全联锁、有毒有害气体报警联锁输出等，专为高危生产装置提供可靠的安全联锁执行保障，规避工艺失控、设备故障引发的安全事故。
