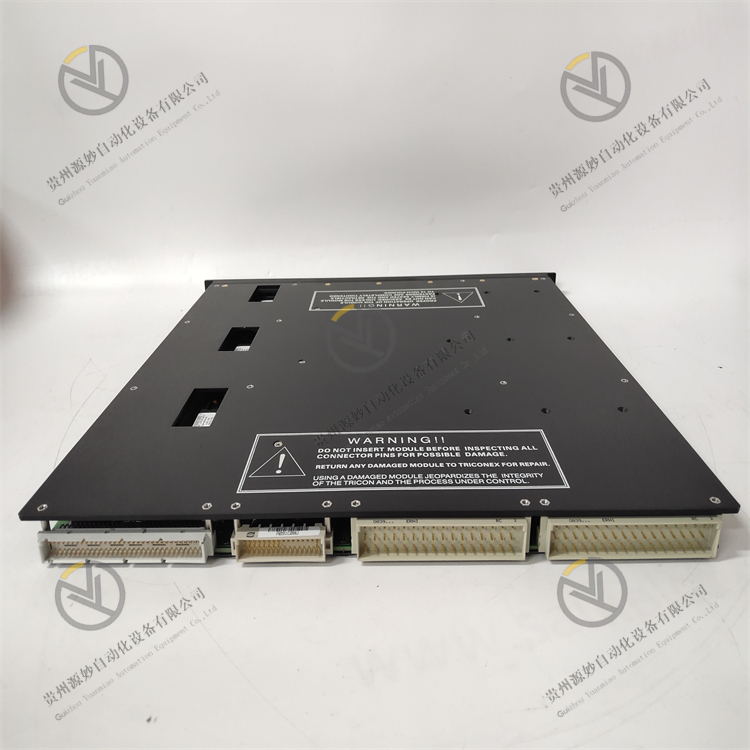

一、产品概述
型号：4353
品牌：TRICONEX（康吉森/施耐德EcoStruxure）
产品名称：TMR三重冗余通信处理模块、Tricon通信模块（TCM）
产品定位：TRICONEX 4353是施耐德Triconex Tricon系列容错安全仪表系统专用三重模块化冗余通信模块（TCM），专为石油化工、天然气、火电、煤化工等高危流程工业SIS安全控制场景设计。作为Tricon SIS/ESD/FGS安全系统的核心对外通信枢纽，负责安全系统与DCS、上位监控、远程运维终端、现场智能设备之间的协议解析、数据交互、链路管理与故障防护，是保障安全控制系统数据实时、可靠、容错传输的核心原厂备件与系统扩容组件，适配工业装置长周期安全稳定运行需求。
核心作用：搭载Triconex原生TMR三重冗余容错架构，采用三通道独立运算、三取二表决机制，彻底消除单节点通信故障引发的数据中断、链路失联、系统拒动/误动风险。支持多协议、双网口差异化通信服务，可实现SIS系统工艺参数、设备状态、联锁报警、故障日志的双向稳定传输，满足DCS集中监控、TriStation程序组态、OPC数据对接、SNTP时间同步、远程固件升级与运维调试等核心业务。内置硬件级链路自检、数据校验、异常隔离与冗余切换机制，可实时识别线路干扰、链路断线、协议异常、数据丢包等故障，毫秒级切换备用链路、过滤异常报文，保障安全系统通信连续性与数据完整性，有效规避通信异常导致的装置非计划停机、安全联锁失效问题，全面提升工业装置安全管控等级。
适配系统：专属适配Triconex Tricon容错安全系统，兼容Tricon v10.3及以上版本系统平台，适配全系TMR三重冗余控制器架构。严格匹配原厂系统总线协议、机架插槽规范、电气接口与安装标准，支持老旧设备通信模块替换、系统通信扩容、组网架构升级、多系统数据对接改造，新旧设备互换性、兼容性极强，原位插拔无需修改系统控制逻辑与组态程序，零适配风险。
应用场景：广泛应用于石油炼化、油气储运、精细化工、火力发电、煤化工等高危流程工业，适配SIS安全仪表系统、ESD紧急停车系统、FGS火气监测与控制系统通信组网。主要用于SIS与横河、霍尼韦尔等主流DCS跨系统数据交互、上位组态监控、工程程序上传下装、系统时间同步、远程运维诊断与固件升级，完全适配工业现场7×24小时不间断安全管控严苛工况。
二、技术特点
1. 原生TMR三重冗余容错架构，高安全高可靠
采用Triconex核心三重模块化冗余技术，通信运算、数据处理、链路检测单元均为三通道独立硬件设计，搭载硬件级三取二容错表决机制。单通道通信异常、芯片故障、电磁干扰、线路波动均不会影响整体通信业务运行，无单点故障隐患，完全满足工业功能安全设计要求，从底层杜绝传统单通信模块故障导致的系统失联、数据异常问题，适配高危工业安全控制系统核心通信场景。
2. 双网口差异化协议适配，多场景组网灵活
模块配备双独立以太网端口，支持差异化协议分工适配，NET1端口兼容全系主流通信协议，可对接DCS、上位监控、现场设备；NET2端口专属适配嵌入式OPC服务器、TriStation组态、SNTP时间同步协议，精准匹配工程组态、数据上传、系统对时、远程运维等细分场景。同时支持Modbus TCP等主流工业协议，单模块可兼顾生产监控、工程调试、系统运维多维度通信需求，组网适配性极强。
3. 工业级抗干扰传输，复杂工况运行稳定
采用工业级原装元器件、抗震防腐PCB结构、隔离防护电路设计，整机通过EMC电磁兼容、工业宽温、抗震防尘认证。内置电源滤波、浪涌抑制、静电防护、电磁屏蔽机制，可有效抵御工业现场高频电磁串扰、电压脉冲、温变波动、设备振动等干扰因素。具备数据多重校验、丢包重传、异常报文过滤功能，在复杂工业电磁环境下仍可保持数据零失真、传输零中断，保障安全系统数据实时同步。
4. 智能自诊断全工况监测，运维高效便捷
搭载板载一体化智能自诊断系统，配备面板状态指示灯，实时直观显示模块运行状态、链路连接状态、故障告警状态。全天候监测通道工况、总线通讯、数据传输、硬件芯片、端口链路状态，可精准定位链路断线、协议不匹配、数据丢包、通道故障、硬件老化等各类问题。自动记录故障时序、运行日志与原厂故障代码，支持系统后台在线读取、故障溯源与工况复盘，大幅缩短通信故障排查、检修、调试周期，有效降低产线停机损耗与运维成本。
5. 标准化模块化设计，即插即用互换性强
严格遵循Triconex原厂硬件设计规范、插槽定义、总线通讯协议、电气参数与安装标准，采用机架式标准化模块化结构。模块外形尺寸、安装点位、引脚定义、通讯逻辑、电气性能与原厂系统完全匹配，支持原位直接插拔替换老旧故障模块，无需修改系统控制程序、无需重新组态、无需专项调试适配，兼容设备日常维保、通信扩容、系统升级、组网改造全场景，零兼容风险，大幅降低运维改造成本。
6. 低功耗高稳定设计，适配长周期连续运行
采用低功耗高性能芯片架构，整机功耗低、运行发热小，电路运行稳定性强。适配工业宽温工况，长期高负荷、不间断运行无参数漂移、无程序卡顿、无硬件老化故障，完美匹配流程工业装置常年连续生产的运行需求，有效提升安全控制系统整体稼动率与运行稳定性。
三、规格参数
项目 | 参数 |
|---|
设备型号 | 4353 |
品牌厂商 | TRICONEX（施耐德EcoStruxure） |
设备类型 | TMR三重冗余通信处理模块（TCM）、SIS安全系统通信模块 |
适配系统 | Triconex Tricon系列，兼容Tricon v10.3及以上版本安全仪表系统 |
适用场景 | 石油化工、天然气、火电、煤化工SIS/ESD/FGS系统组网，SIS与DCS数据交互、工程组态、远程运维、系统时间同步 |
核心架构 | TMR三重模块化冗余、硬件三取二容错表决机制 |
核心功能 | 多协议数据交互、双网口差异化通信、冗余链路管理、三取二容错数据表决、链路自诊断、故障告警日志存储、程序组态下载、SNTP时间同步、远程固件升级、通信异常防护 |
支持协议 | Modbus TCP、嵌入式OPC、TriStation专属协议、SNTP时间同步协议 |
通信端口 | 2路独立千兆以太网端口（NET1、NET2差异化协议适配） |
传输速率 | 以太网100/1000Mbps自适应 |
单系统最大搭载数 | 单Tricon系统最大支持4块TCM通信模块 |
供电规格 | 系统标准机架稳压供电，适配工业供电波动工况 |
典型功耗 | 低功耗设计，整机功耗≤5W |
工作温度 | -40℃～+70℃（工业宽温工况） |
存储温度 | -40℃～+85℃ |
环境湿度 | 5%～95%，无冷凝，适配工业机柜室内环境 |
防护能力 | 电磁屏蔽、浪涌抑制、静电防护、抗振动、防尘防潮，适配工业复杂工况 |
运行模式 | 三通道冗余并行运算、双网口分工通信、实时数据容错表决、故障自诊断、冗余链路自动切换、异常数据过滤 |
安装方式 | 系统机架标准插槽式安装，原位插拔替换，模块化装配 |
设备特性 | 三重冗余容错、零单点故障、双网口差异化组网、多协议兼容、低功耗高稳定、宽温运行、智能故障诊断、原厂完全互换、适配高危工业安全控制系统 |
四、工作原理
1. 上电初始化与三通道冗余自检
模块接入系统机架稳压供电后，自动完成整机上电初始化，同步启动三组独立冗余通道全维度自检。依次完成核心运算芯片、双以太网端口、总线通讯接口、故障诊断电路、冗余表决逻辑的完整性校验，自动加载原厂标准通信协议、端口适配参数与系统组态配置。全面排查单通道硬件损坏、端口异常、协议错乱、链路故障、参数不匹配等潜在隐患，三组通道自检全部合格后，与SIS主控器、系统总线完成握手对接，进入常态化冗余通信待机运行状态。
2. 双网口差异化协议解析与数据采集
系统正常运行期间，模块依托双独立以太网端口实现分工式精准通信。NET1端口加载全协议适配能力，负责对接DCS系统、上位监控终端、现场智能设备，完成工艺参数、设备状态、联锁信号的双向交互；NET2端口专属适配OPC服务、TriStation组态、SNTP时间同步协议，支撑工程程序上传下装、系统统一对时、远程运维调试、固件升级等专属业务。内置专用协议解析内核，自动完成原始数据解码、格式转换、分类预处理，过滤干扰杂波与无效报文，输出规范、精准的有效数据。
3. TMR三取二容错数据表决传输
基于Triconex独有三重冗余架构，三组独立数据通道同步执行完全一致的数据运算、解析与传输任务，通过硬件级三取二表决机制对所有数据结果、通信状态进行实时比对校验。当任意单通道出现数据偏差、传输卡顿、链路中断、硬件故障时，系统自动屏蔽异常通道数据，采信另外两组正常通道的一致数据完成传输任务，同时标记故障通道并上传告警信息，全程不中断整体通信业务，彻底杜绝单节点故障导致的系统通信失效，保障数据传输的准确性、连续性与安全性。
4. 链路自适应防护与异常智能隔离
模块全天候实时监测双网口链路状态、数据传输质量、端口工况与通道运行状态，针对工业现场常见的网络波动、链路瞬断、协议超时、数据丢包、电磁干扰等异常工况，快速触发链路自适应调节与容错机制。自动过滤错误报文、超限数据与非法访问请求，隔离异常通信链路，避免异常数据侵入SIS主控系统、干扰安全控制逻辑，从通信层面杜绝系统误联锁、拒联锁故障，全方位保障安全控制系统稳定运行。
5. 全工况数据存储与双向运维交互
模块运行全程实时上传通道工况、通信状态、数据传输日志、故障告警信息至SIS系统后台；同时精准接收并执行系统下发的组态配置、参数校准、程序更新、远程升级、时间同步等指令。自动完整记录通信故障时序、异常代码、链路切换记录、数据交互轨迹，支持故障溯源、工况复盘、系统运维优化与工艺参数调试，为工业装置安全管控、设备检修、系统升级改造提供完整、精准的数据支撑。
五、常见问题与处理方案
1. 现象：模块上电告警、系统无法识别，整体通信中断
可能原因
① 机架供电电压不稳、回路接触不良、供电纹波过大；
② 模块金手指氧化、机架插槽积尘，导致总线握手通讯失败；
③ 模块固件损坏、程序卡顿、固件版本与系统版本不兼容；
④ 长期高负荷运行导致冗余通道芯片老化、硬件电路损坏。
处理方案
系统停机断电并充分放电，检测机架供电电压与回路通断，紧固供电接线端子，排查供电异常隐患；在无尘环境下取出模块，清洁金手指氧化层与机架插槽粉尘杂质，平稳复位插紧固定；重新刷写与系统版本匹配的原厂适配固件，恢复模块默认通信组态与运行参数；若供电、接触、固件均正常仍存在告警失联问题，判定模块硬件损坏，需更换原厂4353通信模块。
2. 现象：通信频繁断连、数据丢包、传输延迟，系统数据刷新异常
可能原因
① 以太网网线破损、水晶头松动、线路阻抗异常；
② 现场电磁干扰严重，线路屏蔽接地不规范，导致报文失真、数据异常；
③ 端口协议、IP地址、组网参数组态错乱；
④ 模块单冗余通道故障，三取二表决机制异常引发数据不稳定。
处理方案
全面排查双网口通信线路、接头与布线工况，更换破损网线，紧固接口接头，优化线路屏蔽与接地措施，隔绝电磁干扰；登录系统后台核对双端口协议配置、IP地址、组网权限、通信会话参数，恢复原厂标准组态；通过系统诊断界面排查冗余通道运行状态，定位异常单通道并完成复位校准；整改后故障依旧，判定模块通信性能衰减，需更换模块。
3. 现象：单网口通信异常、双端口分工失效，部分业务无法通讯
可能原因
① 单网口端口老化、接口接触不良、端口权限未开启；
② 双端口协议配置混淆，差异化分工参数错乱；
③ 单通道运算电路参数漂移、运行异常；
④ 瞬时电磁干扰触发端口误告警、功能闭锁。
处理方案
检查故障网口硬件状态，清洁端口触点，更换适配网线，核对端口启用权限；重新配置NET1、NET2差异化协议参数，还原原厂端口分工逻辑；重启模块完成程序复位初始化，清除运行缓存，校准冗余表决参数；优化机柜电磁屏蔽与散热环境，降低瞬时干扰影响；单端口故障反复出现无法修复时，及时更换模块，规避全网通信故障风险。
4. 现象：协议对接失败，无法对接DCS、OPC及组态终端
可能原因
① 双端口协议选型错误、主从模式配置不匹配；
② IP地址冲突、通信端口封禁、组网网段不互通；
③ 两端设备通信参数不统一、会话数超限；
④ 模块协议解析内核异常、程序运行故障。
处理方案
严格区分双网口功能定位，重新匹配对应通信协议与对接设备，修正主从站配置；核对全网IP网段与设备地址，解除地址冲突，开放通信端口与运维权限；统一两端设备波特率、校验规则、会话上限等参数，释放冗余通信资源；重新下载通信组态程序，重启模块与对接设备完成握手组网；参数配置无误仍无法对接，判定模块协议解析功能故障，需更换原厂模块。
5. 现象：模块高温发热、运行卡顿，偶发通信重启
可能原因
① 机柜风道堵塞、积尘严重，模块散热不畅；
② 长期多业务并发通信，模块高负载运行功耗异常；
③ 机架供电纹波过大、电压波动干扰模块稳定运行；
④ 固件版本兼容异常，程序冗余卡顿。
处理方案
系统停机后彻底清理机柜风道与模块表面积尘，优化通风散热条件，稳定机柜运行温度；检测机架供电质量，稳压滤波，消除供电波动与杂波干扰；升级适配原厂稳定固件，优化通信任务调度，降低无效功耗；反复出现高温重启、运行卡顿故障，判定模块硬件老化，提前更换备件，保障系统长期稳定运行。
6. 现象：系统时间同步失败、远程组态与固件升级失效
可能原因
① NET2端口协议配置错误、SNTP服务未启用；
② 远程运维端口封禁、网段路由转发异常；
③ 模块后台运维程序卡死、服务异常；
④ 模块存储单元故障，无法读写升级与同步数据。
处理方案
单独校准NET2端口配置，启用SNTP时间同步、OPC、TriStation专属服务，核对组网路由参数；开通远程运维权限与端口，排查网络转发故障；本地重启模块运维服务，复位专项通信功能，尝试本地固件升级与时间同步测试；本地操作仍失效，判定模块内部程序或存储硬件故障，需更换原厂模块。
