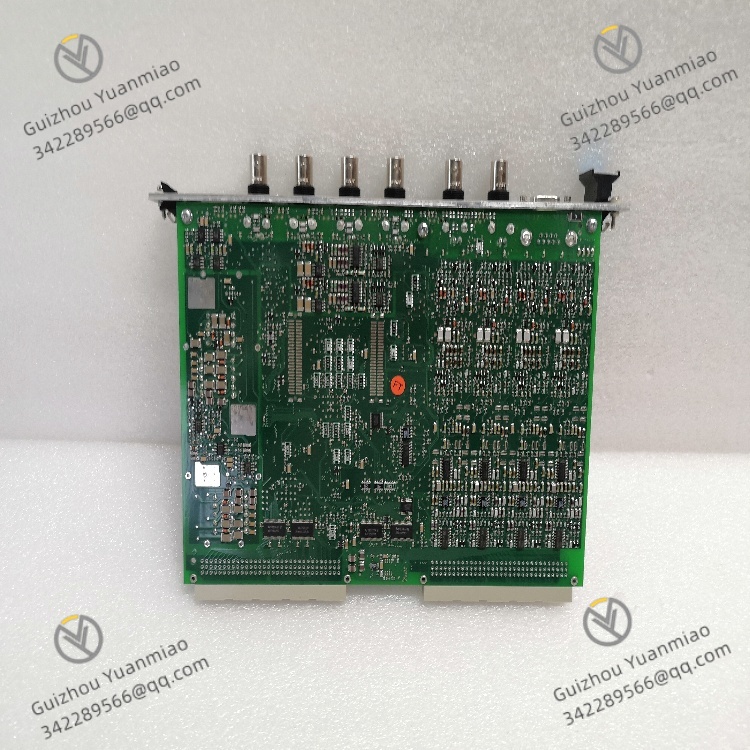

VIBRO-METER VM600 204-040-100-012
一、产品概述
VIBRO-METER VM600 204-040-100-012 是VM600 旋转机械振动监测系统设计的系统扩展与信号适配辅助模块，核心定位是解决 VM600 系统与外部传感器、第三方设备的信号兼容性问题，同时为系统提供额外的 I/O 接口扩展，填补核心组件（如 CPUM 控制器、MPC4 保护卡）在特殊信号处理与接口数量上的功能空白。
该模块采用 2U 标准机架设计，完美适配 VM600 系统的 19 英寸模块化架构，具备 “信号转换 + 接口扩展 + 状态监测” 三重核心功能：可将非标准传感器信号（如热电偶温度信号、4-20mA 压力信号）转换为 VM600 系统可识别的数字信号，同时提供 8 路数字量输入 / 输出接口，用于连接现场阀门、指示灯等执行元件。凭借 IP20 防护等级与 - 10-60℃的宽温适应能力，广泛应用于电力、石油化工领域的燃气轮机、离心压缩机等关键旋转设备监测系统，是保障 VM600 系统与现场设备全链路信号互通的关键辅助组件。
二、技术参数
（一）信号转换性能参数
- 输入信号适配
- 模拟量输入：支持 4 路差异化信号输入，兼容热电偶（K 型 / J 型）、RTD（Pt100/Pt1000）温度信号，以及 0-10V DC/4-20mA DC 标准工业信号，可直接接入现场温度传感器、压力变送器等第三方设备。
- 信号转换精度：热电偶信号转换误差≤±0.5℃（-200-1300℃量程），RTD 信号转换误差≤±0.1℃（-50-200℃量程），4-20mA 信号转换误差≤±0.1% FS，确保外部信号的高保真传输。
- 输出信号特性
- 数字量输出：8 路隔离式数字量输出（PNP/NPN 可配置），额定负载电流 2A / 路，可直接驱动现场指示灯、小型继电器，输出响应时间≤10ms，满足快速控制需求。
- 通信接口：1 路 VM600 系统内部总线接口（兼容 CPUM 控制器），通信速率 100Mbps，可实现与 CPUM 的数据实时交互，数据传输延迟≤1ms。
（二）接口与扩展参数
- I/O 接口配置
- 数字量输入：8 路光电隔离式数字量输入，支持 24V DC 信号，输入阻抗 10kΩ，可接入现场急停按钮、设备运行状态开关等信号，抗干扰电压≥250V AC（1 分钟）。
- 扩展接口：1 路 RS485 串口（Modbus RTU 协议），用于连接第三方智能设备（如智能阀门定位器），支持 1200-115200bps 可调波特率，实现数据双向传输。
- 电源与功耗
- 供电需求：需由 VM600 系统的 RPS6U 电源模块提供 24V DC 供电，额定电流 0.8A，峰值电流 1.2A（数字量输出满负载时），功耗≤20W，不额外增加系统电源负担。
（三）物理与环境参数
- 外形与安装
- 机架规格：2U 标准高度（88.9mm），19 英寸宽度（482.6mm），深度 200mm，重量约 2.5kg，可与 CPUM 控制器、MPC4 保护卡并列安装于标准机柜，节省安装空间。
- 安装方式：机架式螺钉固定，支持前后双侧安装，增强抗振动能力，适配旋转设备机房的振动环境（10-500Hz，加速度 2g）。
- 环境适应性
- 工作温度：-10-60℃，湿度 10%-90% RH 无凝露，可在工业控制室、设备机房等常规环境稳定运行，无需额外温控措施。
- 防护等级：IP20，防止人体接触带电部件与大颗粒粉尘侵入，符合 IEC 61140 安全标准；电磁兼容符合 EN 55022 Class A，抵御工业现场电磁辐射干扰。
三、功能特点
（一）与 VM600 系统组件的协同逻辑
- 信号链路协同
现场第三方传感器（如温度传感器、压力变送器）→204-040-100-012（信号转换）→CPUM 200-595-067-114（数据汇总）：模块将非标准信号转换为数字信号后，通过内部总线传输至 CPUM 控制器，与 MPC4 采集的振动、转速数据融合分析，形成 “振动 - 温度 - 压力” 多维度监测体系，例如通过 “轴承温度升高 + 振动幅值上升” 的关联判断轴承润滑失效故障。
- 控制链路协同
CPUM 控制器→204-040-100-012（数字量输出）→现场执行元件：当 CPUM 通过分析判定设备存在故障风险时，发送控制指令至该模块，通过其数字量输出接口驱动现场报警灯、停机继电器，同时将执行状态反馈至 CPUM，形成 “指令下发 - 执行 - 状态反馈” 的闭环控制，避免单一组件故障导致的控制失效。
（二）关键功能优势
- 多类型信号兼容，打破系统壁垒
传统 VM600 核心组件仅支持振动、转速等特定信号，该模块通过兼容热电偶、RTD、4-20mA 等多类型信号，实现 VM600 系统与现场温度、压力、流量等第三方监测参数的融合，扩展系统监测维度。例如在燃气轮机监测中，可接入燃烧室温度、燃油压力信号，与振动数据协同分析燃烧稳定性，提前预警熄火风险。
- 高隔离设计，提升抗干扰能力
模拟量输入 / 输出与数字量接口均采用光电隔离技术（隔离电压 2500V AC），有效阻断现场接地环流与电磁干扰对信号的影响。在石油化工车间的强电磁环境（如变频器、高压电机周边）中，可确保温度、压力信号的稳定传输，避免干扰导致的监测数据失真。
- 灵活配置，适配复杂工况
通过 VM600 MPSx 上位机软件可自定义信号类型、量程范围、数字量输出逻辑：例如将 4-20mA 压力信号的量程设置为 0-10MPa，将数字量输出 1 配置为 “振动超标时触发报警灯”，无需现场修改硬件跳线，适配不同设备的监测与控制需求，降低系统调试难度。
四、应用场景
（一）石油化工：离心压缩机辅助监测
在炼油厂催化裂化装置的离心压缩机监测系统中，204-040-100-012 模块接入 4 路关键信号：2 路 K 型热电偶（监测压缩机前后轴承温度）、1 路 4-20mA 压力信号（监测压缩机入口压力）、1 路数字量输入（监测润滑油泵运行状态）。模块将这些信号转换后传输至 CPUM 控制器，与 MPC4 采集的轴承振动数据融合：当 “轴承温度＞90℃+ 振动幅值＞80μm” 时，CPUM 发送指令至模块，通过其数字量输出驱动润滑油泵备用泵启动，同时触发现场报警，避免轴承因润滑不足导致的严重磨损。
（二）电力行业：水轮发电机组状态扩展监测
在水电站水轮发电机组监测系统中，该模块用于接入 3 路 RTD 温度信号（监测发电机定子温度）、2 路 4-20mA 流量信号（监测冷却水流量），并提供 4 路数字量输出（控制冷却水阀门、发电机励磁调节继电器）。当 CPUM 通过分析发现 “定子温度＞120℃+ 冷却水流量＜5m³/h” 时，立即通过模块输出信号开启备用冷却水泵，同时调节励磁电流，防止发电机过热损坏，保障机组稳定运行。
（三）航空航天：涡轮风扇发动机测试台辅助控制
在航空发动机地面测试台中，204-040-100-012 模块接入 4 路热电偶信号（监测发动机涡轮叶片温度）、2 路数字量输入（监测测试台架紧急停止按钮状态），并通过数字量输出接口控制燃料切断阀、测试舱门开关。当 CPUM 监测到 “涡轮叶片温度＞1500℃+ 振动超标” 时，发送指令至模块切断燃料供应，同时关闭测试舱门，保护测试设备与人员安全，确保测试过程的可控性。
五、安装与维护要点
（一）安装规范
- 机械安装
- 需安装在 VM600 系统机柜内，位于 CPUM 控制器与 MPC4 保护卡之间，上下预留≥5cm 散热空间，避免与 RPS6U 电源模块直接相邻（间距≥10cm），减少电磁干扰与热量叠加。
- 固定螺钉采用 M6×12 不锈钢螺钉，扭矩控制在 2-3N・m，确保振动环境下模块连接牢固，避免接口松动导致信号中断。
- 电气接线
- 信号接线：模拟量输入线缆采用屏蔽双绞线（屏蔽层单端接地），热电偶线缆选用专用补偿导线，数字量线缆采用 RVV2×1.0mm² 电缆，所有线缆与动力电缆分开布线（间距≥15cm），减少干扰。
- 电源接线：从 RPS6U 电源模块引出 24V DC 电源线（选用 1.5mm² 铜芯电缆），接入模块电源端子，确保正负极接线正确，避免反接烧毁内部电路。
（二）维护与故障排查
故障现象 | 可能原因 | 解决办法 |
模拟量信号无输出 | 1. 传感器接线松动或故障；2. 模块信号转换通道故障；3. 信号量程配置错误 | 1. 检查传感器接线与输出信号；2. 通过 MPSx 软件诊断通道状态，故障时切换至备用通道；3. 重新配置信号量程，确保与传感器输出匹配 |
数字量输出无响应 | 1. 输出负载超出额定电流；2. 输出通道保险熔断；3. CPUM 指令未下发 | 1. 检查负载电流，更换大容量执行元件或增加继电器扩展；2. 更换模块内部 2A 保险管；3. 检查 CPUM 与模块的总线通信，重启通信链路 |
通信中断 | 1. 内部总线线缆松动；2. 模块通信接口故障；3. CPUM 总线接口过载 | 1. 重新紧固总线线缆，检查线缆完整性；2. 更换模块通信接口板卡；3. 减少总线上的模块数量（单总线最多连接 8 个模块），增加总线扩展器 |
信号转换精度偏差 | 1. 传感器校准过期；2. 模块温度漂移；3. 接线接触电阻过大 | 1. 重新校准现场传感器；2. 通过 MPSx 软件进行温度补偿，或将模块移至温度稳定区域；3. 清理接线端子氧化层，采用压接端子接线 |
