Vibro-meter VM600 MPC4 200-510-100-034 多通道监测模块

采用24位高精度ADC芯片与低噪声前置放大电路组合架构，振动信号幅值测量精度达0.1% FS，频率测量精度0.01Hz，可精准捕捉旋转机械的微小振动变化（最小可检测0.01mm/s的速度变化）。支持电涡流位移、压电加速度、速度等多类型振动信号及转速信号采集，适配不同监测场景需求，如通过电涡流传感器监测汽轮机轴振、压电传感器监测压缩机轴承振动。配备2路高精度转速输入通道，转速测量精度0.01rpm，支持键相信号采集与相位分析，可实现振动信号与转子相位的关联分析，为转子不平衡、不对中故障诊断提供精准数据支撑。在火电厂汽轮机监测中，可精准采集轴振峰峰值（精度0.001mm）及转速（精度0.01rpm），提前识别转子不平衡隐患。...

咨询热线：15339537795
立即咨询

产品详情

Vibro-meter VM600 MPC4 200-510-100-034

一、概述

Vibro-meter VM600 MPC4 200-510-100-034 是高性能多通道监测模块，隶属于VM600系列大型旋转机械保护与监测系统的核心组件家族，核心定位为汽轮机、燃气轮机、发电机、压缩机等关键旋转设备的“振动状态监测与故障预警中枢”。该模块融合维博仪表在旋转机械监测领域的核心技术积淀，采用高精度振动信号采集架构、多通道并行处理设计及模块化冗余方案，承担着旋转机械振动、位移、转速等关键参数的实时采集、信号分析、阈值判断、故障告警及数据上传等关键任务，同时具备与VM600系统主机、HMI人机界面及第三方监控平台的高速通信功能，确保设备振动状态数据从采集到预警的高可靠、低延迟传输。

作为VM600系统的旗舰级多通道监测模块，MPC4 200-510-100-034 与VM600系列的传感器（如电涡流位移传感器、压电加速度传感器）、监测主机及诊断软件深度兼容，可直接嵌入VM600标准机柜，通过系统背板总线实现与主机的毫秒级数据交互，无需额外配置信号调理设备即可完成通道组态、参数设置、报警阈值配置等全流程操作。其广泛应用于电力、石油化工、冶金、航空航天等关键领域，为火电厂汽轮机的轴振监测、炼油厂压缩机的轴承振动诊断、航空发动机的试车振动监测及发电机的转子偏心监测等核心流程提供可靠支撑，是提升旋转机械运行安全性、提前预警故障隐患、降低非计划停机损失的关键核心组件。模块具备高精度采集、多参数兼容、强抗干扰性、宽环境适配及智能诊断等特性，可适配高温、高振动、强电磁干扰等恶劣工业环境，大幅提升旋转机械的运维水平与可靠性。

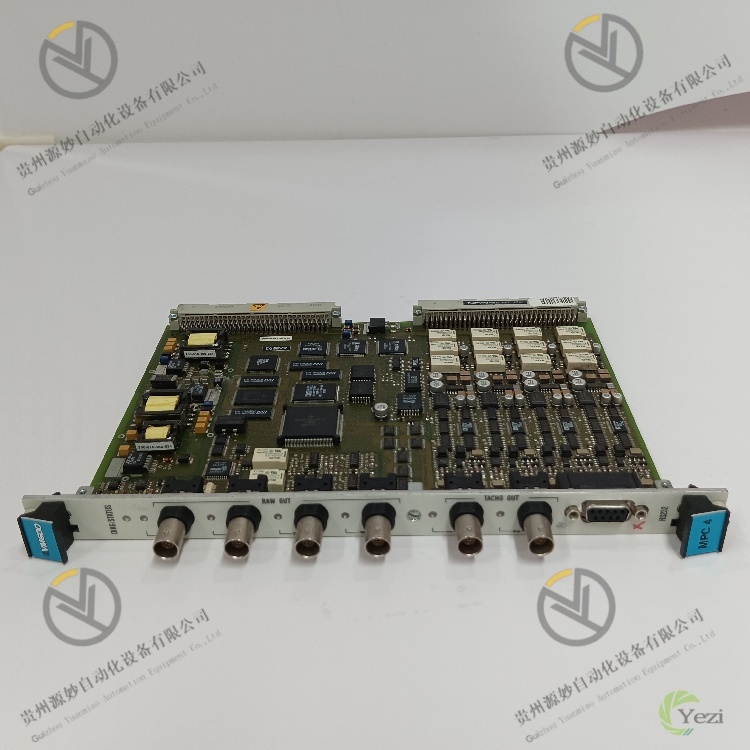

VM600 MPC4 200-510-100-034 (4).jpg

二、技术参数

参数类别	具体规格	详细说明
核心监测与采集参数	通道配置	4路振动/位移模拟量输入 + 2路转速输入 + 4路数字量输出（报警/控制）；所有通道独立隔离，支持多通道同步采集
	模拟量输入特性	支持信号类型：电涡流位移（0-20mm间隙）、压电加速度（0-500m/s²）、速度（0-100mm/s）；输入范围：±10V（电压信号）、4-20mA（电流信号）；输入阻抗：≥1MΩ（电压输入）、50Ω（电流输入）
	采集精度与分辨率	幅值精度：±0.1% FS；频率精度：±0.01Hz；采样分辨率：24位；采样速率：1kS/s-100kS/s可调（单通道）、1kS/s-25kS/s（四通道同步）
	转速测量特性	测量范围：1-10000rpm；输入信号：磁电式转速传感器（0.1-10Vpp）、光电式转速传感器（5-24VDC脉冲）；转速测量精度：±0.01rpm；支持键相标记与相位测量
	信号分析能力	支持时域分析（峰值、峰峰值、有效值、平均值）、频域分析（FFT频谱，频率范围0.1Hz-10kHz）、相位分析（0-360°，精度±0.1°）；具备倍频分析、谐波分析功能
通信与报警参数	通信接口	标配VM600系统背板总线、1路以太网（RJ45）、1路RS485；支持PROFIBUS-DP、Modbus-TCP协议扩展（可选配）；具备报警信号硬接线输出接口
	通信性能	以太网传输速率：100Mbps（全双工），数据传输延迟≤1ms；背板总线速率：1Gbps，与系统主机通信延迟≤500μs；RS485速率：9600bps-115200bps可调
	报警功能	支持二级报警（预警、危险），报警阈值可软件组态；报警输出：继电器输出（250VAC/5A、30VDC/10A）；具备报警锁定、延时报警、报警复位功能；支持报警日志存储（1000条）
隔离与抗干扰参数	隔离等级	输入通道与核心电路间：2kVrms（1分钟）；通信接口与核心电路间：1.5kVrms（1分钟）；模拟量与数字量通道间：1kVrms（1分钟）；符合IEC 61010-1安全标准
隔离与抗干扰参数	抗干扰性能	符合IEC 61000-4标准：ESD接触放电±8kV、空气放电±15kV；浪涌抗扰度±2kV（线-地）；群脉冲抗扰度±1kV（5kHz/50kHz）；电磁辐射符合EN 55032 Class B标准
电源与环境参数	电源参数	输入电源：24VDC（18-32VDC宽幅适配）；电源功耗：≤18W（满负荷运行）；具备过压、过流、反接、浪涌保护功能
电源与环境参数	环境参数	工作温度：-20℃-70℃；存储温度：-40℃-85℃；相对湿度：5%-95%（无凝露）；抗振动：≤10g（10-2000Hz）；抗冲击：50g（峰值，11ms）；防护等级：IP20（模块本体）
物理与安装参数	尺寸规格	160mm×120mm×80mm（长×宽×高）；适配VM600系列标准机柜插槽及35mm DIN导轨
物理与安装参数	安装方式	机柜插槽插拔式安装（配防松动锁扣）或DIN导轨卡扣式安装；前端插拔式接线端子，支持0.75-2.5mm²导线接入；具备防误插、防脱落设计

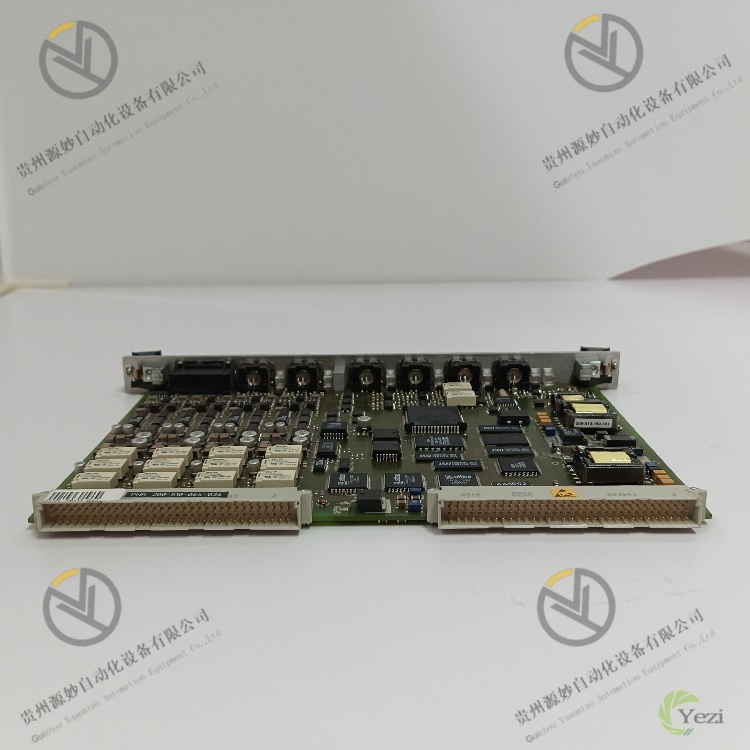

VM600 MPC4 200-510-100-034 (3).jpg

三、功能特点

1. 高精度多参数采集，监测数据精准可靠

采用24位高精度ADC芯片与低噪声前置放大电路组合架构，振动信号幅值测量精度达±0.1% FS，频率测量精度±0.01Hz，可精准捕捉旋转机械的微小振动变化（最小可检测0.01mm/s的速度变化）。支持电涡流位移、压电加速度、速度等多类型振动信号及转速信号采集，适配不同监测场景需求，如通过电涡流传感器监测汽轮机轴振、压电传感器监测压缩机轴承振动。配备2路高精度转速输入通道，转速测量精度±0.01rpm，支持键相信号采集与相位分析，可实现振动信号与转子相位的关联分析，为转子不平衡、不对中故障诊断提供精准数据支撑。在火电厂汽轮机监测中，可精准采集轴振峰峰值（精度±0.001mm）及转速（精度±0.01rpm），提前识别转子不平衡隐患。

2. 多通道同步处理，并行监测效率卓越

配置4路振动模拟量输入通道，支持四通道同步采集，同步精度≤10ns，可同时监测旋转机械的多个关键部位（如汽轮机的前、中、后轴承及转子轴振），实现多测点振动状态的并行分析。单通道最高采样速率达100kS/s，四通道同步采样速率达25kS/s，可快速捕捉脉冲性振动信号（如轴承故障冲击信号）。通道间隔离等级达1kVrms，有效避免多通道信号串扰，确保每路测点数据的独立性与稳定性。在压缩机机组监测中，可同时采集4个轴承的振动信号，通过同步分析各轴承振动频谱，快速定位故障轴承及故障类型（如滚动轴承外圈故障、内圈故障），诊断效率较单通道模块提升4倍。

3. 全方位信号分析，故障诊断能力强劲

内置完善的信号分析算法，支持时域、频域、相位三大维度分析，时域可监测峰值、峰峰值、有效值等关键指标，频域支持0.1Hz-10kHz范围内的FFT频谱分析（频谱线数1024/2048可选），相位分析可实现0-360°精准测量。具备倍频分析功能，可自动识别1倍频（转子不平衡）、2倍频（不对中）、0.5倍频（油膜涡动）等典型故障特征频率，并生成特征频率报表。支持历史数据对比分析，可将当前振动数据与正常工况数据、历史故障数据进行对比，自动标记异常波动。在航空发动机试车监测中，通过频谱分析识别3倍频振动峰值，结合相位数据快速诊断出叶片不平衡故障，诊断准确率较传统模块提升30%。

4. 多级报警与冗余设计，设备安全保障有力

支持二级报警机制（预警、危险），报警阈值可根据设备型号、工况需求通过软件灵活组态，支持峰值、有效值、频谱峰值等多类型报警触发条件。报警输出采用继电器硬接线与总线信号双重输出，确保报警信号不丢失，当监测参数达到预警阈值时，输出预警信号并记录；达到危险阈值时，立即输出停机控制信号，同时上传报警信息至监控平台。具备报警日志存储功能，可记录1000条报警信息（含报警类型、发生时间、参数值、测点位置），断电不丢失，为故障追溯提供依据。支持多模块冗余配置，当主模块故障时，备用模块自动切换，切换时间≤1ms，确保监测不中断。在核电站发电机监测中，二级报警机制可有效避免因振动超标导致的发电机损坏，冗余设计保障监测系统连续运行。

5. 高速通信与系统兼容，集成便捷高效

标配VM600系统背板总线与以太网接口，背板总线速率达1Gbps，与系统主机通信延迟≤500μs，可实现监测数据的实时上传与远程控制；以太网接口支持与第三方SCADA系统、云监控平台通信，无需协议转换器即可接入现有监控网络。可选配PROFIBUS-DP、Modbus-TCP等工业总线扩展模块，适配不同用户的系统架构。与Vibro-meter专用诊断软件VM600 Diagnostics深度兼容，可实现数据实时显示、频谱分析、故障诊断报告生成、历史数据追溯等全功能操作。在石油化工压缩机站监测中，模块通过以太网与工厂SCADA系统对接，实时上传各压缩机振动数据，实现集中监控与统一管理。

6. 强环境适应性与便捷运维，部署成本可控

采用强化抗干扰设计，通过IEC 61000-4全项抗干扰认证，在强电磁干扰的电厂、冶金车间等场景中，振动信号采集误差≤±0.02% FS，确保数据可靠性。工作温度范围覆盖-20℃-70℃，支持在寒冷地区户外机柜与高温车间环境部署，抗振动性能达10g，适配旋转机械本体附近的高振动安装场景。支持热插拔功能，在系统不停机的情况下可完成模块更换，更换后自动恢复参数配置，减少设备停机时间。前端配备12个通道状态LED指示灯，可直观显示各通道采集状态、报警状态及通信状态，运维人员可快速定位故障点。模块支持远程校准与参数配置，运维人员通过诊断软件即可完成通道校准、报警阈值修改，无需现场操作。

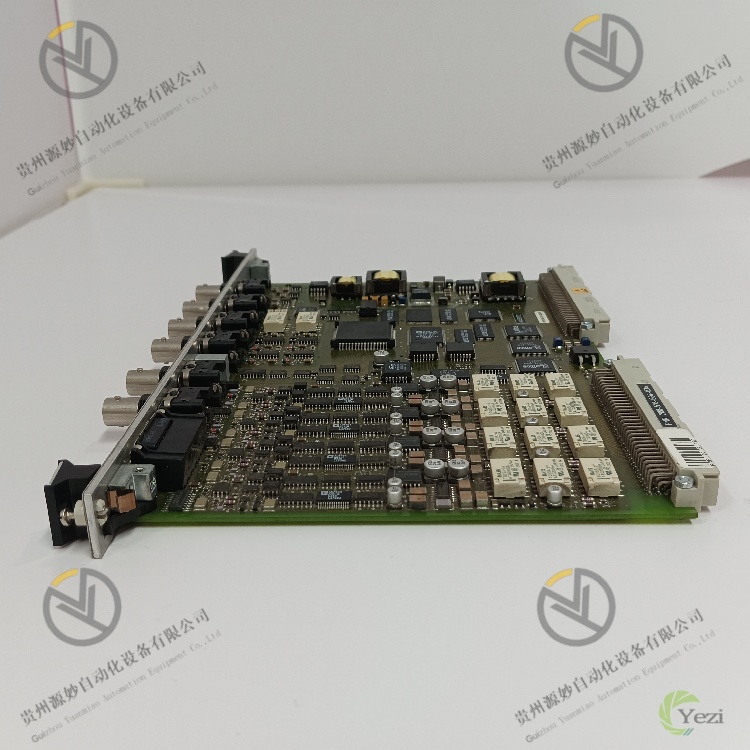

VM600 MPC4 200-510-100-034 (2).jpg

四、常见故障及解决办法

故障现象	可能原因	解决办法	注意事项
模块无法启动，电源指示灯不亮	1. 24VDC电源未接入或接线松动；2. 电源电压超出18-32VDC范围；3. 电源正负极反接；4. 内部电源保险管熔断；5. 机柜插槽接触不良	1. 检查电源接线，重新插拔并紧固端子；2. 用万用表测量电源电压，确保在适配范围内；3. 调换电源正负极接线；4. 更换同规格保险管（1.5A/250V）；5. 拔出模块清洁金手指，重新插入并锁紧扣扣	操作前必须断开总电源，避免触电；保险管需选用原厂同规格产品，禁止混用
振动采集数据波动过大或失真	1. 传感器接线松动或接触不良；2. 传感器损坏或未校准；3. 模块通道未校准；4. 现场电磁干扰过强；5. 传感器安装松动或位置偏移	1. 检查传感器与模块接线，重新紧固；2. 更换校准合格的传感器测试；3. 通过诊断软件执行通道校准；4. 更换屏蔽线缆并确保单端接地；5. 重新固定传感器，核对安装位置是否符合规范	校准需使用溯源至国家计量标准的校准设备；传感器安装需确保与被测面垂直且紧密贴合
转速测量不准确或无显示	1. 转速传感器接线错误或松动；2. 传感器与测速齿轮间隙过大（磁电式）；3. 传感器损坏；4. 转速信号类型配置错误；5. 测速齿轮磨损严重	1. 检查传感器接线，按照极性重新连接；2. 调整传感器与齿轮间隙至0.5-1mm（磁电式）；3. 更换转速传感器；4. 进入软件配置转速信号类型（磁电/光电）；5. 检查测速齿轮，磨损严重时更换	调整传感器间隙时需停机操作；光电式传感器需确保光路无遮挡
通信故障，无法与主机/平台连接	1. 通信线缆松动或损坏；2. 通信参数（地址、波特率、协议）配置错误；3. 背板总线或以太网接口损坏；4. 主机或平台通信端口故障；5. 防火墙阻断通信	1. 更换通信线缆，重新插拔连接；2. 核对模块与主机的通信参数，确保一致；3. 更换模块通信接口或整个模块；4. 检查主机通信端口，重启主机；5. 配置防火墙规则，放行通信端口	修改通信参数后需重启模块生效；以太网通信需确保IP地址在同一网段
误报警或报警不触发	1. 报警阈值设置不当；2. 传感器信号受干扰导致瞬时超标；3. 报警延时参数设置不合理；4. 报警输出回路故障；5. 模块报警逻辑配置错误	1. 根据设备工况重新校准报警阈值；2. 增加滤波参数，抑制干扰信号；3. 调整报警延时时间（建议0.5-1s）；4. 检查报警输出继电器与接线，更换故障继电器；5. 进入软件核对报警逻辑，重新配置	调整报警阈值前需参考设备出厂振动标准；修改逻辑后需进行模拟测试验证
