一、产品概述

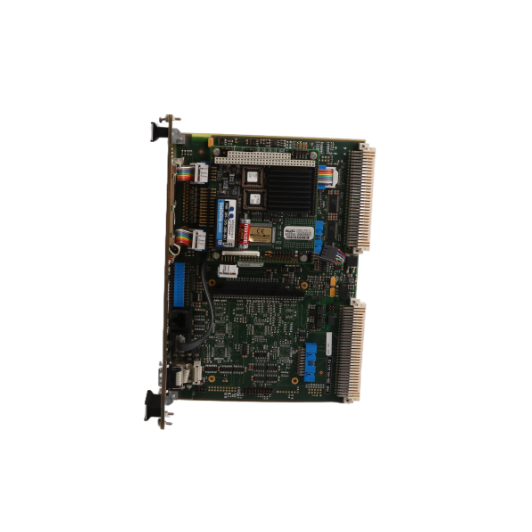

型号：VM600 CPUM 200-595-041-113
品牌：VIBRO-METER
产品名称：VM600机架式主控CPU模块、系统控制与通信处理单元
产品定位：VM600 CPUM 200-595-041-113是VIBRO-METER VM600机组保护与状态监测系统（MPS/CMS）的核心主控CPU模块，为VM600机架系统的中枢控制单元，需与IOCN通信接口模块配对使用。专为燃气轮机、蒸汽轮机、风机、压缩机、泵组等大型高速旋转机械设备设计，是工业关键动设备振动监测、轴系保护、状态诊断、数据组网的核心控制核心，广泛应用于火电、油气、化工、能源动力等高危连续生产工况。
核心作用：作为整套VM600监测保护系统的运算、控制、通信中枢，负责整机系统逻辑调度、采集数据运算、保护阈值判别、告警联锁输出、系统参数管理、故障诊断与全网数据交互。统一统筹MPC4、AMC8等所有信号采集卡件的采样数据，完成振动、位移、转速、温度等工艺参数的集中运算、滤波分析、故障判别与保护动作逻辑输出。搭载多协议通信网关功能，实现设备监测数据上传、后台组态管理、远程参数整定、固件升级与故障溯源，保障大型旋转机组7×24小时连续、安全、稳定运行，杜绝设备振动超标、轴系异常引发的机组非计划停机与设备损毁事故。
适配系统：专属适配VIBRO-METER VM600全系列机架式机组保护与状态监测系统，为VM600 MK1架构标准主控模块，完全匹配原厂机架插槽、系统总线、背板通信协议与硬件电气规范。支持系统新建扩容、老旧CPU模块替换、系统通信升级、监测逻辑改造，新旧模块兼容性、互换性极强，原位插拔替换无需改动系统监测逻辑与现场接线，零适配风险。
应用场景：广泛应用于火力发电、燃气发电、石油炼化、天然气储运、煤化工、大型工业动力站等领域，适配汽轮机、燃机、离心压缩机、轴流风机、大型泵组等关键旋转机械设备的振动监测、轴位移保护、转速监测、工况状态诊断、联锁保护控制系统。可无缝对接DCS、SCADA、VibroSight上位监测平台，实现机组状态集中监控与智能化运维。
二、技术特点
1. 系统级核心主控，全域逻辑统筹管控
作为VM600系统中枢CPU单元，可统一管控机架内所有采集卡件、IO模块与通信单元，集中完成全系统数据采集、运算分析、保护逻辑判别、告警联锁管理。支持多通道海量监测数据实时处理，精准执行振动超标、轴位移超限、转速异常等故障的预判、告警与联锁保护动作，保障机组保护逻辑精准、可靠、无遗漏，是大型动设备安全防护的核心控制载体。
2. 双网口多协议兼容，组网拓展能力强
模块搭载双独立以太网端口，搭配RS232/RS485串行接口，集成Modbus TCP、Modbus RTU、PROFINET等主流工业通信协议，兼具系统本地组态与远程数据上传双重功能。可同时对接上位VibroSight监测软件、厂区DCS/SCADA系统、远程运维终端，支持单站多设备集中组网监控，满足机组数据上传、远程参数整定、在线组态、固件升级、故障日志读取等全维度运维需求，组网适配性极强。
3.高可靠硬件架构，工业级稳定运行
采用工业级嵌入式PC/104高性能主控架构，搭载大容量高速闪存与内存，运算速度快、数据处理能力强、程序运行稳定。整机采用抗震PCB结构、全电气隔离电路、电源滤波与电磁屏蔽设计，通过严苛工业EMC电磁兼容、宽温运行、抗震防尘认证，可有效抵御工业现场强电磁干扰、电压波动、设备振动、温变波动等恶劣工况，杜绝系统死机、数据紊乱、逻辑误判问题，适配机组长周期不间断运行场景。
4. 一键式批量组态管理，运维高效便捷
支持基于MPSx组态软件的一键式全局配置功能，可对机架内所有MPC4、AMC8等保护采集卡件进行统一批量配置、参数同步、逻辑校准，无需逐卡单独调试。配备前置液晶显示面板，可就地直观查看系统运行状态、通道工况、告警阈值、故障代码与通信状态，就地运维、故障排查便捷高效，大幅缩短系统调试与故障检修周期。
5. 全维度智能自诊断，故障溯源精准
内置整机智能自诊断系统，全天候监测CPU主控单元、总线通信、卡件状态、端口链路、供电工况、程序运行状态。可精准识别模块硬件故障、总线失联、卡件异常、通信断连、参数错乱、程序卡顿等各类问题，自动记录故障时序、运行日志与原厂故障代码，支持后台在线读取、工况复盘与故障溯源，为机组故障分析、设备维保、工艺优化提供完整数据支撑。
三、规格参数
项目 | 参数 |
|---|
设备型号 | VM600 CPUM 200-595-041-113 |
品牌厂商 | VIBRO-METER（Meggitt麦格特，瑞士） |
设备类型 | VM600系统主控CPU模块、机架系统控制与通信处理单元 |
适配系统 | VIBRO-METER VM600 MK1 机架式机组保护与状态监测系统，适配全系采集卡件与IO模块 |
适用场景 | 火电、燃气发电、石油化工、煤化工等行业汽轮机、燃机、压缩机、风机等大型旋转机组振动保护、状态监测、系统组网管控 |
核心架构 | 工业嵌入式PC/104主控架构，高速并行数据处理架构 |
核心功能 | 全系统逻辑统筹、多卡件数据集中运算、机组保护逻辑判别、告警联锁输出、多协议通信转发、一键批量组态、整机自诊断、故障日志存储、远程固件升级、系统参数管理 |
硬件配置 | 128MB RAM、128MB Flash ROM，高速数据存储与运算 |
支持协议 | Modbus TCP、Modbus RTU、PROFINET、VibroSight专属组态协议 |
通信端口 | 2路独立千兆以太网端口、1路RS232串口、1路RS485串口 |
面板功能 | 前置LCD液晶显示、运行/告警/故障状态指示灯、就地按键操作 |
最大功耗 | ≤15W |
供电规格 | VM600机架标准稳压供电，适配工业供电波动工况 |
工作温度 | -20℃～+70℃（工业宽温工况） |
存储温度 | -40℃～+85℃ |
环境湿度 | 5%～95%RH，无冷凝，适配工业机柜室内环境 |
防护能力 | 电磁屏蔽、浪涌抑制、静电防护、抗振动、防尘防潮，通过工业EMC电磁兼容认证 |
运行模式 | 全系统实时数据采集运算、保护逻辑自动判别、故障智能告警、冗余通信传输、全程自诊断监测、日志自动存储 |
安装方式 | VM600标准机架插槽式安装，原位插拔替换，模块化装配 |
配套要求 | 需与IOCN通信接口模块配对使用，组成完整系统主控单元 |
设备特性 | 核心主控统筹、高速数据运算、多协议组网、批量便捷组态、全维度自诊断、宽温稳定运行、原厂完全互换、适配大型机组长周期安全监测保护 |
四、工作原理
1. 上电初始化与整机全维度自检
模块接入VM600机架供电后，自动完成整机上电初始化，同步启动CPU主控单元、内存闪存、通信端口、背板总线、卡件联动回路、自诊断电路全维度自检。依次校验硬件完整性、程序固件有效性、系统参数合法性、总线通信适配性，全面排查硬件损坏、程序异常、参数错乱、总线接触不良、端口故障等潜在隐患。自检合格后与机架背板总线、IOCN通信模块、各采集卡件完成握手对接，加载系统保护逻辑与组态参数，进入常态化系统主控运行状态。
2. 全域数据集中采集与高速运算分析
系统正常运行期间，CPUM主控模块通过机架背板总线，实时汇总MPC4、AMC8等所有采集卡件的振动、轴位移、转速、温度、键相等原始监测数据。内置高速运算内核完成数据滤波、降噪、换算、统计分析，精准计算机组振动烈度、峰值、位移偏差、转速波动等核心工况指标，实时比对预设保护阈值，持续捕捉机组细微异常工况趋势，为故障判别与保护动作提供精准数据支撑。
3. 智能故障判别与分级保护联动
模块内置标准化机组保护逻辑算法，针对振动超标、轴位移超限、转速异常、温度过载、信号异常等各类故障设置独立判别阈值与延时策略。当监测参数超出安全阈值时，系统快速完成故障甄别、类型判定、幅值锁定，根据故障等级执行分级动作：轻微异常触发就地面板告警与远程后台上传；严重故障输出联锁保护信号，联动机组控制系统完成报警、预警或停机保护，有效规避故障扩大，保障机组设备安全。
4. 多协议双向通信与组网数据交互
依托双以太网与串口多通信架构，模块承担系统网关通信职能，实现双向数据交互。上行将机组实时工况、告警信息、故障日志、设备状态上传至VibroSight上位平台与厂区DCS/SCADA系统；下行接收后台组态配置、参数整定、程序校准、远程固件升级、系统复位指令。支持多协议并行传输，保障监测数据实时同步、运维指令精准执行，实现机组智能化、远程化管控。
5. 全程自诊断监测与故障数据存储溯源
模块运行全程实时监测自身硬件状态、总线通信工况、卡件在线状态、端口链路质量与程序运行状态，主动识别系统异常并即时告警。自动完整记录故障发生时序、故障代码、参数越限数据、保护动作记录、系统操作日志，支持就地查看与远程导出复盘。同时支持一键批量组态同步、系统参数备份与固件在线升级，为系统运维、故障分析、机组状态评估、工艺优化提供完整、精准的数据支撑。
五、常见问题与处理方案
1. 现象：模块上电告警、面板无显示、系统无法识别主控模块
可能原因
① 机架供电电压不稳、供电回路异常、端子虚接；
② 模块金手指氧化、机架插槽积尘，导致背板总线握手失败；
③ CPUM与IOCN模块配对异常、通信不匹配；
④ 固件损坏、程序卡顿、固件版本不兼容；
⑤ 主控硬件老化、核心芯片故障。
处理方案
系统停机断电放电，检测机架供电电压与回路通断，紧固供电接线端子，排除供电异常隐患；无尘环境下取出模块，清洁金手指与机架插槽粉尘氧化层，平稳复位插紧；核对CPUM与IOCN配对适配性，重新匹配原厂配对固件版本，恢复系统默认组态参数；重新刷写适配固件、复位系统程序；供电、接触、固件、配对均正常仍告警失联，判定模块硬件损坏，需更换原厂CPUM模块。
2. 现象：系统数据刷新异常、部分通道数据丢失、运算紊乱
可能原因
① 机架背板总线接触不良、总线信号干扰；
② 模块程序缓存溢出、长时间运行程序卡顿；
③ 系统组态参数错乱、卡件配置不匹配；
④ 主控数据运算单元性能衰减、硬件异常。
处理方案
停机检查机架背板总线状态，清洁总线接口，排查电磁干扰隐患，优化机柜屏蔽接地；重启CPUM模块，清除系统运行缓存，复位主控程序；导入原厂标准组态文件，重新同步所有采集卡件参数，校准系统运算逻辑；整改后数据异常仍存在，判定模块运算硬件故障，需更换模块。
3. 现象：通信频繁断连、后台掉线、数据上传中断
可能原因
① 以太网网线/串口线路破损、接头松动、线路阻抗异常；
② 网络IP地址、协议类型、波特率参数组态错乱；
③ 现场电磁干扰严重，报文传输失真；
④ 模块通信单元老化、端口运行异常。
处理方案
全面排查双网口、串口通信线路与接头，更换破损线路，紧固接口端子；核对系统通信协议、IP网段、设备地址、波特率参数，统一前后台通信配置，恢复原厂标准组态；优化机柜屏蔽接地，隔绝电磁干扰；通过系统诊断界面排查端口运行状态，复位通信程序；故障依旧则判定模块通信性能衰减，需更换模块。
4. 现象：机组无异常但频繁误告警、保护逻辑误判
可能原因
① 保护阈值、延时参数整定不合理；
② 系统数据滤波参数错乱，干扰信号未过滤；
③ 总线数据传输异常、瞬时数据跳变；
④ 主控逻辑程序异常、运算精度漂移。
处理方案
结合机组额定工况，重新校核、整定保护阈值与动作延时参数；优化系统数据滤波配置，开启异常数据过滤机制，屏蔽瞬时干扰信号；检查背板总线通信质量，复位总线通信逻辑；重新刷写原厂稳定固件，校准主控运算精度；整改后仍存在误判误告警，判定模块硬件故障，需更换备件。
5. 现象：模块高温发热、运行卡顿、偶发系统重启
可能原因
① 机柜风道堵塞、积尘严重，模块散热不良；
② 系统长期高负载运算，多通道数据并发处理功耗异常；
③ 机架供电纹波过大、电压波动干扰主控运行；
④ 固件版本兼容异常、程序冗余卡顿。
处理方案
停机彻底清理机柜风道与模块表面积尘，优化通风散热条件，稳定机柜运行温度；检测机架供电质量，稳压滤波，消除供电波动与杂波干扰；升级适配原厂稳定固件，优化系统任务调度，降低无效功耗；反复高温重启、运行卡顿故障无法修复时，判定模块硬件老化，提前更换模块，保障系统长期稳定运行。
6. 现象：远程组态、固件升级失败，无法批量配置卡件参数
可能原因
① 远程通信端口封禁、网段路由不匹配、通信权限未开通；
② 模块组态服务程序卡死、后台功能异常；
③ 系统存储单元故障，无法读写配置与升级数据；
④ 卡件配对异常，批量组态同步失败。
处理方案
核对网络网段与路由配置，开放组态与升级端口权限，排查网络转发故障；本地重启模块组态服务，复位系统配置功能，尝试本地单点组态测试；检查CPUM与IOCN、采集卡件配对状态，重新同步设备列表；本地升级与组态仍失效，判定模块存储或主控程序硬件故障，需更换原厂模块。
