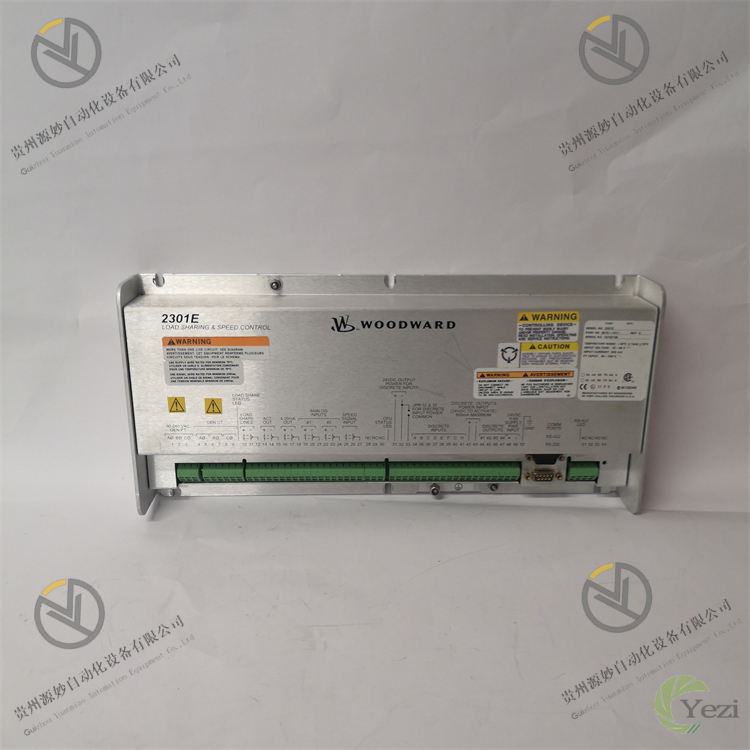

WOODWARD 2301E 8273-1011
一、产品概述
WOODWARD 2301E 8273-1011 是高性能电子调速控制器，隶属于 2301E 系列核心产品，核心定位是解决内燃机、燃气轮机、蒸汽轮机等原动机 “转速精准控制、负载动态适配、安全故障防护” 的关键需求，为发电、石油化工、船舶动力、工程机械等行业的动力系统提供 “调速 - 控制 - 保护” 一体化解决方案，保障设备在复杂工况下稳定运行，提升动力输出效率与可靠性。
在柴油发电机组领域，该控制器可实时监测发电机转速，当负载从 0% 骤增至 100% 时，通过精准调节燃油喷射量，将转速波动控制在 ±1% 以内，确保发电机输出频率稳定（50Hz/60Hz±0.5Hz），满足敏感负载（如数据中心 UPS、医疗设备）的供电需求；在石油化工行业的燃气压缩机驱动系统中，能根据压缩机出口压力变化，动态调整燃气轮机转速，实现 “压力 - 转速” 闭环控制，避免压力超压或欠压导致的生产中断；在船舶主推进动力系统中，可接收驾驶室的转速指令，结合螺旋桨负载特性，平滑调节柴油机转速，确保船舶启航、加速、巡航等工况下的动力平稳输出，降低燃油消耗。
2301E 8273-1011 采用工业级紧凑型封装，尺寸为 146mm×102mm×51mm，适配标准 DIN 导轨安装或面板嵌入式安装，节省动力控制柜空间；外壳采用 UL94 V-0 级阻燃 ABS 材质，防护等级达 IP40，可抵御工业现场粉尘与轻微溅水侵蚀；工作温度范围 - 40℃~70℃，相对湿度 5%~95%（无冷凝），兼容低温的极地科考船动力舱、高温的炼化厂机房等极端环境；内部采用 “信号采集 - 运算控制 - 执行驱动” 三模块独立隔离设计，配合电磁屏蔽涂层，有效降低动力设备启停时的电磁干扰（如电机启动产生的浪涌），确保调速精度不受外界干扰；平均无故障时间（MTBF）≥150,000 小时（MIL-HDBK-217 标准，25℃环境），满足工业动力系统 “长周期、低维护” 运行需求，同时兼容伍德沃德 PCC（动力控制中心）系统及第三方 PLC（如西门子 S7-300、施耐德 M340），支持 Modbus 协议通信，降低系统集成难度。
二、技术参数
1. 电气参数
参数类别 | 具体规格 |
电源输入 | 24V DC 单路输入（可选双路冗余），电压范围 18-32V DC，最大输入电流 1.5A，功耗≤12W（满负载） |
转速输入 | 支持磁性传感器（磁电式）或霍尔传感器输入；输入频率范围 10-3000Hz；分辨率 0.1Hz，测量精度 ±0.05% FS |
控制输出 | 1 路 4-20mA DC 模拟量输出（控制执行器，如燃油伺服阀），负载≤500Ω；2 路继电器输出（常开 / 常闭可选），触点容量 250V AC/5A、30V DC/5A（用于报警或联锁） |
信号输入 | 2 路 4-20mA DC 模拟量输入（用于负载反馈、压力 / 温度等参数采集）；3 路数字量输入（干接点，用于启停指令、急停信号） |
隔离防护 | 电源与信号隔离≥2kVrms，模拟量输入 / 输出通道间隔离≥1kVrms；ESD 防护 ±8kV（空气放电）/±4kV（接触放电） |
2. 调速性能参数
参数类别 | 具体规格 |
调速范围 | 50-3000rpm（可通过软件扩展至 10-5000rpm），支持恒转速控制与比例调速控制两种模式 |
转速稳定性 | 稳态转速波动率≤±0.1%（额定转速下，无负载变化）；动态转速超调量≤5%（负载阶跃变化 100% 时） |
响应时间 | 转速偏差检测响应时间≤10ms；控制输出调整延迟≤50ms（从检测到偏差到输出变化） |
控制算法 | 内置 PID + 前馈控制算法，支持参数自整定；具备积分分离、抗积分饱和功能，防止超调 |
负载适应 | 支持负载补偿功能，负载变化率≤50%/s 时，转速偏差≤±1% 额定转速 |
3. 环境与可靠性参数
参数类别 | 具体规格 |
工作温度 | -40℃~70℃（宽温设计，适配极端环境） |
存储温度 | -55℃~85℃ |
相对湿度 | 5%~95%（无冷凝），符合 IEC 60068-2-38 湿度循环标准 |
电磁兼容性 | 辐射：EN 55022 Class A；抗扰度：EN 55024（EFT±2kV，浪涌 ±4kV 电源端口，射频辐射 10V/m） |
机械性能 | 振动：IEC 60068-2-6（10-500Hz，2g，每轴 2 小时）；冲击：IEC 60068-2-27（15g，11ms） |
平均无故障时间（MTBF） | ≥150,000 小时（MIL-HDBK-217 标准，25℃环境） |
4. 通信与配置参数
参数类别 | 具体规格 |
通信接口 | 1 路 RS485（Modbus RTU 协议，9600-115200bps，支持奇偶校验）；1 路 USB（用于本地配置与固件升级） |
配置方式 | 通过 Woodward Toolkit 软件进行参数配置（转速设定、PID 参数、保护阈值）、在线监控与故障诊断；支持保存 / 调用 3 组配置参数 |
状态指示 | 面板 LED 指示灯：电源（PWR，绿色常亮）、运行（RUN，绿色闪烁）、报警（ALM，红色常亮）、输出（OUT，黄色亮度随输出变化） |
三、功能特性
1. 高精度转速控制与动态负载适配
2301E 8273-1011 以 “精准、平稳” 为核心，通过先进的控制算法与硬件设计，实现动力设备全工况下的转速稳定控制：
- 宽范围恒转速控制：支持 50-3000rpm 调速范围，结合 24 位高精度转速采样芯片，稳态转速波动率≤±0.1%，在柴油发电机应用中，即使负载从 20% 骤增至 100%，转速波动仍可控制在 ±5rpm 以内（额定转速 1500rpm），确保输出频率稳定在 50Hz±0.2Hz，满足 GB/T 2820.5-2009《往复式内燃机驱动的交流发电机组 第 5 部分：发电机组》的一级性能要求；
- PID + 前馈复合控制：内置 PID 控制算法配合前馈补偿，可提前预判负载变化趋势，减少动态超调。在燃气轮机驱动的空气压缩机系统中，当压缩机进气量突然增加（负载突增）时，前馈算法可提前增加燃料供给，避免转速大幅下降，动态超调量从传统 PID 的 10% 降至 5% 以下，调节时间从 2s 缩短至 0.8s；
- 负载补偿自适应：支持根据负载特性自动调整 PID 参数，适配不同类型动力设备（内燃机、燃气轮机、蒸汽轮机）的负载响应特性。例如在工程机械的柴油机应用中，当挖掘机铲斗入土（负载突增）时，控制器自动增大比例系数（P），加快响应速度；当负载稳定后，自动减小积分时间（I），避免转速波动，实现 “负载变化 - 参数自适配 - 转速稳定” 的闭环控制。
2. 全场景安全保护与故障容错
针对工业动力设备 “安全第一、不可中断” 的需求，控制器通过多重保护机制与容错设计，最大化提升系统安全性与可用性：
- 多维度故障保护：支持超速保护（110%-120% 额定转速可配置，动作时间≤100ms）、欠速保护（80%-90% 额定转速，动作时间≤500ms）、电源故障保护（电压低于 18V DC 时触发报警）、传感器故障保护（转速传感器信号丢失时，切换至备用传感器或降额运行）。在船舶柴油机应用中，若转速传感器故障，控制器立即触发 “E01：转速信号丢失” 报警，同时切换至备用传感器，确保柴油机不熄火，维持最低安全转速运行；
- 硬件级安全联锁：2 路继电器输出可配置为急停联锁与故障停机，当接收到外部急停信号（如机房火灾报警）或检测到 “超速 120% 额定转速” 等严重故障时，立即切断燃料供给或触发制动系统，停机时间≤500ms。在石油化工的燃气压缩机系统中，若压缩机出口压力超压（模拟量输入检测）且转速无法降低，控制器触发联锁停机，避免设备超压爆炸；
- 故障诊断与记录：内置故障诊断单元，可实时监测电源电压、转速信号、执行器状态等关键参数，诊断覆盖率达 98%。故障信息通过 LED 指示灯与通信接口上传，同时存储最近 50 条故障记录（含故障类型、故障时间、故障时转速 / 电压），运维人员通过 Woodward Toolkit 软件可查询故障历史，如 “2024-05-20 14:30：E03：超速 115% 额定转速”，快速定位问题，排查时间缩短 70%。
3. 灵活适配与系统集成
针对工业动力系统 “多设备、多场景” 的异构特点，控制器通过丰富的接口与兼容设计，适配不同应用需求：
- 多传感器与执行器兼容：支持磁性传感器（磁电式）、霍尔传感器、光电传感器等多种转速传感器输入，适配不同安装环境（如高温的柴油机飞轮壳、高振动的汽轮机轴端）；1 路 4-20mA 输出可控制燃油伺服阀、燃气调节阀、电子节气门等多种执行器，无需额外转换模块。在蒸汽轮机应用中，可直接控制蒸汽调节阀，实现 “转速 - 蒸汽流量” 精准控制；
- Modbus 标准化通信：RS485 接口支持 Modbus RTU 协议，可接入伍德沃德 PCC 系统或第三方 SCADA 系统（如西门子 WinCC、罗克韦尔 FactoryTalk），实现远程监控与参数修改。在大型发电站的柴油发电机集群中，10 + 台控制器通过 Modbus RTU 接入中央 SCADA 系统，运维人员在中控室即可实时查看所有发电机转速、负载率，远程修改额定转速，无需现场操作；
- 配置参数灵活切换：支持保存 3 组配置参数（如 “发电机组模式”“压缩机驱动模式”“船舶推进模式”），通过数字量输入或通信指令快速切换。在工程机械的多功能底盘应用中，切换至 “行驶模式” 时，控制器加载低转速高扭矩参数；切换至 “作业模式” 时，加载高转速低扭矩参数，满足不同工况需求，切换时间≤100ms。
4. 极端环境适应性与高可靠性
针对工业动力设备 “复杂工况、恶劣环境” 的运行特点，控制器通过硬件强化设计，确保长期稳定运行：
- 宽温与抗振动设计：-40℃~70℃宽温设计，在北方冬季的露天柴油发电机（-30℃）或南方夏季的炼化厂机房（65℃），均能稳定运行，无参数漂移或死机；抗振动等级达 2g（10-500Hz），在工程机械的振动环境（如挖掘机、压路机）中，连续运行 1 年无松动或故障，满足 ISO 16750-3《道路车辆 电气及电子设备的环境条件和试验 第 3 部分：机械负荷》标准；
- 抗电磁干扰能力：符合 EN 55024 抗扰度标准，射频辐射 10V/m 环境下仍能正常工作，在变频器、电焊机等强电磁干扰环境中，转速测量误差≤±0.5%，控制输出无波动。在钢铁厂的余热发电汽轮机系统中，即使周边存在大量变频器，控制器仍能精准控制汽轮机转速，输出频率稳定；
- 低维护与长寿命：采用长寿命元器件（如 capacitors 寿命≥10 年，继电器寿命≥100 万次动作），且无机械磨损部件，运维周期长达 12 个月，仅需定期清洁与参数校准。在偏远地区的风光互补发电系统中，可大幅减少运维人员现场维护次数，降低运维成本。
四、应用场景
1. 柴油发电机组转速控制
在数据中心备用柴油发电机组（1000kW，额定转速 1500rpm）应用中，2301E 8273-1011 承担核心调速任务：
- 转速控制：通过磁性传感器采集发电机飞轮转速，PID 控制算法调节燃油喷射量，稳态转速波动率≤±0.1%，输出频率稳定在 50Hz±0.2Hz，满足数据中心 UPS 对供电频率的严苛要求；
- 负载适应：当数据中心市电中断，UPS 切换至发电机供电（负载从 0% 骤增至 100%）时，控制器通过前馈补偿提前增加燃油供给，动态超调量≤3%，转速恢复时间≤0.5s，避免 UPS 因频率波动触发保护；
- 故障保护：设置超速保护阈值 1650rpm（110% 额定转速），当燃油伺服阀卡涩导致转速升至 1650rpm 时，控制器立即触发超速保护，切断燃油供给，停机时间≤300ms，防止发电机损坏。
2. 燃气压缩机驱动控制
在石油化工行业的天然气管道压缩站（燃气轮机驱动，额定转速 3000rpm）应用中，控制器实现 “压力 - 转速” 闭环控制：
- 闭环控制：通过模拟量输入采集压缩机出口压力（4-20mA 信号），将压力设定值（如 8MPa）与实际压力比较，PID 算法调节燃气轮机转速，压力控制精度 ±0.1MPa，避免压力超压导致管道破裂或欠压导致输送中断；
- 负载补偿：当天然气进气量波动（负载变化率 30%/s）时，控制器自动调整 PID 参数，比例系数（P）从 2.0 增至 3.5，积分时间（I）从 10s 减至 5s，转速偏差≤±2% 额定转速，确保压力稳定；
- 远程监控：通过 RS485（Modbus RTU）接入压缩站 SCADA 系统，运维人员在中控室可实时查看转速、压力、燃油消耗量，远程修改压力设定值，无需现场操作，提升运维效率。
3. 船舶柴油机推进控制
在近海运输船舶主推进柴油机（2000kW，额定转速 1000rpm）应用中，控制器适配船舶动态工况：
- 工况适配：驾驶室通过数字量输入下发 “启航”“巡航”“停泊” 指令，控制器切换对应配置参数：启航时（低转速高扭矩，800rpm，扭矩 2000N・m）、巡航时（额定转速 1000rpm，扭矩 1500N・m）、停泊时（怠速 500rpm），切换平滑无冲击；
- 负载反馈：通过模拟量输入采集螺旋桨负载扭矩（4-20mA 信号），当船舶遇到风浪（负载突增 20%）时，控制器增加燃油供给，维持转速稳定，避免柴油机熄火；
- 安全联锁：当船舶舵机故障（接收到外部联锁信号）时，控制器立即触发降速至怠速 500rpm，同时报警，确保船舶安全停泊，避免碰撞风险。
