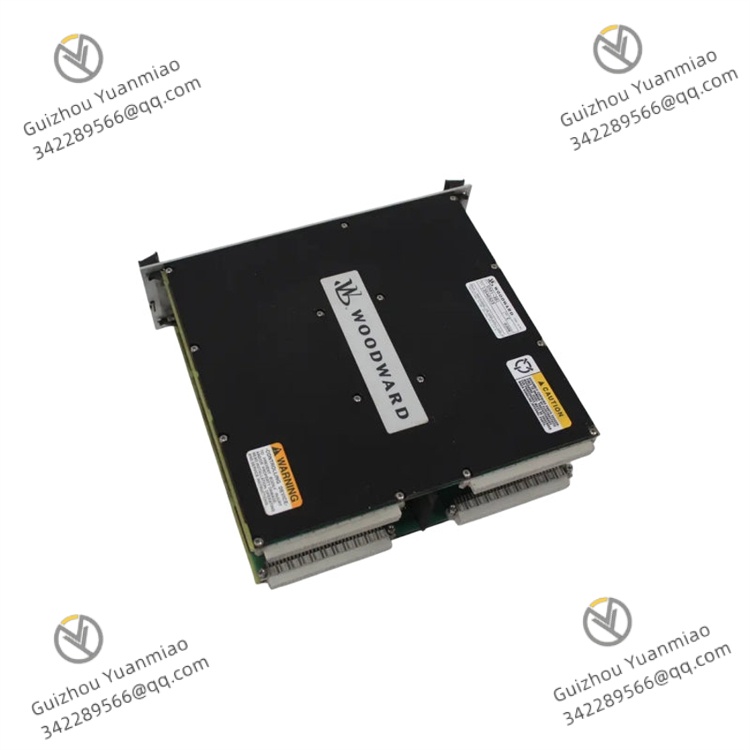

WOODWARD 5501-381
一、产品概述
WOODWARD 5501-381 是一款工业控制系列的高性能控制模块，核心定位是作为中小型工业设备（如柴油发动机、燃气发动机、工业压缩机、液压系统）的 “精准控制中枢”，专为解决工业场景下 “设备转速调节、负载控制、安全保护” 等核心需求设计。其核心功能是通过接收现场传感器（如转速传感器、压力传感器、温度传感器）的实时信号，结合内置控制算法，输出精准控制指令（如调节燃料阀开度、控制电机转速），实现设备的稳定运行、高效节能及安全保护，广泛适配电力（备用发电机组）、工业制造（生产线动力设备）、船舶（辅助动力系统）、石油化工（小型压缩机）等对控制精度、运行稳定性有明确要求的行业，是保障中小型工业设备可靠运转的关键控制组件。
5501-381 融合了 “精准控制 + 高可靠性 + 灵活适配” 的核心优势：搭载高性能 16 位微处理器，支持 PID 闭环控制算法，转速控制精度达 ±0.1%，可满足中小型设备对转速稳定性的严苛需求；具备宽电压输入、强电磁抗扰及宽温适应能力，能在工业现场复杂环境（如多粉尘、电压波动、温度变化）中连续稳定工作；同时支持多种传感器接入与控制信号输出，可灵活适配不同类型设备，相较于专用控制单元，其通用性更强，无需定制开发即可快速集成，是中小型工业设备控制的高性价比选择。
二、技术规格
（一）核心控制参数
参数类别 | 具体规格 |
控制对象与精度 | 主要控制对象：发动机转速（柴油 / 燃气发动机）、电机转速、压缩机负载；转速控制精度 ±0.1%（额定转速下），负载控制精度 ±1% F.S. |
处理器与算法 | 16 位工业级微处理器（主频 80MHz），支持标准 PID 控制、比例控制（P 控制）、比例积分控制（PI 控制），可通过软件配置控制模式；支持转速闭环控制、负载闭环控制 |
转速控制范围 | 适配转速范围 50~3000rpm（可通过软件扩展至 0~5000rpm），支持多段转速设定（如怠速 800rpm、额定转速 1500rpm、超速保护 1650rpm） |
传感器适配 | 支持磁电式转速传感器（输入信号 0.1~10Vpp，频率 10~500Hz）、霍尔式转速传感器（5V 供电，输出数字脉冲信号）；支持 2 路模拟量输入（4-20mA/0-10V，用于压力、温度信号采集，12 位分辨率） |
（二）电气与接口参数
- 电源参数：输入电压 12~24VDC（宽电压适配，允许 ±15% 波动），工作电流≤200mA（无负载输出时），满载电流≤500mA（控制输出带载时），功耗≤12W（满载条件下）；支持电源反接保护（≤30V DC 反向电压无损坏），避免误接线导致模块烧毁
- 控制输出接口：1 路 PWM 脉冲输出（频率 100~1000Hz，占空比 0~100%，用于调节燃料阀、电机驱动器）；1 路模拟量输出（4-20mA，12 位分辨率，用于控制比例阀、变频器）；2 路继电器输出（常开触点，250V AC/5A、30V DC/5A，用于控制设备启停、报警触发）
- 通信接口：1 路 RS-485 接口（支持 Modbus RTU 协议，波特率 9600~115200bps 可调，数据位 8 位，停止位 1 位，奇偶校验可选），用于与上位机（如 PLC、HMI）通信，实现参数配置与数据上传
- 信号输入接口：2 路数字量输入（24VDC 光电隔离，用于接收设备启停信号、急停信号）；2 路模拟量输入（4-20mA/0-10V，如前所述，用于采集压力、温度等参数）
（三）物理与环境参数
- 物理尺寸：85mm（长）×110mm（宽）×35mm（高），采用紧凑型塑料外壳（阻燃等级 UL94 V-0），适配 35mm DIN 导轨安装，重量约 150g，节省安装空间
- 工作环境：工作温度范围 -40℃~+70℃，支持低温启动（-40℃ 环境下无需预热，启动时间≤60s）；存储温度范围 -55℃~+85℃，湿度范围 5%~95%（无冷凝，符合 IEC 60068-2-3 标准）
- 抗干扰性能：符合 EN 61000-6-2 工业抗扰标准，静电放电（ESD）防护等级 ±15kV（空气）/±8kV（接触）；射频辐射抗扰等级 10V/m（80MHz~1GHz）；电快速瞬变脉冲群抗扰等级 4kV（电源端）/2kV（信号端）
- 防护等级：外壳防护等级 IP40，可抵御工业现场轻微粉尘侵入，适用于控制柜内安装（需配合控制柜整体防护）
三、功能特点
（一）精准转速与负载控制，保障设备稳定运行
5501-381 以 “PID 闭环控制 + 高分辨率信号处理” 为核心，实现设备参数的精准调控：
- 高精度转速控制：通过 PID 闭环算法实时调节输出信号，转速控制精度达 ±0.1%—— 例如，在柴油发电机组控制中，额定转速设定为 1500rpm（对应 50Hz 发电频率），当负载从 0 增至 100%（如从 0kW 增至 50kW）时，模块通过调节燃料阀开度（PWM 输出占空比从 30% 增至 70%），使转速波动≤1.5rpm（1500×0.1%），确保发电频率稳定在 50±0.05Hz，满足用电设备对频率的要求；
- 负载自适应调节：支持负载闭环控制，根据负载变化自动调整输出，避免设备过载或欠载 —— 例如，在工业压缩机控制中，模块通过模拟量输入采集压缩机出口压力（设定值 0.8MPa），当压力降至 0.7MPa（负载增加）时，自动提高电机转速（通过 4-20mA 输出调节变频器，电流从 10mA 增至 15mA，转速从 1000rpm 增至 1200rpm），使压力回升至 0.8MPa；当压力超 0.9MPa（负载减少）时，降低转速，实现负载与输出的动态平衡；
- 多段转速设定：支持通过软件或上位机设置 3 段及以上转速（如怠速、额定、超速保护），适配设备不同工况 —— 例如，船舶辅助发动机控制中，怠速设定为 600rpm（待机状态），航行时切换至额定转速 1200rpm（提供动力），超速保护设定为 1320rpm（超限时立即停机），满足设备多场景运行需求。
（二）全面安全保护，规避设备运行风险
针对工业设备 “安全优先” 的需求，模块内置多层安全保护机制：
- 超速与超温保护：实时监测转速与温度信号，超限时快速响应 —— 例如，柴油发动机运行中，若转速因燃料阀卡滞升至 1650rpm（超额定转速 10%），模块在 100ms 内触发继电器输出，切断燃料供应并触发报警灯；若水温传感器采集到温度超 95℃（设定阈值），则输出 “降载” 信号，同时报警，避免发动机过热损坏；
- 低油压与急停联动：通过模拟量输入监测油压（如设定最低油压 0.2MPa），当油压低于阈值时，模块先输出 “降载” 指令（减少负载，降低油耗），若油压持续下降至 0.1MPa，则触发停机；同时支持数字量输入接收急停信号，急停触发时，立即切断所有控制输出，确保设备快速停机；
- 故障自诊断与记忆：内置故障诊断功能，可监测模块硬件（如处理器、存储器、输出接口）、传感器（如转速传感器断线）、通信链路（如 RS-485 通信中断）故障，当检测到 “转速传感器断线” 时，立即触发报警（继电器输出），并存储故障代码（如 F001），支持通过 RS-485 上传至上位机，工程师可通过故障代码快速定位问题，同时故障状态保持至手动复位，避免故障遗漏。
（三）灵活适配与系统集成，降低应用门槛
模块在兼容性与易用性上兼顾不同场景需求，便于快速集成：
- 多类型传感器与执行器适配：支持磁电式 / 霍尔式转速传感器、4-20mA/0-10V 模拟量传感器，可连接 PWM 控制燃料阀、4-20mA 控制变频器、继电器控制接触器 —— 例如，控制燃气发动机时，接入霍尔式转速传感器（5V 供电）与 4-20mA 控制的燃气比例阀；控制电机时，接入磁电式转速传感器与 PWM 控制的电机驱动器，无需更换模块，仅需软件配置即可；
- RS-485 通信与上位机集成：通过 Modbus RTU 协议与 PLC（如西门子 S7-200SMART）、HMI（如威纶通触摸屏）通信，实现参数远程配置与数据监控 —— 例如，在备用发电机组控制系统中，HMI 通过 RS-485 读取模块采集的转速、油压、温度数据，实时显示在界面上；同时可远程修改转速设定值（如从 1500rpm 调整为 1450rpm），无需现场操作，提升运维效率；
- 简化编程与调试：支持通过伍德沃德专用配置软件（如 Woodward Toolkit）进行参数配置，软件提供图形化界面，可直观设置 PID 参数（比例系数、积分时间）、保护阈值、输入输出类型，无需编写复杂程序 —— 例如，调试转速控制时，通过软件调整 PID 比例系数从 2.0 至 2.5，观察转速波动曲线，快速优化参数，调试时间从传统模块的数小时缩短至 30 分钟。
（四）强环境适应与耐用设计，保障长期可靠
针对工业现场复杂环境，模块在硬件设计上强化稳定性：
- 宽温与电压适应：工作温度覆盖 -40℃~+70℃，在北方冬季户外控制柜（-30℃）或南方夏季车间（65℃），模块控制精度波动≤0.2%，无参数漂移；12~24VDC 宽电压输入适配不同设备电源（如车辆 12VDC、工业设备 24VDC），电压波动 ±15% 时（如 24VDC 降至 20.4VDC），输出信号无异常，设备运行稳定；
- 电磁抗扰与防尘设计：内部电路采用光电隔离（隔离电压 2500Vrms），抑制现场电磁干扰（如变频器产生的高频噪声），在 10V/m 射频辐射干扰下，转速测量误差≤0.05%；外壳防护等级 IP40，配合控制柜使用时，可抵御粉尘侵入，长期运行（10,000 小时）无端子接触不良或电路故障；
- 紧凑安装与散热优化：85×110×35mm 紧凑型设计适配小型控制柜，35mm DIN 导轨安装无需额外支架；外壳采用散热型塑料材质，内部电路布局优化散热路径，满载运行时模块表面温度≤50℃（环境温度 40℃），无过热风险，可长期稳定工作。
四、应用场景
（一）电力行业：备用柴油发电机组控制
在工厂备用柴油发电机组（50~200kW）控制中，5501-381 实现发电机组的启停、转速稳定与安全保护：
- 转速与频率控制：模块接入磁电式转速传感器（采集发动机转速），通过 PWM 输出调节燃料阀开度，将转速稳定在 1500rpm（对应 50Hz 发电频率），负载变化时（如工厂突然接入 100kW 负载），转速波动≤1.5rpm，频率稳定在 50±0.05Hz，满足应急供电对频率的要求；
- 安全保护联动：接入油压传感器（4-20mA，对应 0~1MPa）、水温传感器（4-20mA，对应 0~100℃），设定油压低阈值 0.2MPa、水温高阈值 95℃，当油压低于 0.2MPa 或水温超 95℃时，模块触发报警并降载，若情况未改善则停机，避免发动机损坏；
- 远程监控与启停：通过 RS-485 连接 PLC，PLC 接收工厂电网信号（如电网断电），自动下发 “启动” 指令至模块，模块控制发动机启动并稳定转速；电网恢复时，接收 “停机” 指令，控制发动机怠速运行 5 分钟后停机（冷却过程），实现无人值守自动控制。
（二）工业制造：生产线压缩机控制
在食品加工厂空气压缩机（小型螺杆式，功率 10~50kW）控制中，模块实现压缩机负载与压力的精准匹配：
- 压力闭环控制：模块接入压力传感器（4-20mA，对应 0~1.6MPa），设定出口压力 0.8MPa，当生产线用气增加（压力降至 0.75MPa）时，模块通过 4-20mA 输出调节变频器（电流从 12mA 增至 16mA，电机转速从 1500rpm 增至 1800rpm），提高压缩机排气量，使压力回升至 0.8MPa；用气减少时，降低转速，节能降耗；
- 负载限制与保护：设定压缩机最大负载（如电机电流 80A，通过模拟量输入采集电流信号），当负载超 80A 时，模块输出 “降速” 指令，避免电机过载烧毁；同时监测压缩机温度（接入温度传感器），超 80℃时降载，保护压缩机转子与润滑油；
- 与生产线联动：通过数字量输入接收生产线 “运行 / 停止” 信号，生产线启动时，模块自动启动压缩机并调节至设定压力；生产线停机时，模块控制压缩机进入待机状态（转速降至 1000rpm），减少空载能耗，提升能源利用率。
（三）船舶领域：辅助动力发动机控制
在小型货船辅助动力发动机（如柴油发电机，功率 30~100kW）控制中，模块适应船舶复杂环境，保障动力稳定：
- 宽环境适应与抗振动：船舶航行中面临温度变化（-20℃~+60℃）与振动（3g 加速度），模块宽温设计与抗振动结构（内部元件加固）确保控制精度无衰减，转速稳定在 1500rpm±1.5rpm，发电频率满足船舶设备需求；
- 多工况转速切换：支持手动 / 自动切换转速，手动模式下，船员通过 HMI 设定转速（如 1200rpm 用于照明供电）；自动模式下，模块根据负载变化自动调整转速（如接入雷达设备，负载增加时转速升至 1500rpm），兼顾供电稳定与节能；
- 安全连锁保护：接入船舶急停系统，当船舶发生紧急情况（如碰撞）时，急停信号触发模块立即停机；同时监测发动机油压与水温，海上航行中若油压骤降（如油管泄漏），模块 100ms 内切断燃料，避免发动机拉缸，保障船舶安全。
