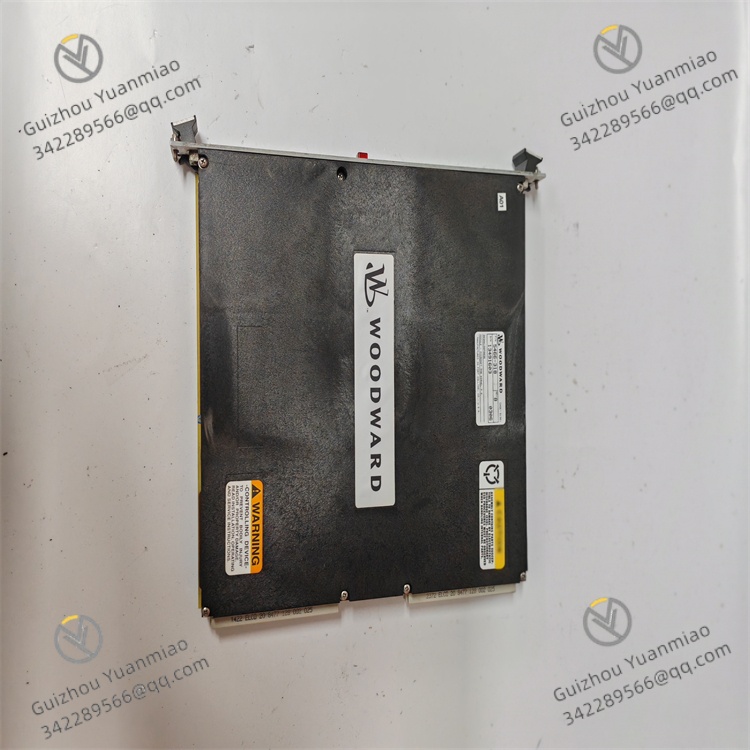

WOODWARD 5466-318
一、产品概述
WOODWARD 5466-318 是一款工业动力控制系列的高性能控制模块，核心定位是作为中小型工业动力设备（如柴油发动机、燃气发动机、工业用小型涡轮机、大型液压马达）的 “精准调控中枢”，专为解决工业场景下 “动力设备转速稳定控制、负载动态适配、多参数协同调节” 等核心需求设计。其核心功能是通过实时采集动力设备的转速、油压、温度、负载等关键参数，结合内置的先进控制算法（如自适应 PID、模糊控制），输出精准的控制指令（如调节燃料供给量、控制节气门开度、调整液压阀压力），实现设备的高效运行、节能降耗及安全保护，广泛适配电力（备用发电机组）、工业制造（生产线动力源）、船舶（辅助动力系统）、石油化工（小型油气输送泵动力机）等对动力设备控制精度、运行稳定性有严苛要求的行业，是保障中小型工业动力设备可靠运转的关键控制组件。
5466-318 融合了 “高精度控制 + 多参数协同 + 强环境适应” 的核心优势：搭载 32 位高性能工业级处理器，转速控制精度达 ±0.05%，可捕捉微幅转速波动；支持多类型传感器接入（转速、压力、温度、位置）与多方式控制输出（PWM、模拟量、继电器），能适配不同动力设备的控制需求；同时具备宽温工作、强电磁抗扰及防尘防水设计，可在工业现场多粉尘、高振动、温度波动大的复杂环境中连续稳定工作。相较于普通动力控制模块，其在控制精度、算法灵活性上更具优势；相较于专用动力控制单元，其通用性更强，无需定制开发即可快速适配不同类型动力设备，是中小型工业动力设备控制的高性价比选择。
二、技术规格
（一）核心控制参数
参数类别 | 具体规格 |
控制对象与精度 | 主要控制对象：柴油 / 燃气发动机转速、涡轮机转速、液压马达输出转速；转速控制精度 ±0.05%（额定转速下），负载控制精度 ±0.5% F.S.，位置控制精度 ±0.1mm（适配线性执行器时） |
处理器与算法 | 32 位工业级专用处理器（主频 120MHz），支持自适应 PID 算法、模糊控制算法、比例 - 积分 - 微分 - 前馈（PIDFF）控制算法；支持转速闭环控制、负载闭环控制、多参数协同控制模式，可通过软件切换控制策略 |
转速控制范围 | 适配转速范围 30~5000rpm（可通过软件扩展至 0~6000rpm），支持 5 段预设转速（如怠速 600rpm、低负荷 1200rpm、额定负荷 1500rpm、高负荷 1800rpm、超速保护 2000rpm） |
传感器适配 | 支持磁电式转速传感器（输入信号 0.2~15Vpp，频率 5~1000Hz）、霍尔式转速传感器（5V/12V 供电，输出数字脉冲信号）；2 路压力传感器输入（4-20mA/0-10V，测量范围 0~10MPa，16 位分辨率）；2 路温度传感器输入（PT100/PT1000 热电阻，测量范围 -50℃~500℃）；1 路位置传感器输入（0-5V 线性位移信号） |
（二）电气与接口参数
- 电源参数：输入电压 12~36VDC（宽电压适配，允许 ±20% 波动），工作电流≤300mA（无负载输出时），满载电流≤800mA（控制输出带载时），功耗≤20W（满载条件下）；支持电源反接保护（≤40V DC 反向电压无损坏），内置过压保护（40V DC 以上触发保护）
- 控制输出接口：1 路 PWM 脉冲输出（频率 200~2000Hz，占空比 0~100%，输出电流≤1A，用于调节燃料阀、节气门执行器）；2 路模拟量输出（4-20mA/0-10V 可选，16 位分辨率，用于控制变频器、比例液压阀）；3 路继电器输出（常开 / 常闭可选，250V AC/8A、30V DC/8A，用于控制设备启停、报警触发、紧急停机）
- 通信接口：1 路 RS-485 接口（支持 Modbus RTU 协议，波特率 9600~115200bps 可调，数据位 8 位，停止位 1/2 位可选，奇偶校验可选）；1 路 CAN 总线接口（支持 CANopen 协议，波特率 125~1000kbps，用于与动力设备其他控制单元通信）
- 信号输入接口：3 路数字量输入（12~24V DC 光电隔离，用于接收设备启停信号、急停信号、模式切换信号）；1 路频率输入（用于接入额外转速传感器，实现双转速监测冗余）
（三）物理与环境参数
- 物理尺寸：100mm（长）×140mm（宽）×45mm（高），采用高强度阻燃塑料外壳（阻燃等级 UL94 V-0），适配 35mm DIN 导轨安装或面板安装，重量约 220g，结构紧凑节省安装空间
- 工作环境：工作温度范围 -40℃~+85℃，支持低温启动（-40℃ 环境下无需预热，启动时间≤45s）；存储温度范围 -55℃~+100℃，湿度范围 5%~95%（无冷凝，符合 IEC 60068-2-3 标准）
- 抗干扰性能：符合 EN 61000-6-2 工业抗扰标准，静电放电（ESD）防护等级 ±15kV（空气）/±8kV（接触）；射频辐射抗扰等级 20V/m（80MHz~1GHz）；电快速瞬变脉冲群抗扰等级 4kV（电源端）/2kV（信号端）；浪涌抗扰等级 2kV（线 - 线）、4kV（线 - 地）
- 防护等级：外壳防护等级 IP54，可抵御工业现场粉尘侵入与短时喷淋水（如车间清洁、户外雨淋），适用于控制柜内或半开放安装场景
（四）安全参数
- 安全保护功能：支持超速保护（可设定超速阈值，如额定转速的 115%，触发后 50ms 内输出停机信号）、低油压保护（可设定多级阈值，如预警 0.2MPa、停机 0.1MPa）、高水温保护（预警 90℃、停机 98℃）、过载保护（负载超额定值 120% 时降载，超 150% 时停机）
三、功能特点
（一）高精度转速与负载协同控制，保障动力稳定
5466-318 以 “自适应 PID 算法 + 多参数闭环调节” 为核心，实现动力设备的精准调控：
- 微精度转速控制：通过自适应 PID 算法实时优化控制参数，转速控制精度达 ±0.05%—— 例如，在柴油发电机组控制中，额定转速设定为 1500rpm（对应 50Hz 发电频率），当负载从 0 骤增至 100%（如 50kW 负载突然接入）时，模块通过调节燃料阀 PWM 输出占空比（从 35% 快速升至 75%），使转速波动≤0.75rpm（1500×0.05%），发电频率稳定在 50±0.025Hz，满足精密设备对供电频率的严苛要求；
- 负载动态适配调节：支持负载闭环控制，根据负载变化自动调整输出，实现 “负载 - 转速 - 燃料” 协同平衡 —— 例如，在工业液压马达控制中，模块通过压力传感器采集液压系统压力（对应负载大小），当压力从 3MPa 升至 6MPa（负载增加）时，自动提高液压阀控制电流（4-20mA 输出从 10mA 增至 16mA），提升马达转速，确保液压系统输出功率与负载匹配，避免马达过载或能量浪费；
- 多段转速与模式切换：支持 5 段预设转速与 3 种控制模式（手动、自动、远程）切换，适配设备不同工况 —— 例如，船舶辅助发动机控制中，手动模式用于设备调试（转速固定 800rpm），自动模式根据负载自动调节转速（如负载 20% 时 1200rpm、负载 80% 时 1500rpm），远程模式通过 CAN 总线接收船舶中控指令，实现集中控制，满足多场景运行需求。
（二）全面安全保护与故障诊断，规避运行风险
针对工业动力设备 “安全优先” 的需求，模块内置多层安全机制与故障管理功能：
- 多级安全保护联动：
- 超速保护：实时监测转速，当转速超设定阈值（如 1500rpm 额定转速的 115% 即 1725rpm）时，50ms 内切断燃料 PWM 输出，同时触发继电器紧急停机，避免设备 “飞车” 损坏；
- 多参数阈值保护：油压、水温、负载等参数均设定预警与停机两级阈值，如油压低于 0.2MPa 时触发 “降载” 预警（减少负载 30%），低于 0.1MPa 时触发停机；水温超 90℃ 时报警，超 98℃ 时停机，避免设备过热或润滑不足导致的严重故障；
- 双传感器冗余监测：支持双转速传感器（磁电式 + 霍尔式）接入，当主传感器（磁电式）断线时，模块 100ms 内自动切换至备用传感器（霍尔式），转速监测不中断，同时触发 “传感器故障” 报警，确保控制闭环完整，避免因单一传感器故障导致控制失效；
- 故障自诊断与追溯：内置全面故障诊断功能，可监测模块硬件（处理器、存储器、输出接口）、传感器（断线、超量程）、通信链路（RS-485/CAN 中断）故障，检测到故障时立即触发报警（继电器输出 + LED 指示灯），并存储故障代码（如 F003 = 转速传感器断线、F010=CAN 通信中断）及故障发生时间戳，支持通过 RS-485 上传至上位机，工程师可通过故障代码快速定位问题，故障记录可存储最近 20 条，便于后期追溯分析。
（三）灵活集成与易用调试，降低应用门槛
模块在兼容性与运维设计上兼顾不同场景需求，便于快速集成与调试：
- 多设备适配与信号兼容：支持磁电 / 霍尔转速传感器、PT100/PT1000 温度传感器、4-20mA/0-10V 压力传感器接入，可控制燃料阀、节气门、变频器、液压阀等多种执行器 —— 例如，控制燃气发动机时，接入霍尔式转速传感器与 4-20mA 控制的燃气比例阀；控制小型涡轮机时，接入磁电式转速传感器与 PWM 控制的导叶执行器，仅需通过软件配置信号类型与控制逻辑，无需更换模块；
- 双通信接口与系统集成：通过 RS-485 接口与 PLC（如三菱 FX5U）、HMI（如昆仑通态触摸屏）通信，实现参数远程监控与配置；通过 CAN 总线与动力设备其他控制单元（如发动机 ECU、液压控制器）组网，实现数据共享与协同控制 —— 例如，在备用发电机组系统中，HMI 通过 RS-485 实时显示转速、油压、负载数据，PLC 通过 CAN 总线接收模块故障信号，联动控制发电机组启停，构建完整控制网络；
- 可视化调试与参数优化：支持通过伍德沃德专用调试软件（Woodward Control Studio）进行参数配置与调试，软件提供实时曲线显示（转速、输出信号、负载变化曲线）、PID 参数自动整定功能 —— 例如，调试转速控制时，软件可根据设备响应特性自动计算最优 PID 参数（比例系数、积分时间、微分时间），调试时间从传统手动调试的数小时缩短至 15 分钟，同时可保存多套参数配置（如冬季 / 夏季不同环境温度下的参数），便于快速切换。
（四）强环境适应与耐用设计，保障长期可靠
针对工业现场复杂环境，模块在硬件材质与结构上强化稳定性与耐用性：
- 宽温与宽电压适应：工作温度覆盖 -40℃~+85℃，在北方冬季户外设备舱（-35℃）或南方夏季高温车间（75℃），模块控制精度波动≤0.02%，无处理器漂移或传感器信号失真；12~36VDC 宽电压输入适配不同设备电源（如车辆 12VDC、工业设备 24VDC、船舶 36VDC），电压波动 ±20% 时（如 24VDC 降至 19.2VDC），输出信号无异常，设备运行稳定；
- 强抗干扰与防护设计：内部电路采用光电隔离（隔离电压 3000Vrms）与电磁屏蔽，在 20V/m 射频辐射干扰（如车间大功率变频器、电焊机产生的干扰）下，转速测量误差≤0.01%，控制输出无波动；IP54 防护等级可抵御粉尘与短时喷淋水，在水泥厂多尘环境或户外雨淋场景，模块长期运行（10,000 小时）无端子氧化或电路短路；
- 抗振动与结构加固：内部元件采用防震胶垫固定与焊接加固，抗振动等级达 5g（10Hz~2000Hz），在船舶摇晃（3g 振动）或工业设备振动（4g 振动）环境中，无元件松动或接触不良，确保模块持续稳定工作。
