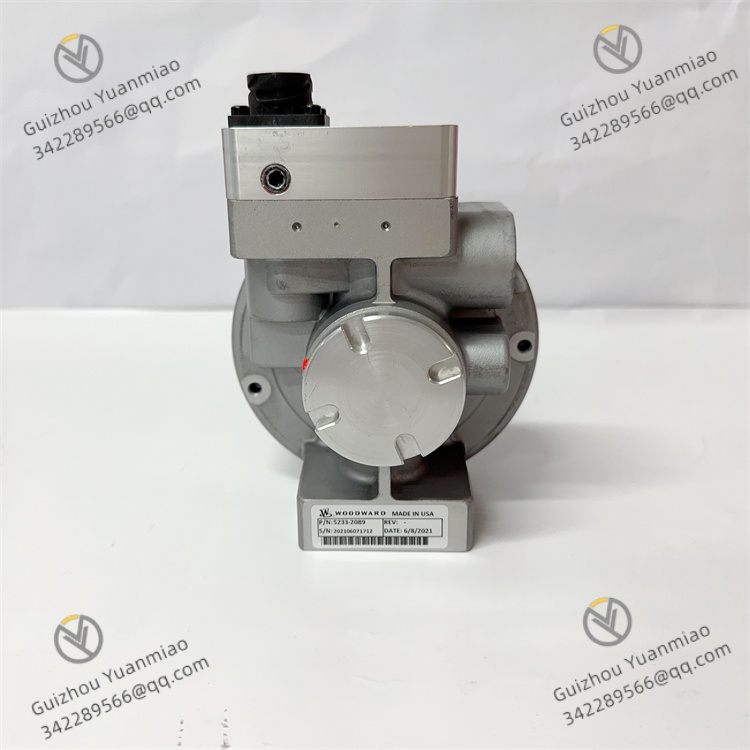

WOODWARD 5233-2089
一、产品概述
WOODWARD 5233-2089 是伍德沃德（Woodward）专为工业动力设备（如柴油发动机、燃气轮机、蒸汽轮机、大型泵组）设计的高精度调速控制器，核心定位为 “动力设备转速闭环控制中枢”，专注解决电力、石油、化工、船舶等行业中动力设备的转速稳定调控、负载自适应、故障保护及远程监控问题。通过内置高精度转速采集电路、自适应 PID 控制算法及工业级驱动模块，实现 “转速采集 - 偏差计算 - 执行调节” 的全流程自动化，同时具备多工况适配、故障自诊断及第三方系统兼容能力，为动力设备的高效运行、能耗优化及安全防护提供关键执行支撑，是连接动力设备与控制系统的核心装备。
该产品具备 “高精度调速控制 + 多工况适配 + 工业级可靠” 的核心优势：
- 宽范围调速控制：支持转速控制范围 50~10,000rpm，稳态调速精度 ±0.1% F.S.，动态响应时间≤200ms（阶跃负载变化时），适配从低速泵组到高速燃气轮机的不同动力设备；
- 多工况自适应：内置怠速、额定、超速保护等多模式控制逻辑，支持负载补偿（如柴油发动机负载增加时自动提升供油）、温度补偿（环境温度 - 40℃~+70℃自适应调节），满足复杂工况下的稳定运行需求；
- 工业级可靠性：采用 IP65 防护等级外壳（防粉尘、防喷水），工作温度 - 40℃~+70℃，抗振动等级 10g（10Hz~2000Hz），具备 2500Vrms 电气隔离，符合 API 541 动力设备控制标准与 SIL 2 安全等级要求，平均无故障时间（MTBF）≥300,000 小时。
作为工业动力控制的核心组件，5233-2089 广泛应用于柴油发电机转速控制、石油钻井平台燃气轮机调速、化工裂解炉蒸汽轮机稳定调节、船舶主机转速调控等场景，为动力设备的转速稳定、负载适配及安全运行提供关键技术支撑，是提升动力设备效率、降低故障停机风险的核心装备。
二、技术规格
（一）核心控制与转速参数
参数类别 | 具体规格 |
调速控制性能 | 1. 转速控制范围：50~10,000rpm，支持自定义转速段（如怠速 800rpm、额定 3000rpm）；2. 调速精度：稳态 ±0.1% F.S.（额定转速下），动态 ±0.5% F.S.（负载阶跃变化时）；3. 响应时间：阶跃负载变化（0%→100%）时，转速恢复时间≤200ms，超调量≤5%；4. 控制算法：自适应 PID（比例 P 0.1~100 可调，积分 I 0.1~100s 可调，微分 D 0~50s 可调），支持负载前馈补偿（减少负载变化导致的转速波动） |
输入输出信号 | 1. 转速输入： - 磁电式传感器输入（正弦波，峰峰值 50mV~20V，频率 10Hz~1kHz）； - 光电式传感器输入（TTL 电平，每转 1~1000 脉冲）；2. 控制输出： - 模拟量输出：4-20mA DC（驱动执行器，如电子油门、伺服阀，负载≤500Ω）； - 数字量输出：2 路继电器输出（容量 5A/250V AC，用于超速停机、故障报警）；3. 外部指令输入：4-20mA DC（远程转速指令，如从 DCS 下发额定转速 3000rpm 对应 12mA） |
保护与报警功能 | 1. 超速保护： - 两级保护阈值（预警 110% 额定转速，停机 115% 额定转速），响应时间≤50ms； - 硬件级超速保护（独立于软件，避免软件故障导致保护失效）；2. 故障报警： - 触发条件：转速传感器故障、执行器故障、电源异常、转速偏差超限； - 报警输出：继电器触点闭合 + LED 指示灯闪烁（红色），同时上传故障代码 |
（二）电气与电源参数
- 电源要求：工作电压 24V DC（宽幅适应 18V DC~36V DC），支持双电源冗余输入（可选，切换时间≤10ms）；工作电流≤150mA（静态），满载电流≤300mA（执行器驱动时）；功耗≤7.2W（24V DC 供电）；
- 电气隔离：输入（传感器 / 指令）- 输出（控制 / 报警）- 电源三级隔离，隔离电压≥2500Vrms/1 分钟，共模抑制比（CMRR）≥80dB（50Hz），抑制接地环路与电磁干扰；
- EMC 兼容性：符合 EN 61000-6-2 工业抗扰标准；静电放电（ESD）防护等级 ±15kV（空气）/±8kV（接触）；射频辐射抗扰等级 10V/m（80MHz~1GHz）；电快速瞬变脉冲群抗扰等级 2kV（电源端）/1kV（信号端），适应动力设备附近强电磁环境（如发电机、变频器）。
（三）物理与安装参数
- 物理尺寸：采用紧凑型设计，尺寸（长 × 宽 × 高）180mm×120mm×60mm，适配 DIN 35mm 标准导轨安装或面板嵌入式安装（开孔尺寸 160mm×100mm），节省控制柜空间；
- 防护与材质：外壳材质为 ABS 阻燃材料（UL94 V-0 级），防护等级 IP65（正面防喷水，背面 IP20，需配合控制柜防护）；执行器接线端子为防水型凤凰端子（间距 5.08mm），支持 0.5mm²~2.5mm² 导线接入；
- 显示与操作：配备 1.5 英寸 LCD 显示屏（带背光，支持中文 / 英文），实时显示 “当前转速：3000rpm”“目标转速：3000rpm”“执行器开度：50%”“PID 参数：P=10，I=5s” 等信息；面板设 4 个按键（参数设置、转速微调、确认、复位），支持本地转速设定与参数校准。
（四）环境与可靠性参数
- 工作环境：工作温度范围 - 40℃~+70℃，低温启动（-40℃）无需预热，启动时间≤1s；存储温度范围 - 55℃~+85℃；湿度范围 5%~95%（无冷凝，符合 IEC 60068-2-3 标准）；海拔高度≤3000m（超海拔需降额，每升高 1000m 调速精度下降 3%）；
- 抗力学性能：抗振动等级 10g（10Hz~2000Hz，符合 IEC 60068-2-6），共振频率避开动力设备常见振动频段（50Hz~1000Hz）；抗冲击等级 20g（11ms 脉冲，符合 IEC 60068-2-27），适应设备启停与负载突变冲击；
- 可靠性指标：MTBF≥300,000 小时（Telcordia SR-332 标准，25℃）；设计寿命≥10 年；执行器驱动回路寿命≥1×10⁶次动作（额定负载下）；参数保存寿命≥100,000 小时（断电后通过内置非易失性存储器保存，无需电池）。
三、功能特点
（一）高精度转速闭环控制，适配多类型动力设备
5233-2089 通过 “自适应 PID + 负载补偿” 设计，实现不同动力设备的转速稳定控制，解决传统调速器精度低、动态响应慢的问题：
- 宽范围转速精准调控：覆盖 50~10,000rpm 转速段，适配不同设备 —— 例如，在柴油发电机（额定转速 1500rpm）控制中，稳态调速精度 ±0.1% F.S.（误差≤±1.5rpm），满足发电机并网对转速稳定性的要求（频率波动≤±0.5Hz）；在高速燃气轮机（额定转速 8000rpm）控制中，动态响应时间≤200ms，当负载从 50% 突增至 100% 时，转速仅波动至 7800rpm，200ms 内恢复至 8000rpm，超调量≤2%；
- 负载前馈补偿优化：提前预判负载变化，减少转速波动 —— 在石油钻井平台柴油发动机控制中，当钻井负载突然增加（从 1000N・m 增至 2000N・m），控制器通过负载传感器（如扭矩传感器）提前获取负载变化信号，在转速下降前先提升执行器开度（如供油增加 10%），转速波动从 ±5% 降至 ±1%，避免传统反馈控制导致的 “转速先降后升” 滞后问题；
- 多模式控制逻辑：适配设备全工况需求 —— 支持 “怠速模式”（如发动机启动时 800rpm）、“额定模式”（正常运行 3000rpm）、“降速模式”（负载过载时降至 2500rpm）切换，模式切换过程无转速冲击（过渡时间≤500ms）；例如，船舶主机从 “停泊怠速”（600rpm）切换至 “航行额定”（1800rpm）时，转速平滑上升，无瞬时过载导致的发动机抖动。
（二）多级安全保护与故障自诊断，阻断恶性故障
产品通过 “硬件级保护 + 软件诊断” 设计，实现动力设备的全方位安全防护，避免设备损坏与安全事故：
- 两级超速保护机制：预警与停机分级响应，平衡安全性与可用性 —— 例如，在蒸汽轮机（额定转速 3000rpm）控制中，设置 “一级预警 3300rpm”（触发声光报警，运维人员排查原因）、“二级停机 3450rpm”（触发紧急停机回路，切断蒸汽进气阀），当汽轮机因调速阀卡滞导致转速升至 3350rpm 时，控制器先输出预警信号，若转速继续升至 3450rpm，50ms 内输出停机信号，避免超速导致的叶轮破裂；
- 硬件级保护冗余：保护逻辑独立于软件，避免软件故障失效 —— 超速保护采用硬件比较电路（而非依赖 CPU 计算），当转速信号超过停机阈值时，无需软件判断即可直接触发停机输出，响应时间≤50ms，符合 API 541 标准中 “动力设备控制保护独立性” 要求；同时具备 “故障安全态” 设计（如软件死机时，执行器自动复位至 “怠速” 或 “停机” 状态）；
- 全场景故障诊断：覆盖传感器、执行器、电源故障，精准定位问题 —— 例如，当转速传感器线缆断线时，控制器检测到 “信号幅值 < 50mV”，立即触发 “传感器故障” 报警（LCD 显示 “E01 = 转速传感器故障”，红色 LED 闪烁），同时将执行器开度降至怠速（如柴油发动机供油最小），避免无转速反馈导致的失控；当执行器故障（如电子油门卡滞）时，显示 “E03 = 执行器无响应”，触发停机保护，同时上传故障代码至 DCS，便于运维人员快速维修。
（三）强系统兼容与远程监控，简化集成与运维
模块通过 “标准协议 + 灵活接口” 设计，实现与第三方控制系统及监控平台的无缝集成，降低管理成本：
- 第三方 DCS/PLC 兼容：标准信号与协议实现跨平台控制 —— 例如，在化工裂解炉蒸汽轮机控制中，控制器通过 4-20mA 模拟量接收 DCS 下发的 “目标转速 2500rpm” 指令（对应 10mA），同时将 “当前转速 2498rpm”“执行器开度 48%” 等数据上传至 DCS；当 DCS 需要紧急降速时，下发 4mA 指令（对应 500rpm），控制器快速响应，转速平稳降至目标值，无需定制专用驱动；
- 远程监控与参数配置：支持 Modbus-RTU 协议实现远程运维 —— 通过 RS485 接口连接工业网关，将控制器数据上传至云平台，运维人员在手机端查看 “柴油发电机转速 1500rpm（正常）”“无故障报警” 等状态；当需要调整 PID 参数时（如负载特性变化），通过远程软件将 “比例 P 从 8 改为 12”，参数实时生效，无需现场操作，运维效率提升 80%；
- 数据记录与趋势分析：自动存储历史数据，辅助故障复盘 —— 控制器存储过去 72 小时的转速、执行器开度数据（采样周期 1s），通过上位机软件可查看转速趋势曲线（如过去 24 小时转速波动范围 1498~1502rpm），分析是否存在周期性波动（如电网负载变化导致的转速微调）；同时记录过去 50 条故障信息（含时间、类型），便于追溯故障原因（如某时段频繁 “执行器过载” 可能因机械卡滞）。
（四）工业级环境适应与耐用设计，覆盖严苛场景
控制器通过材质优化与结构设计，适配动力设备常见的恶劣运行环境：
- 宽温与抗振动强化：-40℃~+70℃温域 + 10g 抗振动，适应极端工况 —— 在北方冬季户外柴油发电机（环境温度 - 35℃），控制器无需保温即可启动，转速控制精度无衰减；在石油钻井平台（振动频率 500Hz，加速度 8g），内部元器件采用防震固定（如端子弹性连接、电路板灌胶），避免振动导致的信号接触不良，连续运行 12 个月无故障；
- IP65 防水防尘：适应潮湿与粉尘环境 —— 在船舶机舱（高湿度、含油污），控制器 IP65 防护防止油水溅入内部电路，端子采用防水设计，长期运行无锈蚀；在煤矿井下辅助动力设备（粉尘密集），外壳防尘设计避免粉尘堆积导致的散热不良，工作温度稳定在 - 40℃~+70℃；
- 耐腐蚀与阻燃：材质符合工业安全标准 —— 在沿海盐雾环境（如海上平台燃气轮机），外壳采用防盐雾涂层处理，端子为镀镍材质，避免盐雾腐蚀；在化工车间（存在易燃气体），ABS 阻燃外壳（UL94 V-0 级）可抵御轻微火花，符合防爆区域（非防爆区）安全要求。
