一、产品概述

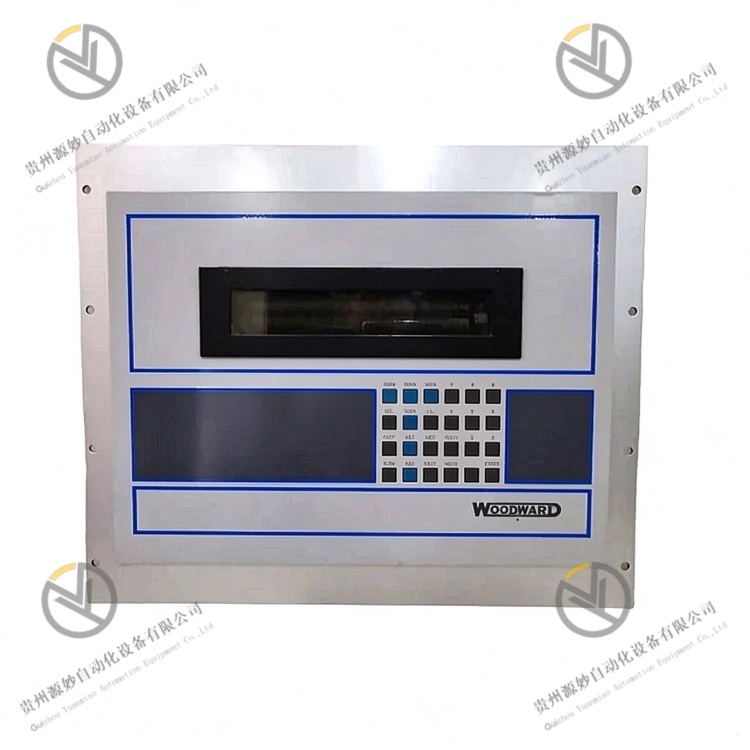

WOODWARD 5453-203是机组控制器操作界面面板，专为燃气轮机、蒸汽轮机、发电机组、工业动力机组调速与控制系统配套设计，是Woodward 505、505E、509、723+等全系调速器、机组控制系统的核心人机交互终端。该面板作为机组控制层的可视化操作窗口，承担参数显示、就地操作、参数组态、状态监控、故障查询与系统调试核心职能，是动力机组就地运维、参数校准、故障排查的必备原装终端设备。
本设备搭载高清TFT彩色液晶显示屏幕，集成多制式工业通讯接口、按键操作单元、数据存储与信号处理模块，可直接与伍德沃德全系机组控制器双向通讯，实时同步机组转速、负荷、温度、压力、阀位、运行工况、报警故障等全维度数据。设备采用工业加固嵌入式结构，适配电站、石化、油气、冶金等严苛工业场景，具备抗干扰、宽温运行、响应迅速、长期稳定的特性。经过高低温老化、电磁兼容、振动冲击、长期带电运行测试，广泛应用于新机组配套、老旧操作面板老化替换、控制系统技改升级、机组运维备件储备，是工业动力机组调速控制系统的核心原装配套部件。
二、功能特性
1. 全维度机组工况可视化监控
支持与Woodward全系机组控制器实时联动，可就地可视化展示机组核心运行参数，包含机组转速、有功负荷、无功负荷、进气阀位、排气温度、油压、水压、启停状态、运行模式、系统参数、保护阈值等全维度工况信息。界面布局清晰、数据刷新快速，可实时呈现机组稳态运行、变负荷、启停、故障异常等工况变化，让运维人员直观掌握机组实时运行状态，为就地值守、工况研判、运行调节提供精准数据支撑。
2. 就地手动操作与参数组态功能
配备专用工业按键操作矩阵，支持机组就地启停、转速微调、负荷升降、模式切换、参数校准等手动就地操作，可完全满足机组就地调试、检修试验、故障应急操作需求。同时支持控制器内部参数就地组态、阈值修改、逻辑配置、参数备份与恢复，无需依托上位电脑，即可完成控制系统基础调试与参数优化，大幅提升现场运维便捷性。
3. 多协议兼容通讯，适配全系伍德沃德系统
原生集成RS232、RS422、RS485多制式工业串行通讯接口，完美兼容Woodward 505、505E、509、700H、723+等全系列调速控制器与机组控制系统，通讯协议适配性强、链路稳定性高。支持双向高速数据交互，可实时上传面板操作指令、同步控制器运行数据、回传故障代码，杜绝通讯断连、数据滞后、指令失效问题，保障人机交互逻辑精准联动。
4. 大容量数据存储，支撑故障溯源分析
内置工业级高速闪存与运行内存，搭载32MB Flash、8MB RAM大容量存储单元，可自动存储机组运行日志、操作记录、故障报警时序、参数修改记录与异常工况数据。设备断电后关键数据永久留存，可完整回溯机组故障瞬间工况、操作行为与参数状态，为机组故障诊断、隐患排查、运行优化、技改分析提供完整的数据依据，解决传统操作面板无存储、无溯源、无记录的运维痛点。
5. 宽温工业适配，严苛工况长期稳定运行
采用工业级宽温硬件设计，可在超宽温域、高湿度、强电磁干扰、设备振动等恶劣工业环境下稳定工作。整机经过军工级电磁兼容优化，可有效抵御电站、石化现场强电磁扰动、电源波动、工频干扰，无屏幕闪屏、数据跳变、操作失灵问题。设备无高频易损部件，运行故障率极低，支持7×24小时全年不间断连续运行，适配动力机组长期在线值守需求。
6. 嵌入式标准化结构，便捷安装替换
采用工业嵌入式标准化面板结构，外形规整、集成度高，适配标准控制柜开孔安装，固定牢靠、密封性好。硬件接口、通讯定义、安装尺寸完全匹配伍德沃德原厂配套标准，可原位替换老旧损坏、显示异常、通讯失效的同型号操作面板，无需改造柜体结构、无需修改通讯线路、无需重构系统参数，快速完成设备投运，大幅降低技改与维保成本。
三、技术参数
1. 核心适配参数
产品型号：5453-203
产品品牌：WOODWARD（伍德沃德）
产品类型：机组控制系统人机操作界面面板
适配系统：Woodward 505、505E、509、700H、723+、Excel系列调速控制系统
适配设备：汽轮发电机组、燃气轮机组、工业发电机组、高速旋转动力设备
核心功能：机组工况可视化监控、就地手动操作、系统参数组态、故障报警查询、运行数据存储、系统调试校准
适配场景：电站机组控制系统配套、石化动力设备调速系统、老旧操作面板替换、机组检修调试、控制系统技改升级、运维备件储备
2. 显示与操作参数
显示屏幕：4.3英寸工业TFT彩色液晶显示屏
显示效果：高清显示、宽视角、抗背光干扰、低温不花屏
操作方式：工业防水防尘物理按键矩阵，按键寿命长、反馈清晰
数据刷新：毫秒级数据动态刷新，工况同步无滞后
显示内容：机组转速、负荷、阀位、温度、压力、报警故障、系统参数、运行模式
操作功能：就地启停、升降负荷、参数修改、模式切换、故障复位、参数备份
3. 通讯与存储参数
通讯接口：RS232、RS422、RS485多制式工业串行接口
通讯协议：适配Woodward原厂专用控制通讯协议
通讯特性：双向高速传输、抗干扰、无丢包、时序精准
闪存容量：32MB Flash，存储程序与历史工况数据
运行内存：8MB RAM，保障高速数据运算与界面响应
存储功能：断电数据永久保存，支持日志、故障、操作记录溯源
4. 电气工作参数
工作供电：标准24VDC工业直流供电，适配机组控制系统供电体系
工作电流：低功耗运行，额定工作电流小，整机发热量低
输入电压范围：6～32VDC宽电压适配，耐受电源小幅波动
电气防护：内置过压、过流、反接、浪涌防护回路
抗干扰等级：符合工业高等级EMC电磁兼容标准
运行功耗：超低功耗设计，适配长期连续带电运行
5. 环境工况参数
四、硬件配置与结构优势
1. 核心硬件配置
WOODWARD 5453-203操作面板采用原厂工业级专用硬件架构，核心搭载工业级高清TFT显示驱动芯片、独立通讯处理单元、大容量存储芯片、按键信号采集模块与多重电气防护电路。核心元器件均经过原厂严苛的老化筛选、温变测试与稳定性校验，从源头保障设备长期运行精度与可靠性。内置专属通讯解析电路，可精准适配伍德沃德全系控制器通讯逻辑，自动完成数据解析、指令转换、时序同步。整机电路采用隔离降噪设计，有效过滤工业现场电磁杂波、电源干扰、线路噪声，杜绝屏幕闪烁、数据跳变、操作失灵等问题，硬件稳定性远超普通工业操作面板。
2. 结构设计优势
设备采用工业嵌入式一体化加固结构，面板防尘防水、密封性强，可有效抵御机柜粉尘、湿气、油污侵入，适配工业恶劣工况。标准化柜体开孔尺寸，安装对位精准、固定牢固，可杜绝设备松动、接触不良问题。物理按键采用工业耐磨材质，抗老化、抗磨损、按压反馈稳定，长期高频操作无失灵、无卡顿。整机结构紧凑、集成度高，布线简洁、维护便捷，兼容新旧版本伍德沃德控制系统，可无损原位替换老旧故障面板，无需系统重构与参数重设，大幅降低机组运维与技改成本，适配工业动力设备精益化运维需求。
五、工作原理
WOODWARD 5453-203操作面板采用控制器数据实时采集→通讯解析校验→数据可视化展示→按键指令采集转换→双向指令交互→数据存储溯源的全闭环人机交互机制，实现机组控制系统的就地可视化运维与参数管控。
设备通过RS232/RS422/RS485通讯接口，实时与伍德沃德主控制器建立双向通讯链路，持续采集机组转速、负荷、阀位、温度、压力、报警状态、系统参数等原始工况数据，经过内部芯片解析、校验、时序校准后，转换为可视化界面数据实时展示，让运维人员直观掌握机组运行状态。同时，设备实时采集人工按键操作指令，经过信号整形、编码转换、协议封装后下发至主控制器，完成机组启停、负荷调节、参数修改、故障复位等就地操作。
运行过程中，面板自动记录所有操作行为、参数修改记录、机组故障报警与运行时序数据，断电永久留存，实现机组工况全程溯源。全程依托多重电气防护与通讯容错机制，规避干扰导致的通讯异常与操作失效，稳定支撑机组控制系统就地监控、调试、运维全流程工作，保障动力机组安全稳定运行。
六、应用场景
1. 电站动力机组控制系统配套
广泛应用于火电、联合循环电站汽轮发电机组、燃气轮机组伍德沃德调速控制系统，作为就地核心人机交互终端，实现机组就地监控、手动操作、参数调试与故障查询，满足电站机组启停调试、日常值守、故障处置的运维需求，保障机组调速系统精准可控、运行稳定合规。
2. 石化油气动设备调速系统运维
适配石油、化工、油气行业大型发电机组、工业透平、高速动力设备的Woodward调速控制系统，为工业动力机组提供就地可视化操作与状态监控能力，支撑生产线连续稳定运行，快速处置机组轻微异常与参数偏差，规避机组失控、停机等生产安全风险。
3. 机组检修调试与试验配套
作为机组检修、定期试验、系统调试的核心就地终端，可就地完成参数校准、逻辑验证、负荷试验、启停试验，无需上位电脑辅助，大幅简化机组检修调试流程，提升设备运维效率与调试精准度。
4. 行业核心工控备件储备
