一、产品概述
型号：ZMI-7705
品牌：ZYGO（美国齐格）

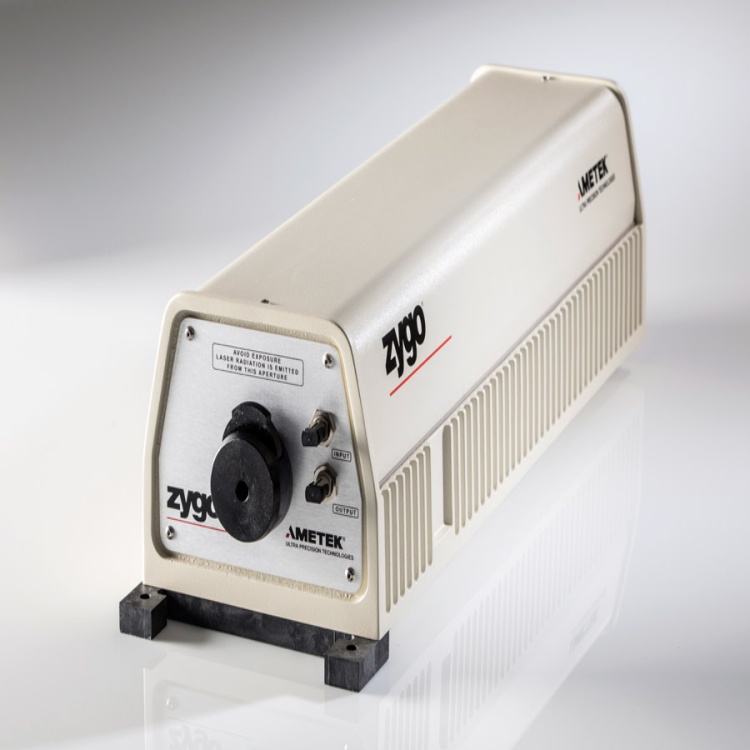

产品名称：ZMI-7705 双频激光干涉仪激光头、纳米级精密位移测量激光发射模块
产品定位：ZYGO ZMI-7705是ZMI系列高精度氦氖双频激光发射核心单元，为纳米级位移测量干涉仪系统的核心光源设备。依托成熟稳定的氦氖激光技术，具备超高频率稳定性与光学输出精度，是精密运动台伺服测控、高端光刻机、半导体晶圆台、高精度机床校准、光学精密计量领域的标准核心光源部件，广泛应用于高端精密测控系统配套、老旧设备光源模块替换、精密计量系统升级改造场景。
核心作用：该激光头可输出高稳定双频激光光源，为整套位移测量干涉系统提供基准光学信号，配合ZMI™501A测量外壳组成完整测量单元，可实现双通道高精度位移、位置、角度实时检测。能够精准捕捉精密运动机构的微小位移偏差、动态位置误差、低速爬行及微量形变，为设备伺服闭环控制、精度校准、误差补偿、工况溯源提供纳米级精准光学数据支撑，保障高端精密设备的运动精度、定位稳定性与加工计量精度。
适配系统：专属适配ZYGO ZMI系列位移测量干涉仪系统，完美匹配ZMI™501A测量外壳、配套信号处理板卡、伺服测控系统及工业精密计量软件。硬件接口、光学输出参数、信号协议完全适配原厂整套测控架构，可无缝对接半导体晶圆运动台、精密光学平台、超精密数控机床、光刻机工件台等高端设备测控系统。支持原位替换老旧同型号激光头，无需修改系统光路、测控程序与校准参数，系统兼容性与互换性极强。
应用场景：广泛应用于半导体微电子、超精密机械加工、光学精密计量、高端智能制造、科研实验室等领域。主要用于光刻机工件台/掩膜台位移测量、晶圆精密运动定位、超精密机床线性精度校准、光学平台微位移监测、精密机构动态误差检测、高端设备伺服精度标定等场景，可长期适配高精度、高稳定性、低误差的严苛精密测控工况，是高端精密测控系统不可或缺的核心光源设备。
二、技术特点
1. 高稳定双频激光输出，计量基准精度顶级
采用工业级高品质氦氖激光发生技术，输出稳定双频激光信号，激光频率、光强、波长具备极佳的长期稳定性，温漂与时漂误差极低。可为干涉测量系统提供高精度光学计量基准，从光源端保障整套系统的纳米级测量精度，有效规避普通光源频率偏移、光强衰减导致的测量偏差、数据漂移、定位失准问题，满足超精密计量与高端伺服控制的严苛精度要求。
2. 双通道测量适配，集成度高适配性广
设备结构高度紧凑，搭配ZMI™501A测量外壳可实现双测量轴同步检测，单模块集成双路光学输出能力，无需额外拓展光源单元即可完成双通道位移、角度同步测量。相比单通道激光头，大幅提升设备测控效率，精简系统光路架构，减少外设配套设备，降低整套精密测控系统的体积与故障点位，适配多轴同步精密测控场景。
3. 抗背反射干扰，光学运行稳定性强
搭载原厂光学隔离与抗干扰设计，可有效抵御干涉系统内部光学组件背反射光干扰，避免反射光回馈导致的激光频率扰动、光强波动、测量跳变等问题。光学抗扰性能优异，光路运行稳定，可长期连续输出均匀、恒定的激光信号，适配复杂精密光路布局与长时间不间断计量检测工况。
4. 军工级精密工艺，环境适应性优异
整机采用精密铝合金封装结构，内部光学元器件经过高精度校准与防震固化处理，具备防尘、防震、防潮、抗温变能力。可有效抵御实验室及工业精密车间的温湿度波动、轻微振动、粉尘污染等环境影响，长时间运行无光路偏移、无器件老化漂移，适配高端精密设备7×24小时不间断稳定工作需求。
5. 超低误差溯源能力，满足高端计量标准
激光输出波长精准、频率线性度高，测量重复性与稳定性符合国际高端精密计量标准，测量数据可精准溯源。可精准捕捉微米、纳米级微小位移变化，能够为设备精度校准、误差补偿、工艺优化、科研实验提供真实可靠的原始光学数据，是高端精密制造与计量校准的核心基准设备。
6. 模块化紧凑设计，安装替换便捷高效
采用标准化模块化紧凑结构，光路布局规整、接口统一，完全遵循ZYGO原厂硬件设计规范。安装孔位、光学接口、电气接口与原厂设备完全匹配，支持原位插拔替换老旧故障激光头，无需重新调试光路、无需修改测控程序、无需重新标定系统精度，改造成本低、替换效率高、零兼容风险，即装即用。
7. 长寿命低衰减，长效运维成本低
氦氖激光核心器件经过严苛老化筛选，具备低功耗、低光衰、长使用寿命特性，长期连续运行无明显光强衰减、频率漂移、性能退化。设备故障率极低，无需频繁校准与维护，大幅降低高端精密测控系统的运维成本与停机校准时长，保障产线与实验设备长效稳定运行。
三、规格参数
项目 | 参数 |
|---|
设备型号 | ZMI-7705 |
品牌厂商 | ZYGO（美国齐格） |
设备类型 | ZMI系列双频激光干涉仪激光头、纳米级精密测量光源模块 |
核心光源技术 | |
适配配套组件 | ZMI™501A测量外壳，支持双通道测量架构 |
适配系统 | ZYGO ZMI全系列位移测量干涉仪系统、半导体精密伺服测控系统、超精密机床校准系统 |
适用场景 | 半导体晶圆台/掩膜台位移测量、超精密设备精度校准、光学精密计量、科研微位移检测、老旧激光光源模块替换升级 |
核心功能 | 高稳定双频激光输出、双通道位移/角度光学采样、精密计量基准供给、设备动态误差检测、伺服精度溯源校准 |
测量通道 | 最大2轴同步测量（搭配ZMI501A外壳） |
光学特性 | 抗背反射干扰、低频率漂移、低光衰、高波长稳定性 |
结构特性 | 紧凑型模块化封装、精密防震固化、集成度高、体积小巧 |
工作温度 | 18℃～28℃（精密计量标准温区） |
存储温度 | -20℃～+60℃ |
环境湿度 | 40%～60%RH，无冷凝、无粉尘污染（精密设备环境要求） |
防护能力 | 精密防尘、防震、防潮、抗光路干扰，适配精密车间与实验室洁净环境 |
运行模式 | 连续稳定激光输出、实时光学信号采样、双通道同步测量、长效无漂移运行 |
设备优势 | 纳米级测量基准、双轴同步检测、抗光学干扰、光路稳定、长寿命低衰减、替换兼容性强 |
安装方式 | 标准机架固定安装、原位模块化替换，适配原厂整套测控设备布局 |
四、工作原理
1. 上电初始化与光源自检校准
设备接入配套电源系统后，自动完成上电初始化、激光起振与光源自检。内部氦氖激光谐振腔启动稳定工作，系统自动校验激光频率、光强、波长参数，排查光路偏移、器件异常、输出不稳定等隐患。完成光学参数自校准后，激光头输出标准化双频激光光束，进入稳定待机输出状态，完成与ZMI501A测量外壳及后端信号处理系统的光路、信号对接，为后续精密测量提供基准光源。
2. 双频激光稳定输出与光路传输
设备正常运行后，依托氦氖激光谐振核心持续输出高稳定性双频偏振激光，光束通过精密光学镜头校准整形后，传输至配套测量干涉单元。双频激光具备固定频率差与标准波长，光学参数一致性极高，可有效规避环境轻微扰动带来的光源误差，为位移、角度干涉测量提供高精度、高一致性的光学基准信号，保障测量数据的稳定性与重复性。
3. 双通道光学干涉采样
搭配ZMI™501A测量外壳，激光光束分为两路独立测量光路，分别对接被测精密运动机构的测量靶镜。激光光束经靶镜反射后返回干涉单元，形成光学干涉信号，通过双路干涉信号的相位差变化，实时解算两路测点的精准位移、角度偏差、位置误差。可同步完成双轴动态数据采集，实现多维度精密运动状态实时监测，精准捕捉纳米级微小形变与位置偏移。
4. 信号传输与精密数据解算
光学干涉产生的相位变化信号通过后端处理板卡采集、滤波、运算，结合激光头输出的标准波长基准，精准解算出被测设备的实时位移量、运动速度、位置偏差、角度误差等核心数据。数据实时上传至测控系统与上位软件，为设备伺服闭环调节、精度补偿、运行状态监测、精度校准溯源提供核心光学数据支撑。
5. 长效稳定运行与光学自适配
设备运行过程中，内置光学稳定机制实时微调激光谐振状态，自动补偿温湿度轻微变化带来的参数漂移，持续保持激光频率、光强、波长的高度稳定。同时依托抗背反射干扰设计，屏蔽光路内部反射杂光干扰，杜绝测量跳变、数据漂移问题，保障整套干涉测量系统长期、连续、高精度稳定运行，满足不间断精密计量与设备测控需求。
五、常见问题与处理方案
1. 现象：激光头无激光输出、设备无法启动、测量系统无信号
可能原因
① 配套供电电源异常、电压不稳或供电回路故障；
② 激光头内部谐振腔老化、起振失效；
③ 光学镜头积尘、污染、遮挡导致光束无法输出；
④ 设备长期放置受潮、内部光学器件故障；
⑤ 光路接口松动、光路错位。
处理方案
检查配套电源模块输出电压与运行状态，排查供电线路接触不良、虚接故障；使用专用光学无尘耗材清洁激光出射镜头，清除表面粉尘、油污、杂质；重新校准固定激光头安装位置，对接光路接口，校正光路角度；对受潮设备进行恒温除湿烘干处理；供电、光路、清洁处理后仍无激光输出，判定激光头内部器件老化损坏，需更换原厂ZMI-7705激光头。
2. 现象：测量数据漂移、重复性差、数值波动频繁
可能原因
① 激光输出光强不稳定、频率轻微漂移；
② 工作环境温湿度波动过大、温度梯度变化剧烈；
③ 光学镜头污染、光路轻微偏移导致干涉信号异常；
④ 设备长期运行光学器件老化、参数衰减；
⑤ 现场振动干扰影响光路稳定性。
处理方案
稳定设备工作环境，将温湿度控制在标准精密计量区间，规避温度骤变、湿度超标问题；清洁校准激光出射光路与反射光路，校正光路同轴度；加固设备安装基座，增设减震措施，隔绝外界振动干扰；重启测量系统，重新校准计量基准；数据漂移、波动问题持续存在，判定激光头光源性能衰减，需更换备件。
3. 现象：单通道测量失效、双通道无法同步检测
可能原因
① 单路光路遮挡、污染或光路偏移；
② ZMI501A测量外壳对接异常、通道匹配故障；
③ 激光头分光器件老化、单路光束输出异常；
④ 后端信号采集板卡通道故障；⑤ 系统通道配置参数错乱。
处理方案
逐路检查两路测量光路，清洁光学镜片、校正光路位置，排查光路遮挡问题；重新对接校准ZMI501A测量外壳与激光头的装配位置，恢复通道匹配状态；核对系统双通道配置参数，恢复原厂标准组态；检测后端信号采集通道工况，排除板卡故障；单通道输出异常无法修复时，判定激光头分光模块损坏，需更换ZMI-7705激光头。
4. 现象：激光光强衰减、测量精度逐步下降
可能原因
① 激光头长期运行，内部谐振器件自然老化；
② 光学镜片长期积尘、氧化，透光率下降；
③ 设备长期高温运行加速光学器件衰减；
④ 频繁启停导致激光起振稳定性下降。
处理方案
定期清洁光学镜头与光路组件，保持光路洁净通透；优化设备运行环境温度，避免长期高温工况；规范设备启停操作，减少频繁启停冲击；对光强严重衰减、测量精度持续下降、校准无法恢复精度的激光头，及时更换原厂备件，保障精密测量系统精度达标。
5. 现象：抗干扰能力下降、外界轻微扰动即出现测量跳变
可能原因
① 激光头光学隔离、抗反射器件性能衰减；
② 光路屏蔽防护失效，背反射杂光干扰加剧；
③ 设备安装松动，轻微振动引发光路偏移；
④ 环境洁净度不达标，悬浮粉尘影响光束传输。
处理方案
提升设备运行环境洁净度，减少悬浮粉尘干扰；紧固激光头与测量组件安装固定结构，提升设备抗震稳定性；全面检查光路屏蔽与抗反射组件，清理光路杂光反射点位；重新校准激光输出参数，优化系统抗干扰阈值；故障反复出现、抗扰性能无法恢复时，需更换原厂ZMI-7705激光头。
