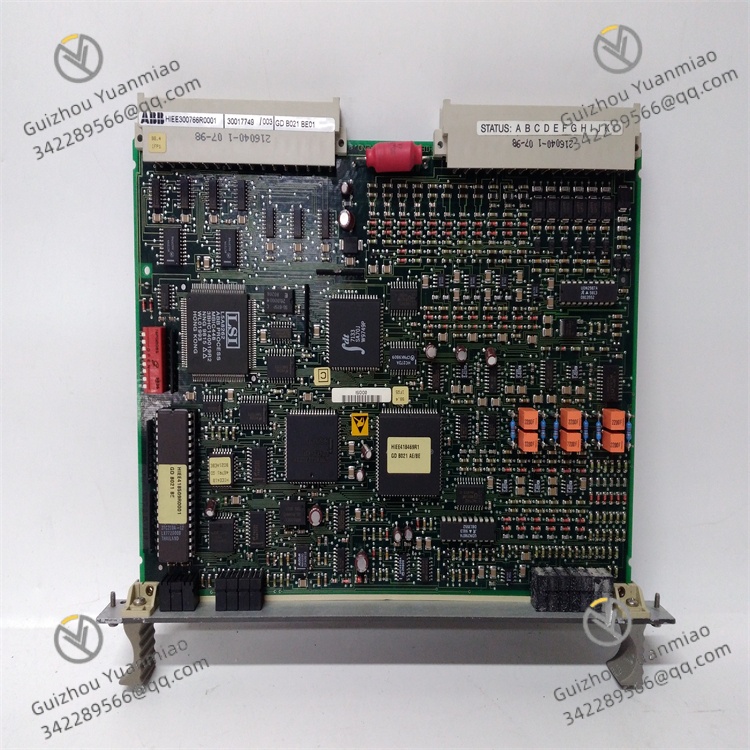

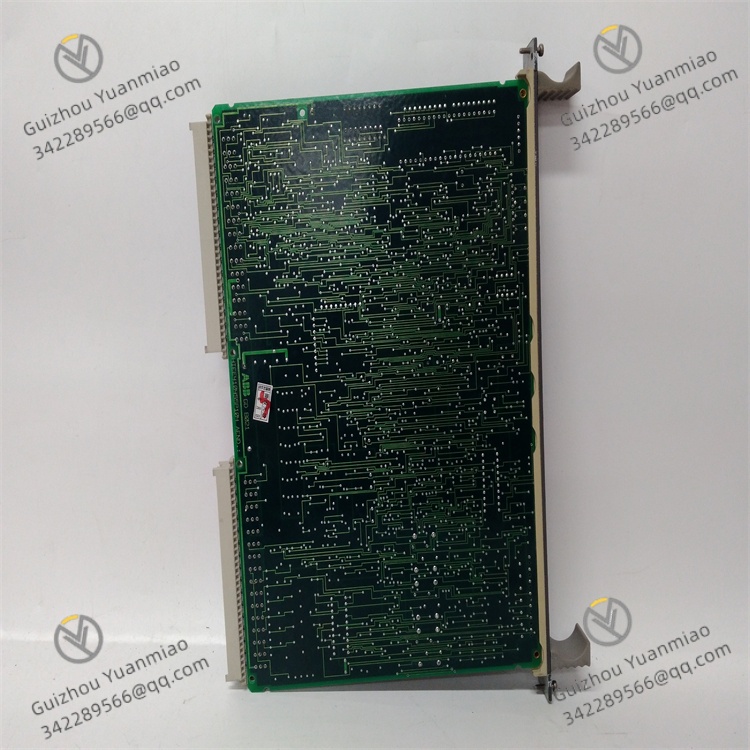

ABB GDB021BE01 HIEE300766R0001
一、概述
ABB GDB021BE01 HIEE300766R0001 是工业级核心功能模块，推测隶属于 ABB Ability™ 系列控制系统（如 System 800xA、AC 800M 等），核心定位为 “严苛工业环境下自动化系统的信号处理、控制执行与总线互联核心单元”，主要服务于电力系统调控、化工流程控制、智能制造生产线、轨道交通设备控制等对模块可靠性、实时性、环境适应性及系统兼容性要求极高的领域，承担 “现场信号采集与调理 - 控制指令运算与输出 - 系统内设备总线互联 - 故障状态监测与反馈” 的关键任务。
该模块凭借 “工业级高可靠硬件架构 + 多类型信号兼容 + 宽温抗恶劣环境设计 + 全系统适配性” 的核心优势，在新自动化控制系统搭建（如大型化工装置的分布式控制节点）与老旧系统升级（如替换传统 PLC 中的功能模块）场景中具备不可替代的价值。其核心作用是解决工业控制中 “异构信号兼容难”“复杂环境下模块易故障”“新旧系统集成成本高” 三大痛点，通过高精度信号处理电路、标准化工业总线接口及强化防护设计，实现对现场设备的精准控制（控制响应时间≤5ms）与稳定数据交互（数据传输误差≤0.1%），避免因模块故障导致的生产中断（单次中断损失可达数十万元），保障工业系统的连续稳定运行。
二、技术参数
（一）核心功能与信号处理参数
类别 | 具体参数 |
信号处理类型 | 支持模拟量输入 / 输出、数字量输入 / 输出双模处理（推测，基于同系列模块特性）；模拟量输入：4 路单端 / 差分可选（通过硬件跳线切换），支持 4-20mA DC、0-10V DC 工业标准信号，采集精度 ±0.1% F.S.（25℃），温漂≤50ppm/℃；模拟量输出：2 路，支持 4-20mA DC、0-10V DC 可编程输出，输出精度 ±0.2% F.S.，负载能力≤500Ω；数字量输入：8 路隔离式干 / 湿接点输入，湿接点支持 24V DC，输入电流≤10mA，响应时间≤1ms；数字量输出：4 路继电器输出（触点容量 2A/250V AC、2A/30V DC），支持电平状态保持功能。 |
控制与运算性能 | 内置 32 位 RISC 工业级处理器（推测为 ARM 架构或 ABB 定制处理器），主频≥100MHz；支持 PID、模糊控制等常用工业控制算法，算法运算周期≤1ms；具备 12 位 A/D 转换器（模拟量输入）与 12 位 D/A 转换器（模拟量输出），采样率最高 10kHz（单通道）。 |
（二）总线与接口参数
类别 | 具体参数 |
工业总线兼容性 | 支持 PROFINET、Modbus TCP、EtherNet/IP 等主流工业以太网协议（自适应切换）；兼容 ABB 专用总线（如 PROFIBUS DP、ControlNet），可无缝接入 ABB System 800xA 等控制系统；总线速率：以太网最高 100Mbps，现场总线最高 12Mbps，支持总线冗余（双网口备份），切换时间≤100ms。 |
外部接口 | 信号接口：前面板配备 2 组凤凰端子（间距 5.08mm），分别用于模拟量、数字量信号接入，支持螺丝紧固式接线（接触电阻≤30mΩ）；通信接口：2 个 RJ45 以太网接口（支持 PoE 供电可选）、1 个 RS485 串口（支持 Modbus RTU 协议）；调试接口：1 个 Mini USB 接口（用于本地参数配置与固件升级），配备 LED 状态指示灯（电源、总线通信、信号状态各 2 个）。 |
模块互联 | 支持多模块级联（最多 8 个模块通过总线地址区分），支持模块间数据同步（同步误差≤1ms）；兼容 ABB 标准 I/O 扩展模块（如 DI810、DO810），可通过总线扩展信号通道数量。 |
（三）物理与环境参数
类别 | 具体参数 |
物理规格 | 尺寸：100mm（长）×80mm（宽）×30mm（高），符合 ABB 标准导轨安装尺寸，兼容 35mm DIN 导轨；重量：约 250g；安装方式：DIN 导轨卡装（支持水平 / 垂直安装），防护面板可选（防护等级提升至 IP65）。 |
环境适应性 | 工作温度：-40℃~+70℃（工业宽温范围），-40℃低温启动无需预热（启动时间≤20s）；存储温度：-55℃~+85℃；湿度：5%~95% RH（无冷凝，符合 IEC 60068-2-3 标准）；抗振动：10g（10Hz~2000Hz，符合 IEC 60068-2-6），可承受风机、压缩机等设备的持续振动；抗冲击：50g（1ms 脉冲，符合 IEC 60068-2-27），抵御设备搬运、检修时的瞬时冲击；电磁兼容性（EMC）：符合 EN 55022 Class B、EN 55024 标准，ESD 防护 ±15kV（空气放电）/±8kV（接触放电），射频辐射抗扰 20V/m（80MHz~1GHz）。 |
（四）供电与可靠性参数
类别 | 具体参数 |
供电要求 | 宽电压供电：24V DC（18V~32V DC），工作电流≤500mA（满配置时）；具备过压保护（≥36V DC 时自动切断输出）、过流保护（≥800mA 时触发限流）及反接保护（防止电源正负极接反）；支持冗余供电（双路 24V DC 输入，自动切换，切换时间≤1ms）。 |
可靠性指标 | 平均无故障时间（MTBF）≥300,000 小时（Telcordia SR-332 标准，25℃）；设计寿命≥15 年；关键元器件（处理器、A/D 芯片、继电器）采用工业级宽温型号，引脚镀金处理（腐蚀速率≤0.1μm / 年）；故障诊断：内置硬件级故障检测电路，支持电源、总线、信号通道故障检测，通过指示灯与总线上传故障代码（如 “E01 = 电源异常”“E05 = 总线断开”）。 |
三、功能特点
（一）工业级稳定运行，适配复杂环境
- 宽温抗恶劣环境设计：核心元器件均采用 - 40℃~+70℃工业级宽温型号，电路板涂覆纳米级三防漆（防水、防尘、防腐蚀），在沿海高盐雾化工车间、东北户外电力控制柜等场景中可稳定运行，模块年故障率≤0.3%。例如，在钢铁厂轧机旁（环境温度 55℃、电磁干扰强），模块仍能保持模拟量采集误差≤0.1%，数字量输出响应无延迟。
- 冗余与容错机制：支持双路冗余供电，当主电源故障时，备用电源可在 1ms 内切换，保障模块不间断运行；模拟量输入通道具备信号断线检测功能（检测时间≤50ms），断线时自动输出报警信号至控制系统；数字量输出继电器支持触点状态反馈，可实时监测执行状态，避免因继电器粘连导致的控制误动作。
（二）多类型信号兼容，简化系统集成
- 全信号适配能力：兼容 4-20mA、0-10V 等工业标准模拟量信号（覆盖压力、温度、流量等传感器输出），以及 24V DC 干 / 湿接点数字量信号（适配阀门、电机等执行器状态反馈），无需额外信号转换器，直接连接现场设备，减少系统环节（较传统方案减少 30% 组件），降低集成成本。
- 灵活信号调理：模拟量输入通道内置 RC 滤波电路（截止频率 1kHz）与共模抑制电路（共模抑制比≥80dB），可有效抑制高频电磁干扰（如变频器产生的噪声）；支持信号量程自定义（通过软件配置），适配不同量程传感器（如 0-5V 压力传感器、0-20mA 流量传感器），提升信号适配灵活性。
（三）全系统兼容，适配新旧场景
- ABB 生态无缝集成：完美适配 ABB System 800xA、AC 800M 等主流控制系统，支持 ABB Control Builder 编程软件（无需额外驱动），可直接调用模块功能块（如 AI、AO、DI、DO 功能块），缩短编程周期（从平均 3 天缩短至 1 天）；兼容 ABB 旧款 I/O 模块（如 DSQC 系列），可直接替换老旧模块，保留原有接线与程序，升级成本降低 50%。
- 跨品牌系统适配：支持 PROFINET、Modbus TCP 等通用工业协议，可接入西门子 S7-1500、罗克韦尔 ControlLogix 等第三方控制系统，通过标准协议实现数据交互（如将采集的温度信号上传至第三方 SCADA 系统），解决跨品牌系统集成难题。
（四）智能运维，降低管理成本
- 可视化状态监控：前面板配备 6 个 LED 指示灯（电源：绿色常亮 = 正常；总线：蓝色闪烁 = 通信正常；模拟量 / 数字量信号：绿色常亮 = 信号正常，红色常亮 = 信号异常），现场人员通过指示灯可快速判断模块运行状态（故障识别时间≤10 秒）；支持通过以太网远程读取模块运行数据（如信号值、温度、电压），无需到现场即可完成状态监测。
- 便捷升级与诊断：支持通过 Mini USB 或以太网远程升级固件（升级过程不中断模块基本功能），可在线获取 ABB 官方固件更新（修复漏洞、新增功能）；内置故障日志存储（可记录最近 100 条故障信息，包括故障类型、发生时间、恢复时间），通过调试软件可导出日志，辅助故障追溯与分析（故障定位时间从平均 2 小时缩短至 30 分钟）。
四、结构与组成
（一）核心硬件结构
- 信号处理单元：包含模拟量输入调理电路（滤波、放大、隔离）、A/D 转换器、模拟量输出 D/A 转换器、数字量输入光耦隔离电路、数字量输出继电器驱动电路，负责现场信号的采集、转换与执行，核心芯片采用工业级高可靠性型号（如 ADI 的 A/D 芯片、Omron 的继电器）。
- 控制与运算单元：以 32 位 RISC 处理器为核心，搭配 32MB DRAM（程序运行内存）与 8MB Flash（固件与配置数据存储），负责控制算法运算（如 PID 调节）、信号逻辑判断（如数字量联锁控制）及总线数据处理，处理器主频≥100MHz，保障实时运算能力。
- 通信与总线单元：由以太网控制器（支持 TCP/IP 协议栈）、现场总线控制器（支持 PROFIBUS DP 等协议）及接口电路组成，实现与控制系统、其他模块的数据交互；配备双以太网接口，支持总线冗余，提升通信可靠性。
- 电源与保护单元：包含宽电压输入电路、冗余电源切换电路、过压 / 过流 / 反接保护电路，将输入的 24V DC 电源转换为模块内部所需的 5V、3.3V 直流电源，同时提供多重保护，避免电源异常损坏核心电路。
（二）软件功能组成
- 底层驱动程序：包含信号采集驱动（A/D、D/A 驱动）、总线通信驱动（PROFINET、Modbus 驱动）、故障检测驱动（电源、信号、总线故障检测），保障硬件功能稳定实现。
- 功能块库：提供标准化功能块（如 AI 采集块、AO 输出块、DI 监测块、DO 控制块），支持在 ABB Control Builder 等软件中直接调用，实现模块功能快速配置。
- 配置与诊断工具：配套 PC 端配置软件（支持 Windows 系统），可通过 USB 或以太网连接模块，进行信号量程设置、总线参数配置、故障日志读取等操作；支持在线调试（实时查看信号值、修改输出值），简化现场调试流程。
五、应用领域
（一）电力行业
- 变电站自动化：作为分布式 I/O 模块，安装于变电站开关柜内，采集电流互感器（CT）、电压互感器（PT）输出的 4-20mA 信号（电流、电压值），以及断路器、隔离开关的数字量状态信号，通过 PROFINET 总线上传至变电站监控系统（SCADA）；接收控制系统下发的分合闸指令，通过数字量输出控制断路器动作，实现变电站无人值守。
- 新能源发电控制：在光伏电站逆变器控制系统中，采集逆变器输出功率（0-10V 信号）、直流母线电压（4-20mA 信号）及散热风扇状态（数字量信号），通过 Modbus TCP 上传至光伏电站监控平台；根据平台指令，通过模拟量输出调节逆变器无功功率，保障电网稳定。
（二）化工行业
- 反应釜流程控制：安装于化工反应釜控制柜内，采集反应釜内温度（PT100 传感器，4-20mA 信号）、压力（压力变送器，4-20mA 信号）、液位（液位计，0-10V 信号）等模拟量参数，以及搅拌电机、进料阀门的数字量状态信号；运行 PID 算法计算加热功率，通过模拟量输出控制加热棒（4-20mA 信号），同时通过数字量输出控制进料阀门开关，确保反应温度控制精度 ±1℃，压力控制精度 ±0.05MPa。
- 化工管线监测：在化工原料输送管线中，采集管线流量（涡街流量计，4-20mA 信号）、介质温度（热电偶，4-20mA 信号）及管线压力（压力开关，数字量信号），通过 EtherNet/IP 总线上传至化工厂 DCS 系统；当流量低于设定值（如 1m³/h）或压力高于阈值（如 1.5MPa）时，自动输出报警信号，同时控制紧急切断阀关闭，防止原料泄漏。
（三）智能制造
- 生产线设备控制：在汽车零部件装配生产线中，作为机器人工作站控制模块，采集机械臂位置传感器（0-10V 信号）、抓手夹紧状态（数字量信号）及传送带速度（4-20mA 信号），通过 PROFINET 总线与 ABB IRB 6700 机器人控制器通信；根据生产节拍，输出控制信号至传送带变频器（模拟量输出，控制速度）与抓手电磁阀（数字量输出，控制夹紧 / 松开），实现工序自动化衔接，生产效率提升 15%。
- 智能仓储物流：在自动化立体仓库中，采集堆垛机升降位置（编码器，4-20mA 信号）、货位检测光电开关（数字量信号）及输送机运行状态（数字量信号），通过 Modbus TCP 上传至仓库管理系统（WMS）；接收 WMS 指令，控制堆垛机升降电机（数字量输出，控制启停）与货叉伸缩气缸（数字量输出，控制伸缩），实现货物自动存取。
（四）轨道交通
- 列车辅助系统控制：在地铁列车空调控制系统中，采集车厢内温度（4-20mA 信号）、湿度（0-10V 信号）及空调风机状态（数字量信号），通过 EtherNet/IP 总线与列车网络控制系统（TCMS）通信；根据 TCMS 指令，输出控制信号调节空调压缩机转速（模拟量输出，4-20mA）与风机风速（数字量输出，控制高 / 中 / 低速），确保车厢温度稳定在 24±2℃。
- 车站设备监控：在高铁站站台门控制系统中，采集站台门开关状态（数字量信号）、门锁闭反馈（数字量信号）及门体障碍物检测（数字量信号），通过 PROFIBUS DP 总线上传至车站综合监控系统；接收系统指令，控制站台门电机正反转（数字量输出，控制开门 / 关门），响应时间≤100ms，保障乘客上下车安全。
