ABB PM511V16 3BSE011181R1 可编程逻辑控制器

PM511V16 最核心的优势在于 32 位高性能处理器与高速运算能力，解决中小型系统 “复杂逻辑运算慢、控制周期长” 的痛点。在汽车零部件冲压生产线中，模块需同时处理 10 台冲压设备的动作逻辑（如模具夹紧 / 松开、冲压缸升降）、20 个限位开关信号检测、5 台输送带速度同步控制 ——32 位处理器实现 0.1μs / 布尔指令的运算速度，控制周期稳定在 5ms 以内，确保冲压动作与输送带定位精准同步，零件加工尺寸误差0.01mm，生产节拍提升 15%。...

咨询热线：15339537795
立即咨询

产品详情

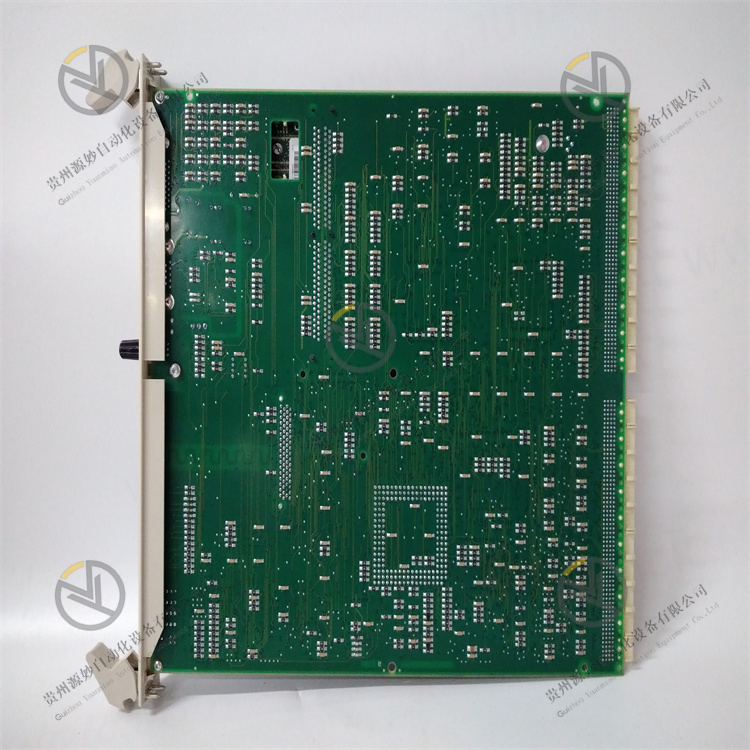

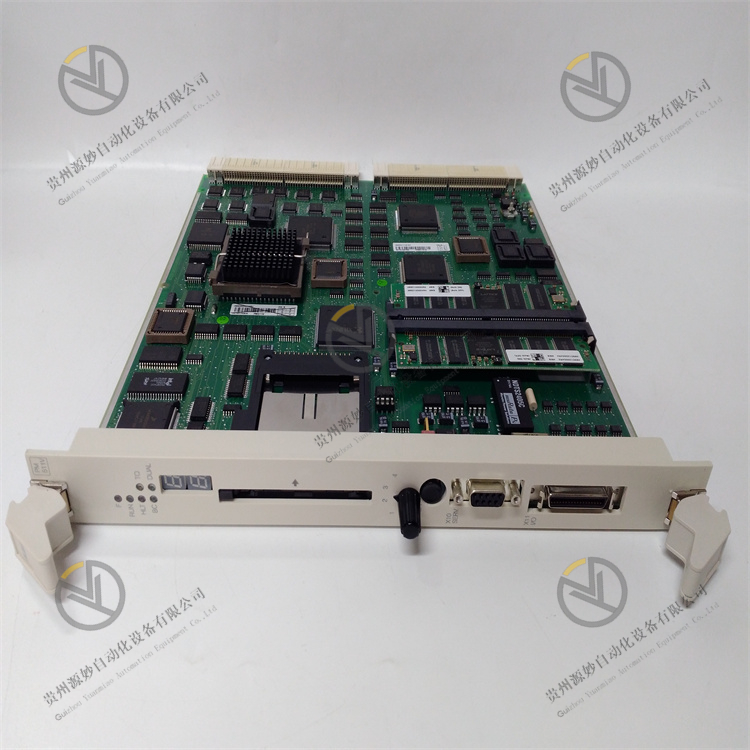

ABB PM511V16 3BSE011181R1

I. 概述

ABB PM511V16 3BSE011181R1 是AC 500 系列可编程逻辑控制器（PLC）专用 CPU 模块，核心定位为 “中小型工业控制系统核心 - 逻辑运算中枢 - 设备协同控制单元”。其核心功能是在制造业生产线、过程控制辅助系统等场景中，承担逻辑运算、数据处理、设备控制指令下发等核心任务，通过高性能处理器、丰富通信接口与灵活扩展能力，实现对变频器、传感器、执行器等设备的集中控制，同时支持与上位监控系统（HMI/SCADA）的数据交互，为中小型工业场景提供 “高效运算、稳定控制、便捷扩展” 的核心解决方案。

该模块以 “高性能运算 - 多接口兼容 - 灵活扩展” 为核心优势：搭载 32 位高性能处理器，逻辑运算速度达 0.1μs / 布尔指令，满足高频控制需求；集成以太网、串行通信等多类接口，兼容 Modbus、Profinet 等主流协议；支持 AC 500 系列 I/O 模块扩展（数字量 / 模拟量 / 特殊功能模块），最大扩展 256 点 I/O；工业级硬件设计耐受 -25°C~70°C 宽温、强电磁干扰，广泛应用于汽车零部件加工、食品包装、水处理、建材生产等中小型自动化场景，是构建 AC 500 系统 “紧凑高效、稳定可靠” 控制架构的核心组件。

II. 技术参数

1. 基础规格

项目
参数详情
设备类型
AC 500 系列 PLC 核心 CPU 模块，用于逻辑运算、数据处理与设备控制
适配系统
独家适配 ABB AC 500 系列 PLC，兼容 AC 500 系列数字量（DI/DO）、模拟量（AI/AO）、特殊功能（计数器 / 通信）I/O 模块
安装方式
导轨式安装（兼容 DIN 35mm 标准导轨）/ 机架式安装（适配 AC 500 标准 I/O 机架），支持在线热插拔（扩展模块）
外形尺寸
宽 90mm × 高 100mm × 深 140mm（紧凑设计，适配中小型控制柜，单模块占 2 个标准槽位）
设备重量
约 0.5-0.6 千克（含处理器、内存与接口组件，工业级结构设计）
供电需求
外部独立供电：+24V DC（允许波动 ±15%）；额定功耗 ≤12W（满负载运算时）
工作环境
温度 -25°C~70°C（超宽温设计）；湿度 5%~95% 无冷凝（支持高湿环境运行）
防护设计
PCB 板施加防潮防腐涂层（IP20 防护等级）；通信端口防浪涌保护（±2kV ESD）；外壳阻燃等级 UL94 V-0
存储环境
温度 -40°C~85°C，湿度 5%~95% 无冷凝，支持长期离线存储与运输

2. 性能参数

运算与存储特性

项目
参数详情
处理器
32 位 RISC 处理器，主频 400MHz
运算速度
布尔指令：0.1μs / 条；整数运算（32 位）：0.5μs / 条；浮点运算（32 位）：2μs / 条
程序存储
内置 8MB Flash 存储器（支持程序备份，断电不丢失）；可扩展至 32MB（通过 SD 卡）
数据存储
内置 512KB RAM（用于实时数据缓存）；支持 4KB 掉电保持内存（超级电容备份，保持时间≥72 小时）
支持编程语言
符合 IEC 61131-3 标准：梯形图（LD）、功能块图（FBD）、结构化文本（ST）、指令表（IL）、顺序功能图（SFC）
控制周期
最小控制周期 1ms（可软件配置，支持任务优先级划分：高速任务 / 普通任务）

通信与扩展特性

项目
参数详情
通信接口
1 个 10/100Base-T 以太网端口（RJ45，支持 Modbus-TCP、Profinet RT）；2 个 RS485 串行端口（支持 Modbus-RTU、ASCII 协议，最高波特率 115200bps）；1 个 USB 2.0 端口（用于程序下载、参数配置）
扩展能力
支持通过 AC 500 系列扩展总线（EB1 总线）扩展 I/O 模块，最大扩展 16 个 I/O 模块，总 I/O 点数 ≤256 点（数字量 + 模拟量）
连接能力
以太网端口：最大支持 32 个客户端连接（Modbus-TCP 服务器模式）；RS485 端口：最大支持 31 个从站设备（Modbus-RTU 主站模式）
数据交互
支持以太网全局数据（EGD）通信；支持与 ABB HMI（如 PanelView）直接对接，数据更新周期 ≤100ms
时钟与同步
内置实时时钟（RTC），时间精度 ±1min / 月；支持通过 NTP 协议与上位系统时间同步

安全与诊断特性

项目
参数详情
安全功能
支持程序密码保护（三级权限：只读 / 修改 / 完全权限）；支持数据日志记录（故障、操作记录，存储容量≥1000 条）
故障诊断
支持 CPU 硬件故障（处理器、内存、电源）、通信故障（链路断、协议异常）、I/O 模块故障检测；故障信息通过指示灯与通信端口上传至 HMI
抗干扰性能
符合 IEC 61000-6-2 工业抗干扰标准：静电放电（ESD）±8kV 接触放电 /±15kV 空气放电；射频辐射抗扰度 10V/m（80-1000MHz）

III. 功能特点

1. 高性能运算，满足高频控制需求

PM511V16 最核心的优势在于 32 位高性能处理器与高速运算能力，解决中小型系统 “复杂逻辑运算慢、控制周期长” 的痛点。在汽车零部件冲压生产线中，模块需同时处理 10 台冲压设备的动作逻辑（如模具夹紧 / 松开、冲压缸升降）、20 个限位开关信号检测、5 台输送带速度同步控制 ——32 位处理器实现 0.1μs / 布尔指令的运算速度，控制周期稳定在 5ms 以内，确保冲压动作与输送带定位精准同步，零件加工尺寸误差≤±0.01mm，生产节拍提升 15%。

2. 多协议通信，实现跨设备协同

模块集成以太网与串行通信接口，兼容多类工业协议，无需额外通信模块即可对接不同品牌设备。在食品包装生产线中，模块通过以太网端口（Modbus-TCP 协议）连接西门子 HMI（KTP700），实时上传包装数量、合格率等数据，并接收 HMI 下发的包装参数（如袋长、封口温度）；通过 RS485 端口（Modbus-RTU 协议）连接 8 台台达变频器（控制输送带速度）与 12 个欧姆龙接近传感器（检测包装位置）；单模块实现 “监控 - 控制 - 检测” 全链路数据交互，较传统方案减少 40% 硬件成本，简化网络架构。

3. 灵活扩展，适配多样化 I/O 需求

模块支持 AC 500 系列全类型 I/O 模块扩展，可根据场景灵活调整输入输出点数，降低初期投资。在小型水处理泵站中，初期仅需 16 点 DI（泵启停状态）、8 点 DO（泵控制指令），可扩展 1 个 16 点 DI 模块与 1 个 8 点 DO 模块；后期增加水质监测功能时，仅需新增 2 个 4 点 AI 模块（连接 pH 传感器、浊度传感器），无需更换 CPU 模块，扩展过程中系统无需停机（支持热插拔扩展模块），运维成本降低 30%。

4. 宽温抗干扰，适应复杂工业环境

模块采用工业级硬件选型与电磁兼容优化，可在高低温、强干扰环境中稳定运行。在北方冬季户外建材厂（-22°C），-25°C~70°C 超宽温设计确保模块正常工作，无需额外加热设备；在建材厂破碎车间（粉尘多、电磁干扰强），PCB 板防潮防腐涂层与 IP20 防护可抵御粉尘侵蚀，通信端口 ±2kV ESD 保护避免电机启停产生的浪涌损坏模块；即使周边存在 10kV 高压电机，模块仍能稳定接收传感器信号，数据采集准确率达 99.99%。

5. 便捷运维，降低调试与故障处理成本

模块支持直观的故障诊断与便捷的程序调试，大幅降低运维难度。在塑料挤出生产线中，若某路 DO 通道无输出（挤出机加热棒不工作），模块通过红色故障灯与 HMI 弹窗提示 “DO 模块通道 3 开路”，运维人员无需逐一排查，直接更换故障通道所在的 I/O 模块即可；通过 USB 端口连接电脑，使用 ABB Control Builder Plus 软件可在线监控程序运行状态（如查看触点通断、寄存器数值），调试时间较传统模块缩短 60%；同时，程序支持 SD 卡备份，避免程序丢失导致的系统瘫痪。

IV. 运维与故障处理

日常维护要点

状态监测：每日通过 HMI 或 Control Builder Plus 软件查看模块运行状态，确认 CPU 负载（应＜70%）、内存占用（应＜80%）、通信链路正常；检查模块指示灯（电源灯绿色常亮、运行灯绿色闪烁、故障灯红色熄灭），无硬件 / 通信故障报警。

通信与扩展检查：每周检查以太网 / RS485 通信接线，确保水晶头 / 端子连接牢固（扭矩 0.2-0.3N・m），无松动或氧化；用网络测试仪检测以太网链路（延迟≤10ms、丢包率 = 0）；检查扩展 I/O 模块连接（EB1 总线接头无松动），确认 I/O 信号与现场设备一致。

程序与数据备份：每月通过 USB 或 SD 卡备份 CPU 程序与重要数据（如生产计数、故障日志）；核对程序版本与工艺要求，避免因程序误修改导致控制异常；检查掉电保持内存（超级电容），确保断电后数据保持时间≥72 小时（可通过软件查看电容状态）。

环境与清洁：每月清理模块表面灰尘（用压缩空气沿散热孔方向吹扫，避免灰尘堆积导致散热不良）；检查安装环境温度（用红外测温仪测量模块表面温度，应＜65°C）、湿度（避免冷凝），高温高湿场景需加强控制柜通风或增加除湿设备。

常见故障及解决办法

故障现象
可能原因
解决措施
CPU 模块无响应（指示灯全灭）
1. 外部供电异常；2. 电源电路故障；3. 电压极性接反
1. 用万用表测量外部 +24V DC 电压，确保在 20.4-27.6V 范围内；2. 更换备用模块测试，若故障消失则为原模块电源电路故障；3. 检查供电接线，纠正电压极性（避免模块烧毁）
通信中断（HMI 无法连接）
1. 通信线缆故障；2. IP 地址 / 协议配置错误；3. 通信端口故障
1. 用网线测试仪检测以太网线缆，重新制作水晶头（遵循 T568B 标准）；RS485 线缆需确认 A/B 线连接正确；2. 核对模块 IP 地址（如 192.168.1.10）与 HMI 是否在同一网段，确认 Modbus-TCP/RTU 协议匹配；3. 将通信设备切换至备用端口（如从网口切换至 RS485 端口），若恢复则为原端口故障
I/O 扩展模块无响应
1. 扩展总线故障；2. 模块地址冲突；3. 扩展模块故障
1. 检查 EB1 总线接头（重新插拔），用万用表测量总线电压（应符合 AC 500 总线规范）；2. 核对扩展模块地址（通过模块上的 DIP 开关设置，避免重复），重新设置地址；3. 更换备用扩展模块，若响应则为原模块故障
程序运行异常（逻辑不执行）
1. 程序错误；2. 输入信号故障；3. 内存故障
1. 用 Control Builder Plus 软件在线监控程序，排查逻辑错误（如触点未闭合、指令错误），修正程序；2. 检查输入信号（如传感器、限位开关），更换故障设备；3. 备份程序后格式化内存，重新下载程序，若仍异常则为内存故障，需更换模块
