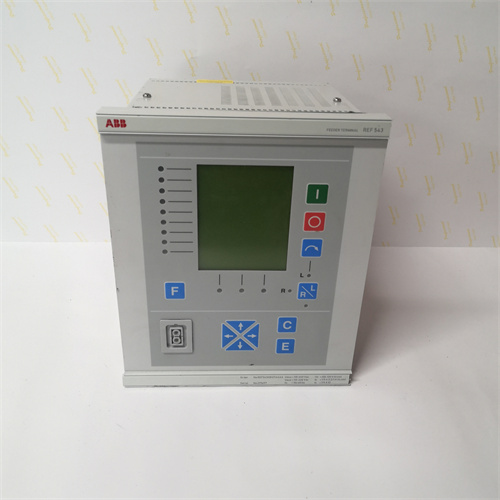

ABB REF545KC133AAAA

一、产品概述

二、技术参数

三、功能特点

• 开关柜专用保护逻辑，故障防护精准适配：针对中压开关柜内设备故障特性，定制三段式过电流、两段式接地、过电压等核心保护逻辑，过电流保护Ⅰ段响应时间≤5ms，可快速切除短路故障；接地保护采用零序电流与剩余电流双重检测，适配配电网单相接地故障场景，接地故障识别率≥99%。配备断路器失灵保护、隔离开关闭锁保护等开关柜专用功能，当断路器拒动时，失灵保护可快速启动后备跳闸，避免故障扩大；与开关柜“五防”系统联动，防止误操作导致的设备损坏，全面适配开关柜运行需求。
• 紧凑型硬件设计，开关柜安装无缝适配：采用模块化紧凑型硬件架构，宽度仅190mm，深度150mm，可直接嵌入开关柜二次设备室或通过导轨安装，完美适配开关柜有限的安装空间。配备防尘面板与防水航空接头，防护等级达IP40，可抵御开关柜内粉尘、凝露等恶劣环境影响。装置重量≤2kg，安装便捷，无需额外加固支架，降低开关柜整体设计难度，提升集成化水平。
• 全场景控制功能，开关柜运维高效便捷：支持断路器分合闸、隔离开关控制、储能电机控制等开关柜核心控制功能，控制指令响应时间≤3ms，适配开关柜快速操作需求。具备开关柜测温接口，可接入温度传感器实时监测开关柜内母线、断路器触点温度，温度超标时自动发出告警并启动降温控制（如风扇）。支持8组定值组快速切换，可根据开关柜运行模式（如检修、正常、备用）灵活调整保护策略，提升运维灵活性。
• 标准化通讯接口，配电自动化无缝接入：全面支持IEC 61850标准，通过百兆以太网接口实现GOOSE快速跳闸信号与MMS遥测遥信遥控数据传输，GOOSE传输延迟≤5ms，满足配电网自动化实时控制需求。同时兼容IEC 60870-5-103、Modbus等传统协议，可无缝接入新旧配电自动化系统，实现开关柜运行数据、保护动作信息、故障录波的标准化上传。配备双网冗余通讯接口，通讯可靠性≥99.99%，保障配电网调度中心对开关柜的远程监控。
• 简化录波与事件记录，故障分析高效直观：支持8通道同步故障录波，可记录故障前100ms至故障后5s的关键电气量数据，录波格式兼容COMTRADE 1999标准，可通过USB接口直接导出，配合ABB专用分析软件快速定位故障原因。具备2000条事件记录与500条操作记录功能，事件时间戳精度±10ms，可完整追溯保护动作过程、开关状态变化及操作人员行为，为故障分析与责任追溯提供可靠数据支撑，录波与记录数据掉电不丢失。
• 开关柜级环境适应，运行稳定可靠：按照开关柜内特殊环境设计，采用宽温封装元器件（-20~70℃）、高可靠性开关电源及光电隔离电路，可稳定适配开关柜内高温、高湿、多粉尘环境连续运行。通过IEC 61000-4系列电磁兼容测试，具备强抗静电、抗快速瞬变脉冲群能力，可抵抗开关柜内开关操作产生的电磁干扰，保护动作无误动、拒动。绝缘性能符合电力行业标准，绝缘电阻≥100MΩ，确保设备在开关柜密闭环境下的安全运行，平均无故障运行时间（MTBF）≥30万小时。
• 便捷化人机交互，运维操作简单高效：配备4.3英寸彩色触摸屏人机界面，支持中文/英文界面切换，界面布局简洁直观，可快速查看开关柜运行参数（电流、电压、温度）、保护状态、故障信息及定值配置。配备4个快捷操作按键，可一键执行定值切换、保护投退、录波查看等常用操作，降低运维人员学习成本。支持USB接口本地运维，通过U盘可快速完成定值下载、录波导出及软件升级，无需携带专用调试设备，提升现场运维效率。
• 安全闭锁与权限管理，运维安全可控：具备完善的安全管理功能，支持三级操作权限分级（管理员、运维人员、值班人员），不同权限对应不同操作范围，如管理员可修改核心定值，值班人员仅可查看数据。所有关键操作需密码验证并记录操作日志，实现操作全程可追溯。具备开关柜“五防”闭锁逻辑接口，可与机械闭锁装置联动，防止带地线合闸、带负荷拉隔离开关等误操作，确保开关柜运维安全。

四、工作原理

1. 系统初始化与自检：装置上电后，首先执行系统初始化流程，加载嵌入式操作系统与开关柜专用保护软件，配置硬件模块参数（采样速率、通讯协议、I/O接口类型）及初始定值组。随后启动硬件与逻辑自检，依次检测CPU、内存、采集模块、继电器输出及通讯接口状态，同时验证保护逻辑完整性与CT/PT接线正确性。自检通过后，装置进入正常运行状态，触摸屏显示“运行正常”；若检测到故障（如模块故障、接线错误），立即发出声光告警，点亮告警指示灯并记录故障信息，同时闭锁保护出口，确保装置带缺陷不投入运行。
2. 模拟量与状态采集：正常运行时，模拟量采集模块通过CT/PT实时采集开关柜内电流、电压信号，通过温度传感器采集母线及断路器触点温度，采集速率为每周波128点（50Hz系统）。采集数据经FIR数字滤波处理后，计算电流、电压有效值、功率、温度等运行参数，一方面上传至触摸屏显示与遥测上传，另一方面送入保护运算模块作为判据输入。同时，数字量输入模块采集断路器、隔离开关位置状态及硬压板状态，实时监控开关柜运行工况。
3. 保护运算与故障识别：保护运算模块基于采集的运行参数，并行执行过电流、接地、过电压等专用保护判据运算。过电流保护根据电流幅值与时限特性判断短路故障；接地保护通过零序电流或剩余电流幅值识别接地故障；过电压保护监测母线电压，超过定值时触发告警或跳闸。同时结合开关柜状态（如隔离开关位置）执行闭锁逻辑，若隔离开关未合闸，自动闭锁断路器合闸操作。当保护判据满足且无闭锁信号时，判定为故障并启动故障决策流程，故障识别时间≤5ms。
4. 故障决策与控制执行：故障识别后，装置根据故障类型（短路、接地、过电压）及预设逻辑确定动作策略，如短路故障时快速驱动跳闸输出模块（响应≤3ms），向断路器发出跳闸指令；接地故障时先发出告警，延时未消除再跳闸。同时启动故障录波与事件记录功能，记录故障过程数据。故障切除后，根据重合闸配置自动执行重合闸操作（适配出线柜场景），若重合成功恢复正常运行，若失败则闭锁重合闸并发出永跳信号。对于开关柜温度超标等异常，发出告警信号并驱动风扇等降温设备。
5. 信息上传与运维交互：装置通过以太网或RS-485通讯接口，将开关柜运行参数（电流、电压、温度）、保护状态（保护投退、定值组状态）、故障信息（故障类型、时间）及录波数据上传至配电自动化系统。运行人员可通过远方监控平台查看实时数据、修改定值、投退保护；运维人员可通过触摸屏或USB接口本地查看故障录波、操作记录，通过快捷按键执行常用操作。所有远方与本地操作均需权限验证并记录日志，确保运维安全可控。
