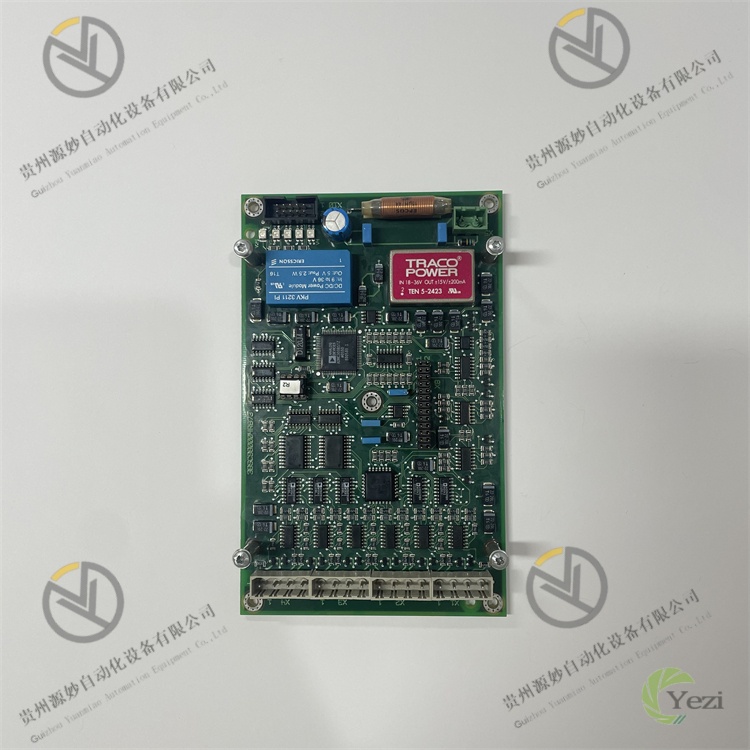

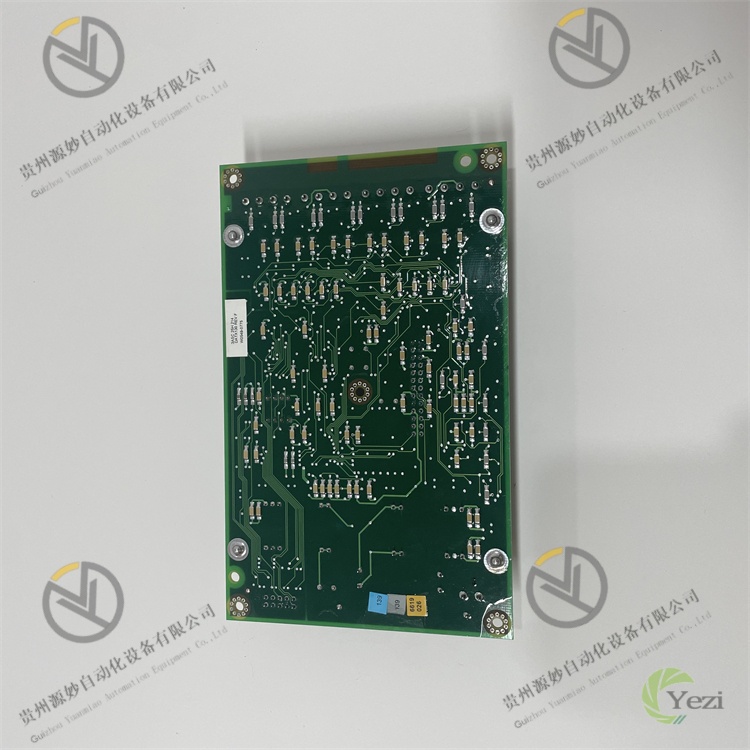

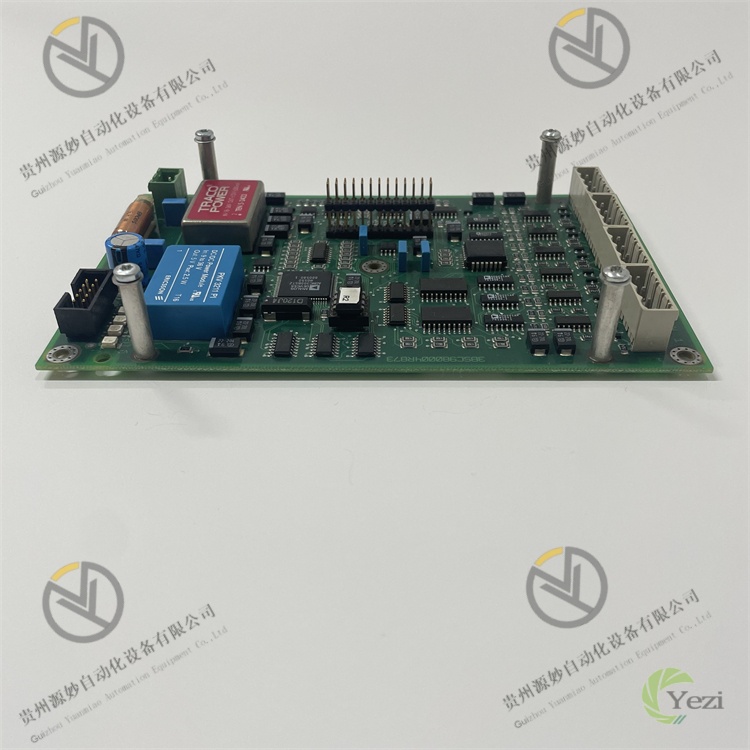

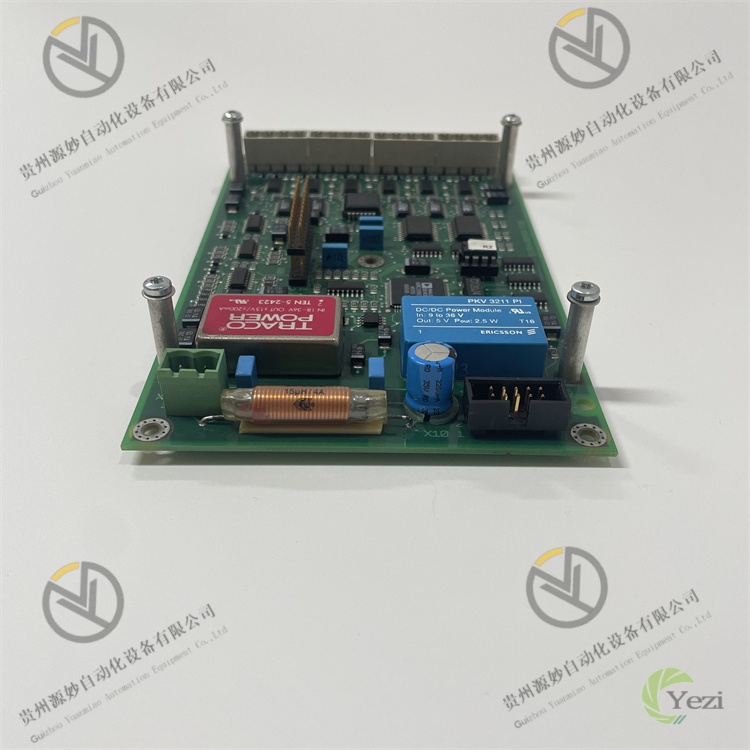

ABB 3ASC25H214 DATX130

一、产品概述

二、技术参数

三、功能特点

• 混合I/O架构，集成度高适配灵活：采用16路数字输入+8路数字输出的混合配置，无需分别部署独立DI、DO模块，大幅节省机柜安装空间与系统成本。输入通道兼容干接点、PNP/NPN等多种信号类型，输出通道为多电压适配的继电器干接点，可直接驱动电磁阀、接触器、指示灯等不同类型执行器，适配电力、化工等行业多场景信号采集与控制需求，减少模块选型复杂度。
• 全隔离设计，强抗干扰保障稳定：输入/输出通道间、通道与背板通讯电路间均采用独立光电或继电器隔离，隔离电压达2500V AC，有效阻断工业现场的共模干扰与差模干扰。模块符合IEC 61000-4系列电磁兼容标准，可耐受±8kV静电放电、30V/m射频辐射及±2kV快速瞬变干扰，在冶金电弧炉、化工变频器等强干扰环境中仍能稳定采集与输出信号，避免误动作导致生产事故。
• 热插拔与冗余设计，提升运维与可靠性：支持带电热插拔功能，运维人员可在DCS系统不停机的情况下更换模块，配合模块自带的通道状态记忆功能，更换后无需重新配置即可恢复正常工作，大幅缩短故障处理时间。电源采用24V DC冗余输入设计，双电源自动切换无延时，避免单电源故障导致模块停运；通讯接口支持PROFIBUS DP冗余链路配置，进一步提升系统通讯可靠性。
• 智能诊断与报警，运维便捷高效：集成多层次智能诊断功能，可实时监测每路输入/输出通道状态（如输入信号丢失、输出继电器粘连）、电源电压（过压/欠压）、通讯链路（断线/通讯错误）及模块内部温度。故障时通过LED指示灯（全局故障灯红色常亮+通道故障灯闪烁）本地告警，同时通过PROFIBUS DP通讯将故障代码（如“F01：输入通道1短路”“F10：输出通道5继电器粘连”）上传至DCS控制器，支持远程故障定位，减少现场排查工作量。
• 宽范围适配，满足恶劣工业环境：模块采用工业级强化塑料外壳，具备良好的抗冲击与抗振动性能（符合IEC 60068-2-6标准10g振动）。工作温度覆盖-20℃~60℃，可适应北方寒冷地区户外控制柜与南方高温车间环境；湿度适配5%~95% RH无凝露工况，在化工高湿车间仍能稳定运行。配合ABB专用防水接线端子盒，现场安装可达到IP65防护等级，适配粉尘、喷淋等恶劣现场条件。
• 灵活配置与兼容性，集成便捷：输入通道响应时间可通过DCS组态软件配置（1ms~10ms），适配不同优先级信号的采集需求（如高速限位信号设1ms响应，普通状态信号设10ms响应）；输出通道支持常开/常闭模式软件配置，无需硬件跳线调整。模块兼容ABB Advant OCS、Freelance 800F/900F等主流DCS系统，通过PROFIBUS DP v1通讯协议快速接入，支持DPV1的AL Status、Diagnostic Data等扩展功能，组态时可直接调用ABB标准功能块，降低集成难度。
• 安全认证齐全，适配关键场景：模块通过IEC 61508 SIL 2功能安全认证，可用于安全相关控制系统（如化工紧急停车系统ESD、电力锅炉水位联锁）；防爆版本通过ATEX认证（Ex II 2G Ex d IIC T6 Gb），适配石油化工爆炸危险区域（1区/2区）安装。输出继电器具备负载过流保护功能，当负载电流超过2A时自动限制输出，避免继电器烧毁导致的控制失效，保障关键工艺的安全运行。
• 长寿命设计，降低生命周期成本：输出继电器采用工业级密封继电器，阻性负载下开关寿命达100万次，按每天动作100次计算，使用寿命可达27年；输入电路采用无触点光电耦合器，无机械磨损，寿命与模块本体一致。模块平均无故障时间（MTBF）≥150万小时，远超普通工业I/O模块水平，减少模块更换频率与运维成本，降低设备生命周期总成本。

四、工作原理

1. 电源供给与初始化：模块接入24V DC冗余电源后，电源模块首先进行电压稳压与滤波处理，输出5V DC与12V DC两种内部工作电压，分别为微处理器、隔离电路及LED指示灯供电。模块完成上电初始化，微处理器自检（检查内存、通讯接口、I/O电路），若自检正常则全局电源灯（黄色）常亮，通讯灯（绿色）闪烁等待与DCS控制器建立连接；若自检失败则故障灯（红色）常亮，同时通过通讯接口上传自检故障代码。
2. 数字输入信号采集流程：现场传感器（如限位开关）的数字信号接入输入通道后，首先经过浪涌抑制电路（TVS二极管）抑制瞬时过电压，随后进入光电隔离器。光电隔离器将现场侧信号与模块内部电路电气隔离，避免现场高压或干扰信号窜入控制电路。隔离后的信号经施密特触发器整形（消除信号抖动），再由微处理器的A/D转换模块采集为数字信号。微处理器根据组态的响应时间参数，对采集信号进行滤波处理后，标记信号状态（“1”为有效，“0”为无效），并通过PROFIBUS DP通讯上传至DCS控制器，同时点亮对应通道的绿色LED指示灯。
3. 数字输出信号执行流程：DCS控制器下发的输出控制指令（如“通道1输出闭合”）经PROFIBUS DP通讯链路传输至模块，微处理器解析指令后，首先检查对应输出通道的状态（如是否存在短路、粘连故障）。若通道正常，微处理器通过光耦隔离电路控制继电器驱动芯片，驱动继电器线圈通电，继电器触点动作（常开变闭合或常闭变断开），实现对执行器的控制；同时微处理器采集继电器反馈触点信号，确认输出动作是否完成，形成闭环校验。若动作成功，点亮对应通道的红色LED指示灯；若动作失败（如继电器粘连），立即触发故障告警并上传故障代码。
4. 智能诊断与故障处理：微处理器实时循环监测各模块状态：通过电压采样电路监测输入电源电压，低于19.2V或高于30V时判定为电源故障；通过通道电流检测电路监测输入通道电流，超过10mA时判定为短路故障；通过继电器反馈触点监测输出通道，指令下发后反馈信号不匹配时判定为继电器粘连故障。检测到故障后，微处理器立即执行保护措施（如切断故障输出通道电源），同时更新故障寄存器，通过LED指示灯本地告警并上传故障信息至DCS控制器。故障排除后，模块可通过DCS远程复位或本地拨码开关复位，恢复正常工作。
5. 通讯协同与数据交互：模块通过PROFIBUS DP v1通讯接口与DCS控制器建立主从通讯，模块作为从站，地址通过拨码开关预设（与控制器组态地址一致）。通讯过程中，控制器定期下发控制指令帧，模块上传采集数据帧与诊断数据帧，支持DPV1的“循环数据+非循环数据”传输：循环数据（如输入状态、输出指令）实时传输，保障控制实时性；非循环数据（如故障详情、模块版本信息）按需传输，节省通讯带宽。当通讯中断时，模块执行预设的“故障安全模式”（如输出通道保持当前状态或复位至安全状态），避免执行器误动作。
