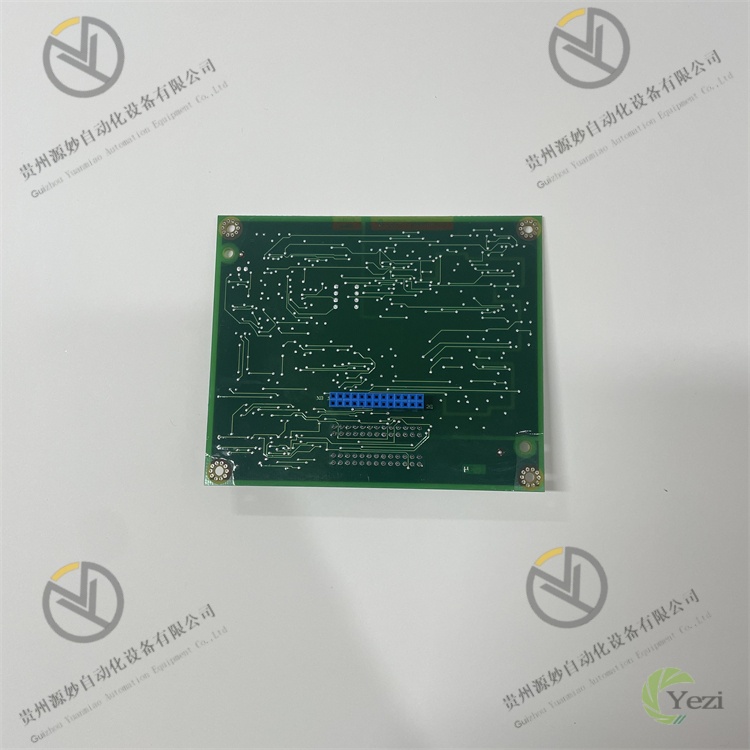

ABB 3ASC25H219B DATX133

一、产品概述

二、技术参数

三、功能特点

• 高密度混合架构，空间利用率倍增：采用32路DI+16路DO的高通道密度配置，在与基础款模块相同的140mm×110mm×22.5mm体积内，输入通道数量翻倍、输出通道数量翻倍，单模块可替代2台基础款混合I/O模块，机柜安装空间利用率提升50%以上。通道支持4组分组配置，每组可独立设置信号类型、响应时间等参数，适配不同优先级信号的采集与控制需求，如将高速联锁信号分配至0.1ms响应组，普通状态信号分配至5ms响应组。
• 多类型信号兼容，适配场景全面升级：输入通道新增NAMUR信号兼容功能，可直接接入符合IEC 60947-5-6标准的NAMUR传感器，配合安全栅即可用于爆炸危险区域信号采集，无需额外信号转换模块；同时支持5V DC逻辑信号输入，可直接连接PLC小型控制器的数字输出。输出通道创新采用“继电器+MOSFET”双模设计，4组通道可独立切换输出类型，继电器模式适配高电压大负载执行器，MOSFET模式适配低电压小负载高频动作场景（如高速电磁阀），兼容性大幅提升。
• 强化隔离与抗干扰，极端环境稳定运行：升级全通道独立隔离设计，隔离电压提升至3000V AC，组间额外设置隔离屏障，有效阻断组间交叉干扰；输入通道新增浪涌抑制与EMC滤波双重防护电路，可耐受±15kV静电放电与40V/m射频辐射，远超基础款抗干扰水平。在冶金高炉强电磁干扰、化工高湿度高腐蚀环境中，信号采集误差率≤0.01%，输出动作响应准确率100%，避免因干扰导致的生产中断。
• 双冗余设计+热插拔，可靠性与运维效率双高：电源采用双路24V DC冗余输入，配备独立电源监测芯片，故障切换时间＜1ms，确保电源故障时模块无间断运行；通讯接口升级为PROFIBUS DP v2与EtherNet/IP双接口，支持主备链路自动切换，通讯中断时切换时间＜5ms，保障数据传输连续性。支持带电热插拔，模块更换时通道状态、组态参数自动保存，更换后无需重新校准即可恢复工作，故障处理时间缩短至5分钟内。
• 智能诊断升级，全生命周期运维可视化：诊断功能从基础的故障告警升级为“状态监测+趋势分析+预测性维护”全链路管理，新增通道级负载监测（实时显示输出电流）、输入信号抖动监测、继电器触点磨损度评估等功能。通过DCS组态软件可查看每通道历史故障记录、负载变化趋势，继电器触点磨损度达80%时自动发出维护预警。故障信息采用分级告警机制，轻微故障（如信号抖动）仅上传日志，严重故障（如通道短路）立即触发声光告警并执行安全动作，运维精准性大幅提升。
• 宽温宽湿适配，恶劣环境适应性强：工作温度范围扩展至-25℃~65℃，低温环境下采用低温启动电路，确保-25℃时正常上电初始化；高温环境下配备智能散热片，通过温度传感器实时监测模块温度，超过60℃时自动降低非关键通道功耗，保障核心通道稳定运行。湿度适配5%~95% RH无凝露工况，新增凝露自干燥功能，当检测到模块内部凝露时，启动内置加热片（功率≤3W）快速干燥，适配南方梅雨季节及化工高湿车间场景。
• 双通讯协议兼容，系统集成灵活高效：首次集成PROFIBUS DP v2与EtherNet/IP双通讯接口，可根据现场系统需求自由选择通讯方式，无需额外通讯转换模块。PROFIBUS DP v2支持等时同步模式，满足高速联锁信号的实时传输需求；EtherNet/IP支持CIP安全协议，可直接接入安全仪表系统（SIS）。模块支持DHCP自动分配IP地址与静态IP配置，组态时可调用ABB标准功能块库，兼容第三方DCS系统（如西门子PCS 7、罗克韦尔ControlLogix），集成周期缩短30%。
• 安全认证升级，关键场景全覆盖：通过IEC 61508 SIL 3功能安全认证，可直接用于安全完整性等级3的安全仪表系统（如化工紧急停车系统ESD、电力汽轮机跳闸系统），无需额外安全冗余设计；防爆版本通过ATEX/IECEx双认证，防爆等级达Ex II 2G Ex d IIC T6 Gb/Ex II 2D Ex tD A21 IP67 T80℃，同时适配气体与粉尘爆炸危险区域。输出通道具备过载、短路双重保护，继电器输出采用双触点设计，MOSFET输出具备过温保护，保障关键工艺安全运行。

四、工作原理

1. 冗余供电与智能初始化：双路24V DC电源接入模块后，冗余电源管理模块通过二极管或门电路实现无间断切换，经稳压滤波后输出5V DC、12V DC及24V隔离电源，分别为微处理器、隔离电路、LED指示灯及输出驱动电路供电。模块上电后执行三级自检：一级为硬件自检（内存、I/O芯片、通讯接口），二级为通道功能自检（输入采集精度、输出动作可靠性），三级为隔离性能自检（隔离电阻、绝缘强度）。自检通过后，全局电源灯（绿色）常亮，双通讯灯（绿色）闪烁；自检失败则对应故障灯亮并上传详细故障代码。
2. 分组化数字输入采集流程：32路输入通道按4组划分，每组8路通道共享独立的信号调理电路与隔离模块。现场信号接入后，先经浪涌抑制（TVS二极管）与EMC滤波器处理，再根据组态的信号类型切换适配电路（干接点/PNP/NPN/NAMUR）。NAMUR信号经恒流源电路校准后进入光电隔离器，其他信号直接隔离；隔离后的信号经施密特触发器整形与可编程滤波器滤波（根据组内响应时间参数），由微处理器按组同步采集。采集数据经CRC校验后，按通道分组存入数据缓冲区，通过双通讯接口上传至DCS控制器，同时更新对应通道LED状态。
3. 双模化数字输出执行流程：DCS控制器通过PROFIBUS/EtherNet/IP下发控制指令，微处理器解析指令后，先检索对应输出组的模式配置（继电器/MOSFET）与故障状态。若为继电器模式，驱动芯片控制继电器线圈通电，触点动作后通过反馈触点检测动作结果；若为MOSFET模式，通过光耦驱动MOSFET导通，同时采集漏源极电压确认输出状态。输出动作成功后，点亮红色LED指示灯；若检测到负载过流（继电器＞3A、MOSFET＞1A）或过温（MOSFET＞85℃），立即切断输出并点亮黄色LED，同时上传负载异常故障代码。
4. 全链路智能诊断与预警流程：微处理器采用轮询+中断结合的诊断机制，实时监测三类状态：一是电源状态（双路电压、纹波系数），通过电压采样芯片每10ms检测一次；二是通道状态（输入信号抖动频率、输出负载电流、继电器触点电阻），输入通道每5ms检测一次，输出通道实时监测；三是通讯状态（链路质量、数据丢包率），双通讯接口独立监测。诊断数据经处理后，若发现轻微异常（如输入信号偶尔抖动），存入本地日志并标记趋势；若为严重故障（如通道短路、继电器粘连），立即触发保护动作并分级告警。继电器触点电阻超过100mΩ时，判定为磨损超标，发出维护预警。
5. 双协议通讯协同与数据交互：模块支持PROFIBUS DP v2与EtherNet/IP双协议并行工作，通过通讯管理芯片实现协议转换与链路切换。正常工作时，主通讯链路传输实时数据（输入状态、输出指令），备用链路传输诊断数据与日志；当主链路丢包率超过5%时，自动切换至备用链路，切换过程中通过本地缓冲区暂存数据，确保无数据丢失。PROFIBUS DP v2采用等时同步模式，数据传输周期可低至1ms；EtherNet/IP支持CIP安全协议，安全指令传输延迟＜10ms，满足安全仪表系统的实时性要求。
