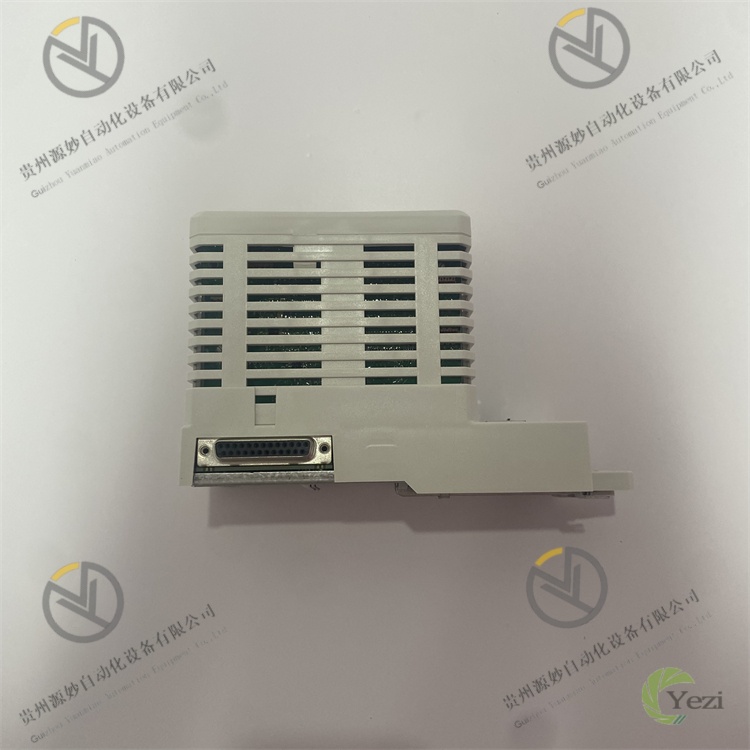

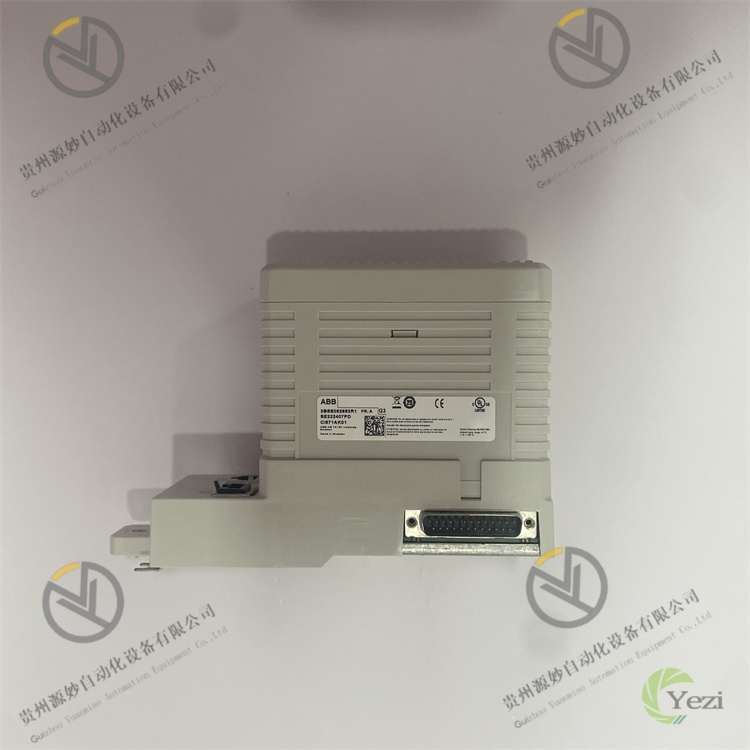

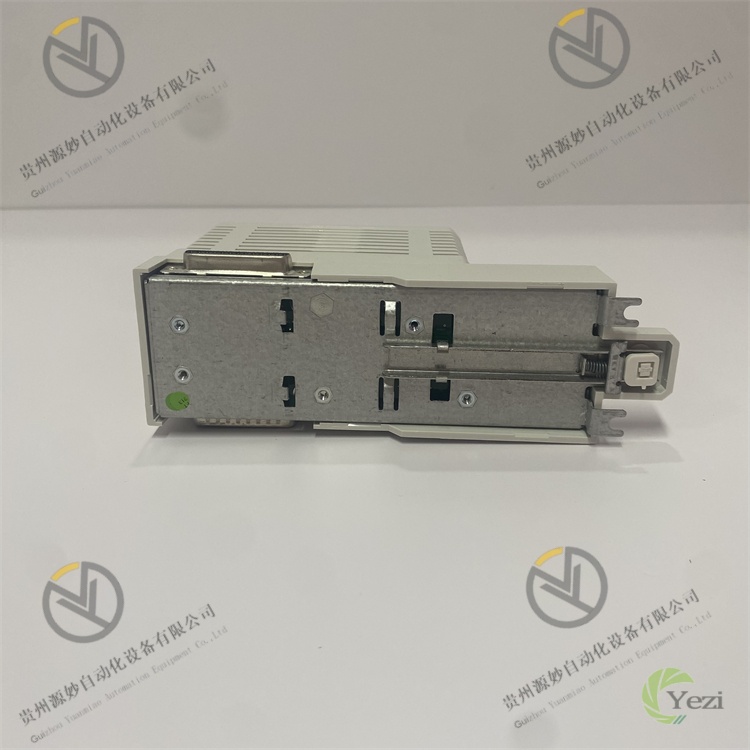

ABB CI871AK01 3BSE092693R1
一、产品概述
ABB CI871AK01 3BSE092693R1 是一款面向工业自动化控制系统的高性能Profibus-DP主站/从站通讯接口模块，隶属于ABB AC 800M控制系统家族的核心通讯组件，专为实现控制器与Profibus-DP总线网络中各类智能设备的高速数据交互而设计。其核心定位是“AC 800M控制器与Profibus-DP总线的桥梁”，通过集成高效的通讯处理芯片与ABB专有通讯协议栈，实现控制器与变频器、传感器、执行器、PLC及第三方Profibus-DP兼容设备之间的实时数据传输与指令交互，广泛适配电力、冶金、化工、造纸、轨道交通等工业领域的分布式控制场景。
该模块凭借“高实时性、强兼容性、高可靠性、易集成性”的核心优势，深度契合工业控制系统对通讯链路稳定性与数据传输效率的严苛要求。在典型应用场景中表现卓越：化工领域，用于大型炼化装置的分布式I/O站与AC 800M控制器的通讯连接，通过Profibus-DP总线实现温度、压力、流量等工艺参数的实时采集与阀门、泵类设备的精准控制，数据传输延迟稳定在1ms以内；冶金领域，适配轧钢生产线的变频器集群与控制器的通讯，支持126个从站设备的同时接入，满足多设备协同控制的实时性需求；电力领域，用于电厂辅机系统（如给水泵、引风机）的控制信号传输，在强电磁干扰环境下仍能保持通讯误码率低于10⁻⁹；造纸领域，实现造纸机各单元设备（如网部、压榨部、干燥部）的协同控制，通过主站模式灵活管理不同厂商的Profibus-DP从站设备。
硬件架构采用“专用通讯处理器+高速总线接口+冗余设计”的工业级方案，核心由32位高性能通讯处理芯片、Profibus-DP物理层芯片、AC 800M控制器本地总线接口及抗干扰电路构成。模块采用标准导轨式安装设计，适配AC 800M控制系统的CI854/CI855接口单元，支持热插拔功能，可在系统不停机状态下完成模块的更换与维护。通讯接口方面，配备1路标准Profibus-DP总线接口，支持RS-485差分信号传输，集成总线终端电阻（可通过拨码开关开启/关闭），最大传输速率可达12Mbps；本地总线接口采用ABB专有高速并行总线，与AC 800M控制器的通讯延迟≤0.1ms，确保控制器与模块之间的高效数据交互。工业级加固设计方面，选用宽温范围元器件（-25℃~60℃），采用多层PCB板设计与金属屏蔽外壳，屏蔽效能≥80dB，可有效抵御工业现场的电磁干扰、电压波动等恶劣环境影响；支持双电源冗余供电（可选），进一步提升模块运行的可靠性，符合IEC 61131-2、IEC 61000-4等国际工业标准。
二、技术参数
参数类别 | 参数名称 | 具体参数 | 单位 |
|---|
基本参数 | 型号 | ABB CI871AK01 | - |
订货号 | 3BSE092693R1 | - |
产品类型 | Profibus-DP主站/从站通讯接口模块 | - |
适配控制器 | ABB AC 800M系列控制器（需配合CI854/CI855接口单元） | - |
外形尺寸（长×宽×高） | 100×160×80 | mm |
安装方式 | 导轨式安装（兼容35mm DIN导轨），支持热插拔 | - |
电源与功耗参数 | 供电方式 | 通过CI854/CI855接口单元取电；可选双电源冗余供电 | - |
输入电压范围 | DC 24V ±10% | V |
额定电流 | 正常运行：≤0.3A；启动峰值：≤1.2A | A |
最大功耗 | ≤7.2 | W |
电源保护 | 具备过流保护（保护阈值1.5A）、过压保护（保护阈值28V） | - |
冗余供电 | 支持双路DC 24V冗余输入，自动切换 | - |
通讯性能参数 | 通讯协议 | Profibus-DP（符合EN 50170标准） | - |
工作模式 | 可配置为主站模式或从站模式，支持主从切换 | - |
通讯接口 | 1路Profibus-DP，RS-485差分信号，带总线终端电阻（可切换） | 路 |
传输速率 | 9.6kbps~12Mbps，支持速率自适应与手动配置 | bps |
最大从站数量 | 主站模式：126个；从站模式：1个（作为单一从站接入主站） | 个 |
数据传输延迟 | 模块与控制器之间：≤0.1ms；总线通讯延迟：≤1ms（12Mbps速率下） | ms |
最大传输距离 | 9.6kbps：1200m；12Mbps：100m（无中继器）；支持中继器扩展距离 | m |
通讯误码率 | ≤10⁻⁹（正常工作条件下） | - |
环境与可靠性参数 | 工作温度范围 | -25℃~60℃ | ℃ |
存储温度范围 | -40℃~85℃ | ℃ |
工作湿度范围 | 5%~95%（无凝露） | % |
抗干扰性能 | 符合IEC 61000-4-2（ESD）：±8kV接触放电，±15kV空气放电；IEC 61000-4-3（辐射抗扰）：10V/m；IEC 61000-4-4（电快速瞬变）：±2kV | - |
防护等级 | IP20（模块本体）；IP54（配合防护外壳时） | - |
平均无故障运行时间（MTBF） | ≥200,000小时（25℃环境温度） | 小时 |
功能配置参数 | 诊断功能 | 支持模块自检、总线故障诊断、通讯状态监测、电源状态诊断，故障信息可通过控制器上传至监控系统 | - |
配置软件 | 支持ABB Control Builder M V5.1及以上版本 | - |
终端电阻 | 内置150Ω终端电阻，通过拨码开关开启/关闭 | Ω |
LED指示灯 | 电源指示灯（PWR）、运行指示灯（RUN）、通讯指示灯（COM）、故障指示灯（ERR） | - |
三、功能特点
1. 灵活主从模式，适配多元通讯场景
模块支持Profibus-DP主站与从站模式的灵活配置，通过ABB Control Builder M软件即可完成工作模式的切换，无需更换硬件，极大提升了对不同通讯拓扑的适配能力。主站模式下，模块可作为Profibus-DP总线的控制核心，最多管理126个从站设备，支持对从站设备的参数配置、数据读写、故障诊断等全功能管理，适配分布式控制系统中控制器对多个现场设备的集中管控场景；从站模式下，模块可作为AC 800M控制器的通讯接口，接入第三方Profibus-DP主站系统，实现不同厂商控制系统之间的跨平台数据交互，解决了异构系统集成的通讯瓶颈。此外，模块支持Profibus-DP V0/V1协议版本，兼容传统V0版本从站设备的基础数据交换功能，同时支持V1版本的非周期性数据传输（如设备诊断信息、参数配置指令），满足不同年代设备的混合接入需求。
2. 高速实时通讯，保障控制精度
采用高性能通讯处理芯片与优化的协议栈，实现总线通讯与控制器交互的双重高速传输。总线传输速率支持9.6kbps至12Mbps的多档位调节，可根据现场通讯距离与设备数量灵活选择：短距离（≤100m）多设备场景下，选用12Mbps高速率，单帧数据传输延迟≤1ms，满足轧钢、机器人控制等对实时性要求极高的场景；长距离（≤1200m）少设备场景下，选用9.6kbps低速率，确保数据传输的稳定性。模块与AC 800M控制器之间通过专有高速本地总线连接，通讯延迟≤0.1ms，远低于常规通讯模块的传输延迟，实现控制器对现场设备的快速指令下发与数据采集，提升整个控制系统的响应速度。同时，模块支持数据帧优先级排序功能，可将关键控制数据设置为高优先级，确保在总线负载较高（≤90%）时，关键数据仍能优先传输，避免因总线拥堵导致的控制延迟。
3. 全面诊断机制，简化运维管理
集成多层次诊断功能，从模块自身到总线网络实现全链路状态监测，为运维人员提供精准的故障定位依据。模块自检功能可实时监测内部电路、通讯芯片、电源模块的工作状态，一旦出现硬件故障，立即触发故障指示灯（ERR）亮起，并通过本地总线将故障代码上传至AC 800M控制器；总线故障诊断功能支持监测总线电压、信号强度、传输错误率等参数，当出现总线短路、断路、终端电阻失效或从站离线等故障时，可快速定位故障节点，并将故障信息（如故障类型、故障从站地址）上传至监控系统；通讯状态监测功能可实时统计数据传输量、丢包率、重传次数等指标，运维人员可通过这些数据预判总线负载变化趋势，提前进行网络优化。此外，模块支持诊断数据的本地存储与历史查询，最多可存储100条近期故障记录，为故障追溯与原因分析提供完整数据支撑。
4. 工业级可靠性设计，适配恶劣现场环境
采用全方位的工业级加固设计，确保模块在复杂恶劣的工业环境中稳定运行。抗干扰方面，模块采用金属屏蔽外壳与多层PCB板设计，屏蔽效能≥80dB，可有效抵御现场变频器、高压设备产生的电磁辐射干扰；信号输入回路采用光电隔离技术，隔离电压≥2.5kVrms，阻断共模干扰与差模干扰对模块内部电路的影响；电源回路配备EMC滤波器，可滤除电网中的脉冲干扰与谐波，确保供电稳定性。宽环境适应方面，选用宽温元器件（-25℃~60℃），可在北方严寒厂房与南方高温车间等极端温度环境下正常工作；湿度适应范围覆盖5%~95%（无凝露），配合防潮涂层处理，可在造纸、印染等潮湿环境中长期运行。冗余设计方面，支持双电源冗余供电，当主电源故障时，备用电源可在10ms内自动切换，确保通讯链路不中断；支持热插拔功能，运维人员可在系统不停机的情况下更换模块，极大降低了维护停机时间，提升了系统的连续运行能力。
5. 便捷集成与配置，降低部署成本
模块采用标准化设计，实现与AC 800M控制系统的无缝集成与快速部署。物理集成方面，模块采用35mm DIN导轨式安装，可与AC 800M控制器的其他I/O模块、电源模块等共用导轨，布局紧凑且安装便捷；通过专用接口与CI854/CI855接口单元连接，无需复杂接线，插拔式设计可快速完成模块与控制器的物理连接。软件配置方面，支持ABB Control Builder M软件的全图形化配置，运维人员可通过拖拽方式完成通讯参数（如传输速率、主从模式、从站地址）、数据映射关系、诊断功能使能等配置，无需编写复杂的底层通讯代码；软件内置Profibus-DP设备数据库，包含ABB及主流第三方厂商的从站设备模型，支持设备参数的自动导入与配置，大幅简化了多厂商设备接入的配置流程。此外，模块支持在线配置修改与参数下载，运维人员可通过以太网远程连接控制器，对模块的通讯参数进行实时修改，无需现场操作，降低了部署与维护成本。
6. 完善的兼容性，实现跨厂商设备互联
严格遵循Profibus-DP标准（EN 50170），具备极强的兼容性，可与不同厂商的Profibus-DP设备实现无缝互联。主站模式下，模块可兼容ABB、西门子、施耐德、罗克韦尔等主流厂商的变频器、PLC、分布式I/O站、传感器等从站设备，支持从站设备的标准数据交换与特殊功能调用；从站模式下，可接入第三方Profibus-DP主站系统，实现AC 800M控制器与第三方系统的数据双向交互，解决了传统工业控制系统中“信息孤岛”问题。模块支持Profibus-DP的标准数据对象（如输入数据、输出数据、诊断数据）与非标准数据对象的传输，可满足不同设备的个性化通讯需求；同时，支持从站设备的热插拔与在线组态，当新增或更换从站设备时，主站模块可自动识别设备信息并完成参数配置，无需重启整个通讯网络，提升了系统的扩展性与灵活性。
四、使用注意事项
1. 安装前准备
- 核对模块型号为ABB CI871AK01，订货号3BSE092693R1，确认产品合格证、校准报告、接线手册、软件安装包等技术资料齐全。检查模块外观无碰撞变形、针脚无弯曲氧化、指示灯无损坏，确认CI854/CI855接口单元（需单独配置）的型号与模块适配，且接口单元无故障。
- 安装环境需满足温度-25℃~60℃、湿度5%~95%（无凝露），远离变频器、高压开关柜、大型电机等强电磁干扰源（间距≥500mm），避免阳光直射、雨水冲刷与粉尘堆积。安装位置需预留≥50mm的散热空间，确保通风良好；导轨安装面需平整，水平度误差≤1mm/m，避免因安装不平导致模块接触不良。
- 准备专用工具：扭矩螺丝刀（0.5~1.5N·m）、万用表（精度≥0.01V）、Profibus-DP总线测试仪、预装ABB Control Builder M V5.1及以上版本的调试电脑、通讯电缆（专用双绞屏蔽线）、终端电阻（150Ω，备用）、绝缘手套等安全装备。
2. 安装与接线规范
- 安装人员需具备工业自动化设备安装资质，严格执行“停电-验电-挂牌”安全流程。导轨安装时，先将导轨固定牢固，再将模块平稳推入导轨，顺时针旋转锁定卡扣至“锁定”位置，确保模块无松动；与CI854/CI855接口单元连接时，对准接口针脚平稳插入，听到“咔嗒”声确认连接到位，禁止强行插拔以免损坏针脚。热插拔操作仅在系统支持热插拔功能时进行，插拔前需通过控制器确认模块处于“备用”状态，插拔过程中保持手部干燥，避免接触模块针脚。
- 接线前用万用表检测电源电压为DC 24V±10%，确保电压稳定；用总线测试仪检测Profibus-DP总线电缆的通断性与屏蔽层完整性，避免断线或屏蔽失效。通讯电缆需选用Profibus-DP专用双绞屏蔽线，截面积≥0.22mm²，屏蔽层覆盖率≥90%；总线两端的模块需开启内置终端电阻（通过拨码开关设置），中间模块关闭终端电阻，避免总线信号反射导致通讯故障。
- 接线时严格按照接线手册区分电源端子、通讯端子（A/B线），电源正负极不得接反，通讯A线与B线不得混淆。通讯电缆的屏蔽层需单端接地（接地电阻≤4Ω），接地端选择总线起始端的模块接地端子，避免两端接地产生环流干扰；电源电缆与通讯电缆需分开布线（间距≥100mm），避免电源干扰影响通讯信号。接线完成后核对接线无误，用扎带整理线缆，固定牢固，避免线缆受力拉扯导致接线松动。
3. 运行与维护要求
- 首次通电前通过Control Builder M软件完成模块配置：选择工作模式（主站/从站）、设置通讯速率（需与总线所有设备一致）、配置从站地址（主站模式下需为每个从站分配唯一地址）、映射数据输入/输出区、使能诊断功能。配置完成后下载至AC 800M控制器，重启模块使配置生效。进行通讯测试：主站模式下，通过软件扫描总线从站设备，确认所有从站均能正常上线；发送测试数据至从站设备，检查数据传输的准确性与实时性；从站模式下，接入第三方主站系统，验证数据交互的稳定性。
- 日常运维：每日查看模块LED指示灯状态，PWR灯常亮表示电源正常，RUN灯常亮表示运行正常，COM灯闪烁表示通讯正常，ERR灯亮起表示存在故障；每周用干布清洁模块表面粉尘，检查接线端子有无发热（温升≤30K）、松动及腐蚀，检查通讯电缆屏蔽层接地是否可靠；每月通过Control Builder M软件查看模块诊断数据，分析总线负载率、丢包率等指标，当总线负载率≥80%时，需优化网络拓扑或减少设备数量；每季度进行一次通讯链路测试，用总线测试仪检测信号强度与传输质量，及时更换老化的通讯电缆。
- 故障处理：当ERR灯亮起时，通过控制器查看故障代码，根据代码手册定位故障原因。电源故障（代码E01）：检查电源电压与接线，更换故障电源或修复接线；通讯故障（代码E02）：用总线测试仪检测总线信号，排查总线短路、断路或终端电阻失效问题，更换故障电缆或重新配置终端电阻；从站离线（代码E03）：检查从站设备电源与接线，重启从站设备或重新配置从站地址；模块硬件故障（代码E04）：确认故障后，在系统支持热插拔的情况下更换备用模块，导入配置文件恢复运行。故障排除后，记录故障类型、处理方法与时间，更新运维档案。
