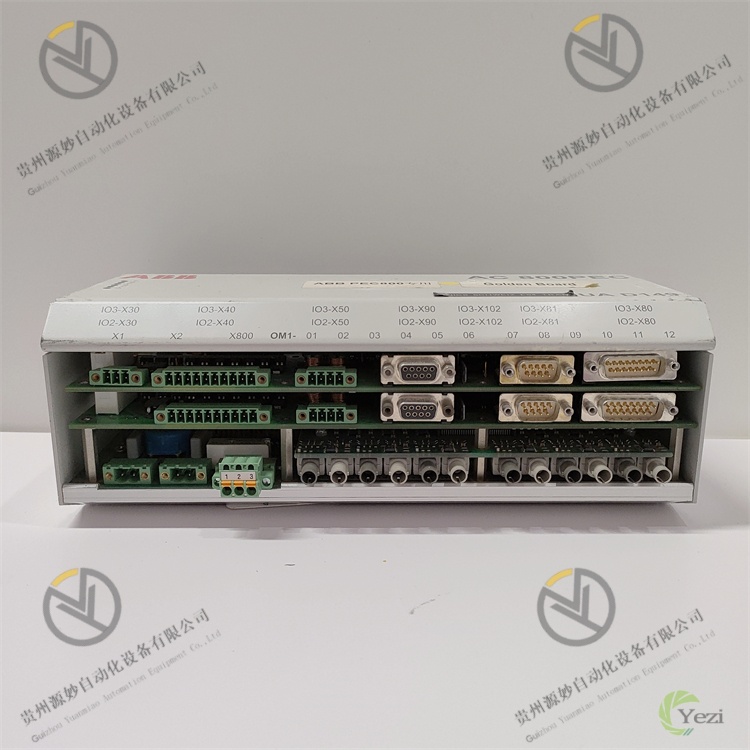

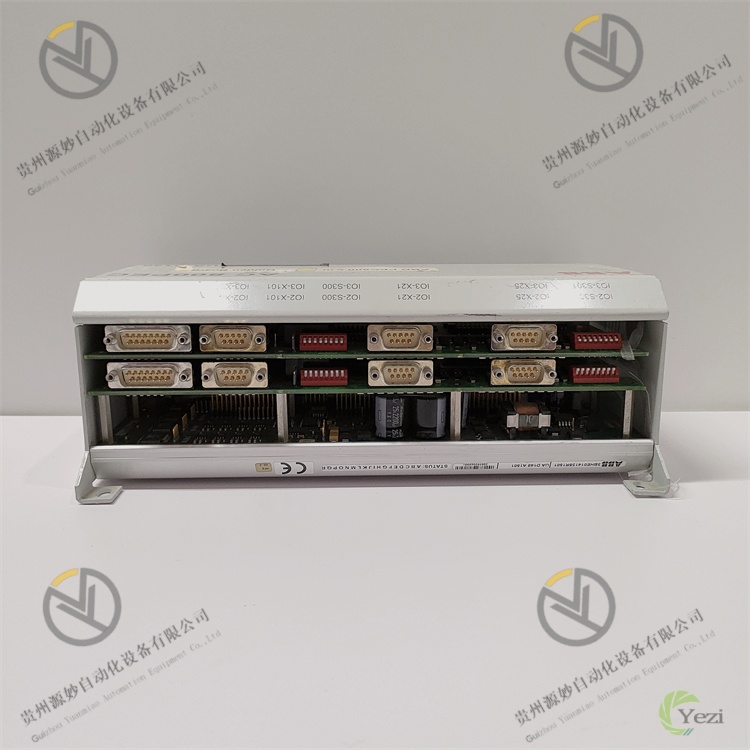

参数类别 | 具体参数 | 说明 |
|---|---|---|
电源参数 | 输入电压：DC 24V ±10%；功耗：≤15W | 采用工业标准直流电源供电，电压波动适应性强，低功耗设计利于系统节能 |
输入信号 | 模拟量输入：4-20mA DC（8路）；数字量输入：24V DC（16路，NPN/PNP兼容） | 支持多类型、多路输入信号，兼容主流传感器信号类型，满足复杂采集需求 |
输出信号 | 模拟量输出：4-20mA DC（4路，负载≤500Ω）；数字量输出：24V DC（8路，继电器输出，容量5A/250V AC） | 模拟量输出负载能力强，数字量继电器输出可直接驱动中小型执行器 |
精度指标 | 模拟量输入精度：±0.1% FS；模拟量输出精度：±0.2% FS | 高精度信号处理，确保数据采集与控制指令传输的准确性 |
工作环境 | 工作温度：-10℃~60℃；相对湿度：5%~95%（无凝露）；防护等级：IP20（模块本身） | 适应工业现场宽温、高湿环境，模块防护满足控制柜内安装要求 |
通信接口 | PROFINET/Modbus-RTU（可选）；通信速率：最高100Mbps | 支持主流工业通信协议，高速通信确保数据实时交互 |
物理参数 | 尺寸：120mm×80mm×150mm（长×宽×高）；安装方式：DIN导轨安装 | 紧凑式结构设计，适配标准DIN导轨，便于控制柜内布局与安装 |
常见故障 | 可能原因 | 解决办法 |
|---|---|---|
电源灯不亮，模块无反应 | 1. 供电电源未接通或电源电压异常；2. 电源电缆接触不良或断线；3. 模块电源接口损坏 | 1. 检查供电电源开关是否闭合，用万用表测量电源电压是否在DC 24V±10%范围内；2. 重新插拔电源电缆，检查电缆接头是否松动，若电缆断线需更换新电缆；3. 若电源接口损坏，联系专业人员更换模块 |
模拟量输入信号采集不准确 | 1. 传感器本身故障或校准失效；2. 输入通道接线错误或接触不良；3. 模块输入通道校准参数错误；4. 现场电磁干扰严重 | 1. 更换传感器并重新校准；2. 检查接线是否符合模块手册要求，重新插拔接线端子；3. 通过上位机软件重新校准输入通道量程和零点；4. 检查电缆屏蔽层是否接地，增加信号隔离器或调整模块安装位置远离干扰源 |
数字量输入无信号反馈 | 1. 现场开关设备未动作或故障；2. 输入接线错误（如正负极接反）；3. 模块数字量输入通道故障；4. 输入信号电压不足 | 1. 测试现场开关设备，确认其能正常输出信号；2. 对照模块手册检查接线，纠正正负极接线；3. 更换备用输入通道测试，若通道故障需维修或更换模块；4. 测量输入信号电压，确保达到24V DC标准值 |
模拟量输出信号异常（如无输出、输出不稳定） | 1. 输出通道接线错误或负载超过额定值；2. 模块输出通道校准参数错误；3. 输出通道损坏；4. 上位机下发的控制指令错误 | 1. 检查接线是否正确，测量负载电阻是否≤500Ω，若负载过大需增加功率放大器；2. 通过上位机软件重新校准输出通道；3. 更换备用输出通道测试，确认通道损坏后更换模块；4. 检查上位机程序，修正控制指令参数 |
数字量输出继电器不动作 | 1. 输出通道接线错误或负载短路；2. 继电器损坏；3. 上位机未下发控制指令或指令错误；4. 模块输出通道过流保护触发 | 1. 检查接线是否正确，排查负载是否短路，若短路排除故障后重新接线；2. 更换模块或维修继电器；3. 检查上位机程序，确保控制指令正常下发；4. 断开负载，等待模块保护复位后重新测试，若反复触发保护需检查负载故障 |
通信故障（通信灯闪烁或常灭） | 1. 通信电缆接触不良或断线；2. 通信参数（如IP地址、波特率）配置错误；3. 通信接口损坏；4. 上位机通信模块故障 | 1. 重新插拔通信电缆，检查电缆完整性，必要时更换电缆；2. 对照系统要求重新配置模块通信参数，确保与上位机一致；3. 更换备用模块测试通信接口，损坏则维修或更换；4. 检查上位机通信模块状态，必要时重启或更换 |
模块故障灯常亮 | 1. 模块内部电路故障；2. 输入/输出通道存在严重异常（如短路）；3. 模块未完成初始化 | 1. 记录故障代码（通过上位机查看），联系ABB技术支持进行维修；2. 逐一断开输入/输出通道接线，排查是否存在短路通道，排除故障后重启模块；3. 检查模块供电和通信是否正常，重启模块完成初始化 |
