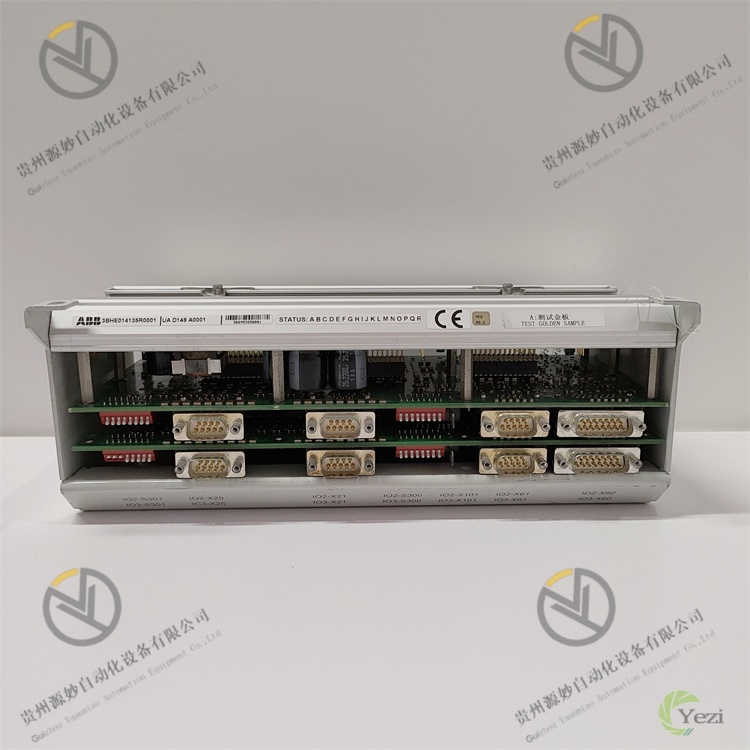

ABB UAD149A0001 3BHE014135R0001

一、概述

二、技术参数

三、功能特点

• 高精度信号处理能力：采用ABB自主研发的16位高精度AD/DA转换芯片，配合专用信号调理电路，实现模拟量输入±0.05% FS、输出±0.1% FS的高精度指标。同时具备自动零点校准和增益校准功能，可通过上位机软件一键完成校准，长期运行精度稳定性优异。
• 强化抗干扰设计：输入/输出通道与电源、通信回路之间采用三重光电隔离技术，隔离电压≥3000V AC，有效抑制工业现场电磁干扰（EMI）和射频干扰（RFI）。电源端集成浪涌抑制器，可抵御±2kV瞬态过电压冲击，保障模块在复杂电磁环境下稳定运行。
• 灵活的信号适配性：模拟量输入通道支持两线制/四线制变送器自适应供电，无需手动切换跳线；数字量输入支持PNP/NPN信号类型软件配置，兼容不同品牌传感器；模拟量输出可通过软件设置量程范围（如0-20mA、0-10V等），提升与现场设备的适配性。
• 全面的自诊断与保护功能：模块内置实时自诊断模块，可监测电源异常、通道断线、过载、芯片故障等多种故障类型，通过面板LED指示灯（电源、运行、故障、通信）和通信报文双重反馈故障信息。数字量输出通道具备过流、过温保护，模拟量通道具备短路保护，避免模块损坏。
• 便捷的集成与维护：支持热插拔功能（需在系统允许状态下操作），更换模块无需中断控制系统运行；通过ABB Control Builder或第三方组态软件可实现参数配置、校准、故障查询等远程操作；面板清晰标注通道编号和状态指示灯，便于现场快速排查问题。
• 高可靠性冗余设计：模块关键电路采用冗余备份设计，电源输入回路具备反接保护功能，通信接口支持双链路冗余（部分型号），平均无故障工作时间（MTBF）≥15万小时，满足工业级长周期运行需求。

四、工作原理

1. 信号采集阶段：现场设备信号分为模拟量和数字量两类。模拟量信号（如压力、温度变送器输出的4-20mA信号）接入AI通道后，经信号调理电路进行滤波、放大和隔离处理，去除噪声干扰后送入AD转换芯片，将模拟信号转换为16位数字信号；数字量信号（如限位开关的通断信号）接入DI通道后，经光电隔离和电平转换，转换为模块核心处理器可识别的逻辑电平信号。
2. 信号处理阶段：核心处理器（基于ARM架构的高性能MCU）接收采集到的数字信号后，执行三项关键操作：一是通过校准算法修正信号误差，确保数据精度；二是对信号进行逻辑判断（如数字量信号的高低电平识别、模拟量信号的超量程判断）；三是将处理后的数据按照通信协议（如Modbus-TCP）进行封装，准备上传至上位控制系统。
3. 数据传输阶段：模块通过以太网或PROFIBUS接口与上位控制系统（如ABB AC800M控制器）建立通信连接，将处理后的现场数据实时上传。同时，接收上位系统下发的控制指令和参数配置信息（如AO通道输出值、DI通道触发阈值等），并存储至内部寄存器中。
4. 控制输出阶段：核心处理器解析上位系统下发的控制指令后，驱动相应输出通道动作。对于AO通道，处理器将数字控制信号送入DA转换芯片，转换为设定的模拟量电流信号（如4-20mA）输出至执行器（如调节阀）；对于DO通道，处理器输出逻辑电平信号驱动晶体管导通或截止，实现对现场设备（如水泵）的启停控制。输出过程中，模块实时采集输出信号状态并反馈至上位系统，形成闭环控制。
5. 自诊断与保护阶段：整个工作过程中，自诊断模块持续监测电源电压、通道信号、通信状态及芯片温度等关键参数。当检测到异常（如AI通道断线、DO通道过流）时，立即触发保护机制（如切断DO通道输出），同时通过LED指示灯和通信报文向上位系统发送故障代码，便于快速定位问题。

五、常见故障及解决办法
