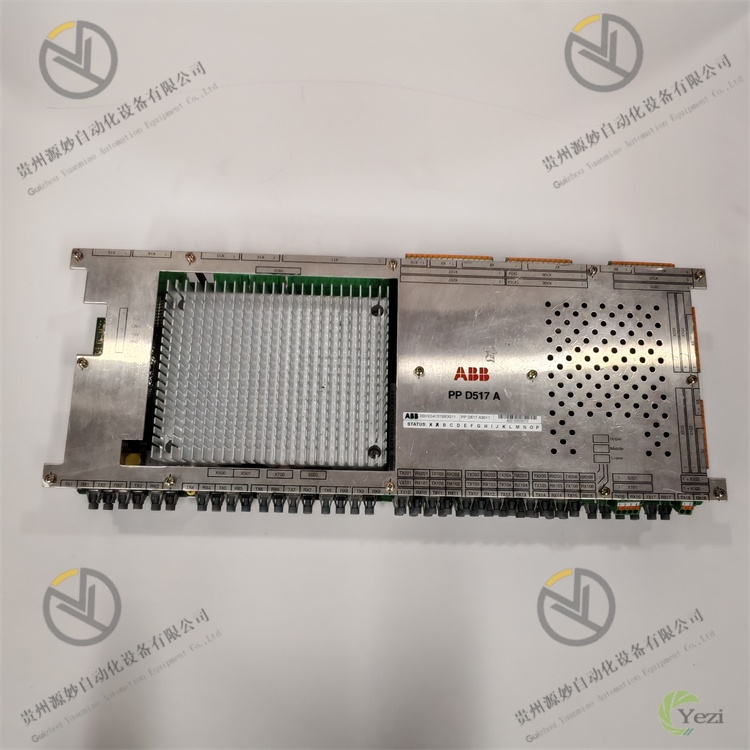

ABB PPD517A3011 3BHE041576R3011

一、概述

二、技术参数

三、功能特点

• 高精度功率调节功能：采用ABB自主研发的空间矢量脉宽调制（SVPWM）技术，配合16位高精度AD/DA转换芯片，实现输出电压、电流及频率的精准调节，调节精度可达±0.5%。模块支持恒压、恒流、恒功率三种控制模式，可通过上位机软件或硬件拨码开关灵活切换，适配加热设备、电机驱动等不同场景的功率控制需求。
• 多维度实时检测能力：内置高精度电压、电流传感器及温度检测元件，可实时采集输出侧的三相电压、三相电流、功率因数、有功功率、无功功率及模块自身温度等关键参数，采样速率高达1kHz，确保数据实时性。检测数据可通过通信接口上传至上位系统，也可通过模块自带的LCD显示屏本地查看，便于运维人员实时掌握设备运行状态。
• 全方位故障保护机制：具备过流、过压、欠压、短路、过热、缺相、功率因数过低等多重保护功能。当检测到故障时，模块可在微秒级时间内切断功率输出，同时通过继电器触点输出故障信号，并在LCD屏显示故障代码。其中，短路保护采用快速熔断器与电子保护双重设计，可有效抵御瞬时短路冲击，保护功率器件不受损坏。
• 灵活的控制与通信能力：支持模拟量控制（4-20mA、0-10V）和数字量控制（RS485、CANopen）两种方式，可直接接入PLC、DCS等控制系统。通信方面，兼容Modbus-RTU、CANopen等工业通信协议，可实现远程参数配置、控制指令下发、故障信息读取等功能。模块自带的LCD显示屏与操作按键，支持本地参数设置与故障查询，无需依赖上位系统，提升调试便利性。
• 高可靠性与耐用性设计：功率输出部分采用进口IGBT功率器件，具备开关速度快、损耗低、抗冲击能力强等特点；控制电路与功率电路之间采用3000V AC光电隔离设计，有效抑制电磁干扰；模块内部集成高效散热风扇与散热鳍片，采用智能温控策略，根据模块温度自动调节风扇转速，确保模块在高负载下稳定散热。平均无故障工作时间（MTBF）≥8万小时，满足工业级长周期运行需求。
• 便捷的运维与诊断功能：模块具备完善的自诊断功能，可实时监测功率器件、传感器、通信接口等关键部件状态，当出现异常时自动记录故障信息（包括故障类型、发生时间、故障时参数），便于运维人员追溯故障原因。支持在线固件升级，可通过通信接口远程更新模块程序，无需拆卸设备，降低维护成本。

四、工作原理

1. 控制信号接收与解析阶段：模块通过控制接口接收上位控制系统（如PLC、DCS）下发的控制信号，分为模拟量信号（4-20mA或0-10V）和数字量信号（通信指令）两类。模拟量信号经信号调理电路滤波、放大后，由AD转换芯片转换为数字信号；数字量信号经通信接口解析后提取控制指令（如目标输出电压、控制模式选择），两类信号最终传输至模块核心控制单元（基于DSP的高性能处理器）。
2. 运行参数检测阶段：核心控制单元驱动电压、电流传感器实时采集输出侧的三相电压、三相电流信号，同时通过温度传感器采集模块内部功率器件的温度数据。采集到的模拟信号经隔离、放大后转换为数字信号，由控制单元进行数据处理，计算出功率因数、有功功率、无功功率等衍生参数，并将所有检测数据与预设阈值（如过流阈值、过热阈值）进行对比，判断运行状态是否正常。
3. 功率调节与输出阶段：控制单元根据接收的控制指令和检测到的运行参数，通过空间矢量脉宽调制（SVPWM）算法生成PWM控制信号，驱动模块内部的IGBT功率桥臂动作。IGBT桥臂将输入的三相AC 380V电源转换为可调节的三相交流电压，通过输出端子输送至负载设备（如电机、加热炉）。在调节过程中，控制单元采用闭环反馈控制策略，将检测到的实际输出参数与目标参数进行对比，实时修正PWM信号的占空比，确保输出功率精准匹配控制指令要求。
4. 故障保护与处理阶段：若检测到运行参数超出预设阈值（如输出电流达到额定值的120%），控制单元立即触发保护机制：一是快速切断IGBT功率桥臂的驱动信号，停止功率输出，避免故障扩大；二是驱动故障指示灯亮起，在LCD屏显示故障代码，并通过继电器触点或通信接口向上位系统发送故障信号；三是记录故障信息至内部存储器，便于后续查询。故障排除后，需通过手动复位或远程指令复位模块，方可重新启动运行。
5. 状态反馈阶段：控制单元将实时检测到的输出电压、电流、功率、温度及运行状态（正常/故障）等参数，通过两种方式反馈：一是通过通信接口上传至上位控制系统，实现远程监控；二是在模块自带的LCD显示屏上实时显示，同时通过指示灯直观反馈运行状态（电源灯、运行灯、故障灯），便于本地运维人员查看。
