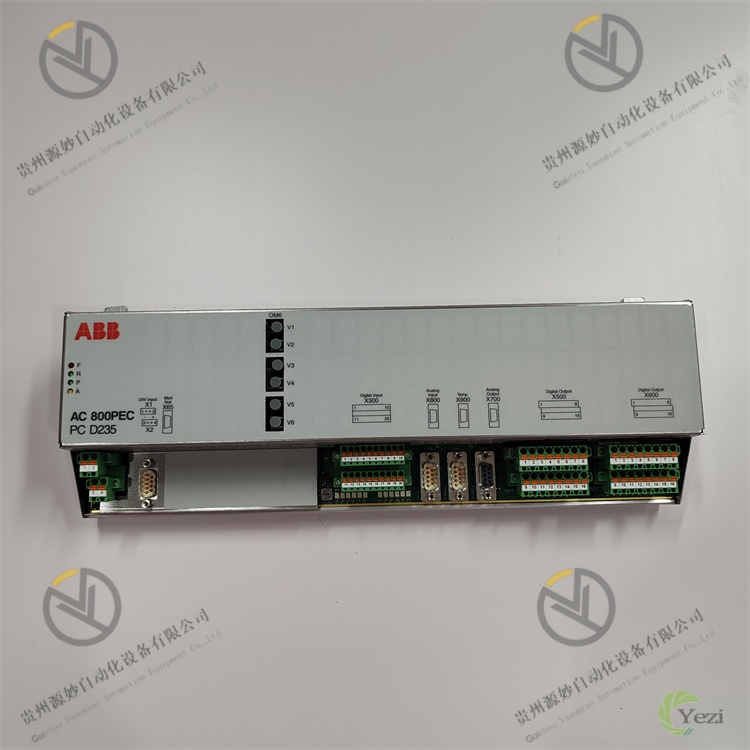

ABB PCD235C101 3BHE057901R0101

一、概述

二、技术参数

三、功能特点

• 超强运算与多任务处理能力：搭载双核工业级CPU，采用优先级调度机制，可同时处理逻辑控制、数据采集、通信交互、故障诊断等多项任务，且不同任务间互不干扰。100万条/秒的逻辑运算速度及海量I/O点处理能力，能轻松应对大型火电、化工等场景的复杂控制需求，保障控制指令的实时响应。
• 多重冗余与高可靠性设计：支持CPU 1+1热备冗余，主备CPU实时同步程序与数据，当主CPU出现故障时，备CPU可在10ms内无缝切换，确保控制流程不中断；同时具备电源冗余、通信冗余功能，关键电路采用军工级元器件，平均无故障工作时间（MTBF）≥20万小时，满足关键工业场景的高可靠性要求。
• 灵活的系统组态与扩展能力：兼容ABB Symphony Plus系列全系列I/O模块（如模拟量输入/输出模块、数字量输入/输出模块），通过本地总线接口可最多扩展32个I/O模块，适配不同规模的控制系统；支持ABB Control Builder M组态软件，提供图形化编程界面（如功能块图FBD、梯形图LD），便于工程师快速完成控制逻辑设计与系统组态。
• 全面的通信与互联能力：集成多种工业通信接口，支持PROFINET、Modbus-TCP、PROFIBUS-DP等主流工业通信协议，可实现与现场I/O设备、上位监控系统（如ABB OPC Server）、第三方控制系统的互联互通。千兆以太网接口保障高速数据传输，满足大规模数据交互需求，同时支持通信冗余，提升通信链路可靠性。
• 完善的故障诊断与运维功能：内置高精度故障诊断模块，可实时监测CPU运行状态、内存使用率、通信链路、电源状态、I/O模块连接状态等关键参数，通过面板LED指示灯（电源、运行、冗余、故障）和通信报文向上位系统反馈故障信息，并提供详细故障代码；支持通过USB或以太网接口进行在线调试、程序下载与升级，无需拆卸模块，大幅提升运维便利性。
• 数据安全与抗干扰能力：程序存储器采用加密存储技术，防止控制逻辑被非法篡改；模块内部采用多层电磁屏蔽设计，输入/输出信号与通信回路具备3000V AC光电隔离能力，可有效抵御工业现场的电磁干扰、浪涌冲击等干扰因素，保障数据传输与运算的稳定性；关键数据存储于FRAM中，掉电后可长期留存，避免数据丢失。

四、工作原理

1. 系统初始化阶段：模块上电后，首先执行自检程序，对CPU、内存、接口、冗余单元等关键部件进行状态检测，若检测正常，运行灯常亮；若存在故障，故障灯亮并记录故障代码。自检通过后，从Flash存储器中加载控制程序（由工程师通过组态软件编写），并初始化通信参数、I/O接口参数、冗余配置等系统参数，完成初始化后进入运行状态。
2. 数据采集与交互阶段：CPU通过本地总线接口与扩展I/O模块建立通信，实时采集现场传感器传来的模拟量（如温度、压力）和数字量（如开关状态）数据，经信号隔离与预处理后存储至数据存储器；同时，通过以太网、PROFIBUS等通信接口与上位监控系统、其他CPU模块进行数据交互，接收上位系统下发的控制指令（如设定值调整），并同步冗余CPU的数据（如主备CPU数据同步）。
3. 逻辑运算阶段：这是CPU模块的核心工作阶段，主CPU按照控制程序中的逻辑关系（如功能块图、梯形图定义的逻辑）对采集到的数据进行运算处理。例如，根据采集到的锅炉蒸汽压力数据与设定值进行比较，通过PID算法计算出调节阀的开度控制量；同时，协处理器并行处理通信数据解析、I/O数据预处理等辅助任务，提升整体运算效率。运算完成后，生成控制指令并存储至输出缓冲区。
4. 控制输出与执行阶段：CPU从输出缓冲区中提取控制指令，通过本地总线接口下发至对应的I/O输出模块，由I/O模块将数字控制信号转换为模拟量或开关量信号，驱动现场执行器（如调节阀、水泵）动作，实现对工业流程的精准控制。同时，CPU实时采集执行器的反馈信号，用于后续逻辑运算的修正，形成闭环控制。
5. 冗余控制与故障处理阶段：在运行过程中，冗余管理单元实时监测主备CPU的运行状态，主CPU通过专用冗余链路向备CPU同步程序、数据和运行状态。当主CPU出现故障（如硬件故障、通信中断）时，冗余管理单元立即触发切换机制，备CPU在10ms内接管控制权限，继续执行控制程序，确保控制流程不中断。同时，故障处理模块记录故障信息并向上位系统上报，便于工程师排查。

五、常见故障及解决办法
