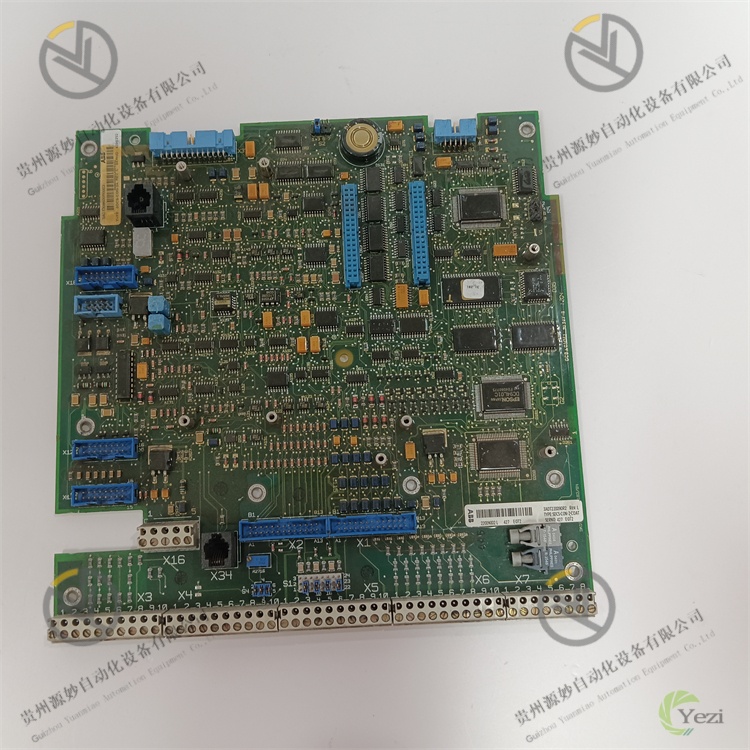

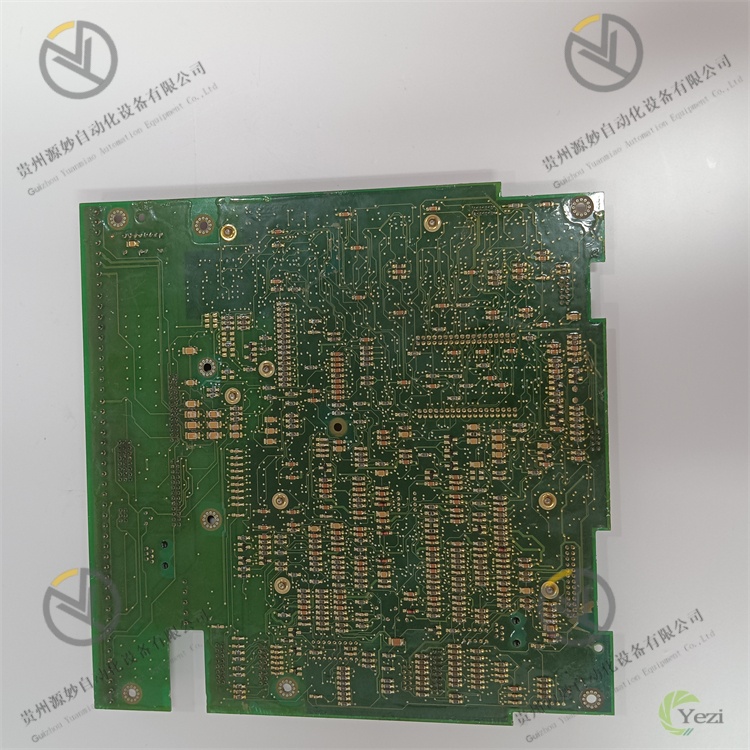

ABB SDCS-CON-2-COAAT 3ADT220090R2

一、概述

二、技术参数

三、功能特点

• 多协议兼容与灵活转换：集成PROFIBUS DP-V1、Modbus RTU/TCP、EtherNet/IP、DeviceNet等主流工业通信协议，用户可通过固件配置工具根据控制系统需求切换协议类型，无需更换硬件模块。具备协议双向转换功能，例如可将PROFIBUS DP信号转换为EtherNet/IP信号，实现不同通信架构的设备间数据交互，大幅简化异构工业网络的集成难度。双独立通信端口支持同时运行不同协议，提升通信系统的冗余性与灵活性。
• 高速通信与实时控制：通信端口支持最高100Mbps以太网传输速率与12Mbps PROFIBUS DP传输速率，数据传输延迟≤1ms，可实时传输变频器运行参数（如转速、电流、电压）与控制指令（如启停、调速），满足冶金轧机、矿山提升机等对实时性要求严苛的传动场景。支持1000点I/O数据映射功能，可将变频器内部参数直接映射到上位系统，减少数据处理时间，提升控制响应速度。
• 多轴协同与自定义控制逻辑：支持单轴独立控制或双轴协同控制模式，在双轴模式下可实现主从控制、同步运行等复杂传动逻辑，适配造纸机卷取、港口起重机起升与变幅等多电机联动场景。内置PLC功能，支持PLCopen兼容功能块编程，用户可通过Control Builder软件拖拽功能块搭建自定义控制逻辑（如PID调速、顺序控制），无需依赖上位PLC，降低系统硬件成本。最小控制运算周期达1ms，保障控制逻辑的精准执行。
• 多重隔离与强抗干扰设计：采用“通信端口-内部电路”光电隔离与“电源-信号电路”电容隔离双重隔离方案，隔离电压达2500V AC，有效阻断变频器运行过程中产生的强电磁干扰对通信信号的影响。通信端口配备浪涌抑制电路与静电防护电路，可抵御±2kV浪涌冲击与±15kV静电放电，符合EN 61800-3电磁兼容标准，在多变频器集中安装的强干扰环境下仍能保持通信稳定。
• 完善的自诊断与故障预警：具备全维度诊断功能，可实时监测通信端口状态（如断线、总线冲突）、协议运行状态、电源电压、模块内部电路故障及与变频器的通信链路状态。当检测到通信中断、协议异常或参数配置错误时，立即生成故障代码（含故障类型与位置），通过通信端口上传至上位系统，并点亮模块面板对应故障指示灯。支持在线故障排查功能，通过调试接口可读取历史故障记录，辅助运维人员快速定位问题。
• 无缝系统集成与便捷运维：作为ACS 800系列变频器标准模块，可直接插入变频器机架插槽，通过背板总线自动完成供电、通信与地址分配，无需额外接线或适配装置。支持通过通信端口在线升级固件与参数配置，无需拆卸模块，简化运维流程。配合ABB DriveCom软件提供图形化监控界面，可实时查看模块运行状态、通信数据与故障信息，支持参数批量下载与备份，提升运维效率。
• 宽温耐环境与高可靠性：采用工业级高稳定性元器件与强化PCB布局，工作温度范围覆盖-10℃-60℃，可适应冶金车间高温环境与北方冬季户外控制柜等严苛场景。具备过压、过流保护功能，当供电电压超出24V±10%时自动触发保护，避免模块损坏。平均无故障工作时间（MTBF）≥20万小时，满足工业级长周期连续运行需求。

四、工作原理

1. 初始化与协议配置阶段：模块插入ACS 800变频器插槽后，通过背板总线获取DC 24V供电，自动与变频器进行初始化握手，建立内部通信链路。用户通过编程软件或调试接口配置模块通信协议（如选择PROFIBUS DP或EtherNet/IP）、通信参数（如总线速率、IP地址、从站地址）及控制模式（单轴/双轴控制）。配置完成后，模块加载协议栈与控制逻辑程序，进入就绪状态。
2. 通信数据接收与解析阶段：上位控制系统通过通信端口发送控制指令（如启停指令、目标转速），模块通信接口接收数据后，经隔离电路传输至协议解析单元。协议解析单元根据配置的协议类型对数据进行解码，提取有效控制指令，并对指令合法性进行校验（如转速指令是否在变频器额定范围内）。若指令合法则传输至数据处理单元，若非法则生成故障信息并反馈至上位系统。
3. 控制运算与指令生成阶段：数据处理单元将合法控制指令与变频器实时运行参数（如当前转速、电流）传入内置PLC单元，PLC单元根据用户自定义控制逻辑（如PID调速算法）进行运算。在双轴协同模式下，还需接收从轴变频器运行参数，进行同步运算处理，生成主从轴协同控制指令。运算完成后，生成变频器可识别的内部控制信号（如PWM调制信号参数），传输至变频器驱动单元。
4. 运行参数反馈与通信阶段：变频器驱动单元执行控制指令后，将实时运行参数（如转速、电流、电压、故障状态）通过背板总线传输至模块数据处理单元。数据处理单元对参数进行整理与格式转换，由协议编码单元按照配置的通信协议对参数进行编码，生成符合协议规范的反馈数据。反馈数据经隔离电路传输至通信接口，最终上传至上位控制系统，实现数据闭环交互。
5. 诊断与故障处理阶段：模块微处理器实时执行自诊断程序，监测通信端口信号质量、协议运行状态、电源电压及与变频器的链路状态。若检测到通信断线（如总线电阻异常）、协议冲突（如地址重复）或内部电路故障，立即触发故障处理机制：生成故障代码并存储历史记录，通过通信端口上传故障信息，点亮面板故障指示灯；同时根据故障类型执行保护动作（如暂停控制指令输出、维持当前运行状态），避免故障扩大，保障传动系统安全。

五、常见故障及解决办法
