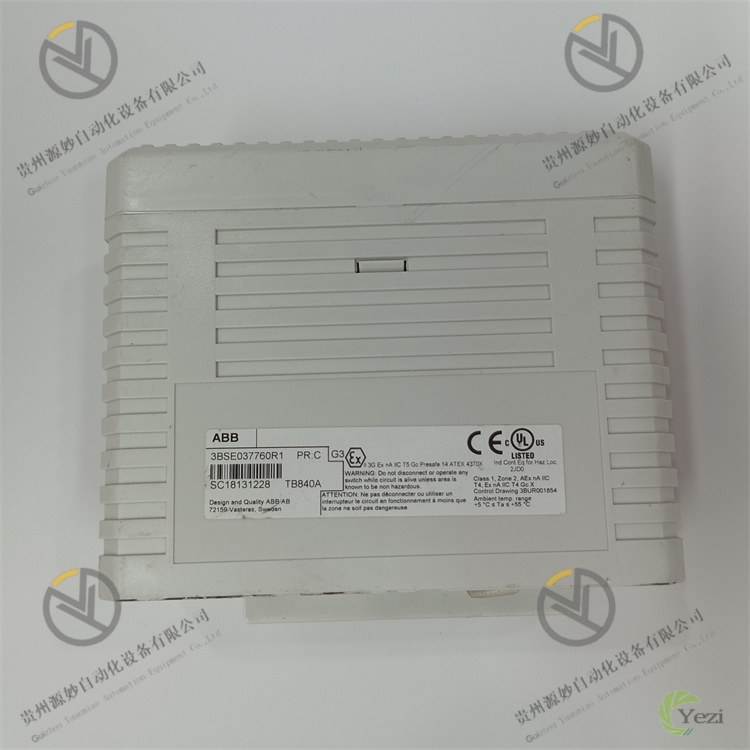

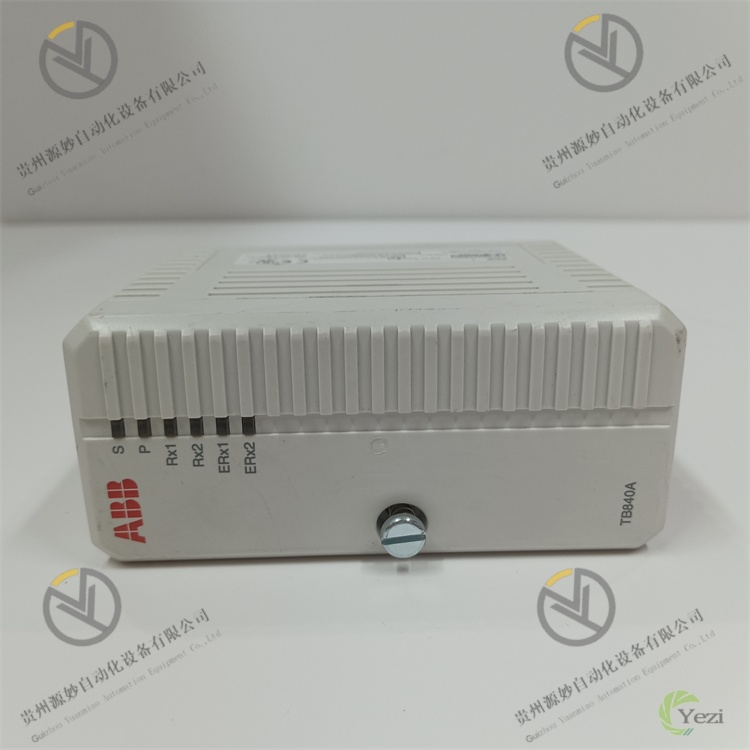

ABB TB840A 3BSE037760R1
一、概述
ABB TB840A 3BSE037760R1是一款工业级高密度端子底座模块，隶属于ABB AC 800M系列PLC的核心辅助组件，专为工业控制系统中I/O模块的接线、信号转接及安装固定设计。该模块作为I/O模块与现场设备之间的物理连接枢纽，提供标准化的接线端子、模块固定结构及信号传导通道，同时具备防误接、抗干扰及便捷维护等特性，保障控制系统信号传输的可靠性与安装运维的高效性。其广泛应用于石油化工、电力能源、冶金冶炼、市政工程、汽车制造等采用AC 800M系列PLC的工业自动化领域。
产品采用模块化与标准化设计，适配AC 800M系列多种I/O模块（如模拟量输入/输出模块、数字量输入/输出模块），具备接线密度高、安装便捷、兼容性强等优势。通过与对应I/O模块组合使用，可实现现场信号的规范接入与可靠传导，为工业控制系统的布线规范化、维护便捷化提供基础保障。
二、技术参数
参数类别 | 具体规格 | 说明 |
|---|
基本配置 | 适配模块：ABB AC 800M系列I/O模块（如AI840、AO840、DI840、DO840）；端子数量：40个接线端子；端子排列：双列排布，每列20个；连接方式：螺丝压接 | 适配AC 800M系列主流I/O模块，高端子密度减少安装空间，螺丝压接确保接线牢固 |
端子电气参数 | 额定电压：AC/DC 600V；额定电流：10A（单端子）；导线规格：0.5mm²-2.5mm²（单股/多股）；绝缘电阻：≥100MΩ（500V DC时）；接触电阻：≤10mΩ | 宽电压适配多种信号类型，大电流承载满足功率信号传输，兼容不同规格导线提升适配性 |
抗干扰与防护 | 绝缘强度：2500V AC（端子间、端子与地之间），持续1分钟；抗振动：10-500Hz，1.5g（峰峰值）；抗冲击：10g（11ms，半正弦波）；防护等级：IP20（安装后） | 高绝缘强度保障电气安全，抗振动冲击适配工业现场环境，IP20防护防止异物侵入 |
机械与安装参数 | 尺寸：100mm×160mm×30mm（长×宽×高）；安装方式：35mm DIN导轨安装；固定方式：模块卡扣+导轨锁扣；重量：约200g；颜色：灰色（工业标准色） | 标准DIN导轨安装简化机柜布局，双重固定确保安装牢固，轻量化设计减少机柜负载 |
环境参数 | 工作温度：-20℃-60℃；存储温度：-40℃-85℃；相对湿度：5%-95%（无凝露）；耐腐蚀性：符合IEC 60068-2-60标准（盐雾测试） | 宽温设计适配高低温场景，耐腐蚀性满足化工、海洋等恶劣环境需求 |
| 模块接口：与AC 800M I/O模块金手指完美适配；信号类型：支持模拟量（4-20mA、0-10V）、数字量（24V DC）、功率信号（AC 220V）传导；标识方式：端子编号清晰刻印，支持定制标识牌 | 无缝适配AC 800M I/O模块，多信号类型传导满足多样化需求，清晰标识便于布线与维护 |
三、功能特点
- 高兼容性与广泛适配：作为AC 800M系列I/O模块的专用端子底座，与该系列AI840、AO840、DI840、DO840等主流I/O模块实现机械与电气无缝适配，模块通过金手指与底座精准对接，无需额外接线即可实现信号传导。底座端子设计兼容模拟量、数字量、功率信号等多种信号类型，可满足不同I/O模块的接线需求，减少底座型号储备，降低库存成本。
- 高密度端子与规范布线：集成40个接线端子，采用双列对称排布设计，在100mm×160mm的小巧尺寸内实现高密度接线，大幅减少机柜内安装空间占用。端子编号清晰刻印于底座表面，配合可定制的标识牌，可明确标注每路端子对应的现场设备与信号类型，实现布线规范化，便于后期运维人员快速识别与排查线路问题。
- 可靠接线与电气安全：采用螺丝压接式端子设计，螺丝材质为高强度铜合金，配合防松结构，可确保导线与端子紧密接触，接触电阻≤10mΩ，有效避免因接触不良导致的信号衰减或发热问题。端子间及端子与地之间绝缘强度达2500V AC，绝缘电阻≥100MΩ，可有效防止漏电或短路事故，保障操作人员与设备安全。单端子额定电流达10A，可承载功率型信号传输需求。
- 便捷安装与维护：支持35mm标准DIN导轨安装，通过导轨锁扣实现快速固定，安装过程无需钻孔，大幅提升机柜布线效率。I/O模块与底座采用卡扣式连接，轻轻按压即可完成模块固定，拆卸时只需拨动卡扣即可取下模块，便于模块的更换与维护。底座预留足够的接线操作空间，即使在密集安装环境下，也能轻松完成导线的插拔与螺丝紧固。
- 抗干扰与环境适应性：采用强化绝缘设计与优质工程塑料外壳，绝缘性能优异，可有效阻断不同端子间的信号串扰，保障信号传输的稳定性。产品通过严格的抗振动与抗冲击测试，在10-500Hz、1.5g振动环境下仍能保持安装牢固与接触可靠。宽温工作范围（-20℃-60℃）与耐盐雾腐蚀特性，使其可适应高温车间、寒冷户外、化工腐蚀等多种严苛工业环境。
- 模块化组合与扩展灵活：多个TB840A底座可通过DIN导轨串联安装，配合AC 800M系列I/O模块形成标准化的I/O接线单元，便于根据控制系统规模灵活扩展接线容量。底座与I/O模块的组合方式支持“一底座一模块”的独立配置，当某一路I/O模块出现故障时，可单独拆卸更换，不影响其他模块的正常运行，提升系统维护的灵活性与效率。
四、工作原理
ABB TB840A 3BSE037760R1端子底座模块的核心工作原理是作为I/O模块与现场设备之间的物理连接与信号传导媒介，通过“机械对接-导线固定-信号传导”的流程，实现现场信号与I/O模块的可靠交互，具体如下：
- 安装与模块对接阶段：首先将TB840A底座通过锁扣固定在35mm DIN导轨上，根据机柜布线规划调整底座位置并锁紧导轨锁扣，确保底座安装牢固。随后将AC 800M系列I/O模块（如DI840数字量输入模块）对准底座的定位卡槽，垂直向下按压模块，直至模块卡扣与底座锁定，此时模块底部的金手指与底座内部的导电触点完全接触，建立I/O模块与底座之间的电气连接通道。
- 现场信号接入阶段：根据I/O模块的信号类型与端子定义，将现场设备导线（如传感器信号线、执行器控制线）剥去适当长度绝缘层（约4mm），插入对应编号的接线端子孔中。使用专用螺丝刀紧固端子螺丝，螺丝压接导线时产生足够的压力，使导线与端子铜芯紧密贴合，形成低电阻的电气连接。对于多股导线，可通过线鼻子预处理后再接入端子，确保连接可靠性。
- 信号传导阶段：现场设备输出的信号（如模拟量传感器的4-20mA电流信号、数字量按钮的通断信号）通过导线传输至底座端子，经端子内部的导电结构传导至底座与I/O模块对接的导电触点，再通过I/O模块的金手指传入模块内部的信号处理电路。反之，I/O模块输出的控制信号（如AO模块的控制电流、DO模块的开关信号）经金手指、底座导电触点、端子传导至导线，最终传输至现场执行器，实现信号的双向可靠传导。
- 机械防护与信号保障阶段：底座外壳采用阻燃工程塑料材质，具备良好的绝缘性能，可防止操作人员意外接触带电端子引发安全事故。端子间的绝缘隔栏有效隔离不同回路的导线，避免导线交叉接触导致短路。在振动或冲击环境下，底座的导轨锁扣与模块卡扣双重固定结构确保模块与底座、导线与端子的连接不松动，保障信号传导的连续性与稳定性，避免因机械松动导致的信号中断或误触发。
五、常见故障及解决办法
故障现象 | 可能原因 | 解决办法 |
|---|
I/O模块与底座对接后无信号 | 1. 模块未完全扣合，金手指与底座触点接触不良；2. 底座内部导电触点氧化或污染；3. 模块金手指损坏或氧化；4. 底座与导轨接触不良（接地不良） | 1. 取下模块重新对准卡槽按压，确保卡扣完全锁定；2. 用无水酒精擦拭底座触点，去除氧化层与污染物；3. 检查模块金手指，若损坏需更换模块，氧化则用细砂纸轻轻打磨；4. 检查底座导轨连接，确保接地导线可靠连接 |
某一路端子信号中断或衰减 | 1. 导线与端子连接松动或未压紧；2. 导线绝缘层剥除不足，未与端子铜芯接触；3. 端子螺丝滑丝或损坏；4. 导线内部断线（外观无明显破损） | 1. 用螺丝刀重新紧固端子螺丝，确保压力足够；2. 重新剥除导线绝缘层（长度4mm左右），重新接入端子并紧固；3. 更换损坏的端子（需专业工具）或整个底座；4. 用万用表测量导线通断，更换断线导线 |
端子间短路，引发设备跳闸 | 1. 导线绝缘层破损，导致相邻端子导线接触；2. 接线时导线金属部分外露过长，触碰相邻端子；3. 端子间落入金属异物（如铜屑、螺丝）；4. 底座绝缘隔栏损坏 | 1. 断电后检查导线绝缘层，更换破损导线并重新接线；2. 修剪导线外露金属部分，确保仅插入端子孔内的部分无绝缘；3. 清理底座端子间的金属异物，可用压缩空气吹扫；4. 更换绝缘隔栏损坏的底座，避免继续使用 |
底座安装后松动，易移位 | 1. 导轨锁扣未完全锁紧；2. DIN导轨型号不匹配（非35mm标准导轨）；3. 导轨表面有油污或杂质，导致底座打滑；4. 多个底座密集安装时挤压变形 | 1. 按压底座侧面的导轨锁扣，直至听到“咔嗒”锁紧声；2. 更换为35mm标准DIN导轨；3. 清洁导轨表面油污与杂质，必要时涂抹少量防滑剂；4. 调整底座安装间距，避免过度挤压，更换变形的底座 |
端子螺丝无法紧固或滑丝 | 1. 使用了规格不匹配的螺丝刀（如一字螺丝刀用于十字螺丝）；2. 螺丝多次拆卸后螺纹磨损；3. 紧固时用力过大导致螺丝断裂；4. 端子内部螺纹损坏 | 1. 更换与螺丝匹配的专用螺丝刀（建议使用ABB原厂工具）；2. 更换磨损的螺丝（需匹配相同规格的铜合金螺丝）；3. 断裂螺丝需用取丝器取出，更换新螺丝；4. 端子螺纹损坏时需更换整个底座 |
