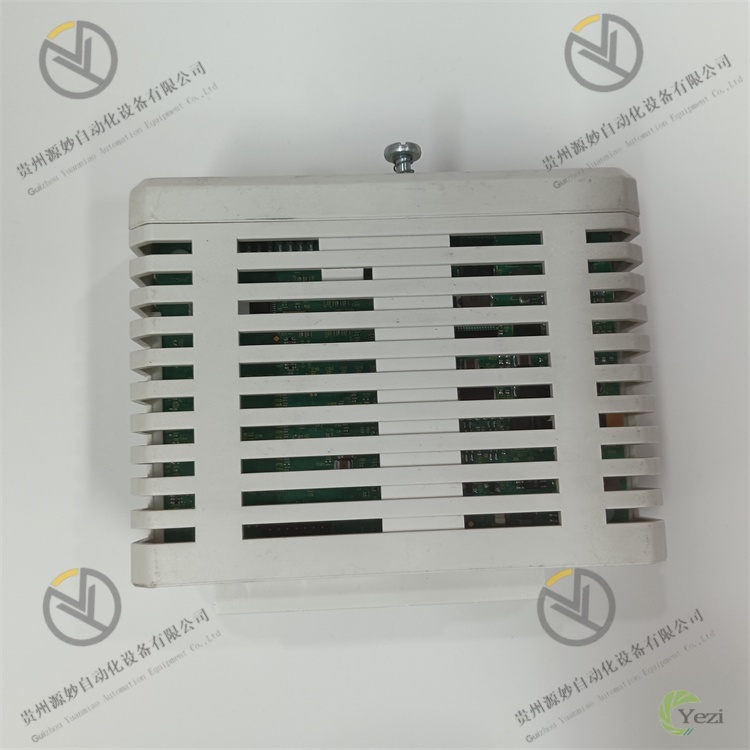

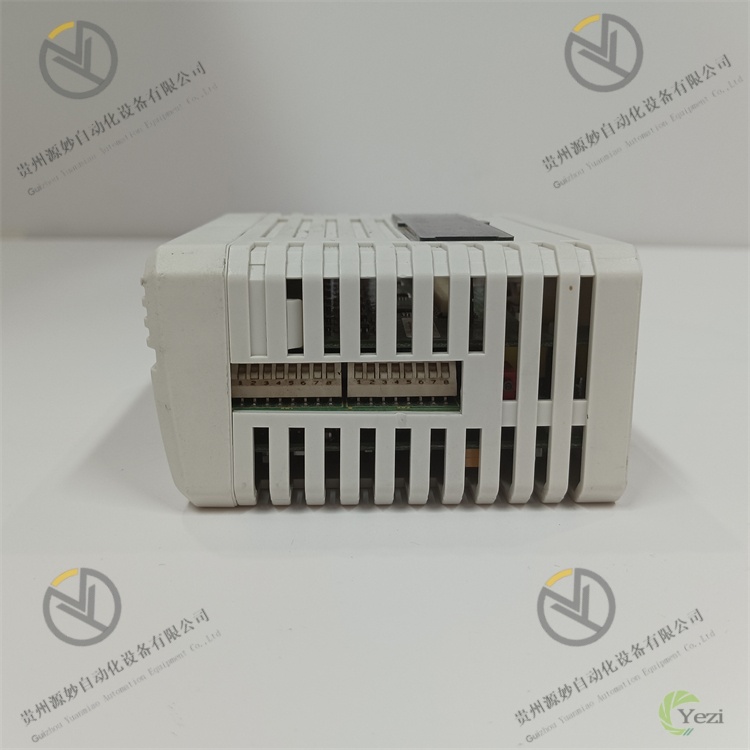

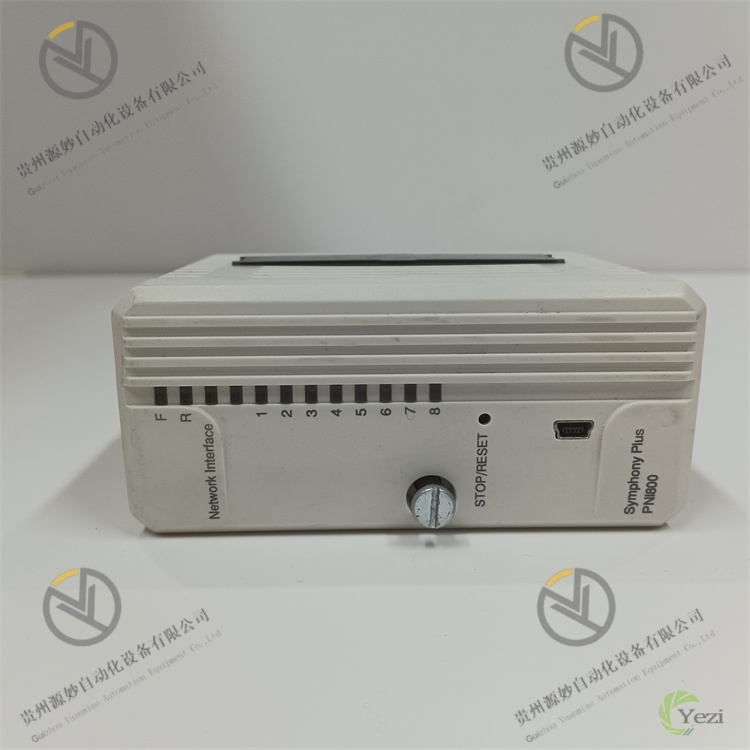

ABB PNI800A

一、概述

二、技术参数

三、功能特点

• 多信号兼容与灵活配置：单模块即可兼容热电偶、热电阻、标准模拟量（电流/电压）等多种信号类型，8路通道可独立配置信号模式，例如1-4通道配置为Pt100热电阻输入监测温度，5-8通道配置为4-20mA电流输入监测压力，无需更换模块即可满足多样化采集需求。通过Control Builder M软件可直观配置信号类型、采样速率、滤波参数等，无需硬件跳线，配置效率大幅提升。
• 高精度采集与稳定传输：采用16位A/D转换芯片与高精度信号调理电路，模拟量信号采集精度达±0.05% FS，热电阻测温精度±0.1℃（0-100℃区间），可精准捕捉传感器微小信号变化。支持单通道100Hz高速采样与8通道同步采样，同步采样时各通道时间差≤1μs，可有效监测多参数协同变化的动态工业过程（如化工反应釜温度与压力联动变化）。
• 分组隔离与强抗干扰设计：8路通道分为2组（每组4路），组间采用2500V AC光电隔离，通道与背板总线采用电容隔离，有效阻断不同信号回路间的干扰传导。模块内部集成RC滤波电路、浪涌抑制电路及共模干扰抑制电路，可抵御±2kV浪涌冲击与高频电磁干扰，符合EN 61326-2-3电磁兼容标准，在冶金、化工等强干扰环境下仍能保持采集数据稳定。
• 全面诊断与故障预警：具备通道级全生命周期诊断功能，可实时监测传感器断线、短路、过流及模块内部电路故障（如A/D转换异常、电源故障）。当检测到故障时，立即通过背板总线将故障信息（含通道号、故障类型）上传至PLC主机，同时点亮模块面板对应通道的红色故障指示灯。支持传感器开路检测阈值自定义，适配不同类型传感器的故障判断需求。
• 便捷校准与运维：支持软件在线校准与手动校准两种模式，通过Control Builder M软件可调用校准向导，输入标准信号后自动完成精度校准，无需拆卸模块或使用专用校准设备。模块面板配备通道状态指示灯（绿色常亮表示信号正常，闪烁表示信号超量程），运维人员可直观判断通道运行状态。端子采用弹簧式或螺丝式压接设计，接线牢固且便于拆线维护。
• 无缝集成与系统适配：作为AC 800M系列标准模块，可直接插入系统机架插槽，通过背板总线自动完成供电、通信与地址分配，无需额外接线或适配装置。模块支持与ABB AC 800M系列PLC的所有型号兼容，可融入分布式控制系统（DCS）或PLC控制系统，配合系统实现数据采集、逻辑运算与控制输出的闭环管理。支持固件在线升级，可通过软件更新新增功能或修复漏洞。

四、工作原理

1. 信号接入与预处理阶段：现场传感器（如热电偶、压力变送器）输出的信号通过接线端子接入8路差分输入通道，根据通道配置的信号类型，模块自动切换对应的信号调理电路。热电偶信号接入后，首先经过冷端补偿电路（采用高精度温度传感器实时补偿环境温度对测量的影响）；热电阻信号则通过恒流源激励电路提供稳定电流，确保测量精度；模拟量电流/电压信号则经过限流、稳压保护电路，防止过压过流损坏后续电路。所有信号均需经过RC滤波电路滤除高频干扰。
2. A/D转换阶段：预处理后的模拟信号进入16位A/D转换单元，转换过程由模块内部的同步时钟控制，8通道同步采样时确保各通道信号的采集时间一致性。A/D转换单元将模拟信号转化为数字信号后，通过组间隔离电路传输至模块微处理器，避免不同组间的信号串扰。转换过程中实时进行数据校验，若发现转换数据异常则标记为无效并触发故障诊断程序。
3. 数据处理阶段：微处理器接收A/D转换后的数字信号，首先进行标度转换，将原始数字量转化为实际物理量（如温度℃、压力MPa），转换过程中自动调用预设的传感器非线性修正算法，提升测量精度。同时，微处理器执行故障诊断程序，监测各通道的输入电流、电压及转换数据的合理性（如是否超出预设量程），若检测到异常则生成故障代码。
4. 数据传输与状态反馈阶段：处理后的有效数据与故障信息通过AC 800M背板总线传输至PLC主机，数据存储至主机的输入映像区，供用户程序调用；故障信息则触发主机的报警机制，可通过上位监控系统显示。模块实时接收主机下发的配置指令（如采样速率调整、校准指令），并根据指令调整工作参数。模块面板的状态指示灯根据通道运行状态实时反馈，便于现场运维观察。

五、常见故障及解决办法
