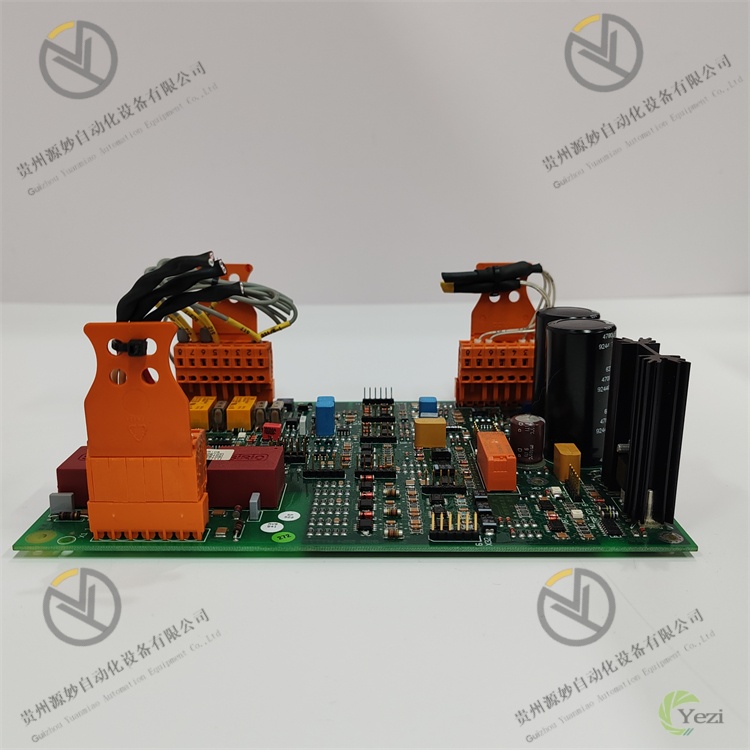

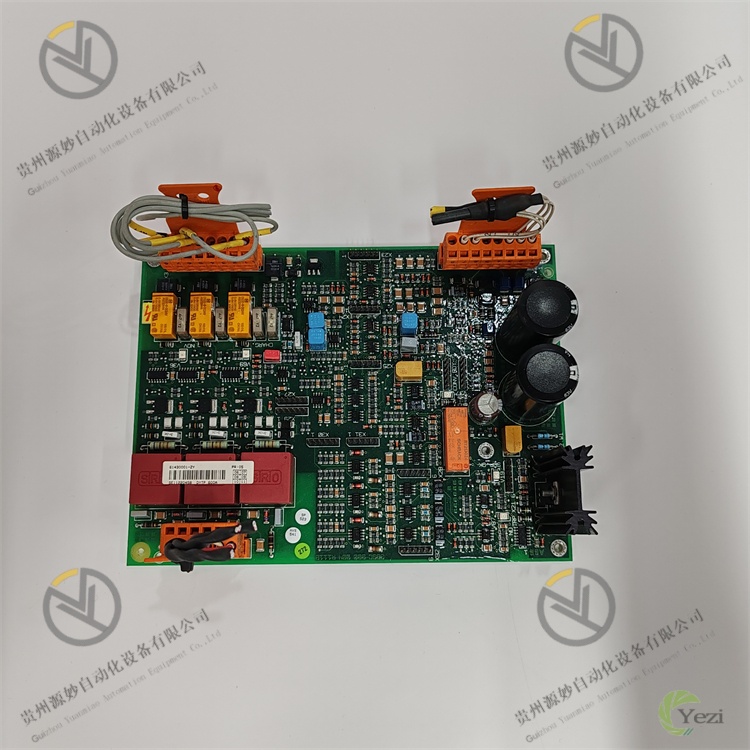

ABB DYTP600A 61430001-ZY
一、概述
ABB DYTP600A 61430001-ZY是一款高可靠性工业级数字量输入模块，隶属于ABB Advant OCS系列控制系统的核心I/O组件，专为工业过程中离散型开关量信号的精准采集与状态监测设计。该模块作为控制系统与现场数字量设备（如限位开关、按钮、接近开关、光电传感器等）之间的关键连接枢纽，可将现场设备的通断状态转化为控制系统可识别的数字信号，为工业流程的顺序控制、安全联锁及设备状态监控提供可靠的数据支撑。其广泛应用于石油化工、电力能源、冶金冶炼、机械制造、汽车装配、市政工程等对数字量信号采集的实时性、稳定性及抗干扰性要求严苛的工业自动化领域。
产品采用模块化设计与工业级强化电路架构，具备多通道高密度、宽电压兼容、强抗干扰能力及完善诊断功能等核心优势。作为Advant OCS系列的标准适配模块，可无缝集成至系统机架，配合ABB Control Builder编程软件实现快速参数配置与故障排查，为复杂工业场景的数字量信号采集环节提供高性价比、高可靠性的解决方案。
二、技术参数
参数类别 | 具体规格 | 说明 |
|---|
通道配置 | 通道数量：32路独立数字量输入；通道类型：源型/漏型可切换（全局配置）；接线方式：双列端子，每路对应独立端子；隔离方式：每8路为一个隔离组，组间光电隔离，通道与背板总线电容隔离 | 高密度通道设计节省机架空间，源漏型切换适配不同类型传感器，分组隔离减少干扰串扰 |
电气性能参数 | 输入电压范围：DC 24V±20%（支持19.2V-28.8V）；输入电流：导通电流3mA-10mA，截止电流≤0.5mA；响应时间：≤1ms（从信号变化到数字量更新）；输入电阻：≥10kΩ（截止状态） | 宽电压范围适配工业供电波动，快速响应时间满足高速控制需求，低截止电流减少误触发 |
信号检测与阈值 | 高电平阈值：≥17V DC；低电平阈值：≤5V DC；滞后电压：≥2V DC；支持干接点/湿接点输入（通过外部供电切换） | 合理阈值设置确保信号识别准确，滞后电压避免高频波动误触发，兼容干湿接点适配不同传感器 |
隔离与抗干扰 | 隔离电压：组间2500V AC（rms），通道与地2000V AC（rms），持续1分钟；抗浪涌：±2kV（IEC 61000-4-5，线对地）；抗电磁干扰：符合EN 61326-2-3标准；静电防护：±15kV（空气放电），±8kV（接触放电） | 多重隔离与防护设计，可抵御工业现场强电磁干扰、浪涌及静电冲击，保障信号稳定 |
兼容性与编程 | 适配系统：ABB Advant OCS系列控制系统；编程软件：ABB Control Builder V8.0及以上；诊断功能：通道级短路、开路检测，电源故障诊断，隔离组故障报警；状态指示：每通道LED指示灯（绿色亮为高电平，灭为低电平） | 与Advant OCS系统无缝兼容，完善诊断功能提升运维效率，LED指示便于现场状态观察 |
环境与物理参数 | 工作温度：-20℃-60℃；存储温度：-40℃-85℃；相对湿度：5%-95%（无凝露）；防护等级：IP20（模块本体）；安装方式：Advant OCS标准机架插槽安装；功耗：≤15W（满载）；重量：约500g | 宽温设计适配高低温工业场景，标准机架安装简化集成，低功耗降低系统能耗 |
三、功能特点
- 高密度通道与灵活配置：单模块集成32路独立数字量输入通道，采用双列端子紧凑布局，在有限的机架空间内实现高密度信号采集，大幅减少机架插槽占用数量，降低系统硬件成本。模块支持源型/漏型全局切换，通过硬件拨码或软件配置即可完成，无需更换模块即可适配NPN型（漏型输出）与PNP型（源型输出）两种常见传感器，同时兼容干接点（如机械开关）与湿接点（如带电源传感器）输入，适配多样化现场设备。
- 宽电压兼容与快速响应：输入电压范围覆盖DC 19.2V-28.8V，可适应工业现场24V电源的波动场景，避免因供电电压不稳定导致的信号采集异常。通道响应时间≤1ms，能够快速捕捉现场设备的状态变化，如高速流水线的限位开关信号、机械臂的动作到位信号等，满足高速顺序控制与安全联锁的实时性需求。导通电流与截止电流的合理设计，既确保传感器驱动可靠，又减少截止状态下的功耗与误触发风险。
- 分组隔离与强抗干扰防护：32路通道分为4个隔离组（每8路一组），组间采用2500V AC光电隔离，通道与背板总线采用电容隔离，有效阻断不同信号回路间的干扰传导，尤其适用于多设备集中接入的复杂场景。模块集成浪涌抑制电路、静电防护电路及电磁屏蔽设计，可抵御±2kV浪涌冲击、±15kV静电放电，符合EN 61326-2-3电磁兼容标准，在变频器、大功率电机集中的强干扰环境下仍能稳定采集信号，无误触发或信号丢失现象。
- 全面诊断与故障预警：具备通道级、隔离组级及系统级三级诊断功能，可实时监测每路通道的短路、开路故障（如传感器接线断线、端子短路），每个隔离组的供电与隔离电路状态，以及模块整体的电源电压与通信链路状态。当检测到故障时，立即通过背板总线将故障信息（含通道号、故障类型）上传至控制系统，触发报警机制，同时模块面板对应通道或隔离组的故障指示灯点亮，便于运维人员快速定位故障点，缩短排查时间。
- 便捷安装与运维：采用Advant OCS标准机架插槽安装，模块插入机架后通过卡扣自动锁定，背板总线自动完成供电、通信与地址分配，无需额外接线，安装效率高。每路通道配备独立LED状态指示灯，绿色常亮表示输入高电平（设备导通），熄灭表示低电平（设备截止），运维人员可直观观察各通道运行状态。端子采用螺丝压接设计，适配0.5mm²-2.5mm²单股/多股导线，接线牢固且拆卸便捷，后期线路调整与维护高效。
- 无缝系统集成与稳定运行：作为Advant OCS系列标准模块，与系统主机实现机械与电气无缝兼容，可直接融入现有控制系统，无需额外适配装置。配合ABB Control Builder编程软件，提供图形化配置界面，支持通道滤波参数设置（如防抖时间）、故障阈值自定义等功能，用户可根据现场需求快速配置模块参数。模块采用工业级高稳定性元器件与强化PCB布局，平均无故障工作时间（MTBF）≥20万小时，宽温工作范围与耐振动设计，确保在恶劣工业环境下长周期稳定运行。
四、工作原理
ABB DYTP600A 61430001-ZY数字量输入模块的核心工作原理是通过“信号接入-隔离调理-电平检测-数据传输-故障诊断”的流程，将现场数字量信号转化为控制系统可处理的数字信号，具体如下：
- 信号接入与预处理阶段：现场数字量设备（如接近开关、按钮）通过接线端子接入32路输入通道，根据设备类型（源型/漏型、干接点/湿接点），模块通过预设的配置（硬件拨码或软件设置）切换对应的输入电路。干接点输入时，需通过外部提供DC 24V电源形成回路；湿接点输入时，直接接收传感器输出的带电压信号。信号首先经过输入保护电路，当出现过压或短路时，限流电阻与稳压二极管协同作用，保护后续电路不受损坏，同时RC滤波电路滤除信号中的高频干扰与尖峰脉冲。
- 隔离与信号调理阶段：预处理后的信号进入分组隔离单元，32路通道按8路一组分为4个独立隔离组，每组通过光电耦合器实现与其他组及背板总线的电气隔离。光电耦合器将输入的电信号转化为光信号，再还原为电信号，彻底阻断干扰信号的传导路径，确保各组信号独立稳定。经过隔离的信号进入电平调理电路，通过放大器将微弱信号放大，同时整形电路将不规则的信号波形修正为标准矩形波，为后续电平检测做准备。
- 电平检测与数字转换阶段：调理后的信号进入电平检测单元，根据预设的高/低电平阈值（高电平≥17V DC，低电平≤5V DC）判断信号状态。当输入电压达到高电平阈值时，检测单元输出“1”状态的数字信号；当低于低电平阈值时，输出“0”状态的数字信号。为避免信号波动导致的误判断，电路内置电压滞后功能（滞后电压≥2V DC），即信号从低电平升至高电平时需超过高阈值，从高电平降至低电平时需低于低阈值，有效防止高频波动引发的误触发。
- 数据传输与故障诊断阶段：各通道的数字信号由模块微处理器集中采集，经过并行/串行转换后，通过Advant OCS背板总线传输至控制系统主机，存储至主机的输入映像区，供用户控制程序调用。同时，微处理器实时执行故障诊断程序，通过监测各通道的输入电流（短路时电流超限，开路时电流为0）、隔离组的供电电压及光电耦合器的工作状态，判断是否存在故障。若检测到故障，立即生成故障代码并上传至主机，同时控制面板指示灯点亮对应故障标识。
五、常见故障及解决办法
故障现象 | 可能原因 | 解决办法 |
|---|
模块插入后控制系统无法识别 | 1. 模块未完全插入机架，背板触点接触不良；2. 机架背板总线故障或供电异常；3. 模块地址拨码错误或与其他模块冲突；4. 模块与控制系统固件版本不兼容；5. 模块内部通信电路故障 | 1. 断电后重新插拔模块，确保卡扣完全锁定，用无水酒精擦拭背板触点氧化层；2. 测量背板DC 24V供电电压，更换故障电源模块，将模块插入其他插槽测试总线状态；3. 对照系统配置修改地址拨码，确保地址唯一；4. 升级控制系统或模块固件至兼容版本；5. 更换备用模块测试，确认故障后联系ABB售后维修 |
某一路通道无信号输入，LED灯不亮 | 1. 现场设备故障（如传感器损坏、按钮卡死）；2. 通道接线断线或接触不良；3. 传感器供电电源故障；4. 通道输入电路故障；5. 模块源漏型配置与传感器不匹配 | 1. 用万用表测量传感器输出信号，更换故障设备；2. 检查接线端子，重新紧固导线，更换断线导线；3. 检查传感器供电电源电压，修复电源故障；4. 将信号接入其他正常通道测试，确认通道故障后维修模块；5. 通过拨码或软件重新配置模块源漏型，确保与传感器输出类型匹配 |
通道LED灯常亮，误报高电平 | 1. 通道接线短路（如导线绝缘层破损导致短路）；2. 高电平阈值设置过低；3. 现场干扰过大导致误触发；4. 模块内部电平检测电路故障；5. 传感器误动作（如接近开关受金属干扰） | 1. 断电后用万用表测量通道接线电阻，排查短路点并修复；2. 通过软件调高高电平阈值（不超过规格上限）；3. 更换双绞屏蔽线，屏蔽层单端接地，远离干扰源；4. 更换模块或维修电平检测电路；5. 调整传感器安装位置，避免干扰源影响 |
某一隔离组所有通道故障，报组故障 | 1. 隔离组供电电路故障；2. 组内光电隔离单元损坏；3. 该组所有通道接线存在共性问题（如共用电源线断线）；4. 模块内部隔离组控制电路故障 | 1. 测量隔离组供电电压，修复供电故障；2. 更换模块或维修光电隔离单元；3. 检查该组通道共用电源线及接线端子，修复断线或接触不良问题；4. 联系ABB售后检测并维修隔离组控制电路 |
多个通道信号波动频繁，不稳定 | 1. 现场电磁干扰严重（如靠近变频器、电机）；2. 模块接地不良；3. 供电电源电压波动过大；4. 通道滤波参数设置过小；5. 传感器安装不牢固，受振动影响 | 1. 更换双绞屏蔽线，增加信号隔离器，远离干扰源；2. 检查模块接地线路，确保接地电阻≤4Ω；3. 为模块与传感器供电电源增加稳压器或滤波器；4. 通过软件增大通道滤波时间常数（如从0.1ms改为1ms）；5. 加固传感器安装，增加减震装置 |
