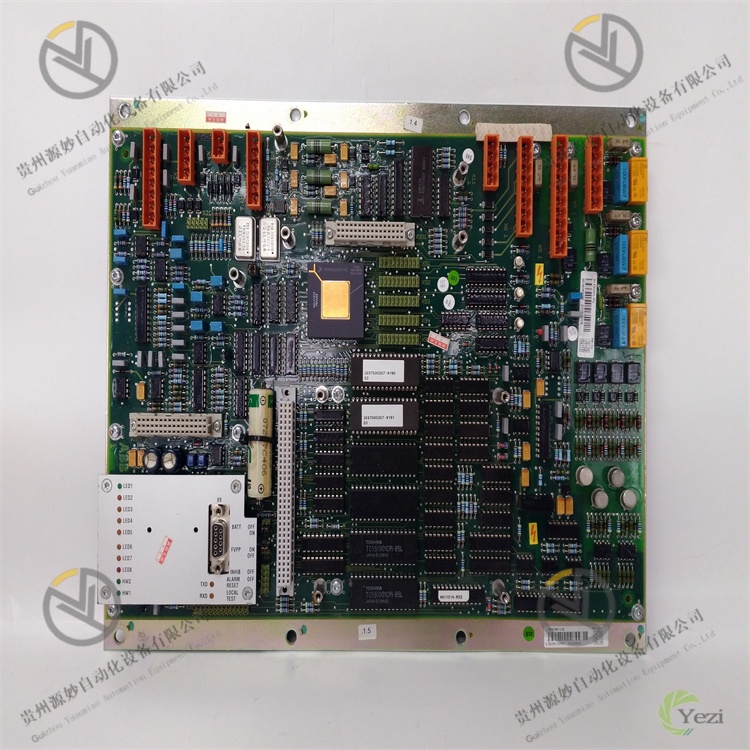

ABB DTCC901B 61430001-FU
一、概述
ABB DTCC901B 61430001-FU是一款高性能数字量输出模块，隶属于ABB Advant OCS系列控制系统的核心I/O组件，专为工业场景中离散型执行器的精准控制与状态反馈设计。该模块作为控制系统与现场数字量执行设备（如继电器、接触器、电磁阀、指示灯等）之间的关键控制枢纽，能将控制系统下发的数字指令高效转化为驱动执行器动作的电信号，同时具备执行器状态反馈与故障诊断功能，为工业流程的顺序控制、设备启停及安全联锁提供稳定可靠的控制支撑。其凭借出色的负载驱动能力、抗干扰性能及诊断精度，广泛应用于石油化工、电力发电、冶金轧制、机械制造及汽车总装等对数字量输出控制可靠性要求严苛的工业自动化领域。
产品采用模块化强化设计与工业级电路架构，具备负载适配范围广、多重安全防护、全维度诊断及便捷集成等核心优势。作为Advant OCS系列的标准适配模块，可无缝集成至系统机架，配合ABB Control Builder编程软件实现快速参数配置与故障定位，为复杂工业环境下的数字量输出控制提供高性价比、高可靠性的解决方案。
二、技术参数
参数类别 | 具体规格 | 说明 |
|---|
通道配置 | 通道数量：8路独立数字量输出；输出类型：继电器输出（单刀双掷SPDT）；接线方式：双列端子，每路对应独立触点端子；隔离方式：每2路为一个隔离组，组间光电隔离，通道与背板总线电容隔离 | 继电器输出适配交直流负载，SPDT触点满足多种控制回路需求，分组隔离抑制组间干扰 |
负载驱动参数 | 额定负载电压：AC 250V / DC 30V；额定负载电流：5A（每路持续），10A（每路短时，≤1s）；触点寿命：≥100万次（阻性负载），≥10万次（感性负载）；输出响应时间：≤10ms（从指令下发到触点动作） | 宽电压负载适配性强，大电流驱动满足继电器、接触器等大功率负载需求，长寿命降低更换频率 |
安全防护参数 | 过流保护：每路内置熔断丝（6A/250V）；过压保护：触点间并联压敏电阻（AC 275V/DC 33V）；浪涌抑制：支持外接RC吸收回路（感性负载时）；绝缘电阻：≥100MΩ（500V DC） | 多重防护避免负载故障损坏模块，熔断丝可快速更换，压敏电阻抑制浪涌冲击 |
隔离与抗干扰 | 隔离电压：组间2500V AC（rms），通道与地2000V AC（rms），持续1分钟；抗电磁干扰：符合EN 61326-2-3标准；静电防护：±15kV（空气放电），±8kV（接触放电）；浪涌防护：±2kV（IEC 61000-4-5） | 高强度隔离阻断干扰传导，全面防护适应强干扰工业环境，保障输出信号稳定 |
兼容性与编程 | 适配系统：ABB Advant OCS系列控制系统；编程软件：ABB Control Builder V8.0及以上；诊断功能：通道级触点故障、负载过流、隔离组故障、电源异常诊断；状态指示：每通道LED指示灯（绿色亮=触点闭合，灭=断开，红色闪=故障） | 与Advant OCS系统无缝兼容，全维度诊断提升运维效率，LED指示便于现场状态观测 |
环境与物理参数 | 工作温度：-20℃-60℃；存储温度：-40℃-85℃；相对湿度：5%-95%（无凝露）；防护等级：IP20（模块本体）；安装方式：Advant OCS标准机架插槽安装；功耗：≤12W（满载）；重量：约450g | 宽温设计适配高低温场景，标准机架安装简化集成，合理功耗降低系统能耗 |
三、功能特点
- 继电器输出与宽负载适配：采用8路独立单刀双掷（SPDT）继电器输出设计，每路继电器支持AC 250V/DC 30V宽电压负载，可直接驱动继电器、接触器、电磁阀、指示灯等多种交直流执行设备，无需额外添加中间继电器，简化控制回路。每路额定持续负载电流达5A，短时（≤1s）峰值电流10A，可适配大功率负载启停需求，如小型电机控制回路中的接触器线圈驱动。SPDT触点提供常闭（NC）、常开（NO）两种输出方式，可灵活构建互锁控制或备用回路，提升控制方案灵活性。
- 多重安全防护与高可靠性：每路通道内置6A/250V熔断丝，当负载短路或过流时快速熔断，切断模块与负载的连接，避免模块内部电路损坏；触点间并联压敏电阻，可吸收负载开关过程中产生的浪涌电压（AC 275V/DC 33V），保护继电器触点不受电弧侵蚀。针对感性负载（如电磁阀、电机），模块支持外接RC吸收回路，进一步抑制开关瞬间的反向电动势冲击。继电器触点采用银合金材质，阻性负载寿命≥100万次，感性负载寿命≥10万次，大幅降低维护更换频率。
- 分组隔离与强化抗干扰：8路通道按2路一组分为4个独立隔离组，组间采用2500V AC光电隔离，通道与背板总线采用电容隔离，彻底阻断不同负载回路间的干扰传导，尤其适用于多类型负载混合接入的复杂场景。模块内部集成多级EMC防护电路，包括浪涌抑制二极管、电磁屏蔽层及RC滤波电路，符合EN 61326-2-3电磁兼容标准，可抵御±2kV浪涌冲击与高频电磁干扰，在冶金、化工等强干扰环境下仍能稳定输出控制信号，无触点误动作现象。
- 全维度诊断与状态反馈：具备通道级、隔离组级、系统级三级诊断体系，可实时监测每路通道的核心故障：通过电流检测判断负载过流或短路，通过触点反馈电路检测继电器触点粘连、熔焊故障，通过隔离组供电监测判断组内电路异常，通过电源检测判断模块供电电压波动。同时支持执行器状态反馈，将继电器实际触点状态回传至控制系统，实现“指令下发-状态反馈”闭环控制。故障发生时，立即上传含通道号、故障类型的详细信息至主机，触发报警；对应通道LED指示灯红色闪烁，便于快速定位故障。
- 便捷安装与运维优化：采用Advant OCS标准机架插槽安装，插入后通过机械卡扣自动锁定，背板总线自动完成供电、通信与地址分配，无需额外接线，安装效率高。每路通道配备独立双色LED指示灯，绿色常亮表示触点闭合（执行器动作）、熄灭表示断开（执行器停止）、红色闪烁表示故障，运维人员可直观判断通道状态。端子采用螺丝压接设计，适配0.75mm²-4mm²单股/多股导线，接线牢固且拆卸便捷；熔断丝采用抽屉式设计，无需拆卸模块即可快速更换，提升运维效率。
- 无缝集成与稳定运行：作为Advant OCS系列标准模块，与系统主机实现机械、电气、软件三重无缝兼容，可直接融入现有控制系统，无需额外适配装置。配合ABB Control Builder编程软件，提供图形化配置界面，支持输出延时、故障复位方式等参数自定义，用户可根据现场需求精准配置。采用工业级高稳定性元器件与强化PCB布局，继电器驱动电路采用恒流设计，确保触点动作可靠；平均无故障工作时间（MTBF）≥20万小时，宽温工作范围与耐振动性能（10-500Hz，1.5g）确保恶劣环境下长周期稳定运行。
四、工作原理
ABB DTCC901B 61430001-FU数字量输出模块的核心工作原理是通过“指令接收-驱动控制-触点动作-状态反馈-故障诊断”的闭环流程，实现控制系统对现场执行器的精准控制，具体如下：
- 指令接收与预处理：模块通过Advant OCS背板总线接收控制系统下发的数字量输出指令（“1”为闭合指令，“0”为断开指令），指令经模块内部通信接口传输至微处理器。微处理器对指令进行校验，确认指令完整性与通道地址匹配性后，根据预设的输出参数（如延时时间）触发对应的通道驱动程序。若指令无效或地址不匹配，立即生成通信故障信息并上传至主机。
- 继电器驱动与触点动作：驱动程序根据指令控制对应通道的继电器驱动电路，当接收“闭合”指令时，驱动电路输出恒定电流给继电器线圈，线圈通电产生磁场吸引衔铁，带动SPDT触点动作，常开触点（NO）闭合、常闭触点（NC）断开，为负载提供工作电源，驱动执行器动作；当接收“断开”指令时，驱动电路切断线圈供电，衔铁在复位弹簧作用下复位，触点恢复初始状态，执行器停止工作。驱动电路具备过流保护功能，避免线圈故障导致的模块损坏。
- 状态反馈与信号隔离：继电器触点动作后，模块内部的状态反馈电路实时采集触点实际状态（闭合/断开），反馈信号经光电隔离单元隔离后传输至微处理器，避免负载回路干扰影响模块内部电路。微处理器将反馈状态与下发指令进行比对，若一致则判定动作正常，将状态信息通过背板总线回传至控制系统；若不一致（如指令为闭合但反馈为断开），则判定为触点故障，触发故障诊断程序。
- 负载保护与干扰抑制：负载工作过程中，模块实时监测每路通道的负载电流，电流信号经采样电阻转换为电压信号后传输至检测电路。当负载短路或过流时，电流超过熔断丝额定值（6A），熔断丝快速熔断，切断模块与负载的连接；同时检测电路将过流信号传输至微处理器，触发过流故障报警。针对感性负载，触点间并联的压敏电阻吸收开关过程中产生的浪涌电压，避免电弧侵蚀触点；外接RC吸收回路可进一步抑制反向电动势，保护负载与模块。
- 故障诊断与信息上传：微处理器实时执行故障诊断程序，通过多重检测实现全维度故障监测：通过电流检测判断负载过流/短路，通过触点反馈电路判断触点粘连/熔焊，通过隔离组供电检测判断组内电路异常，通过电源检测判断模块供电电压波动。当检测到故障时，微处理器立即生成含通道号、故障类型及发生时间的故障代码，通过背板总线上传至控制系统，同时控制对应通道的LED指示灯红色闪烁，提醒运维人员处理；若为严重故障（如电源异常），自动切断所有通道输出，确保设备安全。
五、常见故障及解决办法
故障现象 | 可能原因 | 解决办法 |
|---|
模块插入后控制系统无法识别 | 1. 模块未完全插入机架，背板触点接触不良；2. 机架背板总线故障或供电电压异常；3. 模块地址拨码错误与其他模块冲突；4. 模块与系统固件版本不兼容；5. 内部通信电路故障 | 1. 断电后重新插拔模块，确保卡扣锁定，用酒精擦拭背板触点氧化层；2. 测量背板供电电压（正常24V±20%），更换故障电源，换插槽测试总线；3. 重新设置拨码地址，确保系统内唯一；4. 升级系统或模块固件至兼容版本；5. 更换备用模块，故障模块送修 |
单通道无输出，执行器不动作 | 1. 模块内对应通道熔断丝熔断；2. 继电器线圈损坏或触点粘连/熔焊；3. 通道驱动电路故障；4. 负载线路断线或接触不良；5. 负载短路导致模块保护 | 1. 更换对应通道6A熔断丝，更换前需排查负载短路问题；2. 用万用表测继电器线圈电阻（正常几十至几百欧），测触点通断，损坏则维修或更换模块；3. 换正常通道测试，确认驱动电路故障后维修；4. 检查负载接线，重新紧固或更换断线导线；5. 排查负载短路点并修复，更换熔断丝后重试 |
通道输出指令与实际状态不符 | 1. 继电器触点粘连或熔焊；2. 状态反馈电路故障；3. 模块与控制系统通信链路干扰；4. 输出延时参数设置过长；5. 负载过大导致触点无法吸合 | 1. 断电后测触点通断，粘连则更换继电器或模块；2. 换正常通道测试反馈功能，确认故障后维修；3. 检查通信线路接地，增加屏蔽措施；4. 通过软件调整输出延时参数至合理值；5. 核实负载功率，更换适配更大负载的模块或增加中间继电器 |
某隔离组全通道无输出 | 1. 该隔离组供电电路故障；2. 组内光电隔离单元损坏；3. 模块内部组控制电路故障；4. 该组所有通道负载共性故障（如共用电源线短路） | 1. 测量隔离组供电电压，修复供电线路；2. 更换模块或维修隔离单元；3. 联系ABB售后检测维修组控制电路；4. 排查该组负载共用线路，修复短路或过流问题，更换熔断丝 |
继电器触点频繁损坏，寿命短 | 1. 感性负载未外接RC吸收回路；2. 负载电流超过通道额定值；3. 供电电压波动过大；4. 继电器选型与负载类型不匹配；5. 频繁启停导致触点磨损加剧 | 1. 为感性负载外接RC吸收回路（如AC 220V负载配100Ω+0.1μF回路）；2. 核实负载电流，增加中间继电器分流；3. 电源端加装稳压器或滤波器；4. 更换适配负载类型的继电器模块；5. 优化控制逻辑，减少不必要的频繁启停 |
