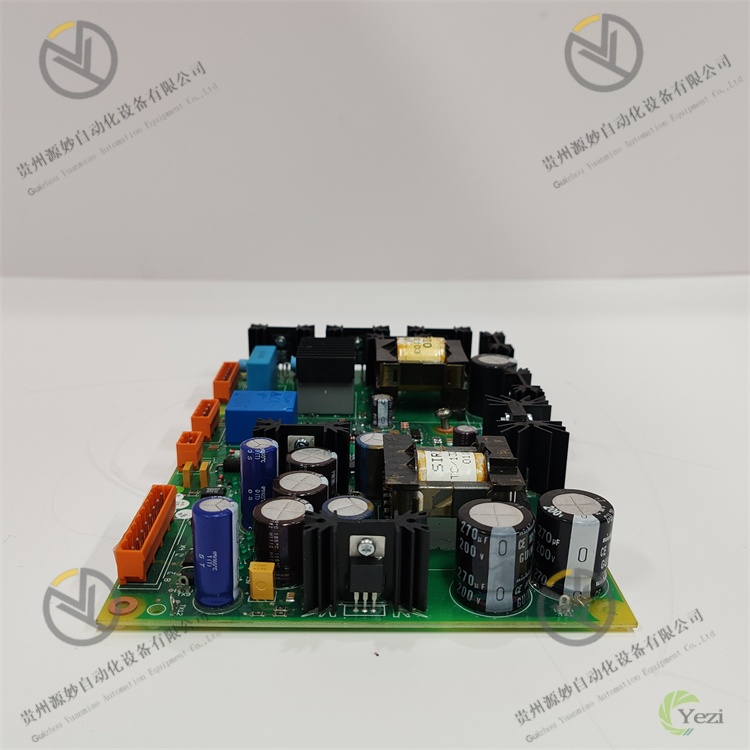

ABB DYPS154C 61430001-YP
一、概述
ABB DYPS154C 61430001-YP是一款高可靠性数字量输出模块，隶属于ABB Advant OCS系列控制系统的核心I/O组件，专为工业场景中中小功率离散型执行器的精准控制与安全运行设计。该模块作为控制系统与现场执行设备（如小型电磁阀、指示灯、微型继电器、报警蜂鸣器等）之间的关键控制节点，能将控制系统下发的数字指令高效转化为驱动执行器动作的电信号，同时集成多重安全防护与全维度故障诊断功能，为工业流程的顺序控制、设备状态指示及小型负载驱动提供稳定可靠的控制支撑。其凭借紧凑的结构设计、优异的抗干扰性能及灵活的负载适配能力，广泛应用于电子制造、食品包装、医疗器械、智能仓储及自动化生产线等对模块体积、控制精度要求较高的工业自动化领域。
产品采用模块化紧凑架构与工业级强化电路设计，具备高密度通道、MOSFET无触点输出、宽负载适配、多重防护及便捷集成等核心优势。作为Advant OCS系列的标准适配模块，可无缝嵌入系统机架，配合ABB Control Builder编程软件实现快速参数配置与故障定位，为中小功率负载控制场景提供高性价比、长寿命的解决方案。
二、技术参数
参数类别 | 具体规格 | 说明 |
|---|
通道配置 | 通道数量：16路独立数字量输出；输出类型：MOSFET无触点输出（漏型）；接线方式：单排高密度端子，每路独立接线；隔离方式：每4路为一个隔离组，组间光电隔离，通道与背板总线电容隔离 | 无触点输出无机械磨损，16路高密度设计节省机架空间，分组隔离阻断组间干扰 |
负载驱动参数 | 额定负载电压：DC 12V-30V；单路额定电流：1A（持续），3A（峰值，≤100ms）；总负载电流：8A（所有通道同时工作）；输出响应时间：≤100μs（从指令到输出状态变化）；导通电阻：≤0.1Ω（典型值） | 宽电压适配中小功率DC负载，快速响应满足高频控制需求，低导通电阻减少功耗 |
安全防护参数 | 过流保护：每路内置电流限制（1.2A±0.1A），自动恢复；过压保护：≤36V DC（瞬时），≥36V触发钳位；反向极性保护：支持DC 30V反向接入不损坏；短路保护：持续短路无损坏，故障解除后自动恢复 | 多重电子防护替代传统熔断丝，自动恢复功能减少运维，反向保护避免接线错误损坏 |
隔离与抗干扰 | 隔离电压：组间2500V AC（rms），通道与地2000V AC（rms），持续1分钟；抗电磁干扰：符合EN 61326-2-3标准；静电防护：±15kV（空气放电），±8kV（接触放电）；浪涌防护：±2kV（IEC 61000-4-5） | 高强度隔离与EMC防护，适配电子制造、医疗器械等低干扰敏感场景 |
兼容性与编程 | 适配系统：ABB Advant OCS系列控制系统；编程软件：ABB Control Builder V8.0及以上；诊断功能：通道级过流、短路、过压、负载开路诊断；状态指示：每通道LED指示灯（绿色亮=导通，灭=截止，红色闪=故障） | 与Advant OCS系统无缝兼容，电子诊断精度高，LED指示便于现场状态观测 |
环境与物理参数 | 工作温度：-25℃-70℃；存储温度：-40℃-85℃；相对湿度：5%-95%（无凝露）；防护等级：IP20（模块本体）；安装方式：Advant OCS标准机架插槽安装；功耗：≤5W（空载），≤20W（满载）；重量：约300g | 超宽温设计适配极端环境，紧凑结构节省空间，低空载功耗降低系统能耗 |
三、功能特点
- MOSFET无触点输出与长寿命设计：采用16路独立MOSFET无触点输出（漏型），替代传统机械继电器，无触点磨损、无电弧产生，使用寿命远超机械继电器（理论寿命无限，实际取决于工况），尤其适用于高频次开关场景（如每分钟数百次的电磁阀控制）。低导通电阻（≤0.1Ω）确保负载驱动时功耗极低，模块温升小，可长时间满载运行；100μs超快响应时间，能精准捕捉高频控制指令，满足自动化生产线等高速控制需求。
- 高密度通道与宽负载适配：单模块集成16路输出通道，采用单排高密度端子布局，在仅占1个标准机架插槽的空间内实现16路控制，大幅节省机架空间，适配紧凑型控制系统。支持DC 12V-30V宽电压负载，单路持续1A电流输出，可直接驱动小型电磁阀（如气动阀线圈）、LED指示灯、微型继电器及报警蜂鸣器等中小功率直流负载，无需额外添加功率放大模块，简化控制回路。总负载电流8A的限制设计，避免模块整体过载。
- 电子防护与自动恢复功能：每路通道集成多重电子防护机制，过流时自动触发电流限制（1.2A），避免负载短路或过载损坏模块；过压时通过钳位电路将电压限制在36V以内，保护MOSFET器件；支持反向极性保护，即使负载电源正负极接反也不会损坏模块，降低接线错误风险。所有防护功能均为自动恢复型，故障解除后模块自动恢复正常工作，无需人工更换熔断丝或复位，大幅减少运维工作量。
- 分组隔离与强化抗干扰：16路通道按4路一组分为4个独立隔离组，组间采用2500V AC光电隔离，通道与背板总线采用电容隔离，彻底阻断不同负载回路间的干扰传导，尤其适用于多类型负载混合接入或对干扰敏感的场景（如医疗器械控制）。模块内部集成EMC强化电路，包括浪涌抑制二极管、电磁屏蔽层及高频滤波电容，符合EN 61326-2-3电磁兼容标准，可抵御±2kV浪涌冲击与高频电磁干扰，确保输出信号稳定无波动。
- 全电子诊断与状态反馈：具备通道级全电子诊断功能，通过高精度电流采样电阻实时监测每路通道的负载电流，结合电压检测实现多重故障诊断：电流超过1.2A判定为过流，电流接近0且有输出指令判定为负载开路，电压超过36V判定为过压，电流异常增大判定为短路。故障发生时，立即通过背板总线将含通道号、故障类型的详细信息上传至控制系统，触发报警；对应通道LED指示灯红色闪烁，运维人员可快速定位故障点，无需使用专业仪器检测。
- 便捷集成与运维优化：采用Advant OCS标准机架插槽安装，插入后通过机械卡扣自动锁定，背板总线自动完成供电、通信与地址分配，无需额外接线，安装效率高。每路通道配备独立双色LED指示灯，绿色常亮表示输出导通（负载工作）、熄灭表示截止（负载停止）、红色闪烁表示故障，状态直观可见。单排高密度端子适配0.5mm²-2.5mm²导线，螺丝压接设计确保接线牢固，后期线路调整便捷。
四、工作原理
ABB DYPS154C 61430001-YP数字量输出模块的核心工作原理是通过“指令接收-驱动控制-MOSFET导通/截止-状态监测-故障诊断”的闭环流程，实现控制系统对中小功率直流负载的精准控制，具体如下：
- 指令接收与预处理：模块通过Advant OCS背板总线接收控制系统下发的数字量输出指令（“1”为导通指令，“0”为截止指令），指令经差分通信接口传输至模块微处理器。微处理器对指令进行CRC校验，确认指令完整性与通道地址匹配性后，根据预设的输出参数（如导通延时）触发对应通道的驱动逻辑。若指令无效或地址不匹配，立即生成通信故障信息并上传至主机。
- MOSFET驱动与输出控制：驱动逻辑根据指令控制对应通道的MOSFET驱动电路，当接收“导通”指令时，驱动电路输出栅极电压，使MOSFET器件导通，负载通过MOSFET与地形成回路，执行器动作；由于MOSFET导通电阻极低（≤0.1Ω），负载端电压接近电源电压，确保驱动可靠。当接收“截止”指令时，驱动电路切断栅极电压，MOSFET截止，负载回路断开，执行器停止工作。驱动电路采用恒压设计，确保MOSFET导通/截止状态稳定，不受电源电压波动影响。
- 状态监测与参数采样：模块内部为每路通道配置高精度电流采样电阻与电压检测电路，实时采集负载电流与输出端电压信号。电流信号经运算放大器放大后转换为数字信号，传输至微处理器；电压信号经分压电路调理后同样传输至微处理器。微处理器将采样数据与预设阈值（如过流阈值1.2A、过压阈值36V）进行比对，判断负载运行状态与通道是否存在故障。同时，采样数据作为状态反馈信息，通过背板总线回传至控制系统，实现“指令-状态”闭环校验。
- 防护触发与故障处理：当采样数据超过预设阈值时，微处理器立即触发对应防护机制：过流时控制驱动电路降低栅极电压，限制MOSFET导通电流至安全范围；过压时触发钳位电路，将输出电压钳位在36V以内；反向极性接入时，反向保护二极管导通，阻断反向电流。同时，微处理器生成故障代码，标记故障通道与类型，通过总线上传至控制系统，触发声光报警；控制对应通道LED指示灯红色闪烁，提醒运维人员处理。故障解除后，微处理器自动撤销防护机制，模块恢复正常工作。
- 隔离与干扰抑制：各组通道的驱动电路与微处理器之间采用光电隔离，确保负载回路的干扰不会传导至模块核心控制电路；通道与背板总线之间的电容隔离，进一步阻断总线侧与负载侧的干扰交互。模块内部的高频滤波电路滤除采样信号中的干扰噪声，确保电流、电压采样数据准确；电磁屏蔽层包裹核心电路，抵御外部电磁辐射干扰，保障模块在复杂电磁环境下稳定运行。
五、常见故障及解决办法
故障现象 | 可能原因 | 解决办法 |
|---|
模块插入后控制系统无法识别 | 1. 模块未完全插入机架，背板触点接触不良；2. 机架背板总线故障或供电电压异常；3. 模块地址拨码错误与其他模块冲突；4. 模块与系统固件版本不兼容；5. 内部通信电路故障 | 1. 断电后重新插拔模块，确保卡扣锁定，用酒精擦拭背板触点氧化层；2. 测量背板供电电压（正常24V±20%），更换故障电源，换插槽测试总线；3. 重新设置拨码地址，确保系统内唯一；4. 升级系统或模块固件至兼容版本；5. 更换备用模块，故障模块送修 |
单通道无输出，执行器不动作 | 1. 负载线路断线或接触不良；2. 负载电源未接通或电压异常；3. 模块与负载电源极性接反；4. 负载开路（如电磁阀线圈断线）；5. 通道MOSFET器件损坏 | 1. 检查负载接线，重新紧固端子，更换断线导线；2. 测量负载电源电压（正常12-30V），修复电源故障；3. 核对电源正负极接线，纠正极性；4. 用万用表测量负载电阻，更换开路负载；5. 换正常通道测试，确认后维修或更换模块 |
通道LED红闪，报过流故障 | 1. 负载短路（如电磁阀线圈短路）；2. 负载功率过大，超过通道额定电流（1A）；3. 负载卡死导致电流增大（如微型电机堵转）；4. 电流采样电路故障误报 | 1. 断电后测量负载电阻，排查短路点并修复；2. 核实负载功率，更换适配负载或增加功率放大模块；3. 检查负载机械结构，排除卡死故障；4. 换正常通道测试，确认采样电路故障后维修 |
某隔离组全通道无输出 | 1. 该隔离组供电电路故障；2. 组内光电隔离单元损坏；3. 模块内部组控制电路故障；4. 该组所有通道负载共性故障（如共用电源线断线） | 1. 测量隔离组供电电压，修复供电线路；2. 更换模块或维修隔离单元；3. 联系ABB售后检测维修组控制电路；4. 排查该组负载共用电源线，修复断线或接触不良问题 |
输出信号波动，执行器频繁启停 | 1. 负载电源电压波动过大；2. 现场电磁干扰严重；3. 通道滤波参数设置过小；4. 负载接触不良导致间歇性开路 | 1. 为负载电源加装稳压器或滤波器；2. 更换双绞屏蔽线并单端接地，远离变频器等干扰源；3. 通过软件增大通道滤波时间常数（如从10μs改为100μs）；4. 重新紧固负载接线，更换接触不良的连接器 |
