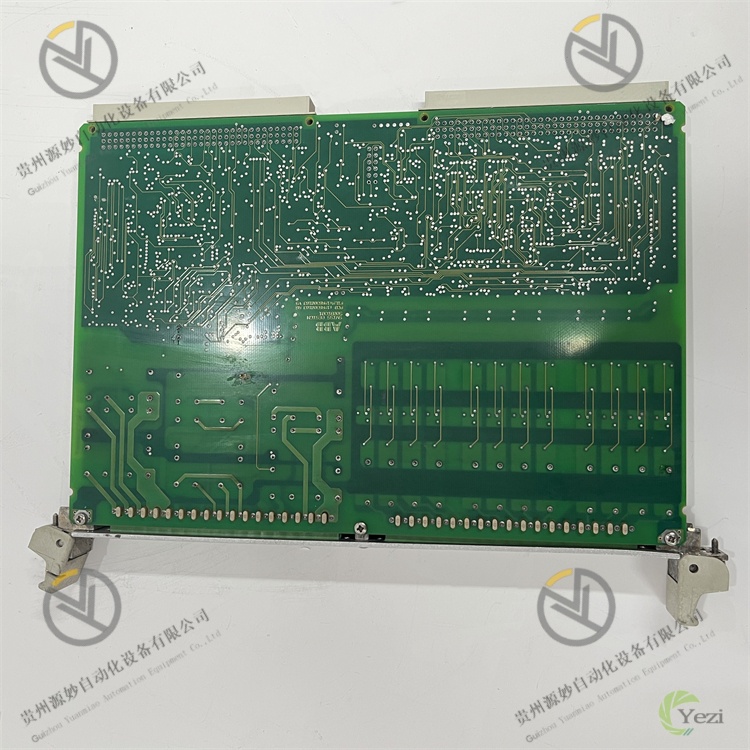

ABB 500BIO01 1MRB150005R1/J
一、产品概述
ABB 500BIO01 1MRB150005R1/J 是一款智能I/O模块，隶属于ABB 500系列分布式控制系统组件，专为工业现场多类型信号的精准采集与可靠输出设计。该模块采用紧凑型硬件架构与抗干扰优化设计，能适应-20℃~60℃的宽温工业环境，广泛应用于电力运维、化工制程、智能制造等领域，作为控制系统的前端信号处理单元，实现对现场设备状态的实时监测与精准控制，为自动化系统的稳定运行提供核心数据支撑。其兼容ABB主流控制系统协议，可快速融入现有自动化网络，降低系统集成成本。
二、技术参数
参数类别 | 参数规格 | 技术说明 |
|---|
电源参数 | 输入电压：DC 24V±10%；额定功耗：≤12W | 宽电压适配工业供电波动，低功耗设计减少发热 |
输入接口 | 8路模拟输入（4-20mA DC）；16路数字输入（DC 24V） | 模拟输入精度±0.1%FS，数字输入光电隔离耐压2500Vrms |
输出接口 | 6路模拟输出（4-20mA DC）；12路数字输出（继电器） | 模拟输出负载能力≤500Ω，继电器输出容量AC 250V/5A |
通信参数 | 1路RS485（Modbus RTU）；1路PROFINET | 支持总线通信与工业以太网，通信速率最高100Mbps |
物理参数 | 尺寸110×75×28mm；防护等级IP20；安装方式DIN导轨 | 紧凑设计节省柜内空间，符合工业标准安装规范 |
三、功能特点
- 高精度信号处理：模拟输入通道采用16位A/D转换器，配合硬件滤波电路，有效抑制工业现场电磁干扰，确保温度、压力等连续信号采集精度；数字输入通道具备光耦隔离与浪涌保护，避免开关信号干扰模块核心电路。
- 灵活通信适配：同时支持RS485总线与PROFINET以太网通信，可根据现场拓扑需求选择连接方式，兼容ABB AC500 PLC及第三方主流控制系统，支持在线参数配置与程序下载。
- 全面自诊断能力：内置电源监测、通道故障检测及通信链路诊断模块，异常时通过指示灯闪烁与通信报文输出故障码，精准定位电源、接口或通信故障。
- 高可靠性设计：采用工业级元器件与强化散热结构，支持7×24小时连续运行；数字输出继电器具备机械寿命100万次以上，满足高频次控制场景需求。
四、工作原理
该模块遵循“信号采集-处理传输-指令执行-状态反馈”的闭环工作逻辑，核心流程如下：首先，DC 24V电源经内部电源模块稳压为3.3V核心电压，模块完成初始化自检并建立通信链路；随后，模拟输入通道采集现场传感器4-20mA信号，经A/D转换为数字信号并滤波，数字输入通道采集设备开关状态并隔离降噪；接着，处理单元将采集数据通过通信接口上传至控制器，同时接收控制器下发的控制指令；最后，模拟输出通道将数字指令经D/A转换为4-20mA信号驱动执行器，数字输出通道通过继电器通断控制负载动作，同时实时反馈输出状态至控制器，形成完整控制回路。
五、常见故障及解决办法
故障现象 | 可能原因 | 解决办法 |
|---|
电源灯不亮，模块未启动 | 电源未接入或电压异常；电源线接触不良 | 用万用表检测电源电压（21.6-26.4V）；重新插拔电源线并紧固端子 |
模拟输入值偏差大 | 信号线接反；未校准；受电磁干扰 | 核对信号线正负极；使用编程软件执行校准；更换屏蔽线并接地 |
数字输出无动作 | 继电器故障；输出端子接线松动；控制指令未下发 | 测量端子电压判断继电器状态；重新紧固接线；检查通信链路与控制程序 |
通信失败 | 通信参数不匹配；通信线接错；接口故障 | 统一模块与控制器参数；核对RS485 A/B线或以太网接线；更换通信线测试 |
