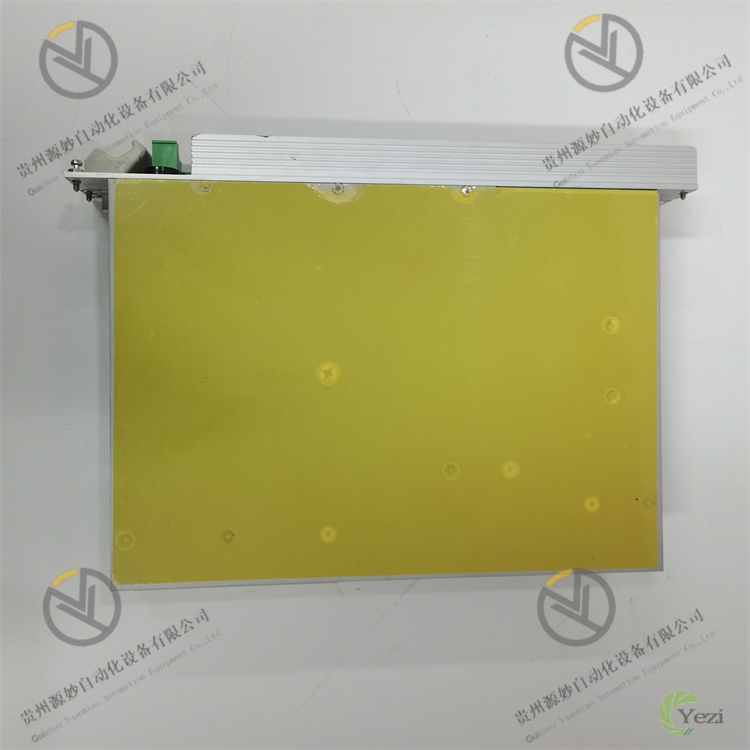

ABB 500PSM03a 1MRB150038R1

一、概述

二、技术参数

三、功能特点

• 宽范围输入与稳定输出：模块支持AC 100-240V宽电压输入，能够适配全球不同地区的工业电网电压，同时内置高精度电压调节电路，确保输出DC 24V电压的精度控制在±0.5%以内，有效抵御输入电压波动和负载变化对输出电压的影响，为后端设备提供稳定可靠的供电保障。
• 多重安全保护机制：集成过电压、过电流、短路、过温四重保护功能，形成全方位的安全防护体系。当出现输入电压过高、负载电流过大、输出端短路或模块内部温度过高（≥85℃）等异常情况时，模块会迅速启动保护措施，通过关断输出或限流等方式避免模块损坏，同时保护后端连接的负载设备不受故障影响；故障解除后，部分保护模式（如过电流、过温）可自动恢复输出，减少人工干预。
• 高效节能与低发热设计：采用先进的LLC谐振开关电源拓扑结构，结合高效功率器件（如MOSFET），使模块的典型转换效率达到88%以上，在20%-100%负载范围内均能保持较高效率，大幅降低能源消耗。高效转换同时减少模块自身发热，配合优化的散热结构设计，无需额外散热风扇即可实现自然散热，不仅降低了运行噪音，还提升了模块在密闭控制柜内的长期运行稳定性。
• 强抗干扰与电磁兼容性能：模块内部采用多重电磁干扰抑制措施，包括输入EMI滤波电路、屏蔽设计以及优化的PCB布局，能够有效抑制电源模块自身产生的电磁干扰，同时抵御工业现场的外部电磁干扰（如电机启停、变频器运行产生的干扰）。其电磁兼容性能符合IEC 61000-4系列标准，确保模块在复杂电磁环境下稳定运行，不会对控制系统中的其他敏感电子设备造成干扰。
• 便捷的状态监测与安装维护：模块正面配备LED状态指示灯，通过不同颜色和闪烁方式直观显示模块的运行状态（如正常运行：绿色常亮；过温/过压故障：红色闪烁；短路故障：红色常亮），便于现场工程师快速判断模块工作状态和故障类型。安装采用35mm标准DIN导轨安装方式，插拔式接线端子设计，安装拆卸便捷，大幅提升现场部署和后期维护的效率。
• 高可靠性与长使用寿命：采用工业级高品质元器件（如日系电解电容、进口功率器件），经过严格的环境适应性测试和可靠性老化测试，确保模块具备优异的长期运行稳定性，平均无故障工作时间（MTBF）超过15万小时。同时，模块的设计寿命达到10年以上，能够满足工业自动化系统长期运行的需求，降低设备更换成本。

四、工作原理

1. 输入整流滤波阶段：AC 100-240V交流输入电压首先经过输入EMI滤波电路，滤除输入电网中的高频干扰信号（如尖峰脉冲、电磁噪声），随后进入整流桥电路。整流桥将交流电压转换为脉动的直流电压，再经过大容量电解电容组成的滤波电路进行平滑滤波，得到稳定的高压直流电压（如AC 220V输入时，整流滤波后约为DC 310V），为后续的开关变换阶段提供稳定的输入电源。
2. 高频开关变换阶段：高压直流电压输入到由功率MOSFET组成的开关电路，在PWM（脉冲宽度调制）控制器的控制下，MOSFET以高频（通常为100kHz-200kHz）的频率交替导通和关断，将高压直流电压转换为高频脉冲交流电压。PWM控制器是该阶段的核心，其通过采集输出电压反馈信号，实时调整脉冲的宽度（即MOSFET的导通时间），从而实现对输出电压的精确控制。高频变换设计不仅提升了电源的转换效率，还缩小了变压器等磁性元件的体积，使模块结构更紧凑。
3. 降压与整流滤波阶段：高频脉冲交流电压经过高频变压器降压，转换为符合输出要求的低压高频脉冲交流电压。随后，低压高频脉冲交流电压进入次级整流电路（通常为同步整流电路，进一步提升效率），转换为脉动的低压直流电压，最后经过次级滤波电路（由电容、电感组成）进行平滑滤波，消除脉动成分，得到稳定的DC 24V输出电压，为后端负载设备供电。
4. 反馈调节与保护控制阶段：模块内置电压采样电路和电流采样电路，实时采集输出电压和输出电流信号，并将信号传输至PWM控制器和保护控制单元。PWM控制器根据电压反馈信号与内部基准电压的偏差，动态调整PWM脉冲宽度，确保输出电压稳定在DC 24V±0.5%范围内；保护控制单元则根据电流采样信号、模块内部温度信号以及输入电压信号，实时监测模块运行状态，当检测到过电压、过电流、短路或过温等故障时，立即发送控制信号至PWM控制器，通过关断开关管或限制输出电流等方式启动保护，同时控制LED状态指示灯显示相应故障信息。故障解除后，部分保护模式可自动恢复输出，若为严重故障（如持续短路），则需排除故障后重新上电恢复。

五、常见故障及解决办法
